前言

以前做板子，负责做板子的同事(非研发)喜欢直接AD工程的.pcbdoc丢给板厂。

以前用AD时，也自己出gerber文件，但是没有自己检查过。 e.g. 需要开通孔或开槽的地方是否正确?

由于封装不正确或没有符合板厂规范(e.g. 嘉立创要求:必须在机械1层画封闭图形，才算是要开孔或开槽)，导致打样回来，焊接元件时才发现问题。

这次转到cadence SPB17.4后，只能自己出gerber文件(板厂不支持用cadence的工程直接做板子)。
准备先用CAM350看看对不对，防止打样回来才发现不对(e.g. 一些在设计阶段就可避免的低级错误)。

在CAM350中，如果没开孔或开槽，看的是很清楚的。如果交给板厂的是gerber文件，板厂会严格按照gerber文件来做。就不会出现和自己预想不一致的状况发生。

用cadence SPB17.4制作gerber文件

前面已经做了这个实验 => cadence SPB17.4 - allegro - 出Gerber文件

CAM350的版本

现在用的CAM350是前一段时间找到的CAM350 V14.6.

现在网上找到的CAM350资料，都是旧版的(e.g. CAM350 V9.5)。

但是新版和旧版使用起来，区别不大，看了旧版的资料，就会用新版。

打开CAM350

引入gerber文件

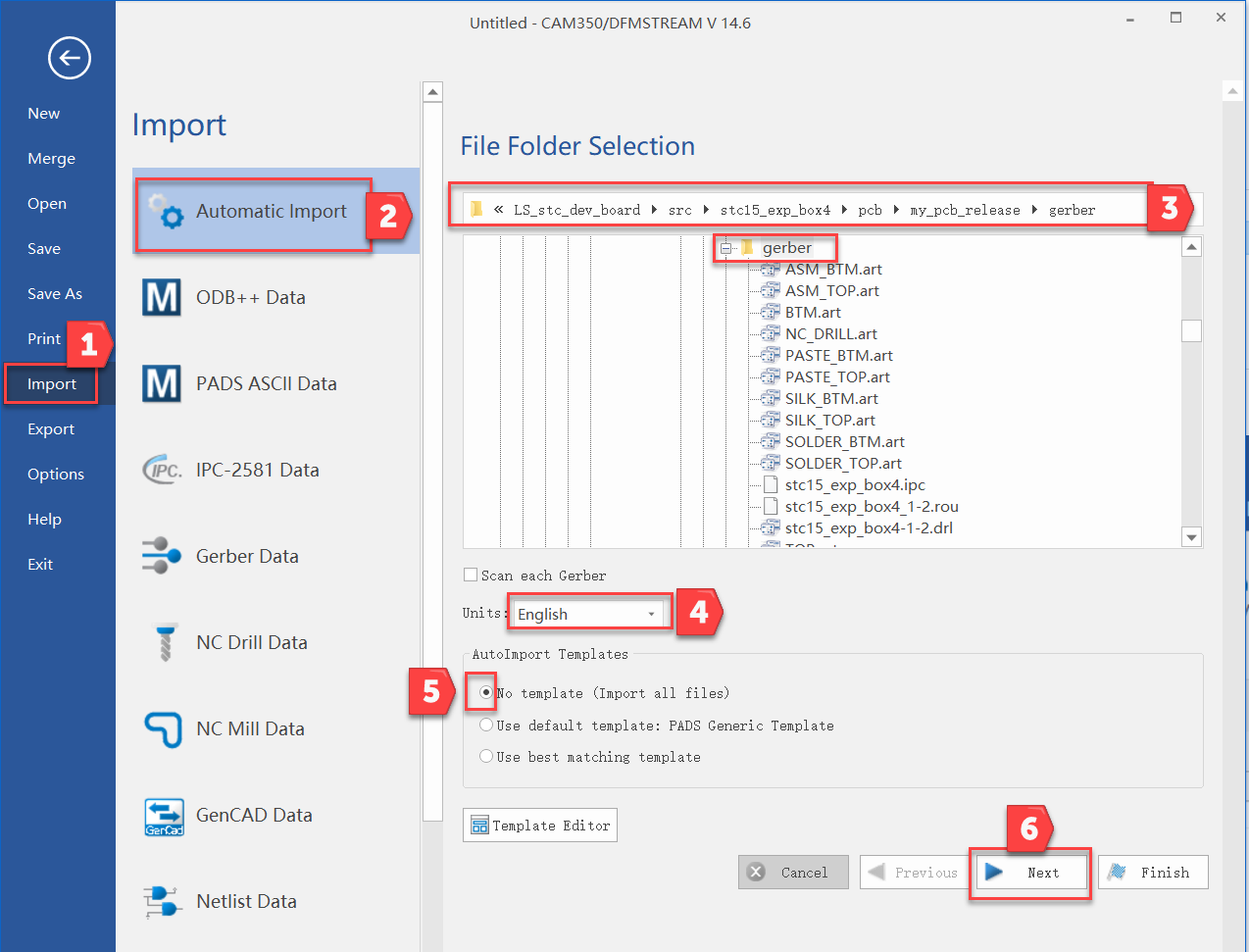

选择文件菜单

引入gerber文件，指定目录

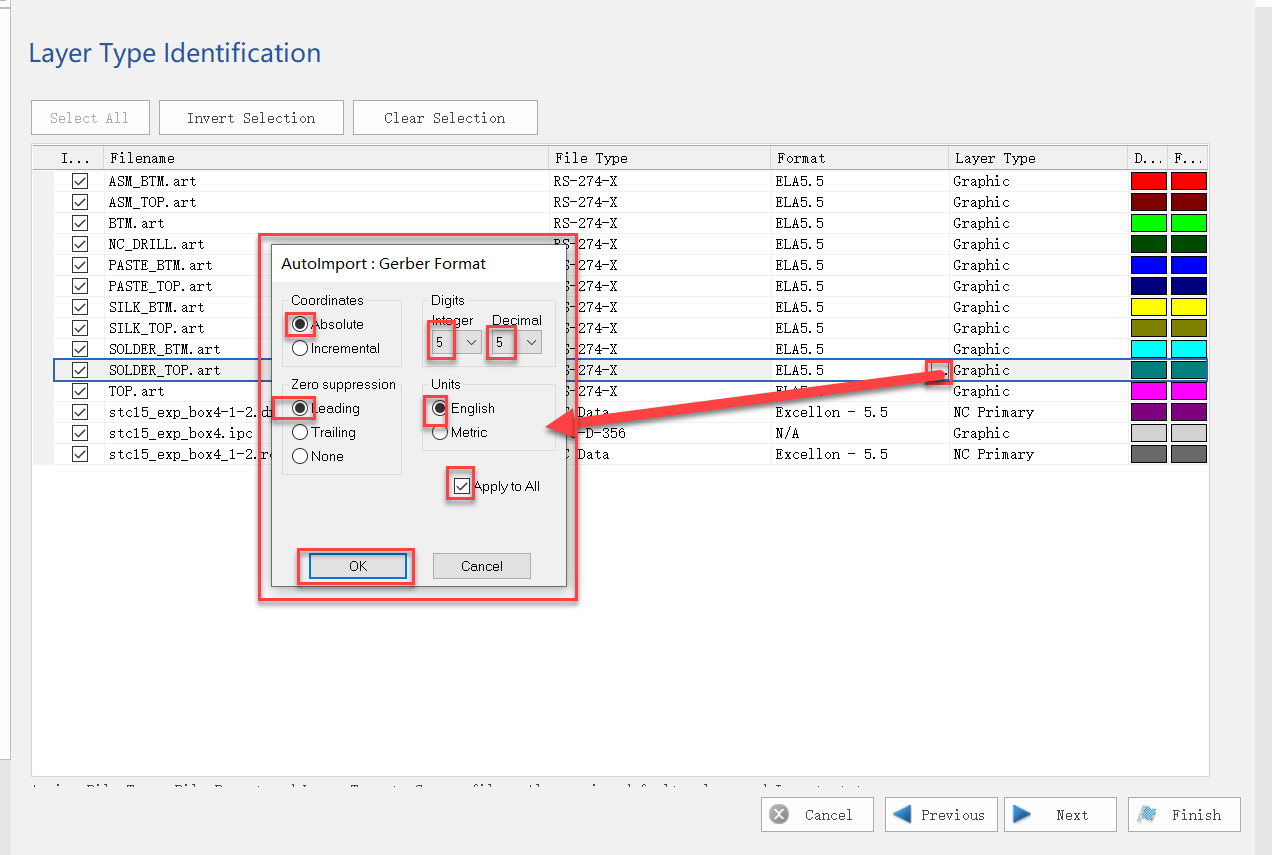

确认导入的钻孔文件精度为5.5，应用到全部。

确认gerber文件精度为5.5， 应用到全部。

设定每个文件对应哪层(e.g. TOP.art 是CAM350中的顶层)，将所有自己能确认的层都设置好。如果CAM350中不存在我们自己的层，就不管了，用默认的。

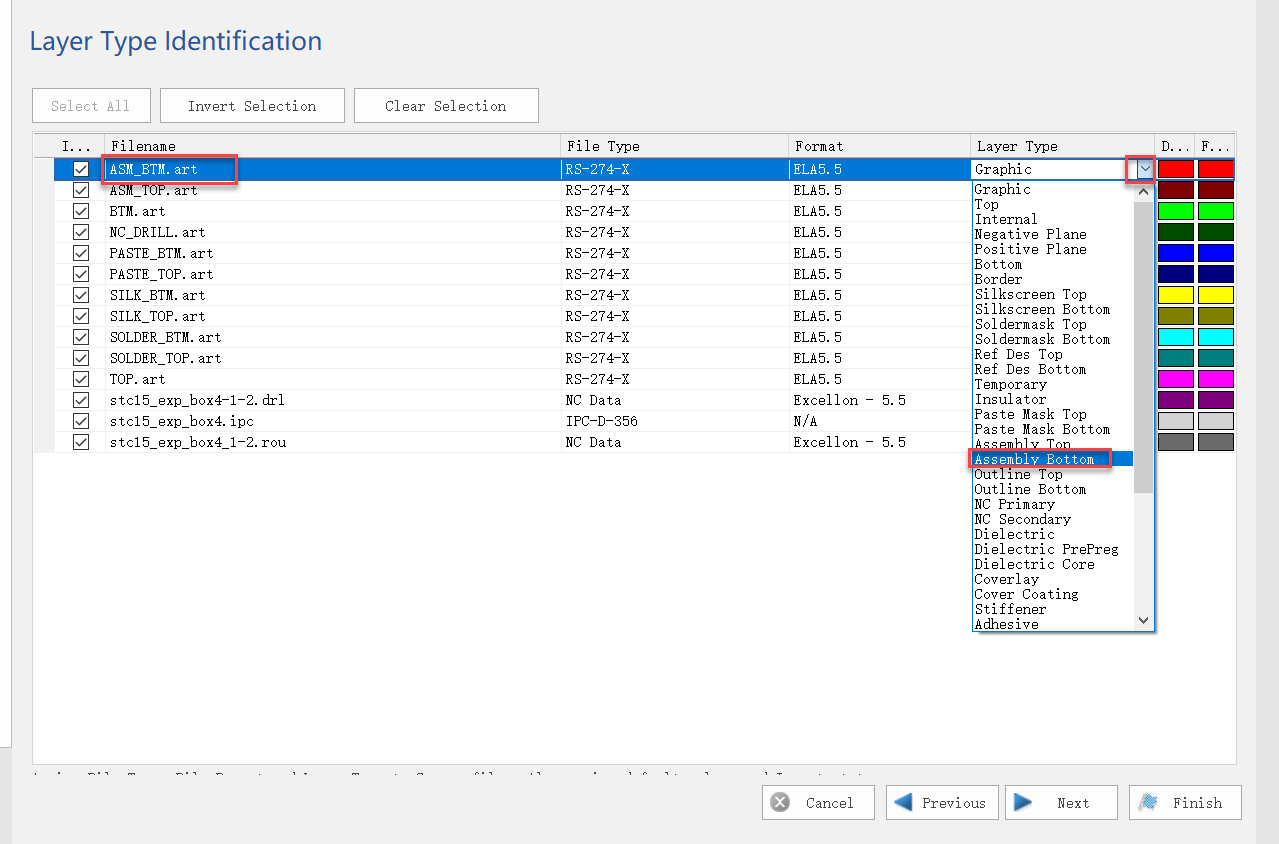

拿第一条ASM_BTM.art 装配底层为例，来说明如何绑定我们工程中的装配底层到CAM350中的装配底层。

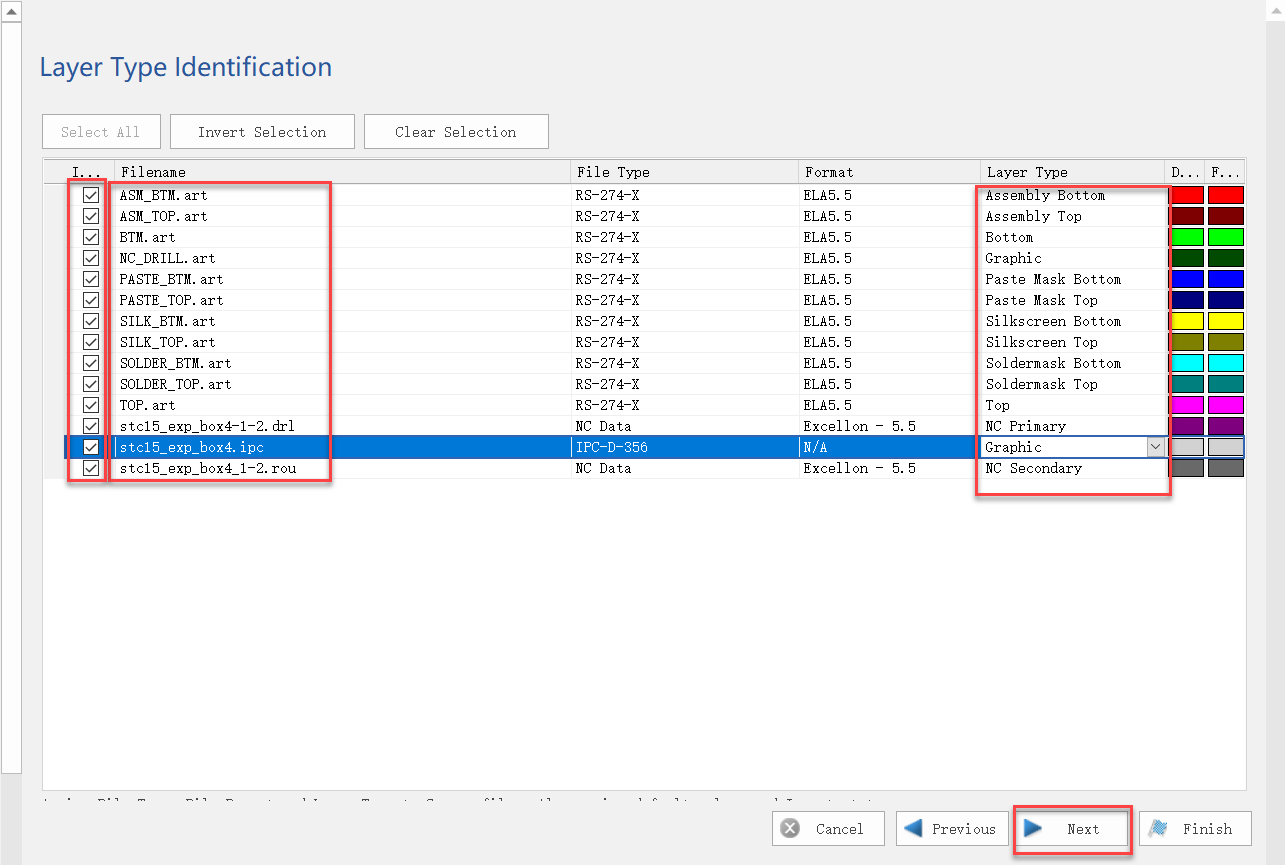

其他的gerber文件同理，尽量手工绑定到CAM350中定义的层，全部处理完如下，点击下一步按钮。

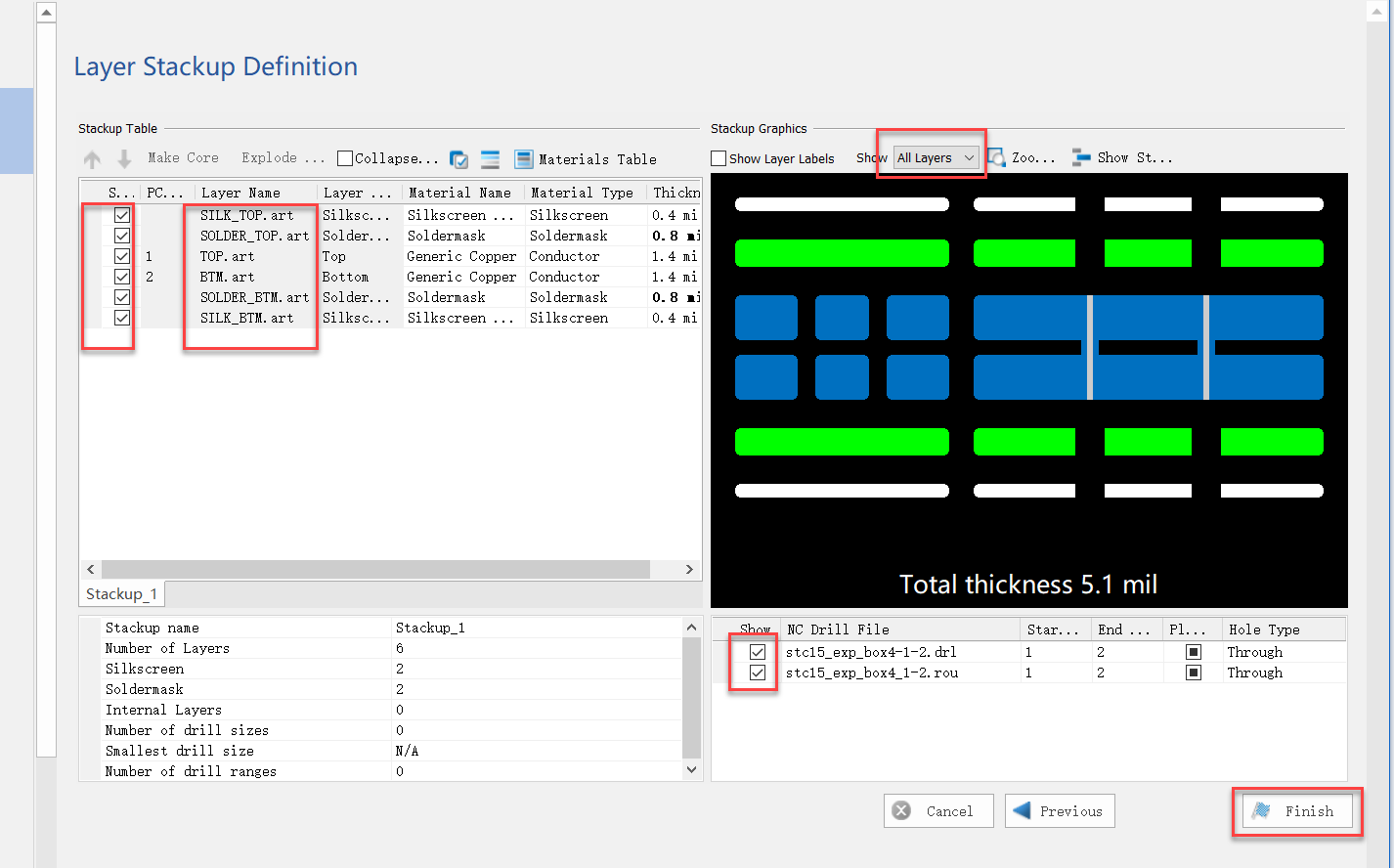

这时，CAM350已经将菲林层叠顺序，钻孔，槽孔都分辨出来了。

只需要确认一下，不需要设置啥，点击Finish按钮，完成gerber文件的导入。

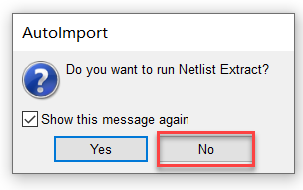

弹出提示框，是否分析扩展网表，选择否

检查gerber文件是否和自己预想的效果相同

如果检查出错误，就需要回工程中改正，然后再出berber文件，到CAM350中来检查。e.g. 如果双击NC_DRILL.art，在右边发现没看到孔或槽，那就要回工程看，元件封装是否整错了

检查每一层是否有内容

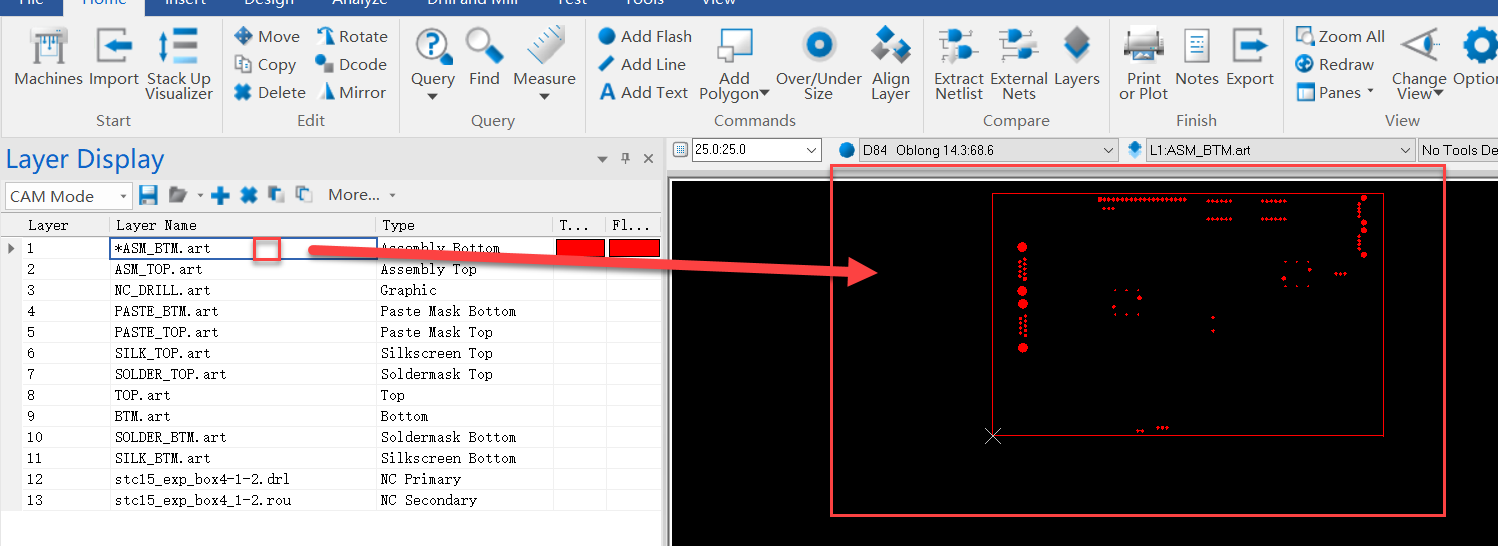

双击左边的层，右边就只显示这一层。

将所有的层都双击一遍，看看右边预览的效果，是否和自己预想的一样。

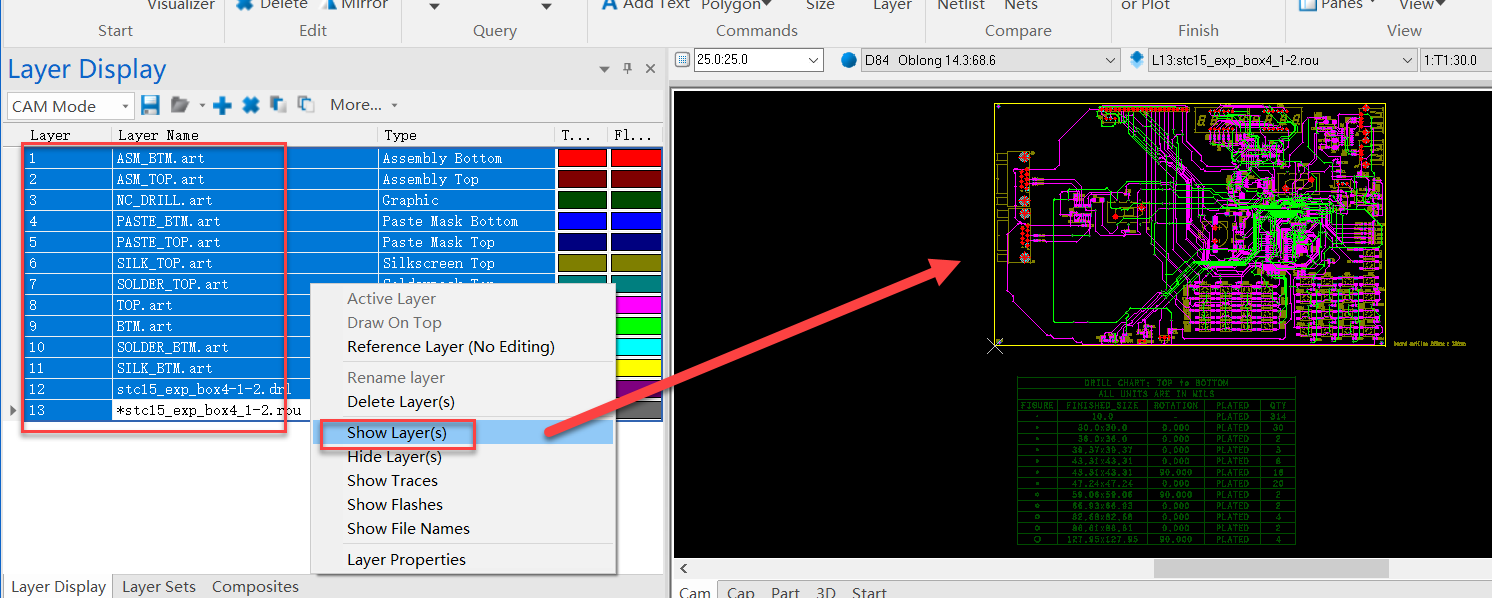

如果都检查完了，想要显示所有层，在左边CTRL + A全选，然后右击菜单选择显示层。

END

用CAM350初步检查gerber文件就是这样。

如果不是板厂的人，这种初步检查就够了。

至少能避免做出的gerber文件该开孔/开槽的地方，没开。
