怎么使用CAM350检查Gerber？

什么是Gerber文件？

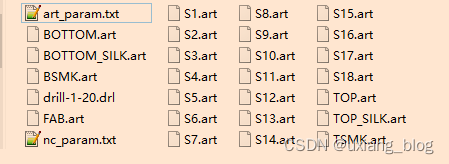

Gerber文件是设计完后PCB(brd文件)板文件后交给板厂制造成品的文件。Gerber一般包含四类：
第一类是电气层TOP，BOT，以及S1、S2、S3等等（Sn随设计的板层决定）；
第二类是丝印2层Silk_Top(主要以SilkScreen_Bottom为主)和Silk_Bot(主要以SilkScreen_Top为主)
第三类是阻焊2层TSMK(主要以Soldermask_Top为主)和BSMK(主要以Soldermask_Bottom为主)
第四类是FAB层、两个TXT文件和 一个钻孔文件drl（有时候会有不规则钻孔文件rou，由于目前未接触到，就此作罢）。

备注：art_param.txt文件是伴随生成光辉文件产生的（就是Create Artwork)；nc_param.txt文件是伴随生成钻孔文件而产生的。

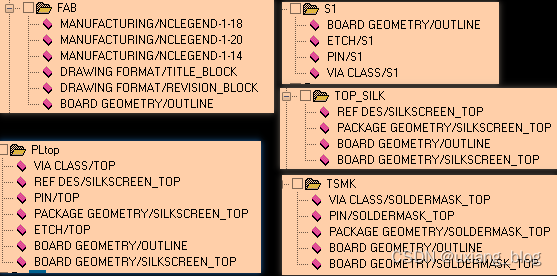

Gerber中的文件由那些组成？

总结：
1、Board Geometry/Outline是每个层都有的，因为有板框在这一层，这就相当于一个相框， 给了你一个边界，这层加上去，你就走线不用担心走出边界去了。
2、电气层要走线，走线从哪里往出来走呢，从焊盘从孔上，所以就有ETCH，PIN和VIA CLASS。
3、丝印层有位号，丝印层还得有丝印，哪里有丝印，把有丝印的PACKAGE GEOMETRY和BOARD GEOMETRY添加进去。
4、阻焊层哪里有，焊盘和孔，阻焊层还有阻焊，哪里有阻焊把有阻焊的PACKAGE GEOMETRY和BOARD GEOMETRY添加进去。注意：有些要求孔本身要有阻焊的，就把焊盘和孔的阻焊加进去，要求某些区域是阻焊的就在例如PACKAGE GEOMETRY/SOLDERMASK_TOP或者BOARD GEOMETRY/SODERMASK_TOP层画。

怎么使用CAM350检查Gerber？ ——导入

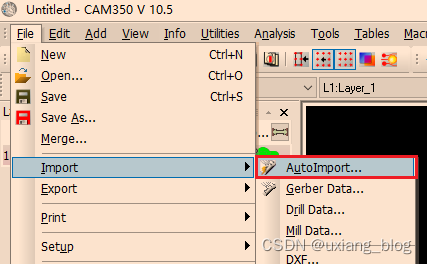

第一步，打开CAM350，导入。

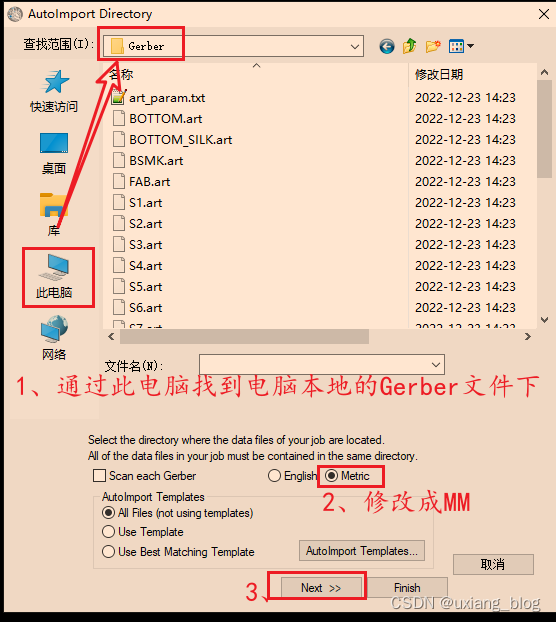

第二步,定位到Gerber,修改单位MM.

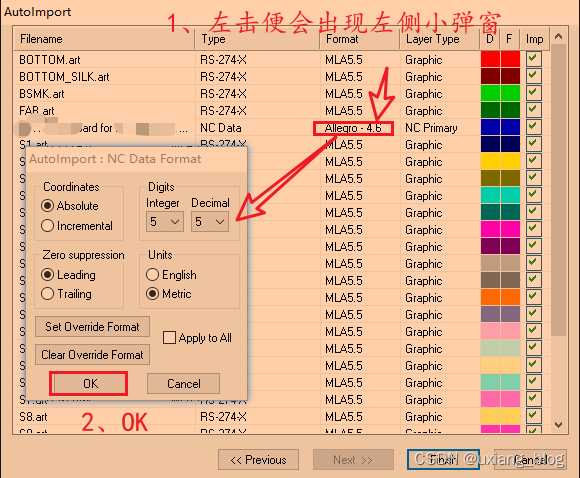

第三步，修改钻孔的格式5：5

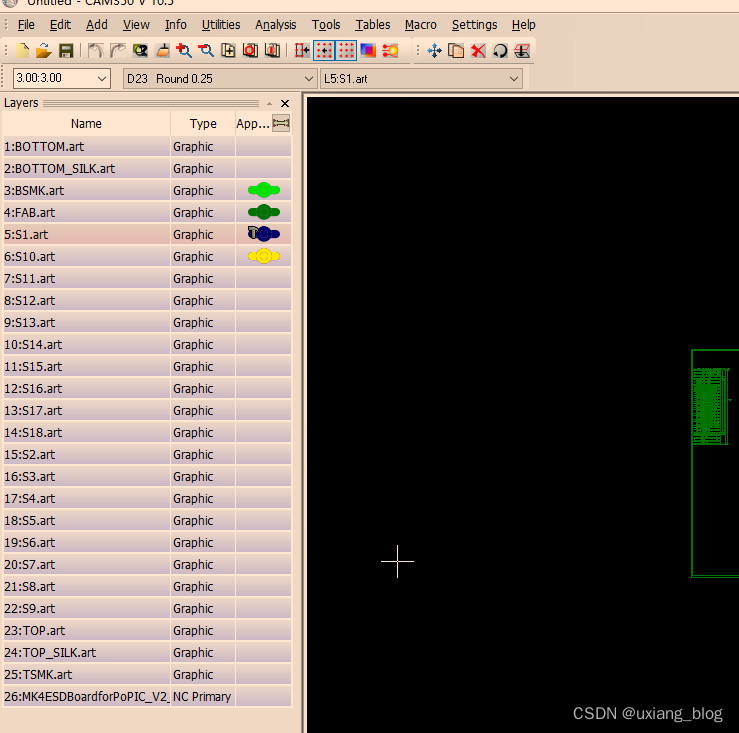

第四步，Finish，等待片刻即可出现Gerber文件，然后检查即可。

CAM350的基础操作：对层的操作

修改颜色

添加、删除、重命名、复制

基本上学会导入Gerber文件，了解CAM350对层的基础操作就可以使用CAM350检查Gerber了。
