概述

零件上用到了2GT的同步轮和惰轮, 想在装配图上将2个齿轮+皮带都画上, 看看有没有干涉. 整体修改是否合理.
在淘宝店家的主页找了找, 参数写的不全.
在网上找了一个资料 https://www.szhfcl.com/productdetail/gnjtbcxd2gt3gt.html, 有2GT齿轮的齿形参数.

笔记

GT代表圆弧齿.
2代表齿距为2mm.
2GT代表齿距为2mm的圆弧齿.
3GT代表齿距为3mm的圆弧齿.
圆弧齿比梯形齿好(齿上受到的应力均匀), 如果没有特殊需求, 就选择圆弧齿.

齿的种类

方形齿

(普通)MXL, XL, L, H, XH, XXH

半圆弧齿

(高扭矩, 高精度)S2M, S3M, S4.5M, S5M, S8M, S14M, 8YU

全圆弧齿

(精度高)HTD3M, HTD5M, HTD8M, HTD14M, HTD20M

精确圆弧齿

(高精度, 适用于自动化设备)1.5GT, 2GT, 3GT, 5GT

修正圆弧齿

(高速) P2M, P3M, P5M, P8M

梯形齿

全梯形齿(轻载) T2.5, T5, T10, T20

底部圆弧梯形齿(重载) AT5, AT10, AT20

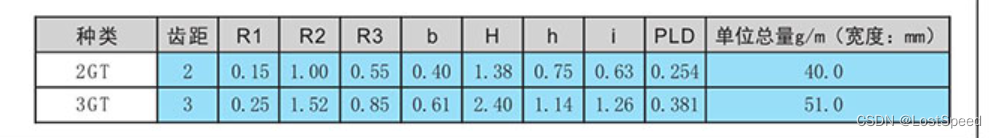

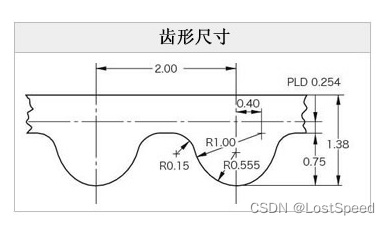

齿形参数

R3是最下面圆弧的半径, 图上没标识出来, 看其他资料, 可以确定是R3.

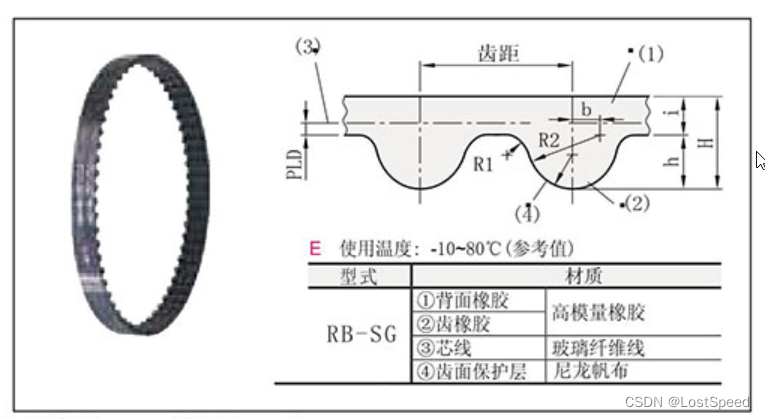

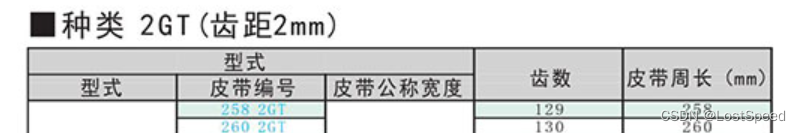

同步带参数

皮带公称宽度: 4mm, 6mm, 9mm. 我用的9mm宽的同步带.
344代表皮带周长 = 344mm.

用SW画一个2GT齿

我零件上用到的是2GT-20的同步轮和惰轮.
对于2GT, 齿数确定了, 齿轮的半径就确定了.
齿轮外圆周长 = 2(齿距) * 20(齿数) = 2 * PI * R(齿轮外圆半径)
40 = 2 * PI * R
R = 40/2/3.14 = 6.3
D = 12.6

每个齿所占的角度 = 360 / 20 = 18度

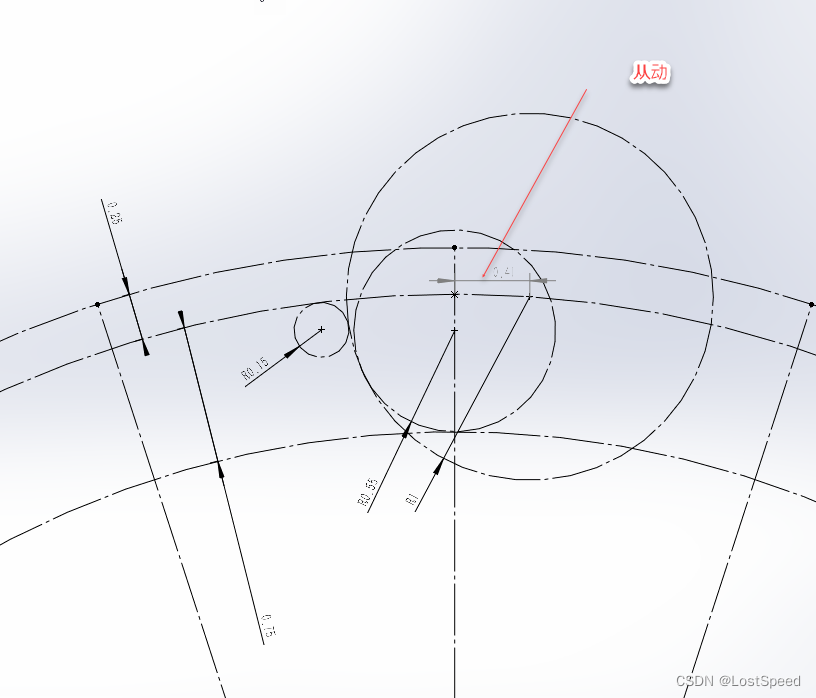

尺寸b是从动的, 保证R2的圆心在齿顶圆上. R2圆和R3圆相切, R1的圆和R2的圆相切.
主要由PLD, h, R3, R2, R1来决定齿形, 画好后, 从动尺寸b(0.41)和0.40差的不多.

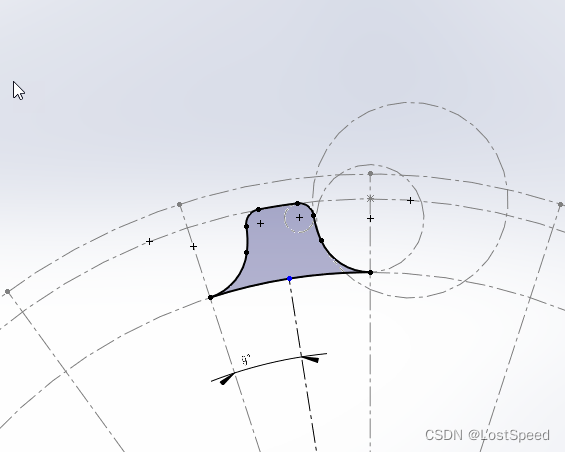

将半个齿外形, 沿着齿的中心辅助线镜像, 得到了一个完整的齿.
然后进行圆周阵列, 得到完整的20个齿.

做了一个11mm的拉伸, 拉伸时, 因为存在多个封闭区域, 需要手工选择所有要拉伸的齿区域和中间的圆柱.
这个零件图可以作为同步轮和惰轮的基础图.
同步轮和惰轮的零件图(只用于装配体), 只要按照淘宝店家的外形, 基本画的差不多, 能在装配图中表达装配关系, 能看出是否干涉就行.

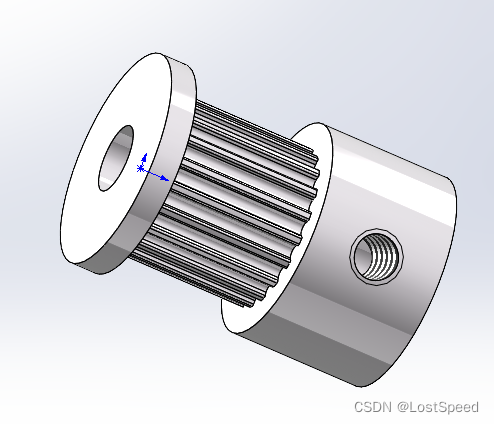

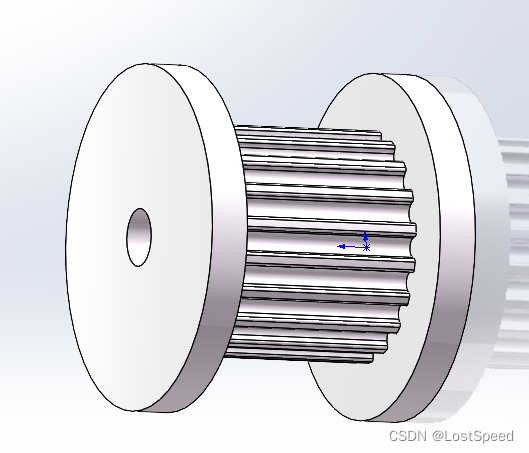

装配用的同步轮

装配用的惰轮

补充

有个同学说这个模型画错了，话只说了一半，哪里错了也不说。
等他来指导，也没来。等于这位同学说了废话，浪费大家时间。
如果知道哪里画错的同学请留言。

有线索了

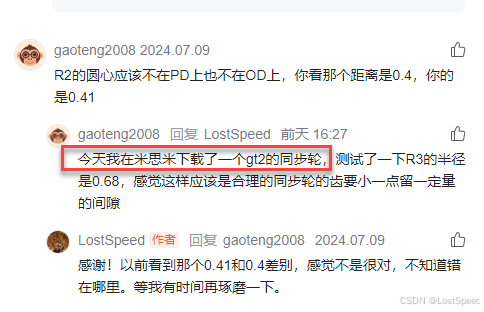

有位同学留言，深受启发。
米思米上有模型，那下载一个，不就知道咋玩了么:P
https://www.misumi.com.cn/vona2/detail/110302193470/?KWSearch=2gt&ccValue=0&pageName=followKeyword

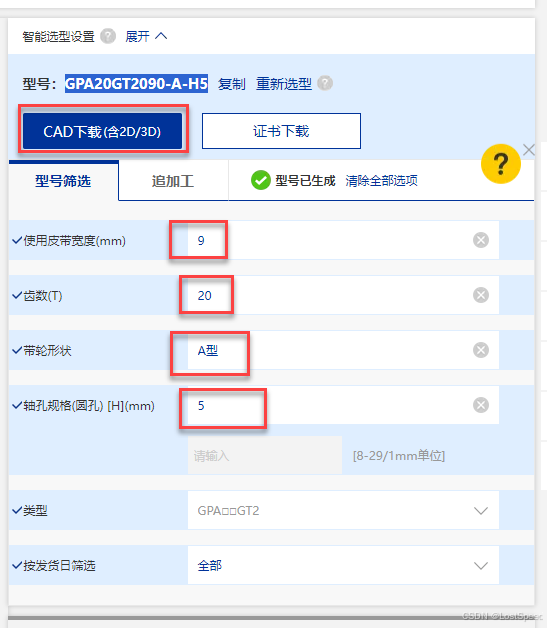

按照自己要的2GT参数选型号为GPA20GT2090-A-H5

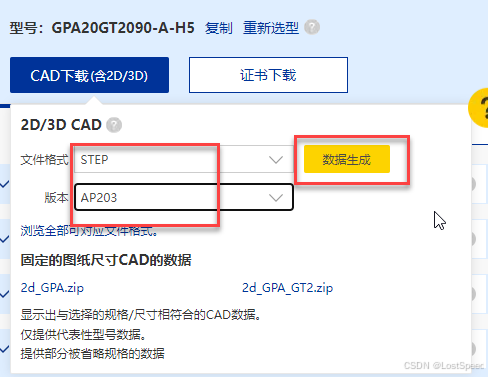

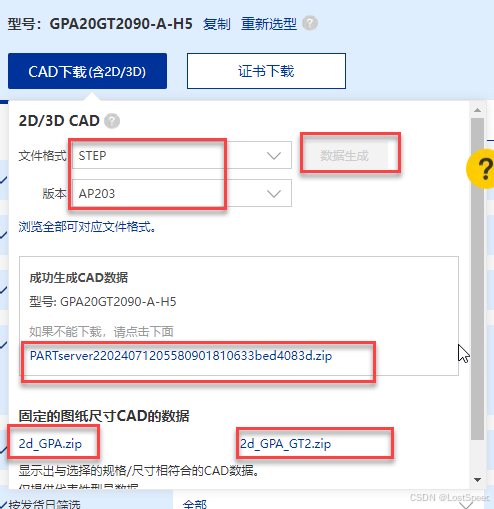

下载.stp文件，打开，是一个装配图，保存成零件。
将零件出工程图。

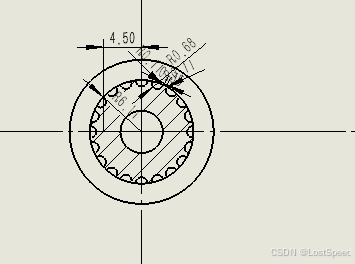

然后在工程图中出抛面图
在抛面图中，就可以标注各种关心的尺寸了，因为人家这个2GT的图是对的，那么就可以比较出自己照着网上找来的资料画的不对的地方也就知道了。

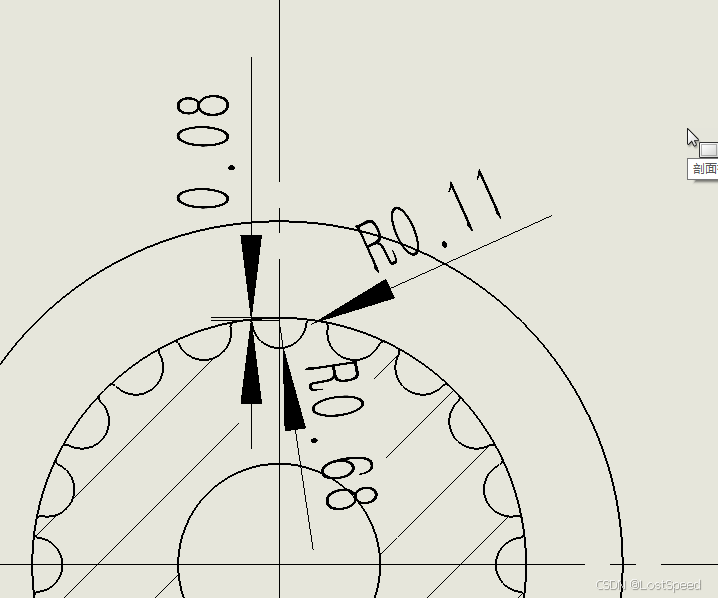

量了一下官方的图

可以看出，齿轮的齿，不能按照皮带的齿来画。
皮带轮上的齿要留有间隙，使皮带上的齿能放入。
皮带轮上的凹齿容纳皮带上的凸齿，皮带轮上的凹齿比皮带上的凸齿稍大，可以容纳皮带上的凸齿。
皮带轮上的凹齿只有3段弧线：
左右2边的圆弧倒角 半径为0.11mm
凹齿半径为0.68mm, 圆心离齿面外径的距离为0.08mm.

备注

咱又不是2GT齿轮的厂家, 只是画个零件用于装配图，画出的零件能表达装配关系即可。
不必纠结那些细节。

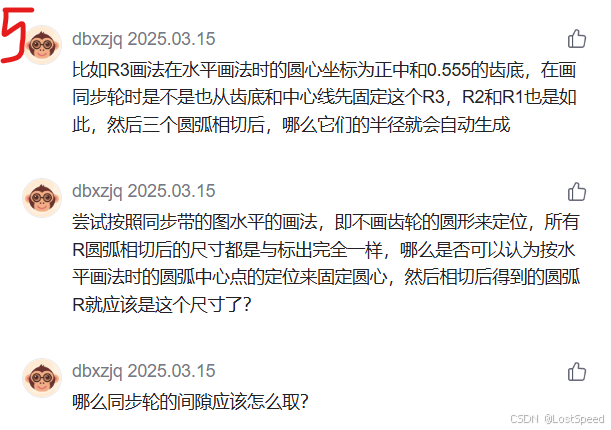

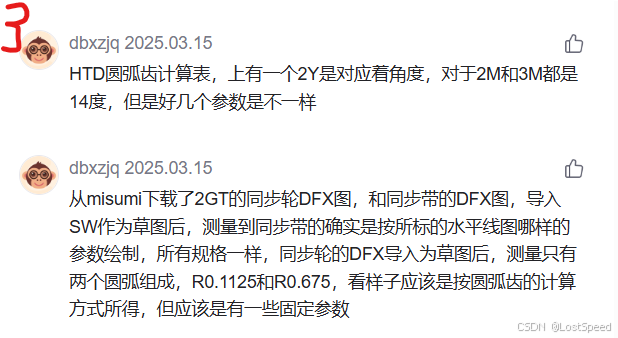

留言整理

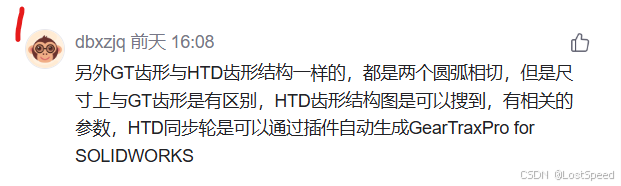

有一位同学的留言有营养，保存下来以后研究。

备注

当有同学要讨论以前笔记的细节时，自己基本不在状态。
原因 :

• 因为很久没弄了，脑回路根本不在线。
• 且自己的问题也已经搞定了, 没有代入感
• 自己手头现在弄的东西和同学要讨论的笔记差的很远，且没弄完。 自己根本就静不下心思来理解同学的留言。
  即使努力的看留言，也只是看的懂汉字本身，连在一起根本看不懂(心思根本不在这).

但是我知道上面这位同学的留言很有营养，自己以后一定会用到相关或扩展的知识点。
这也就是我无论留言是否有价值，基本都不回复的原因。
如果留言根本没营养，直接就删了，看都懒得看。

有时对留言引发的其他问题感兴趣，想和留言的同学讨教，才回复留言。
但是人家关心的点和我不一样，也很少能回复我关心的点。

上面这位同学，是因为要做变比的2GT齿轮，才研究的这么细致。
