SW - 修正单个输入实体的错误

于 2024-11-08 12:58:55 发布
阅读量2.4k 收藏
点赞数 3
文章标签： SW
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/LostSpeed/article/details/143623840
版权

文章目录

SW - 修正单个输入实体的错误

概述

有个零件和实际尺寸不符，想修正一下。
已经将单个实体保存成了零件，然后再保存成了.step.
双击.step, 进行特征识别，但是因为输入实体本身有错误，无法进行特征识别。
得先将输入实体搞正确才行。

笔记

对错误的输入实体进行深入诊断

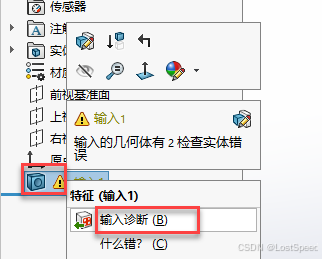

在这里插入图片描述

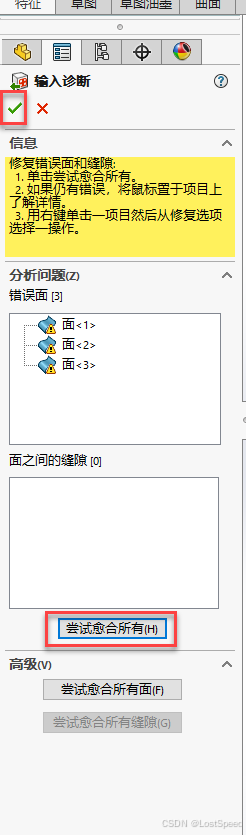

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
现在实体已经正确了，可以进行后续的特征识别，重建零件。
