概述

想给一个零件下面垫几个垫片，在做这个垫片的激光切割件。
如果要自己从头从已有零件上测量需要的局部尺寸，这无疑是很繁琐的。
SW提供了在零件中插入参考零件的功能，然后就可以使用实体参考引用从参考零件上将尺寸扒下来用到新零件。然后将参考零件隐藏，就可以继续做新图了。

但是发现这个零件隐藏后，原有螺孔的螺纹线密密麻麻的显示出来，真接受不了。
试了一下，有选项可以在参考零件上隐藏螺纹线。

笔记

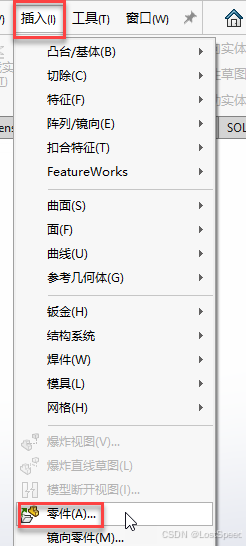

在新零件图上插入参考零件

这种插入参考零件，比较适合于想在已有零件上做想精确配合的零件.

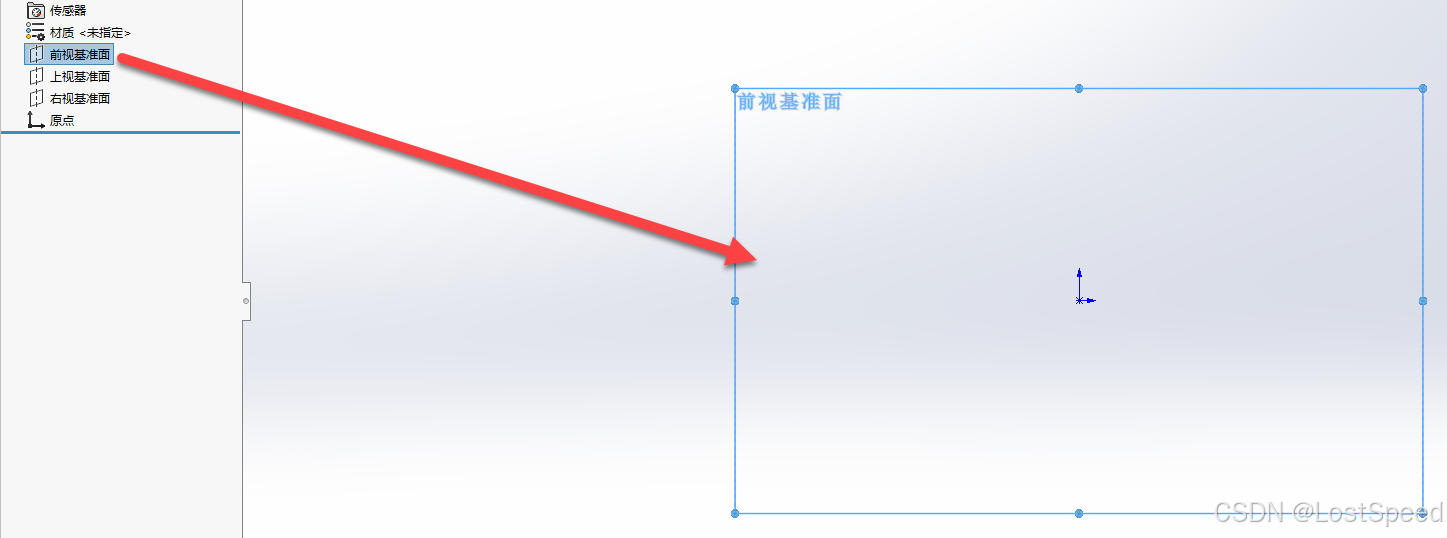

在新零件图上，先找一个基准面对齐。



将参考零件选好后，在基准面的原点击一下放下零件。

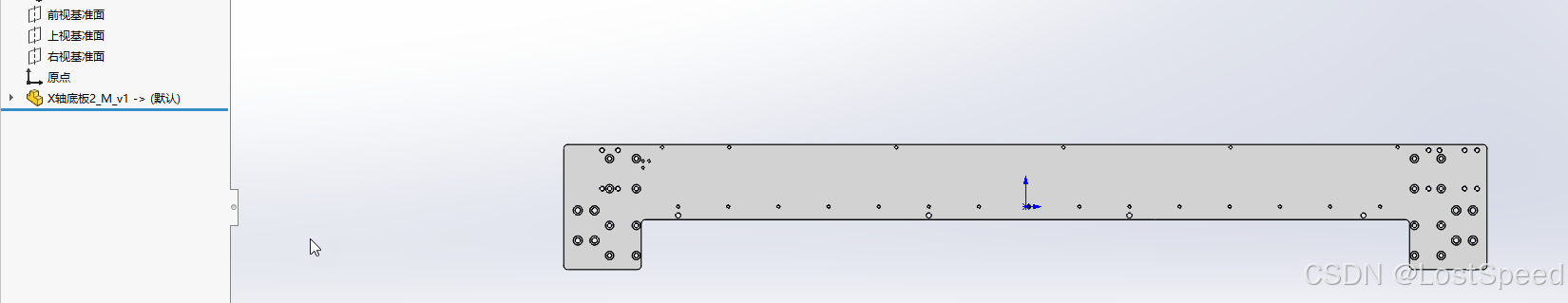

放好的参考零件效果如下

尝试隐藏参考零件

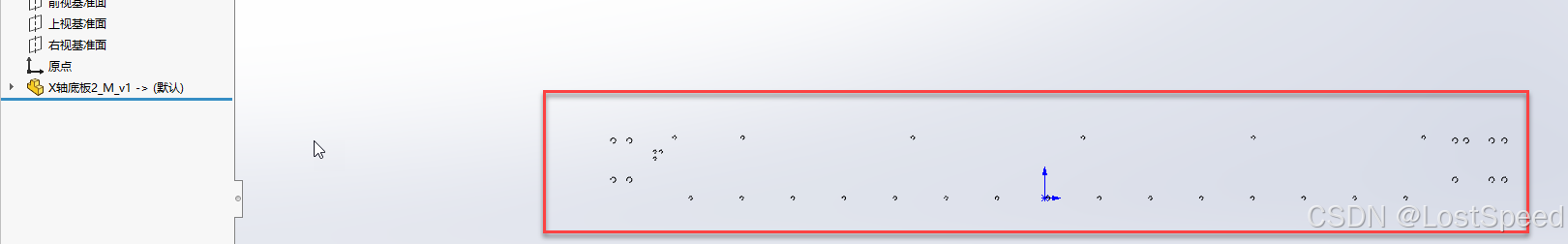

原始隐藏效果如下

有好多小圈留下了，没有被隐藏。
将鼠标落在这些小圈上，看看这是啥元素?

有些小圈是没有提示的。

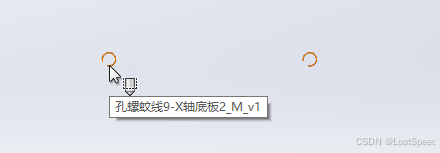

有些小圈有提示，可以看出是螺纹线。
这些小圈，看起来都像装饰螺纹线。
尝试隐藏这些装饰螺纹线。

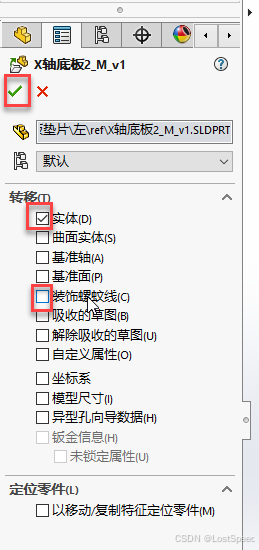

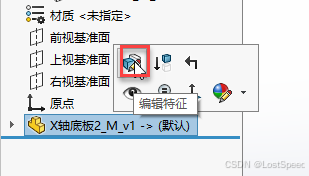

在参考零件特征选项中，去掉“装饰螺纹线”的选项，确定退出。

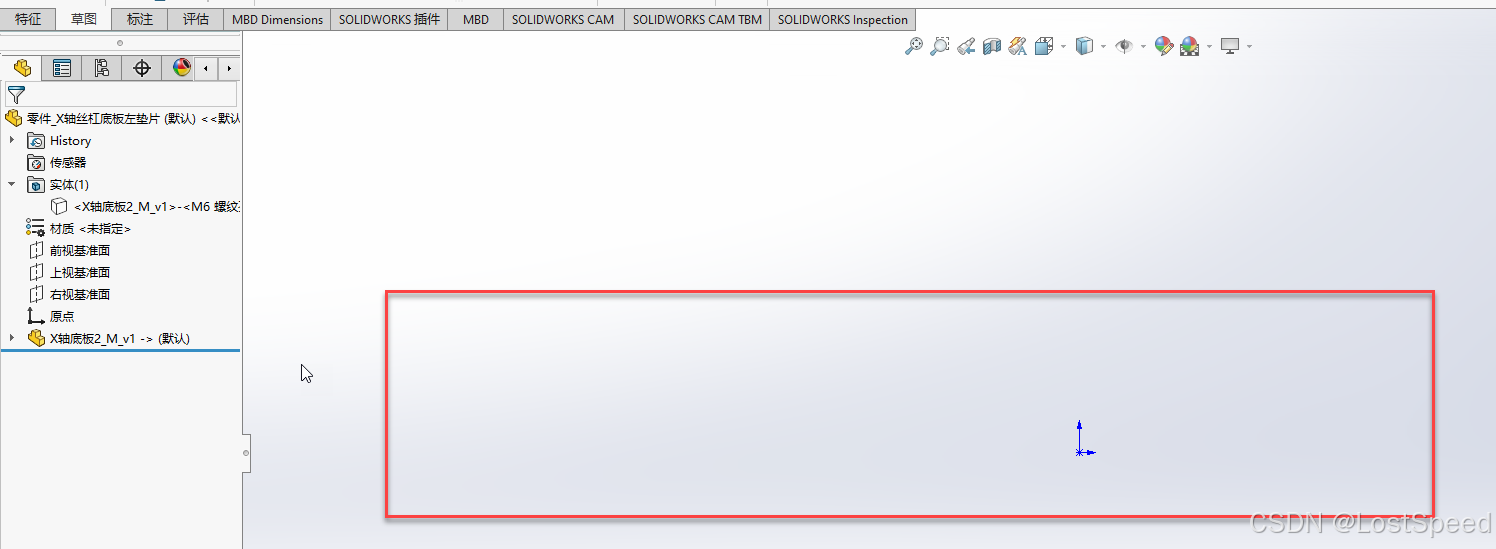

效果

这回清净了。
这时，就可以将参考零件显示出来，然后新建草图，选择参考零件的表面作为基准面。
在新草图上“转换实体引用”，将参考零件上需要的尺寸扒出来，给新草图用。
