solidworks 螺纹的几种绘制方法

 螺纹绘制方法一般有三种，可以根据需求去做：

1. 绘制螺纹线；（外螺纹、内螺纹都可以）

优点：省时省力、几乎不占内存，工程图符合国际标准螺纹画法；

缺点：只有螺纹线显现，没有实际的特征

2. 扫描切除的方法；

优点：有实际的特征；

缺点：工程图不符合标准螺纹画法、需要占内存，比较麻烦；

3. 异形孔切除；

只适合开内螺纹；

1.绘制螺纹线；

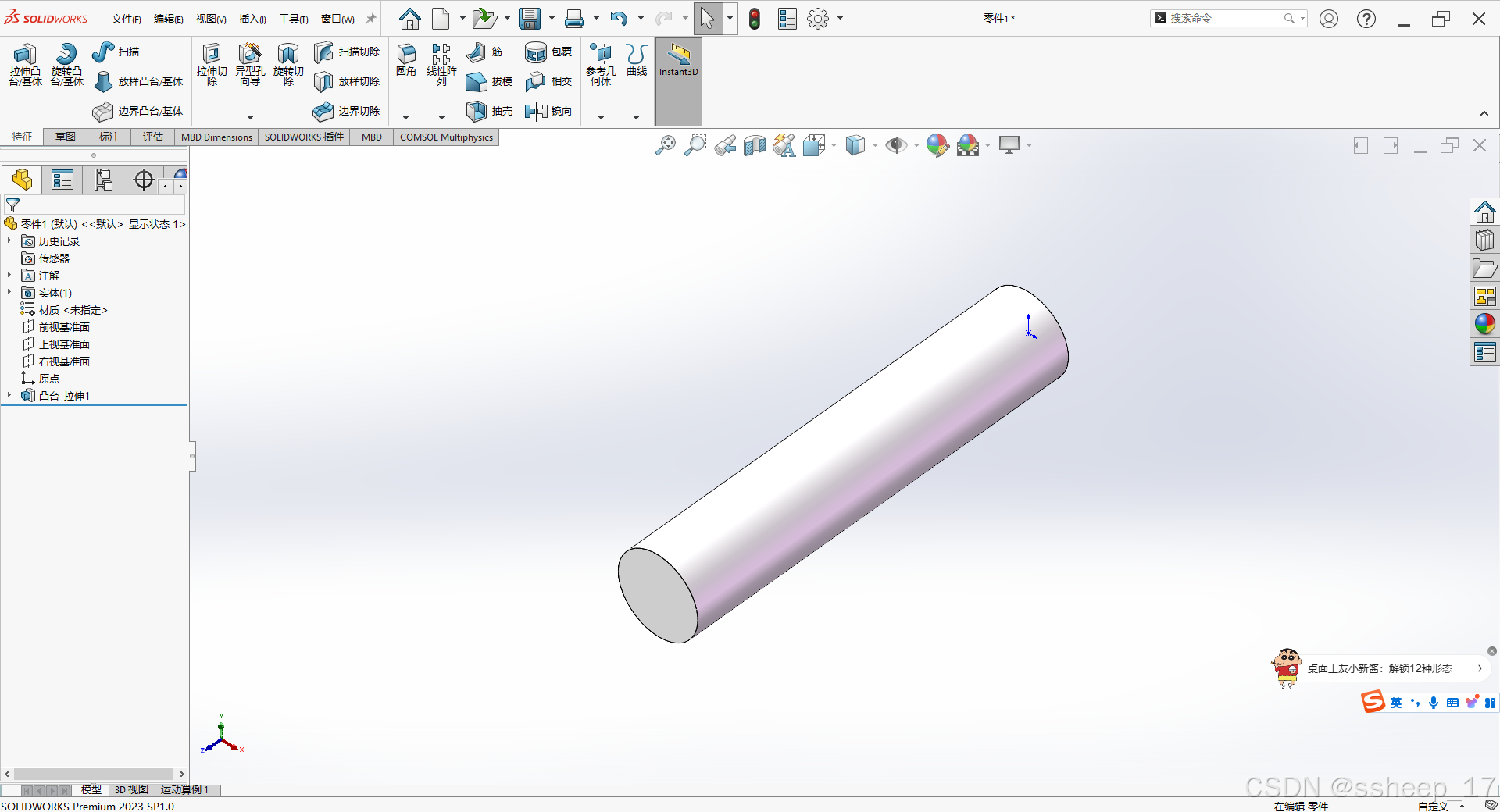

  先绘制一根圆柱用作演示

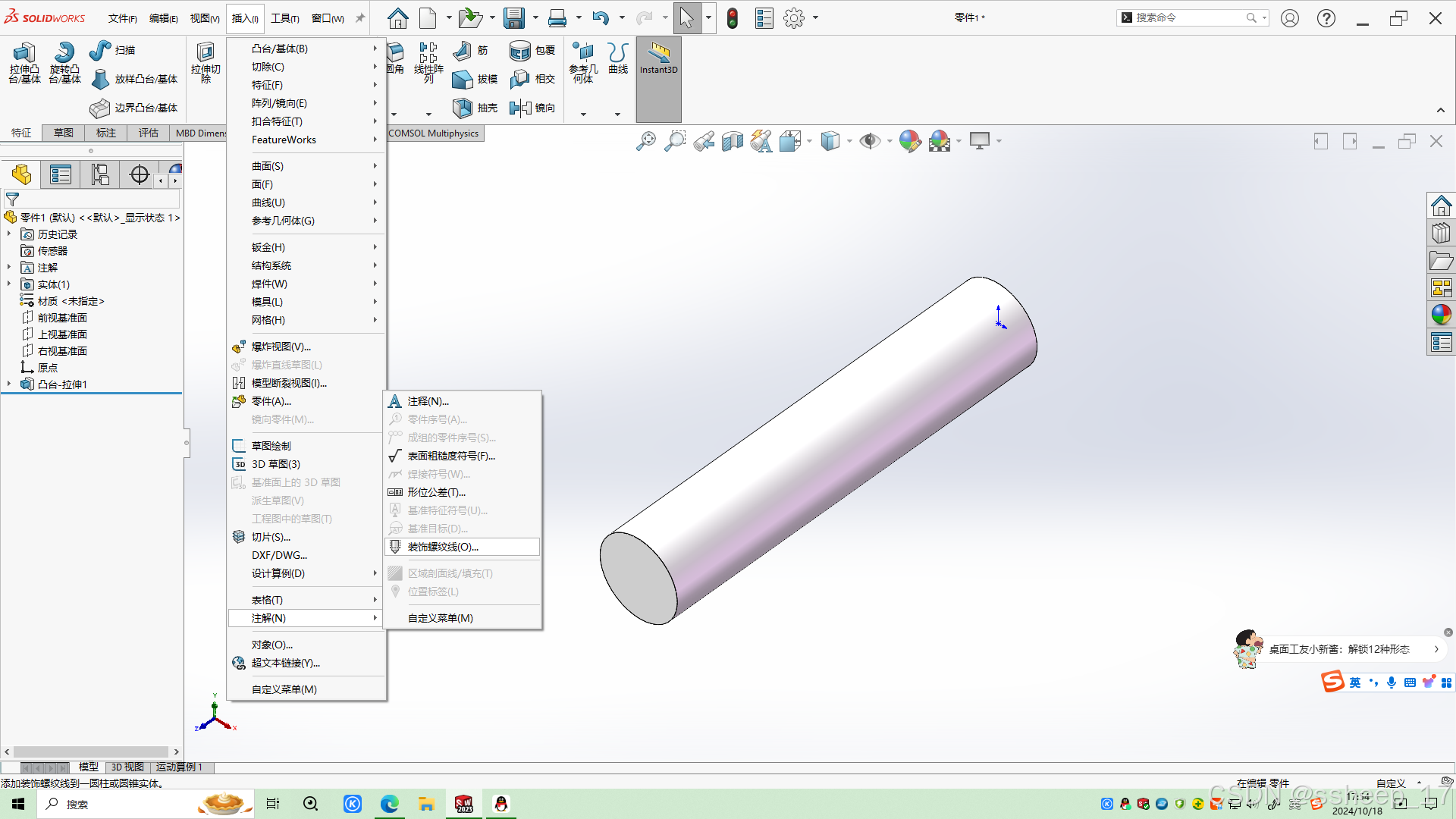

点击“插入”，“注解”，“装饰螺纹线”

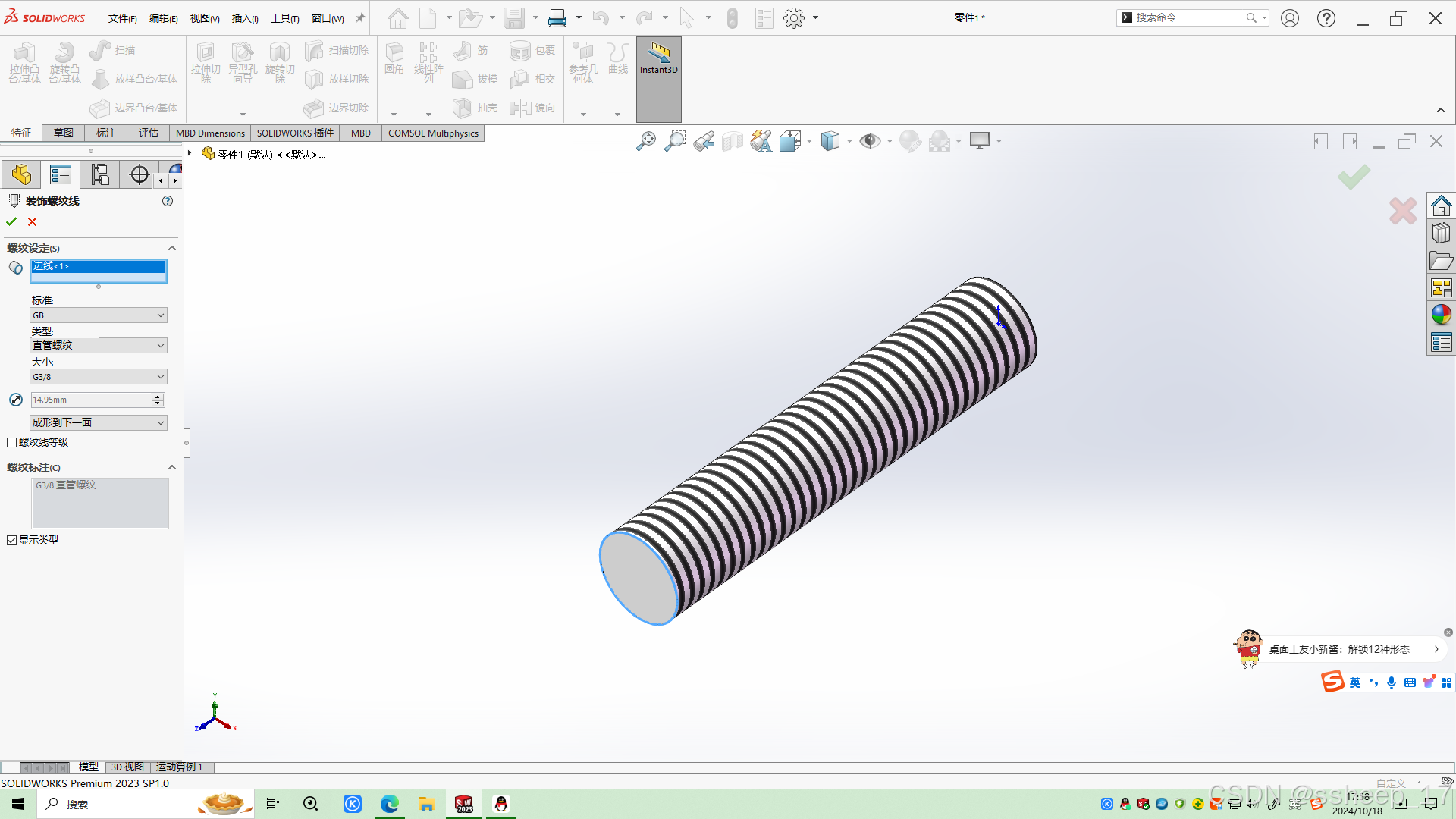

选择需要装饰螺纹线的边线

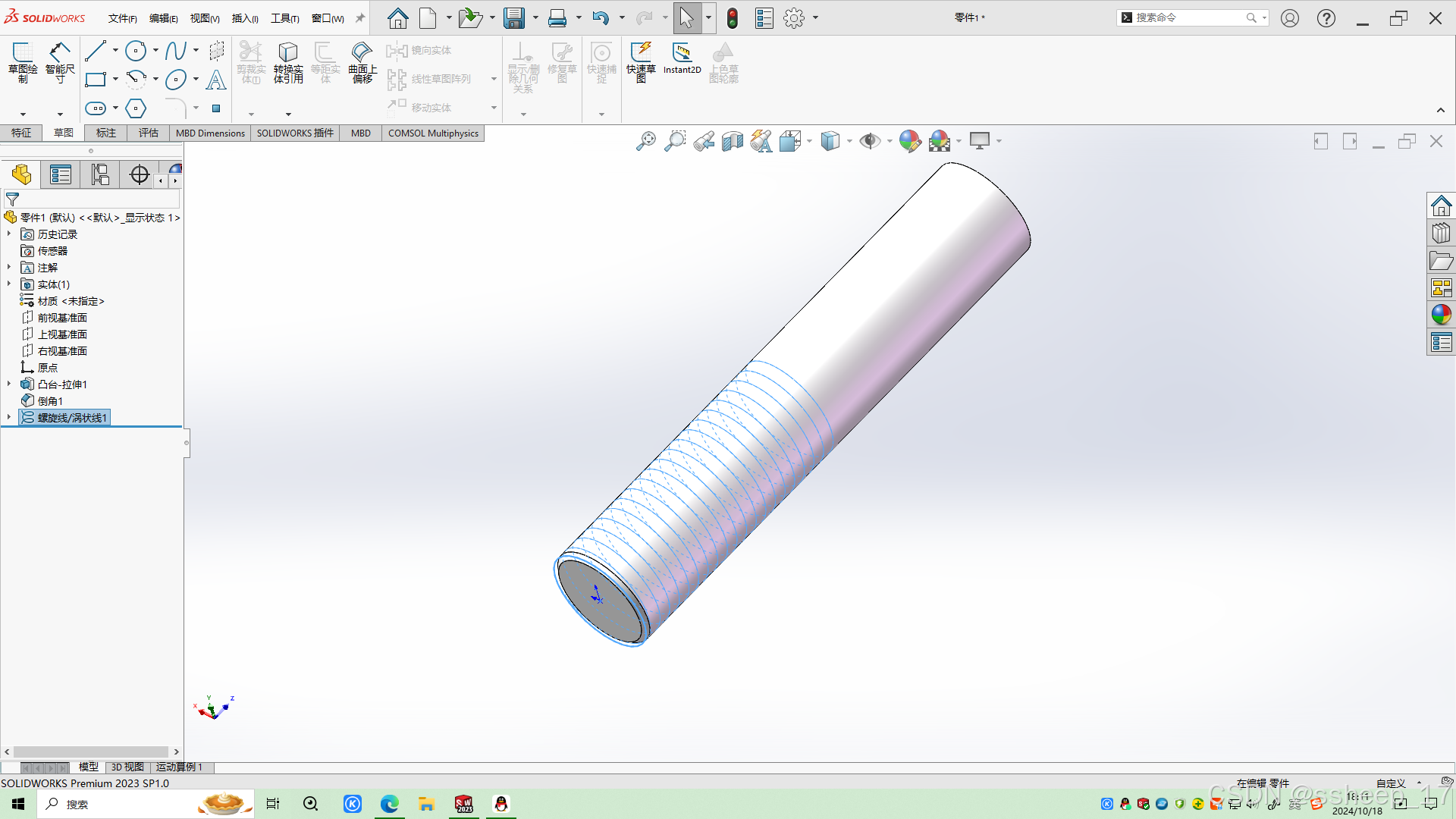

一般会根据圆柱的大小自动识别，点击确定“√”，装饰螺纹线就完成啦！！

2. 扫描切除

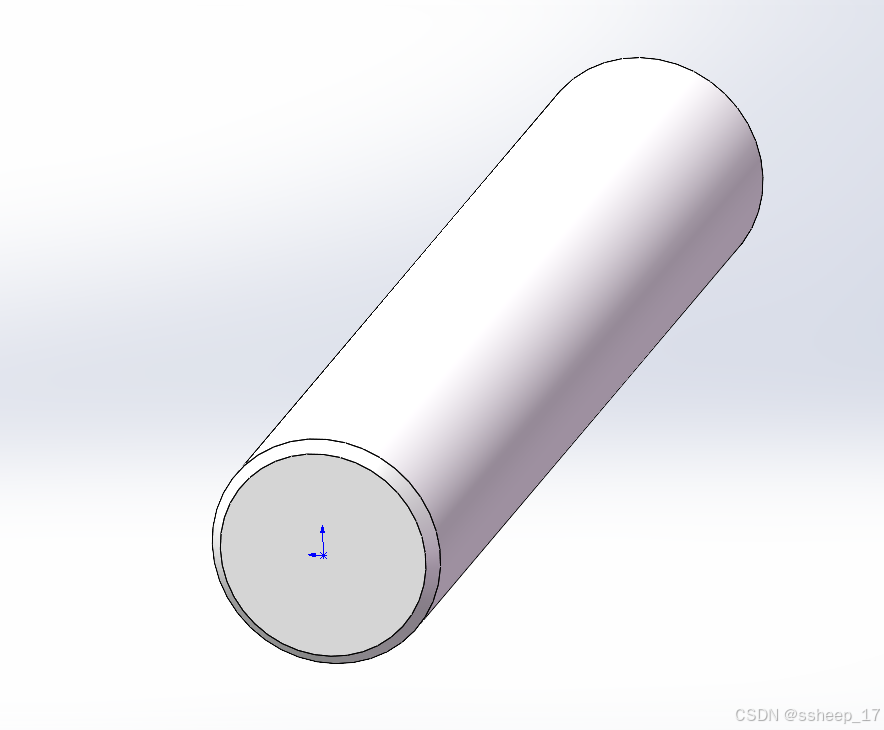

又是刚刚的圆棒，给螺旋线的起点做倒角（1mm）如下所示。

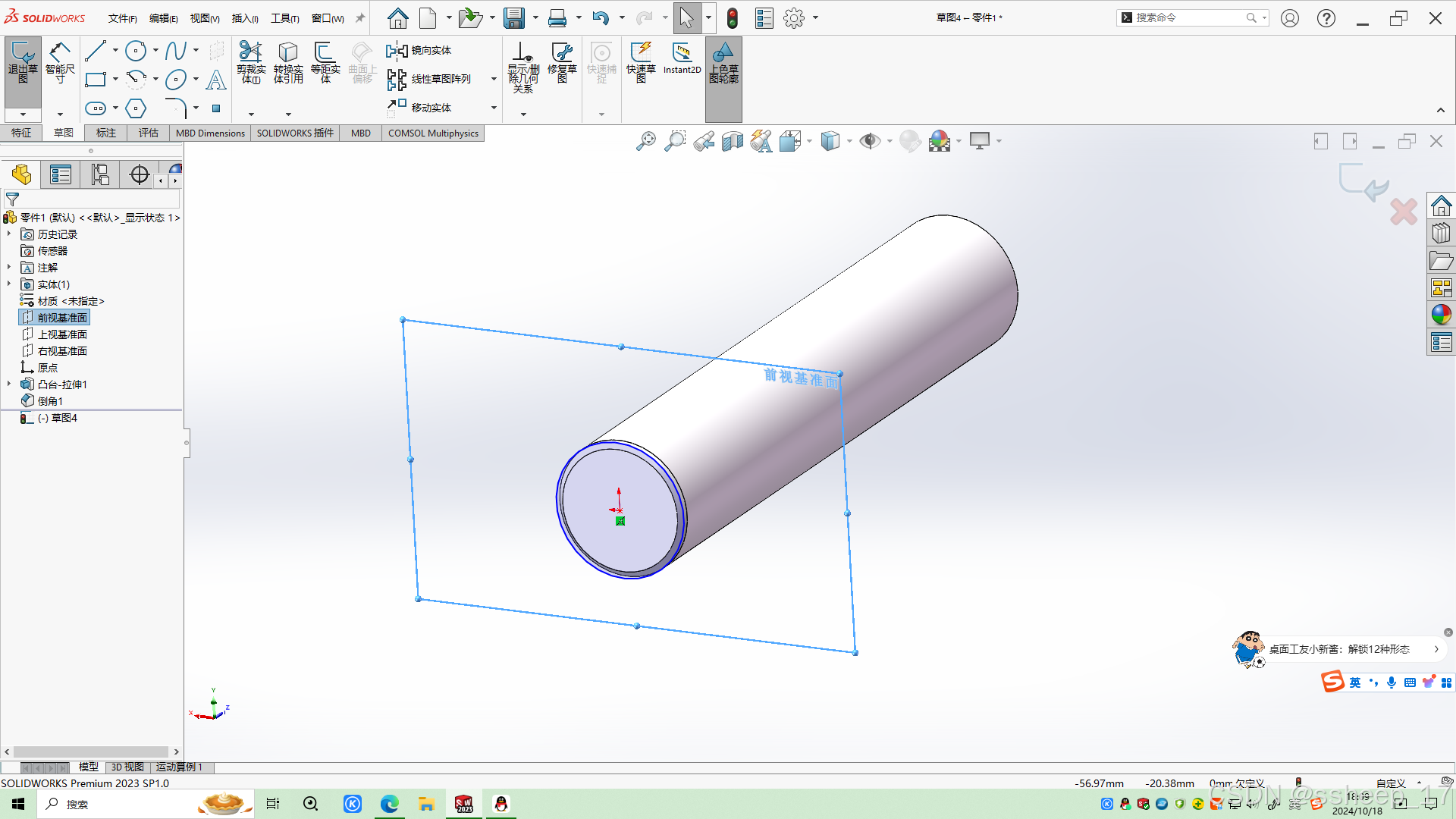

然后在开始绘制的平面画一个圆。

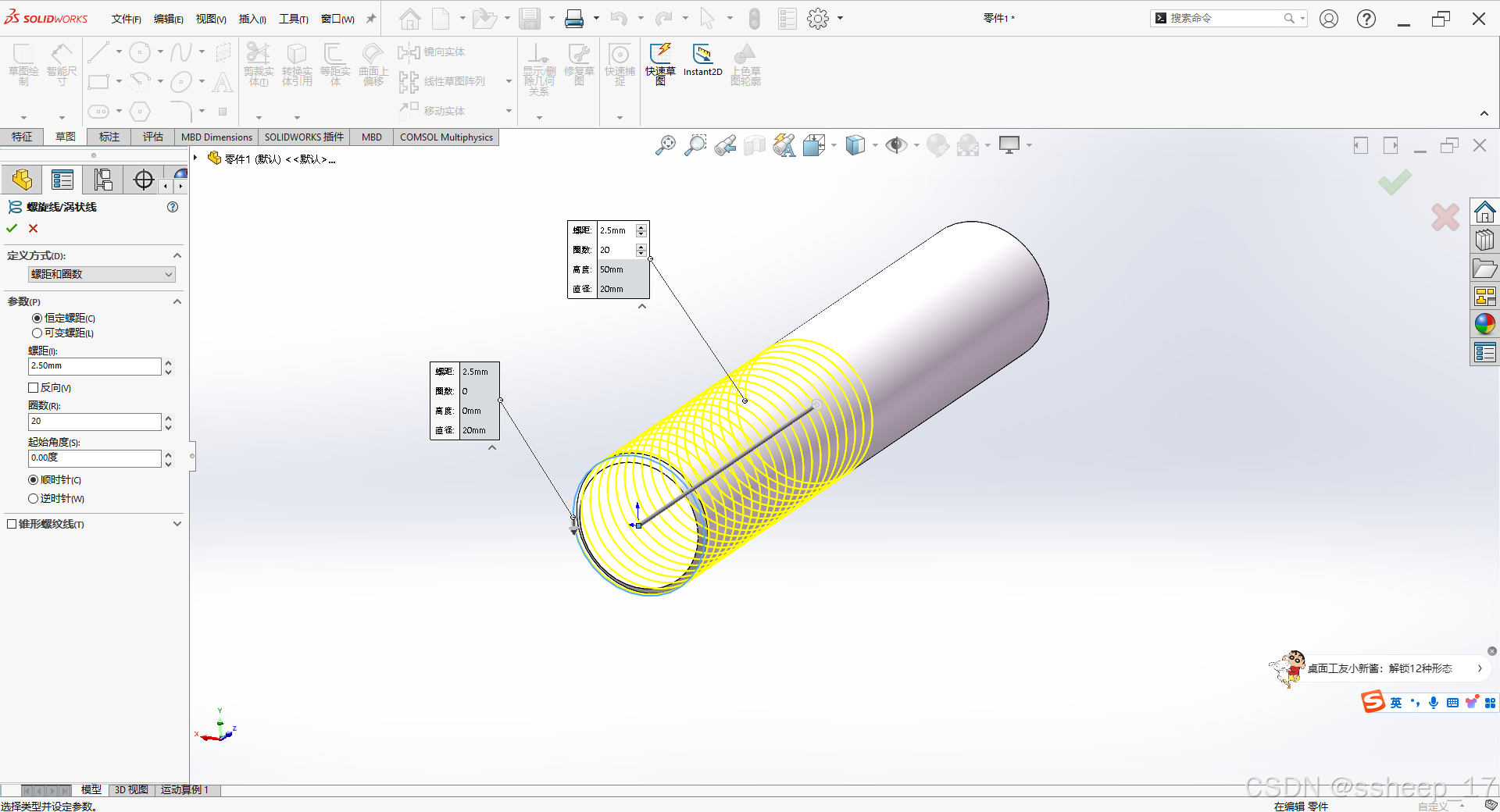

退出草图，然后点击“插入”，“曲线”，“螺纹线/涡旋线”。螺距，圈数，根据自己的需求设定。我这里给的M20的标准螺距2.5mm。

点击确定

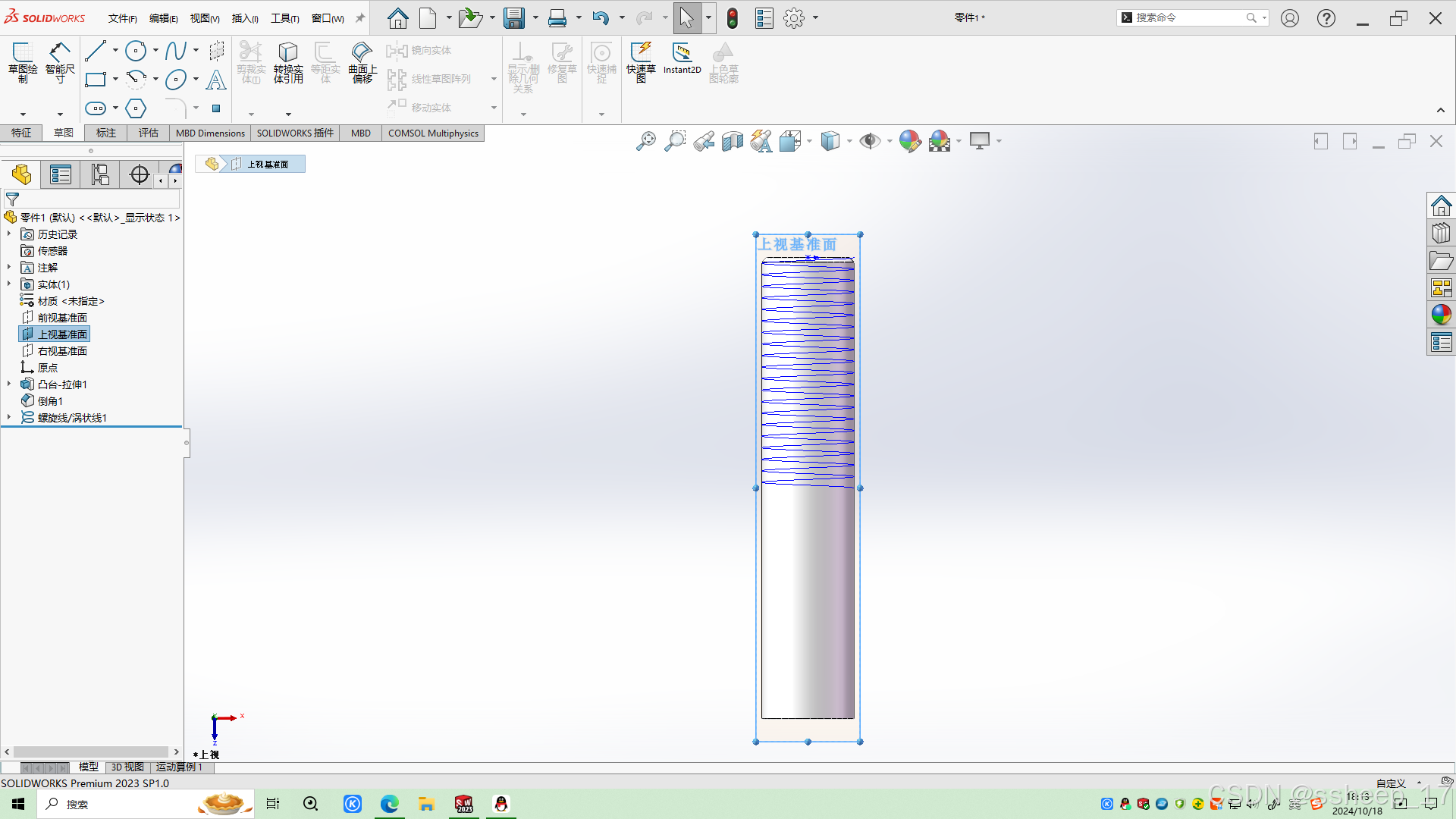

然后正视“上视面”

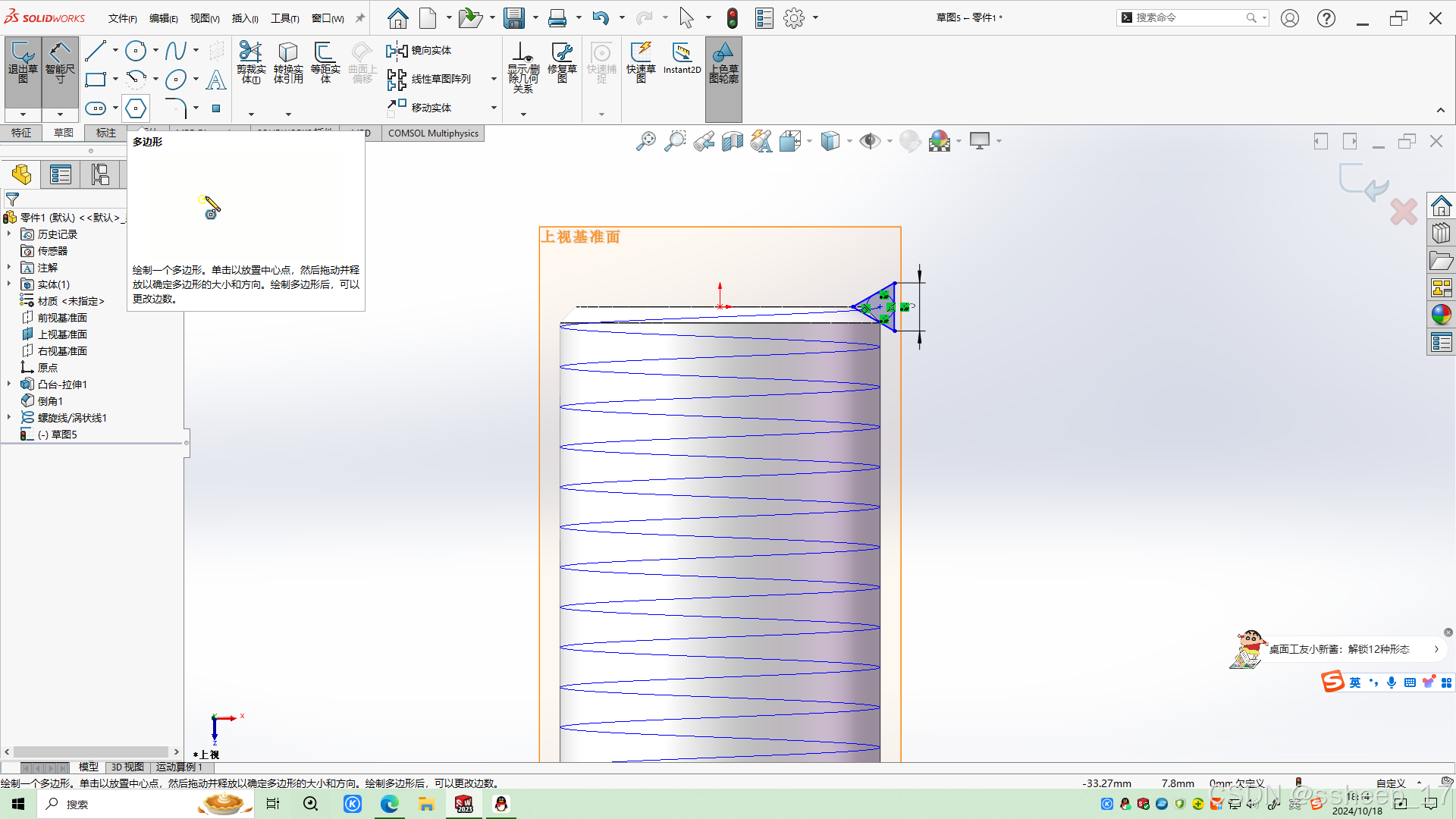

在螺纹线开始端，画一个正三角形。可以点击“多边形”，边数选择“3”，三角形边长为“3”。边长可以根据标准螺距大小设置，但一定要大于螺距。一般我习惯“螺距+0.5mm”

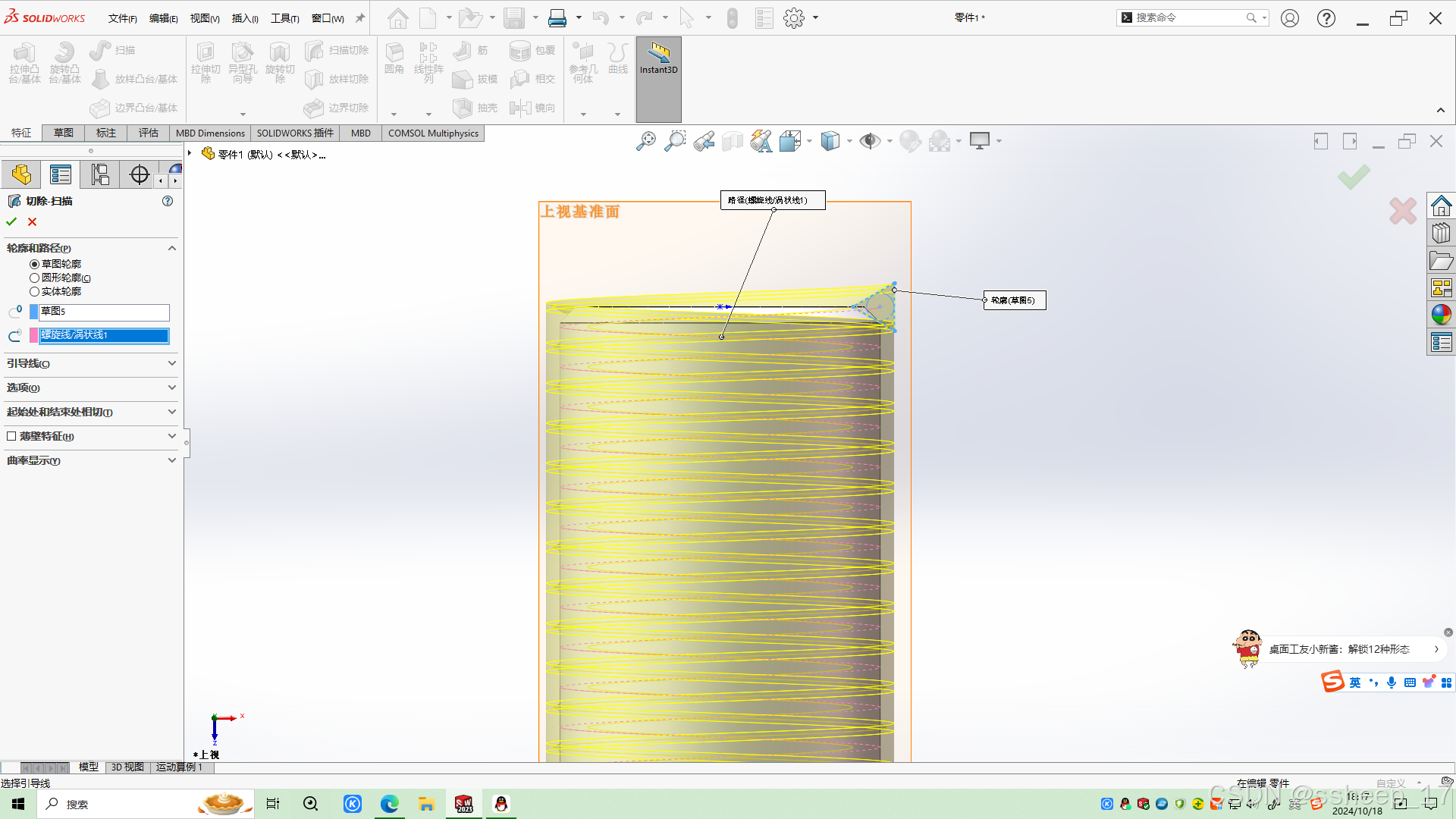

退出草图，点击“特征”，“扫描切除”，依次选择三角形和螺纹线

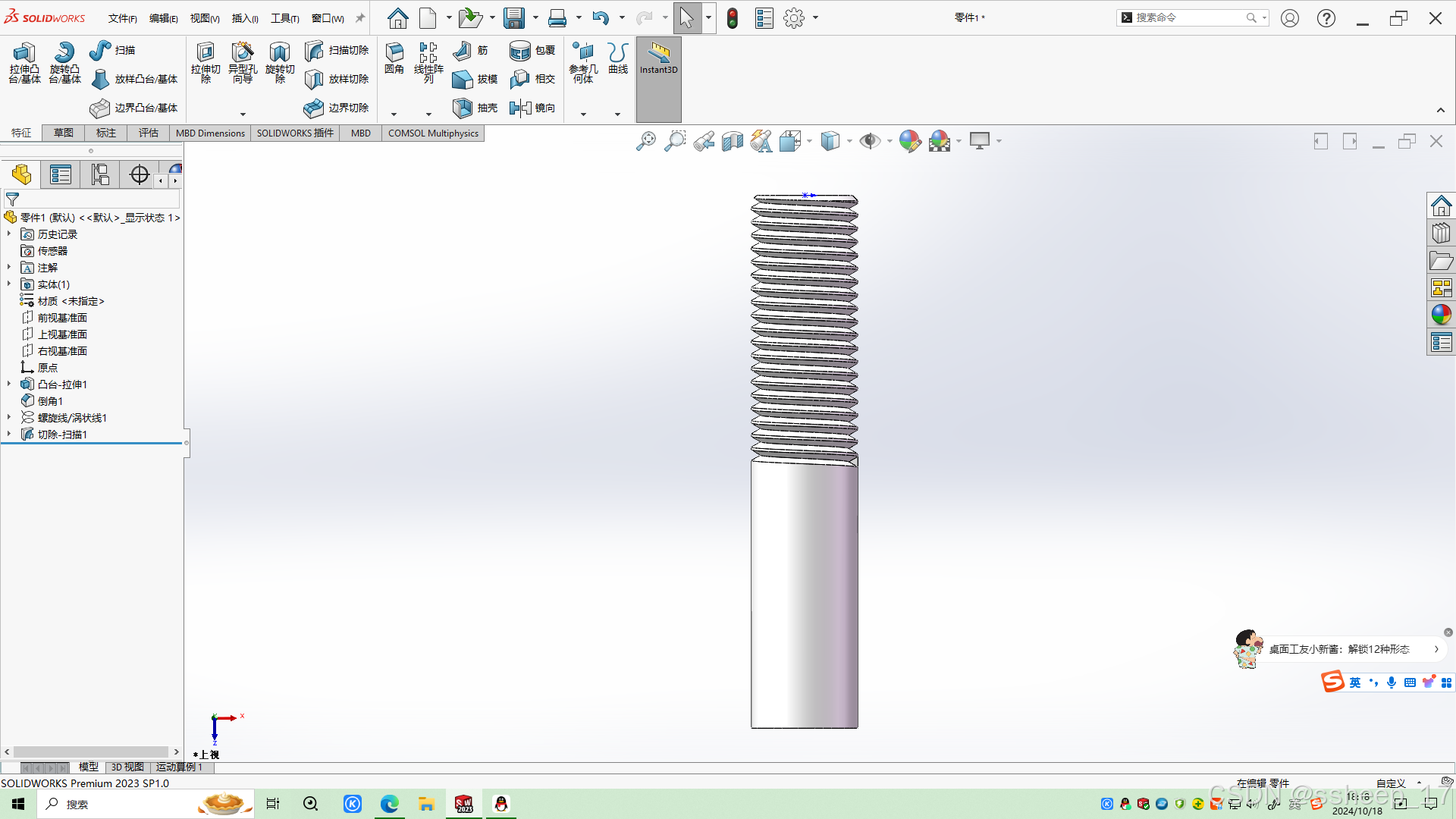

点击确定，螺纹就做好啦。

3. 异形孔切除

这个只适合画内螺纹。

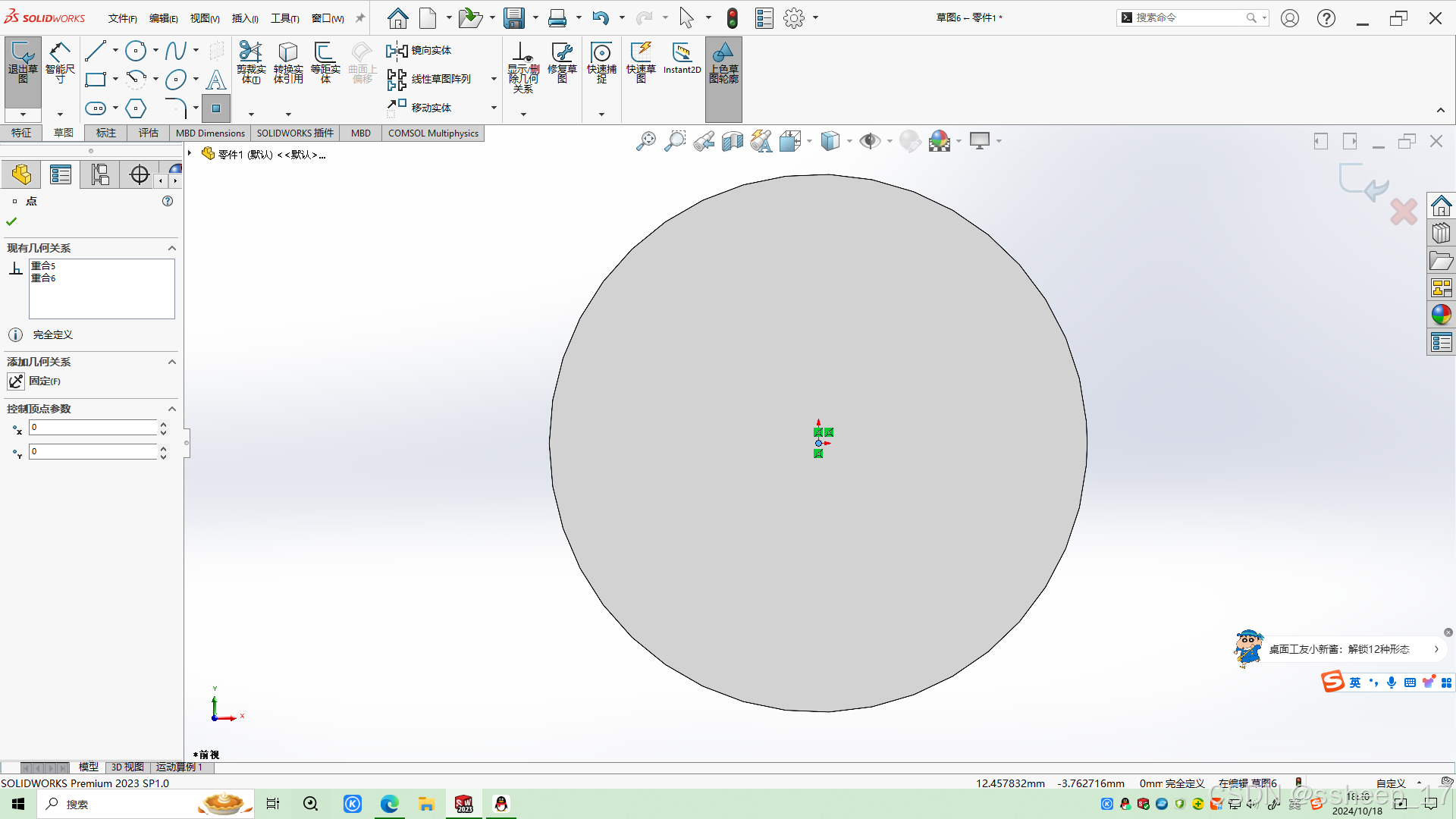

还是刚刚的圆棒，再其中心，点一个点，这个点就是螺纹孔的中心点

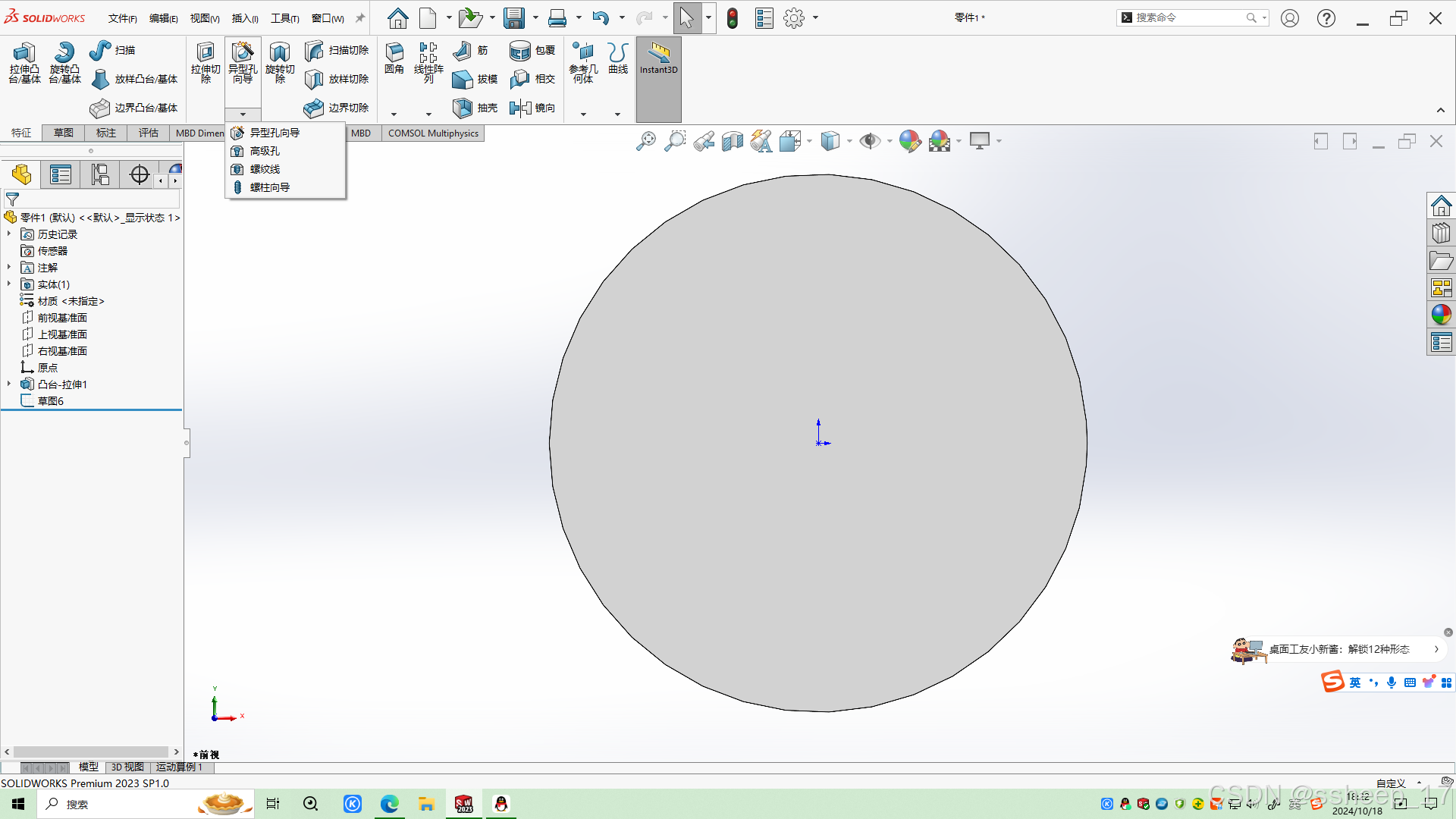

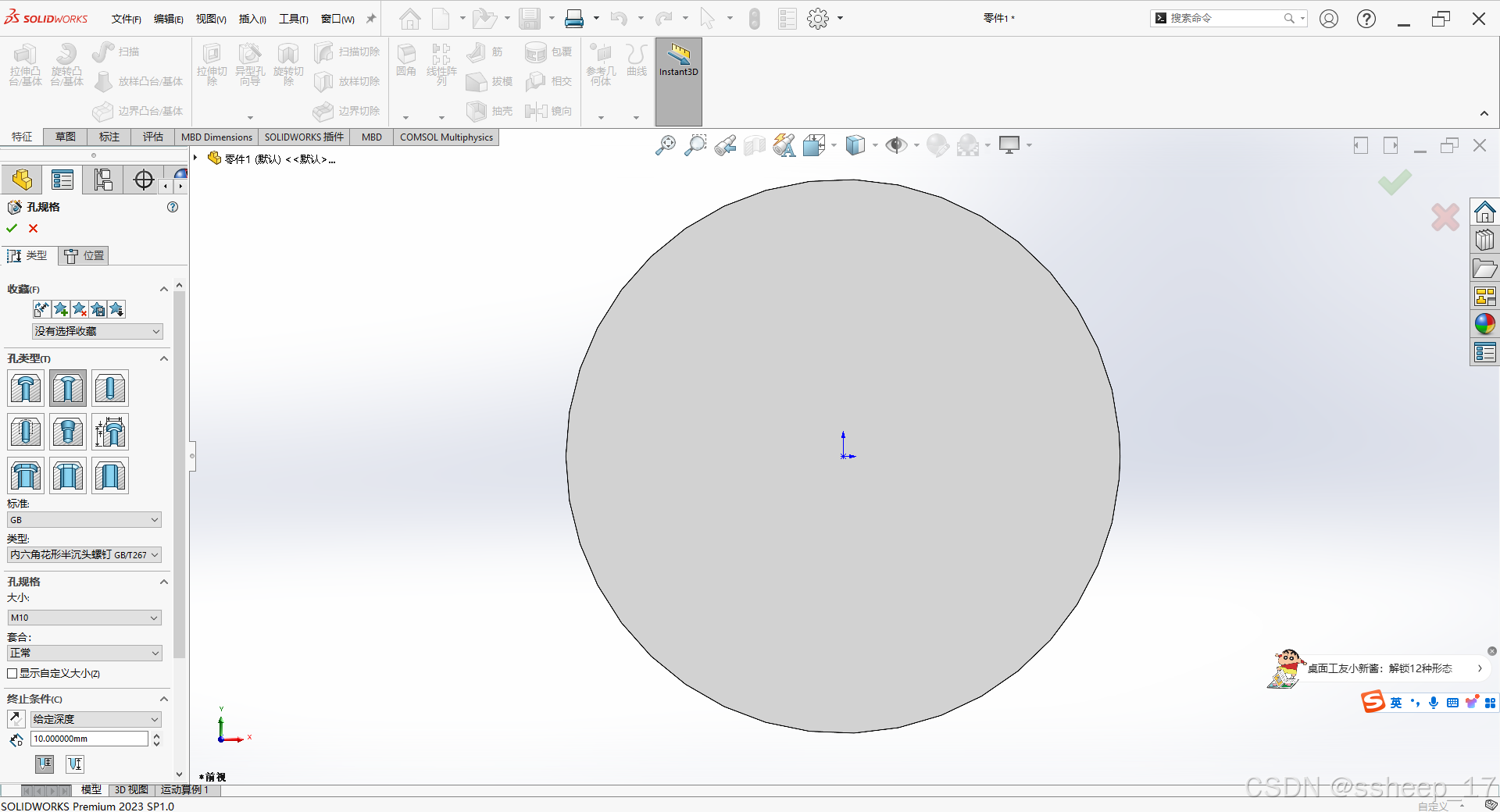

退出草图，点击“特征”，“异型孔向导”

根据自己需求选“孔规格”

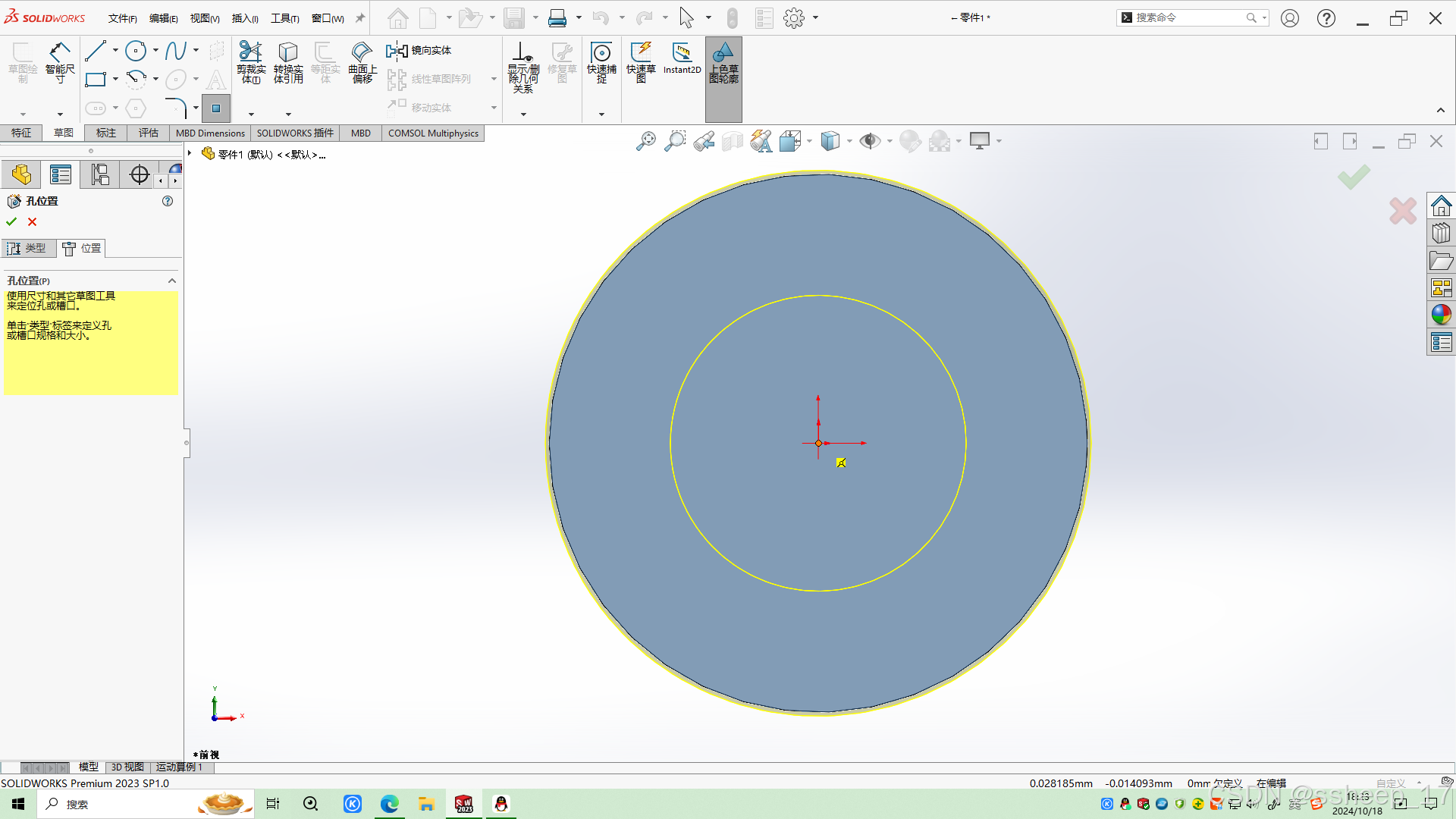

点击“位置”，“3D草图”，点击刚刚绘制的点

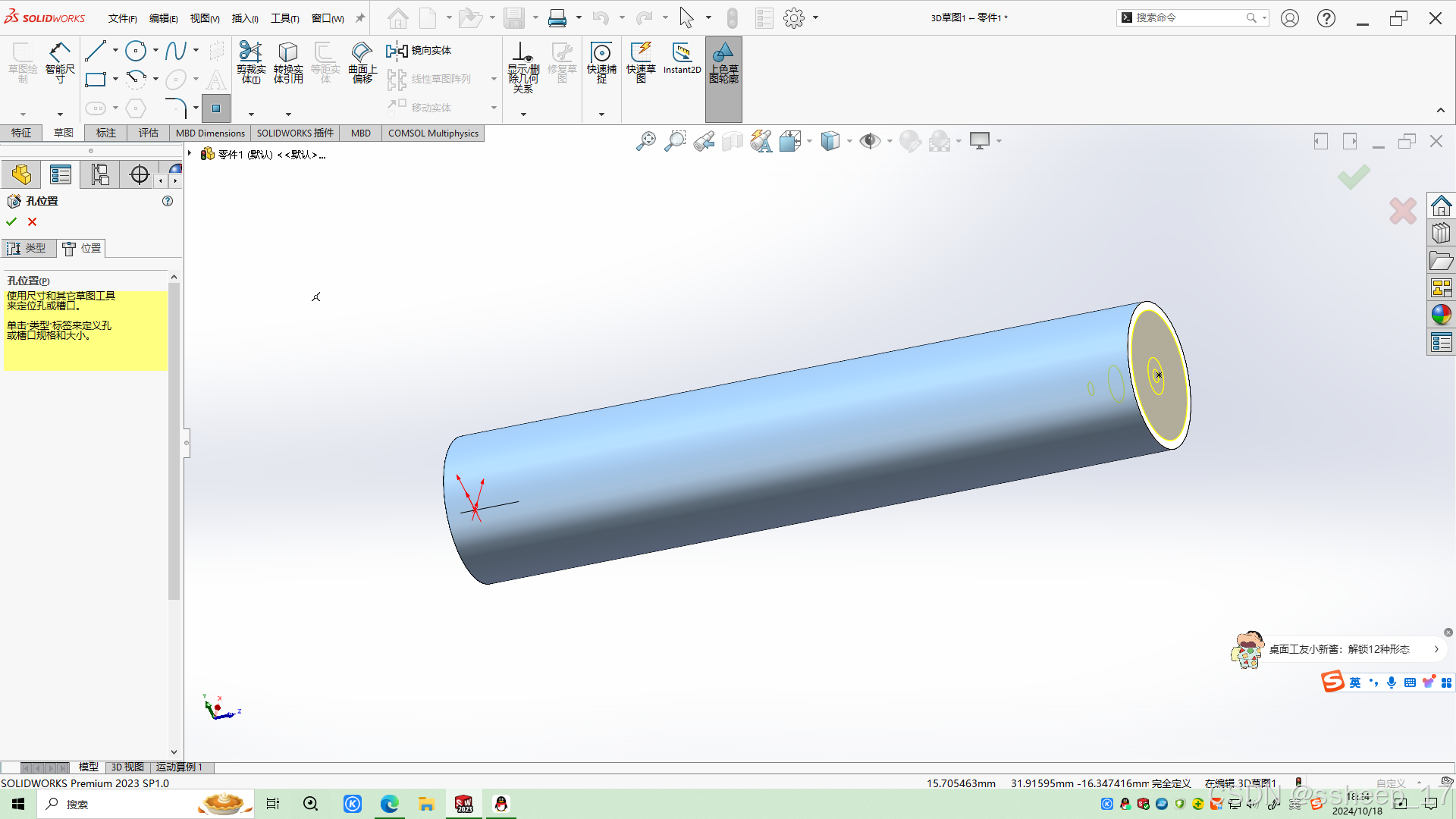

一定要确定实体的方面，和是否选定了基准面，否则会出错，一定要出现这种黄色的示意线，才算成功。

点击“确定”

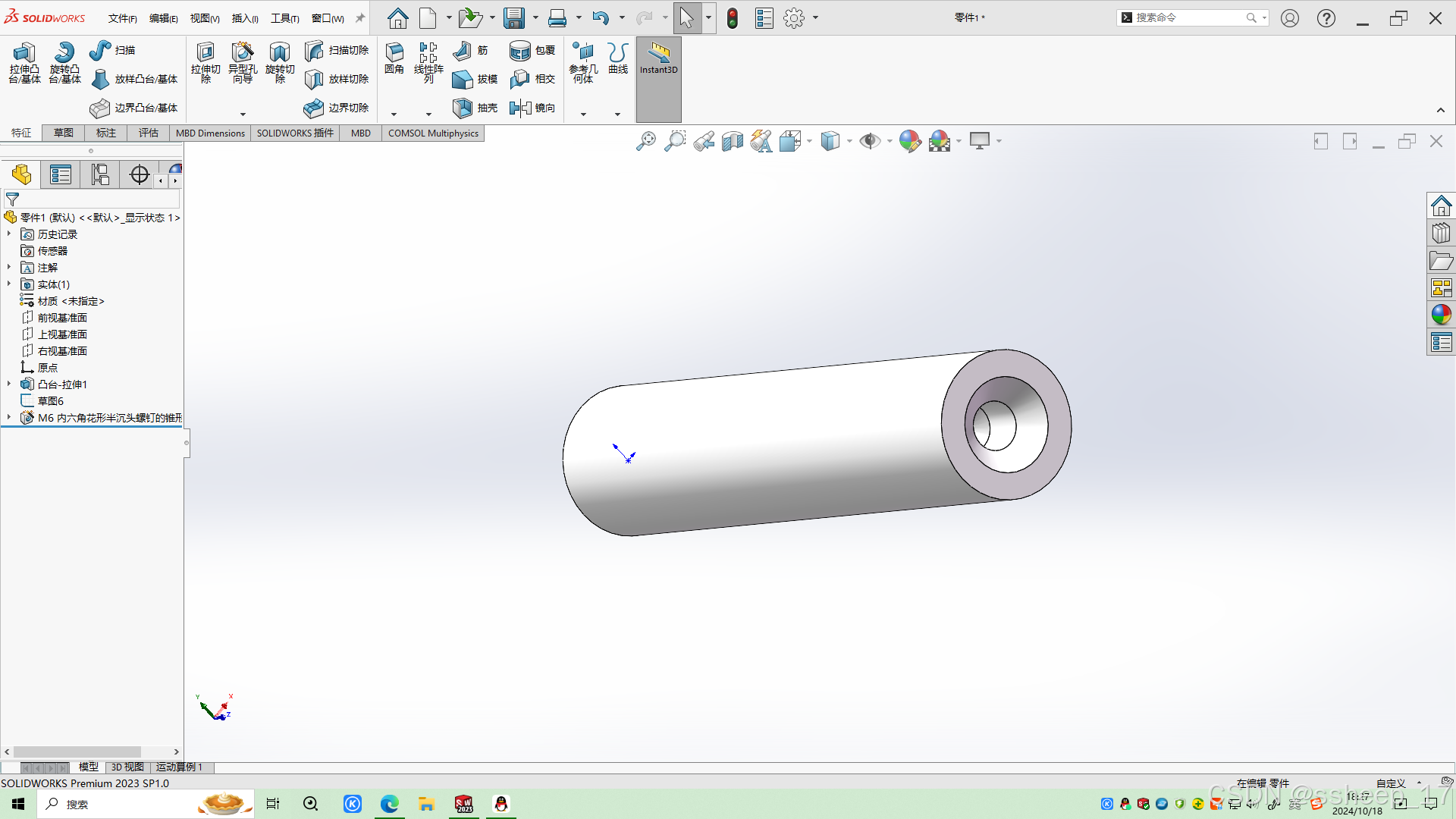

这个螺纹孔的样子和选定的孔类型有关。我这里选择的是沉头孔。一般有沉头孔、螺纹孔、通孔、销钉孔等等，可以自行选择。

以上就是三种画螺纹线的方法，以供参考。
