使用绘图机来写单线字

0x00：安装驱动及调试硬件

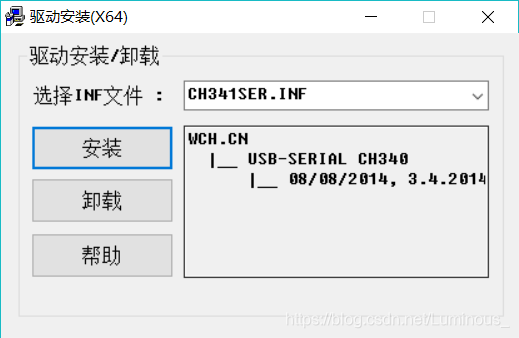

	CH341SER.EXE安装

在这里插入图片描述
硬件组装及连接舵机和步进电机到控制板（连接线路时不要连接数据线和电源，连接方法详情见资料包）。
安装微雕管家，连接数据线。

0x01：上电测试

正确连接数据线以后打开微雕管家，一般情况下会自动连接。
在这里插入图片描述

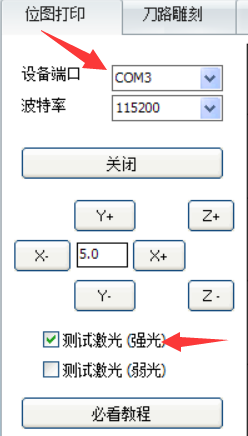

点击测试激光，看舵机是否正常工作。选中测试激光时舵机在十点钟方向，取消选中后舵机在十二点钟方向，不合适调整舵机位置后重新测试。

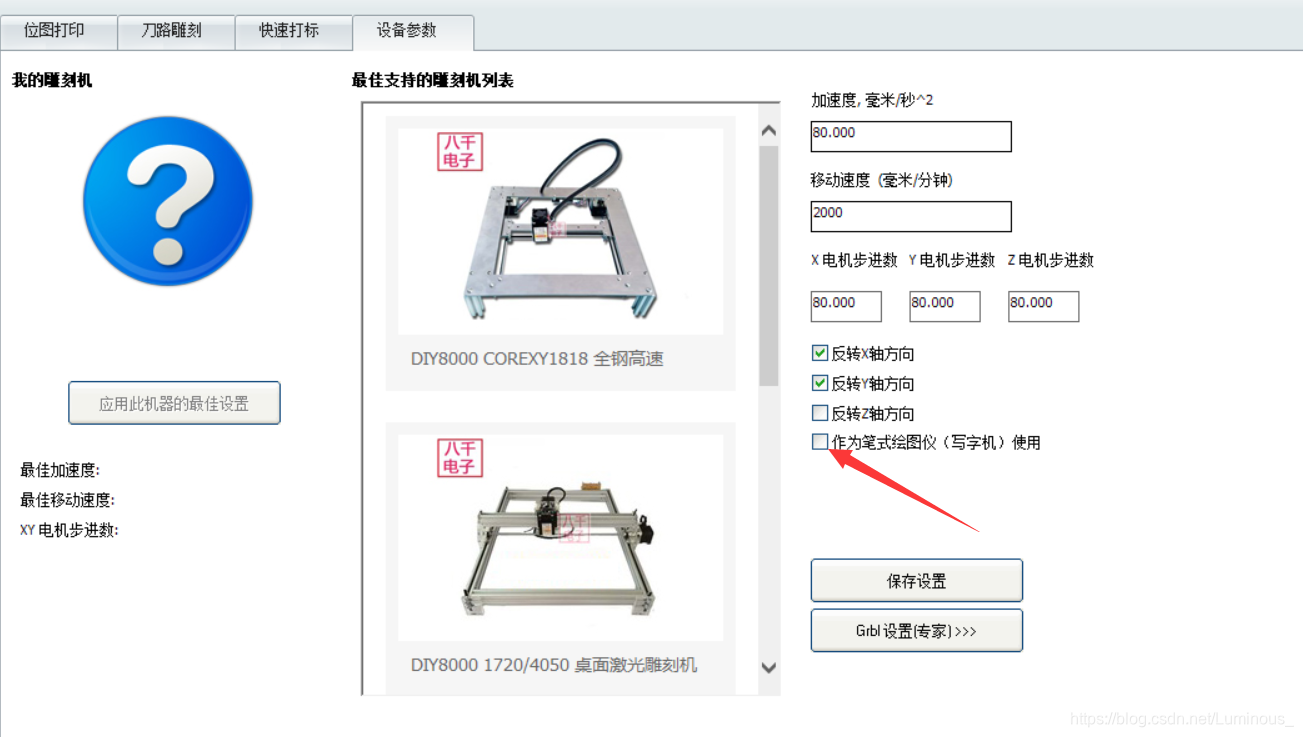

作为绘图机使用一定不要选，否则会无法正常工作。
调整好以后安装笔夹，测试能否抬笔和落笔。
在这里插入图片描述

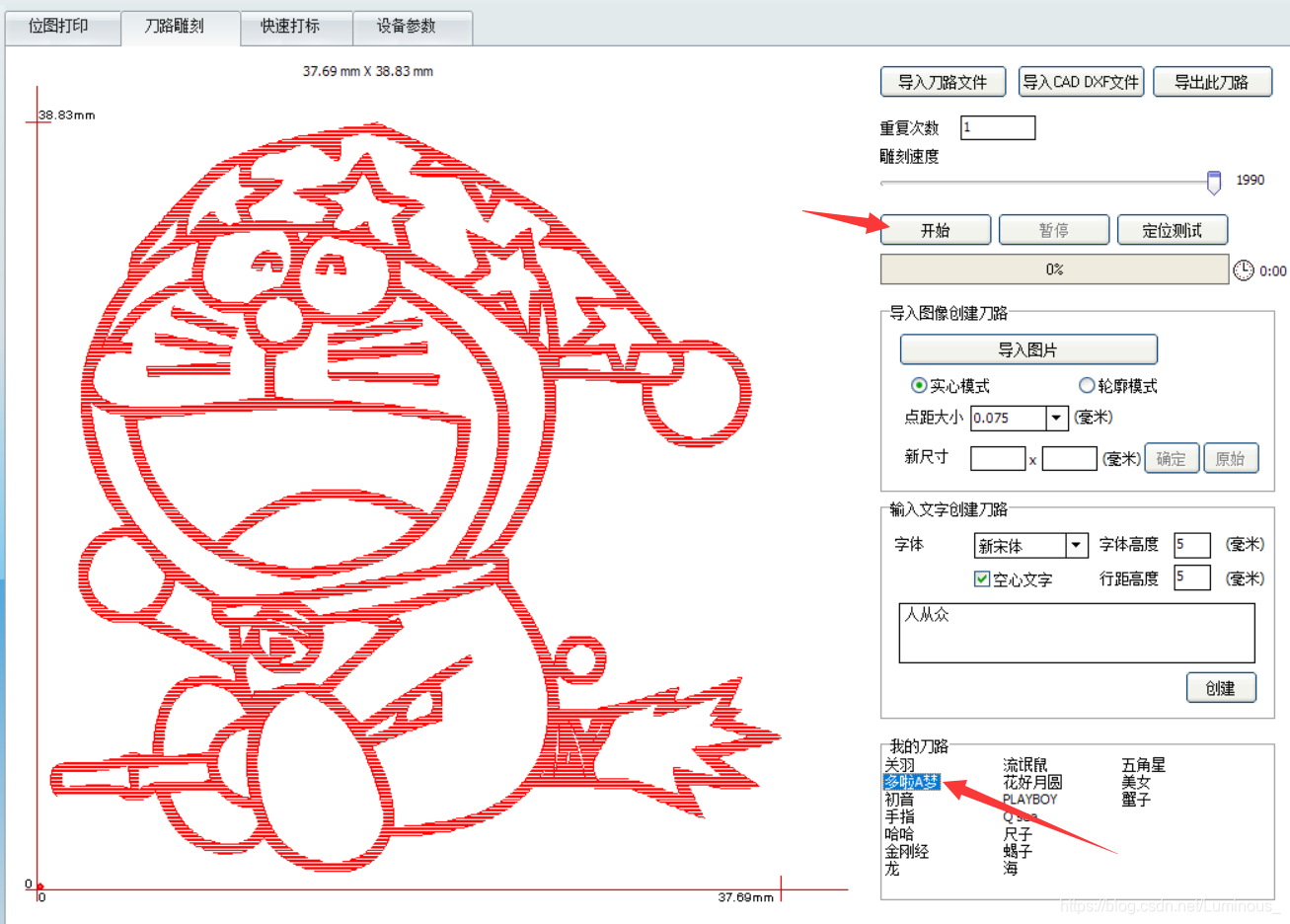

装上笔，调整笔的位置，选择一个刀路文件，点击开始。观察画出的图是否完整，不断线，重复调整直至完美。

0x02：制作自己手写体的字库

打开手写体网站 http://www.flexifont.com 并注册
在这里插入图片描述

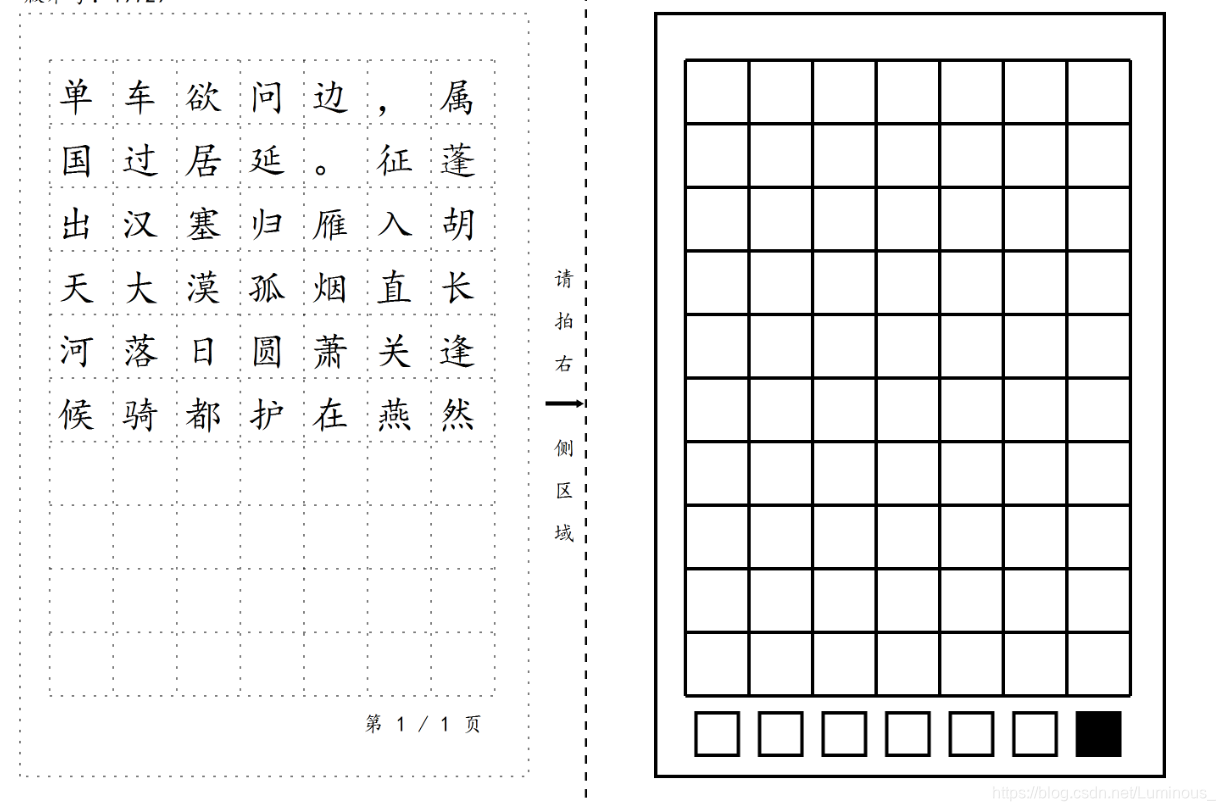

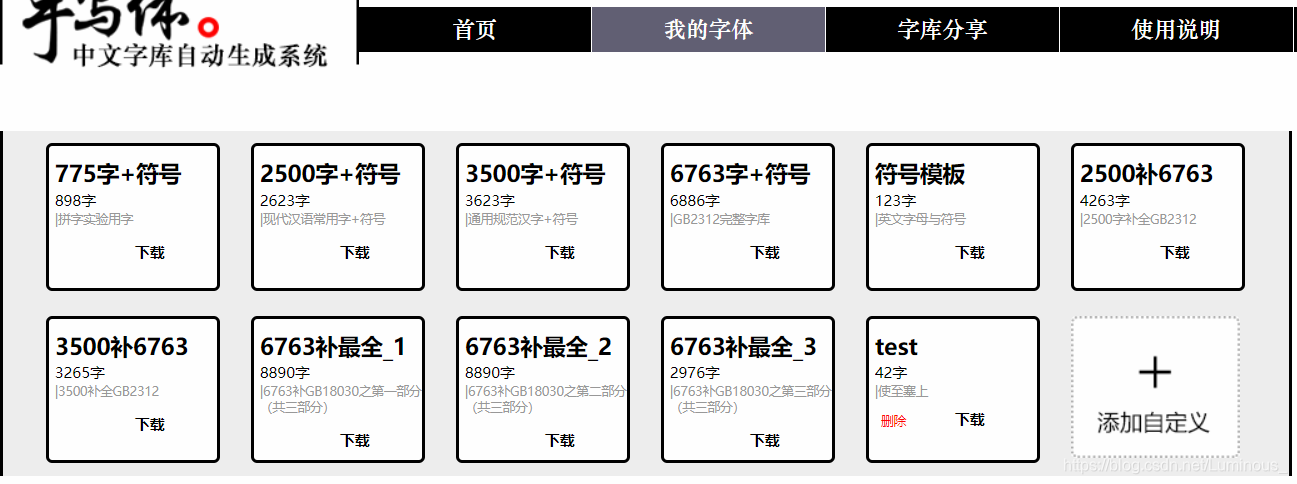

在模板下载中选择一个模板下载，打印出来然后书写上传。当然也可以自己创建模板（我懒，反正也用不到那么多字），例如我创建的test模板。具体操作和注意事项看网站使用说明，这里就不赘述了

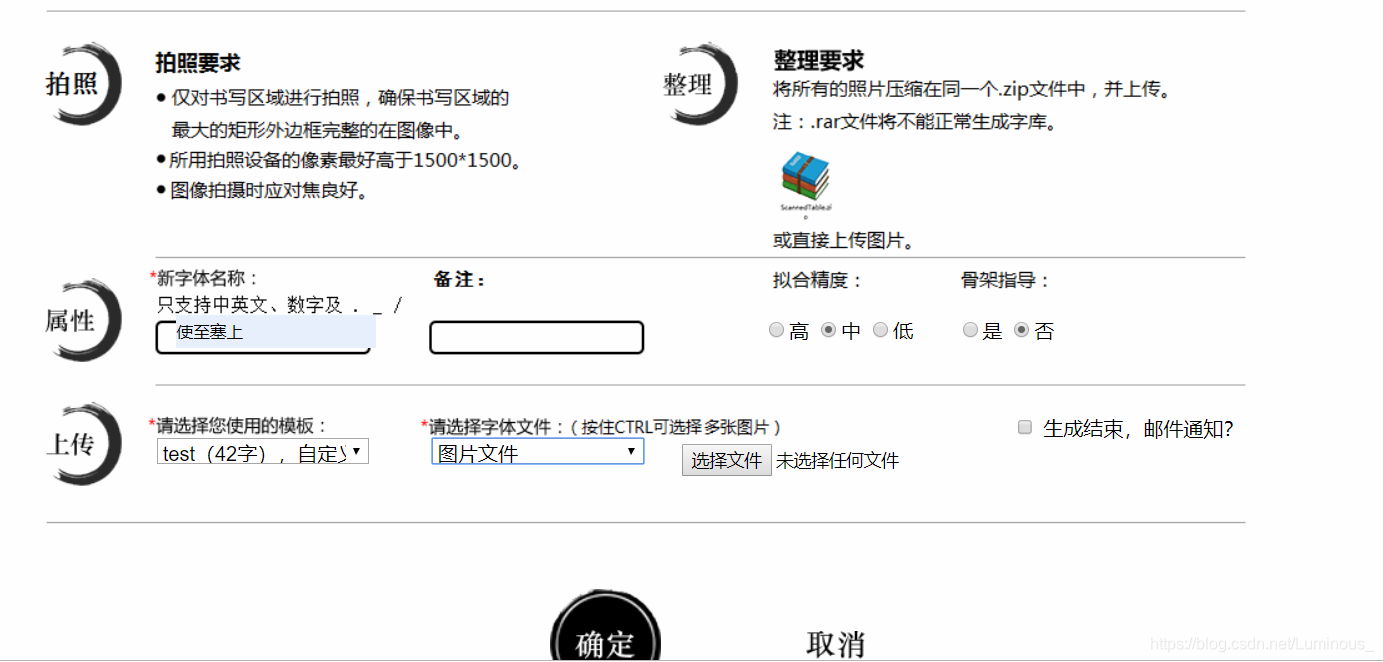

将模板对应的字写到右边的格子中，然后拍照，（上传图片的要求详见网站）首页点击字体上传，接下来要划重点了，新字体名称必须要中文，否则在下面的步骤中文泰软件无法识别。
在这里插入图片描述
上传后等待转换，转换时间因字库大小而定。生成好以后预览一下字库，没问题就能下载了

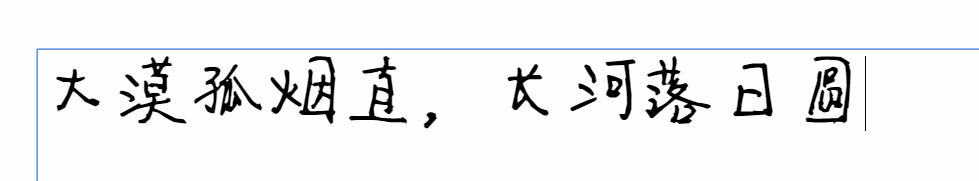

没问题，和我写的一样难看。下载字体。

0x03：添加字体到系统

在这里插入图片描述

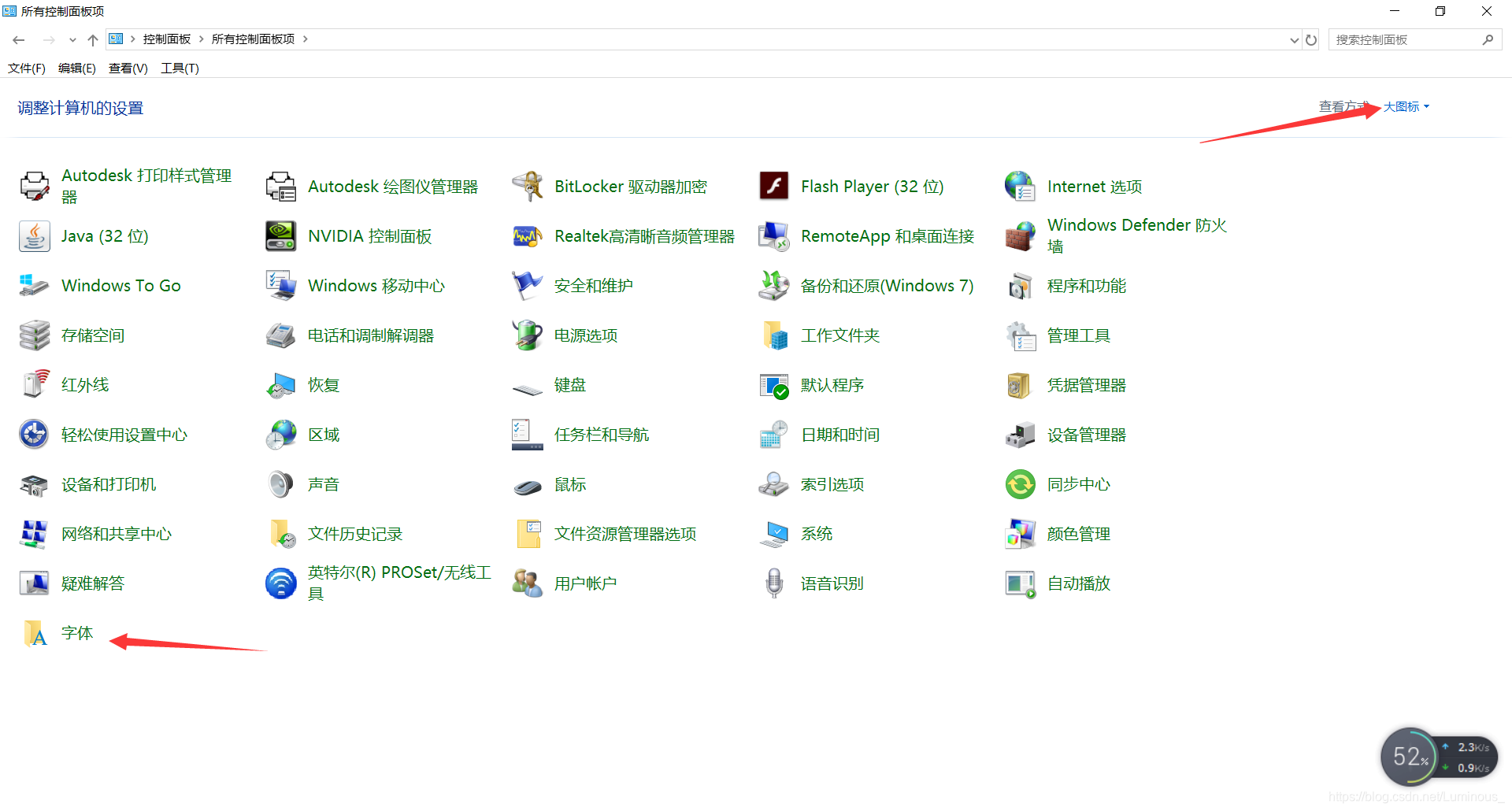

打开控制面板，大图标模式找到字体选项并打开，将生成的字体复制进来，会提示正在安装，安装结束以后就可以在你的电脑里使用自己的手写字体了。

0x04：安装文泰2002

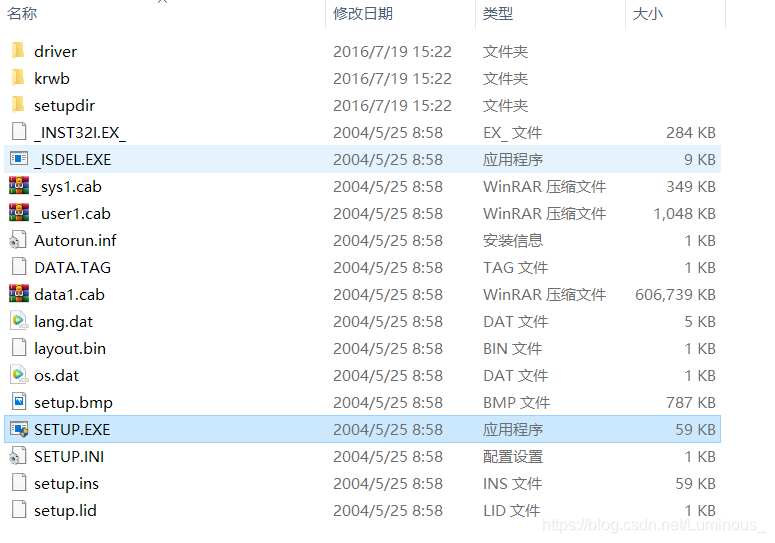

打开文泰安装包，双击setup.exe 根据提示安装
在这里插入图片描述

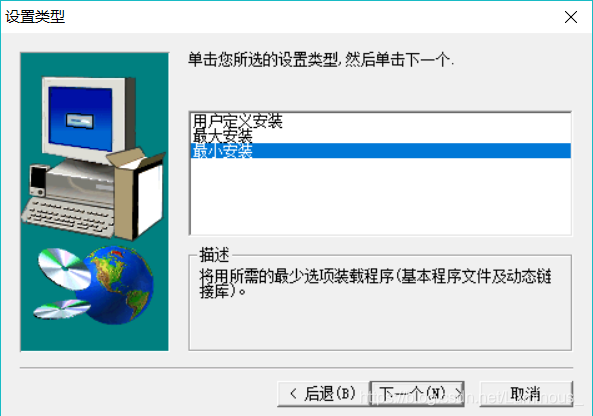

这一步选择最小安装就够了，因为我们用不到软件提供的那么多字体。
安装结束以后不要直接打开，按照资料包中的步骤绿色化一下，就可以得到界面丑丑的文泰2002了。

0x05：制作单线字并生成Gcode刀路文件

打开绿化后的文泰雕刻2002，设置页面大小

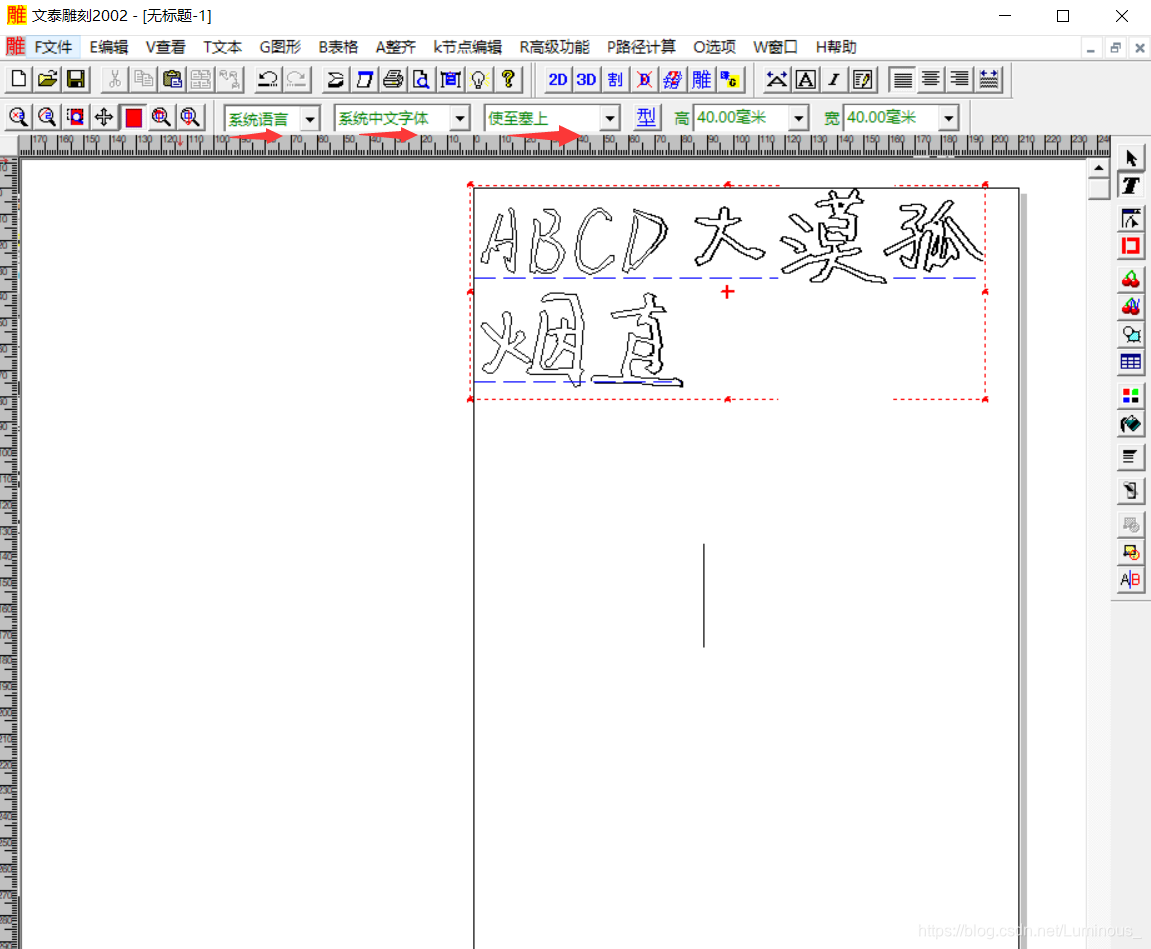

进入软件，设置字体，选择系统中文字体，选择我们制作的字库文件（一定要在创建字体时输入中文名称，要不然找不到的）
在这里插入图片描述

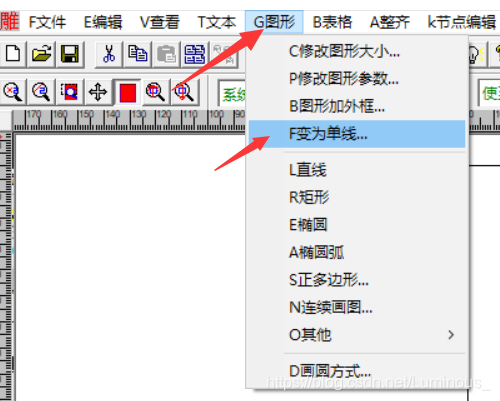

输入和排版之后，选中文字，点击图形-变为单线，最小线宽默认就可以

delate删掉之前的内容，只留下单线文字

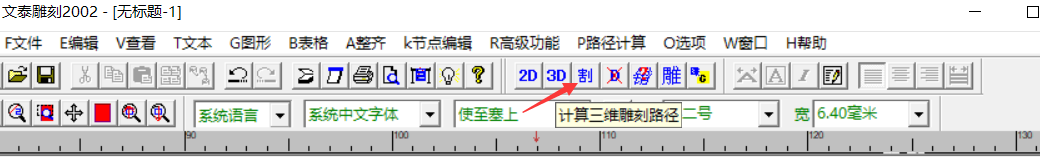

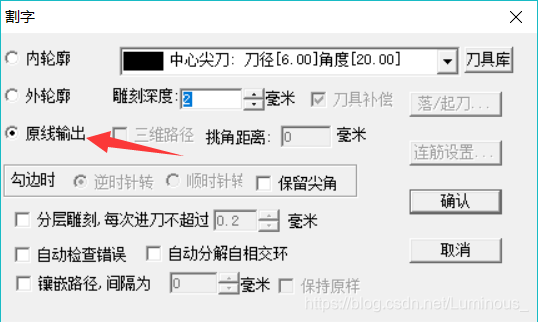

然后字就越来越难看了，接下来点割按钮，设置为原线输出

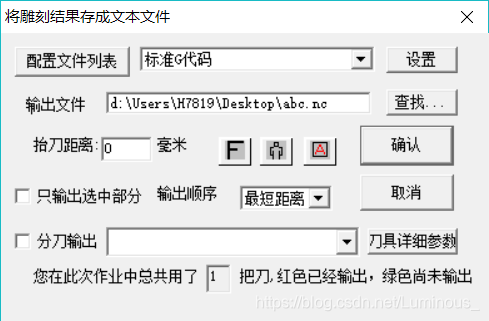

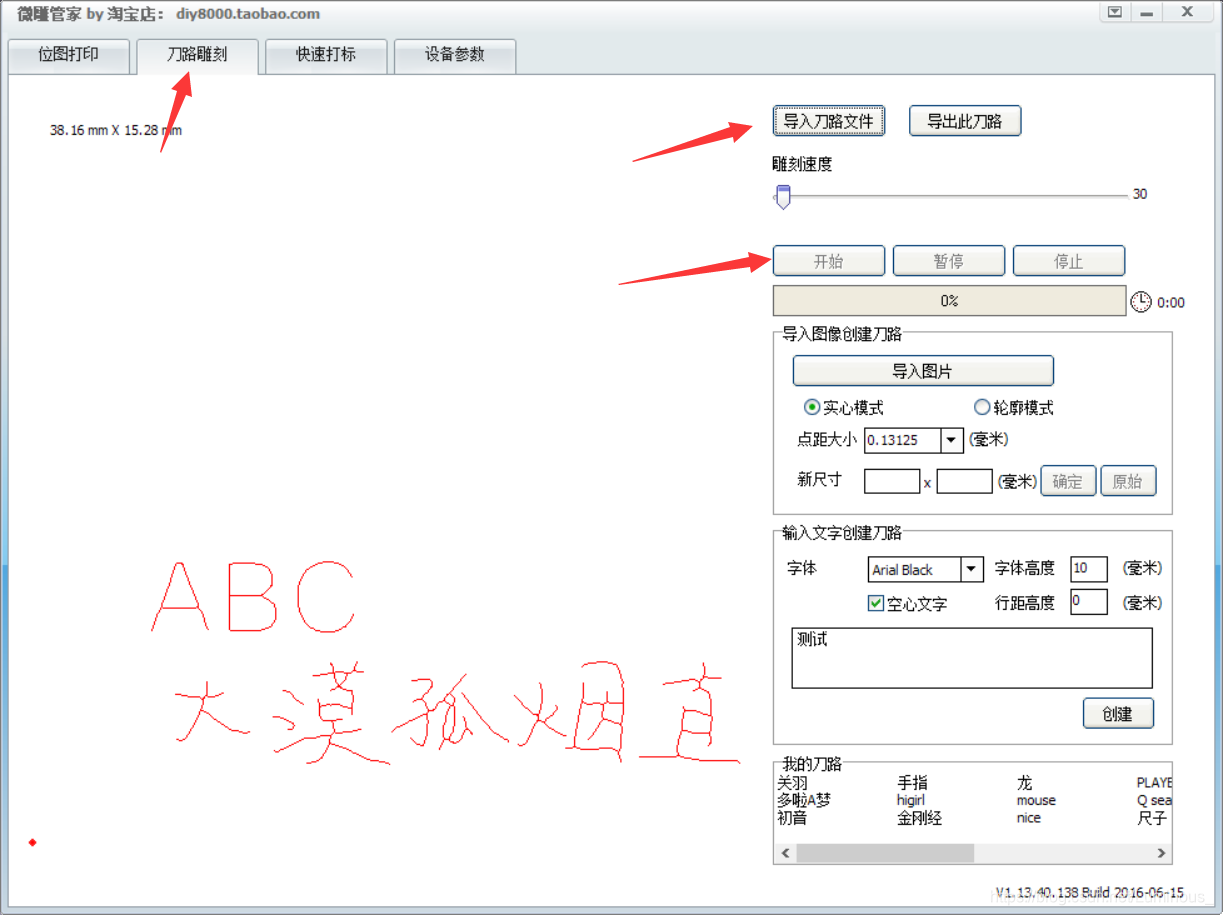

点击g代码输出,选择输出路径，点击确定就可以输出.nc格式的g代码
在这里插入图片描述
