本文提供了一个基于ANSYS Fluent的流固双向耦合算例，涉及柔性管道与支架结构。计算过程中，管道模型被简化，网格划分策略被详细阐述，包括流体域和结构域的设置。工程数据、边界条件、动网格设置以及瞬态结构的配置都有所提及。特别指出，在流固耦合中可能出现的ANSYS软件连接问题及解决办法，强调了命名规范、计算顺序和网格质量的重要性。最后展示了流固耦合计算的部分结果。
声明：
- 本算例仅作为学术交流使用，未经作者允许不得转载。
- 本算例使用的参数不准确，只是交待计算过程，计算思路及系统设置的注意事项，对于结果的精度不作探讨。
- 本文一些操作步骤与之前文<一个基于fluent的柔性管道的流固双向耦合算例中相近>https://blog.csdn.net/Lvyou2008/article/details/131207594
物理模型

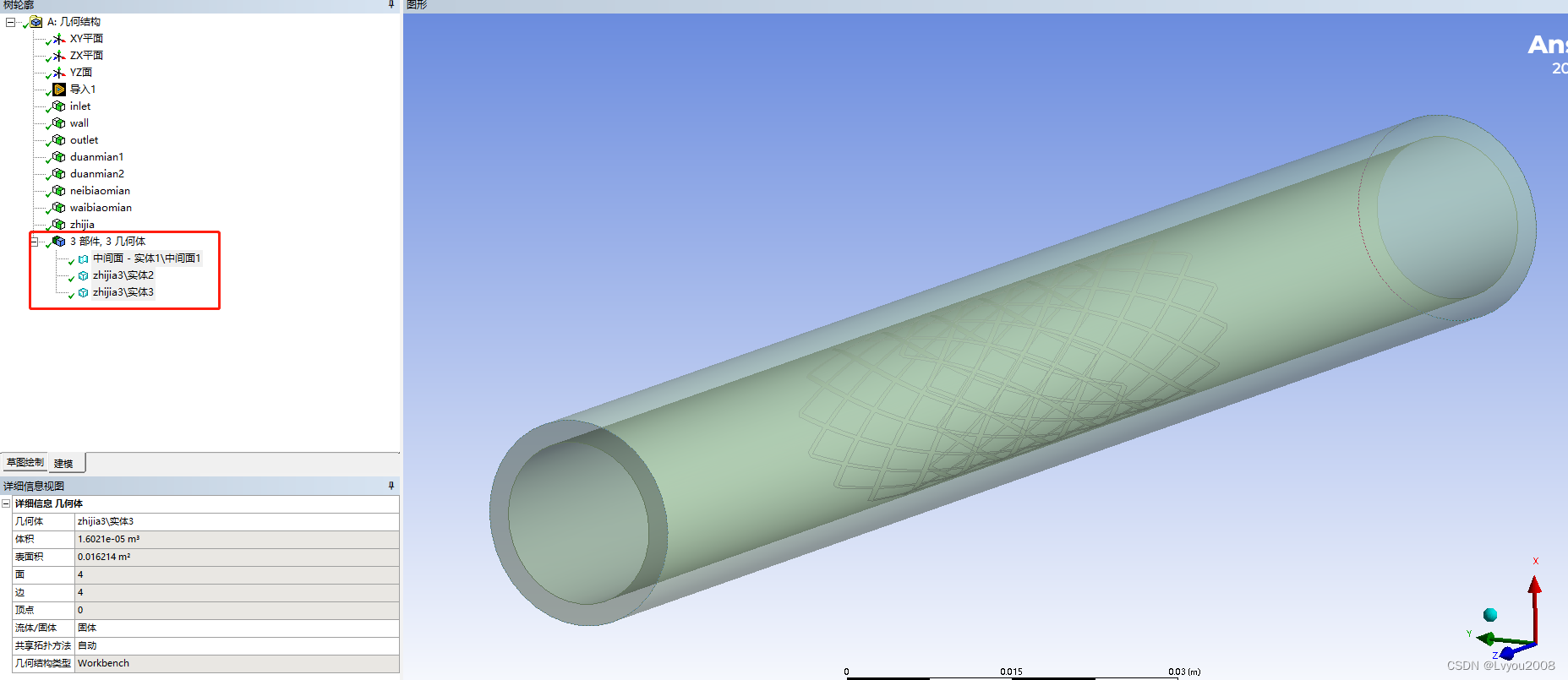

物理模型为一根半径为15mm，厚度为2mm的管道，流体域在其内部，外壳为固体和网状支架结构，其中由于支架结构的直径未0.2mm，较直径15mm的管道要少得多，故出于简化模型，提高计算效率的考虑，将支架简化未中间面的做法。使用ansys DesignModel对模型命名。进口压力为16000Pa，进口流速为周期性波动，其表达式为如下图所示
网格划分

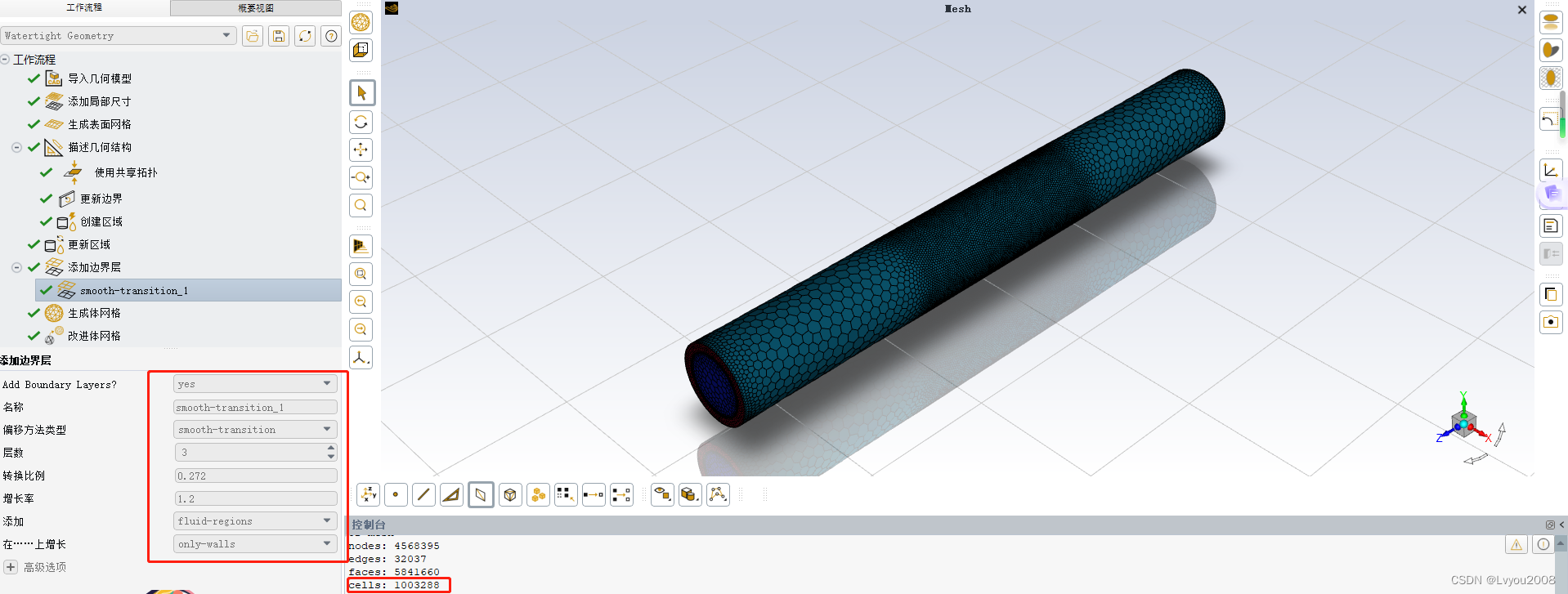

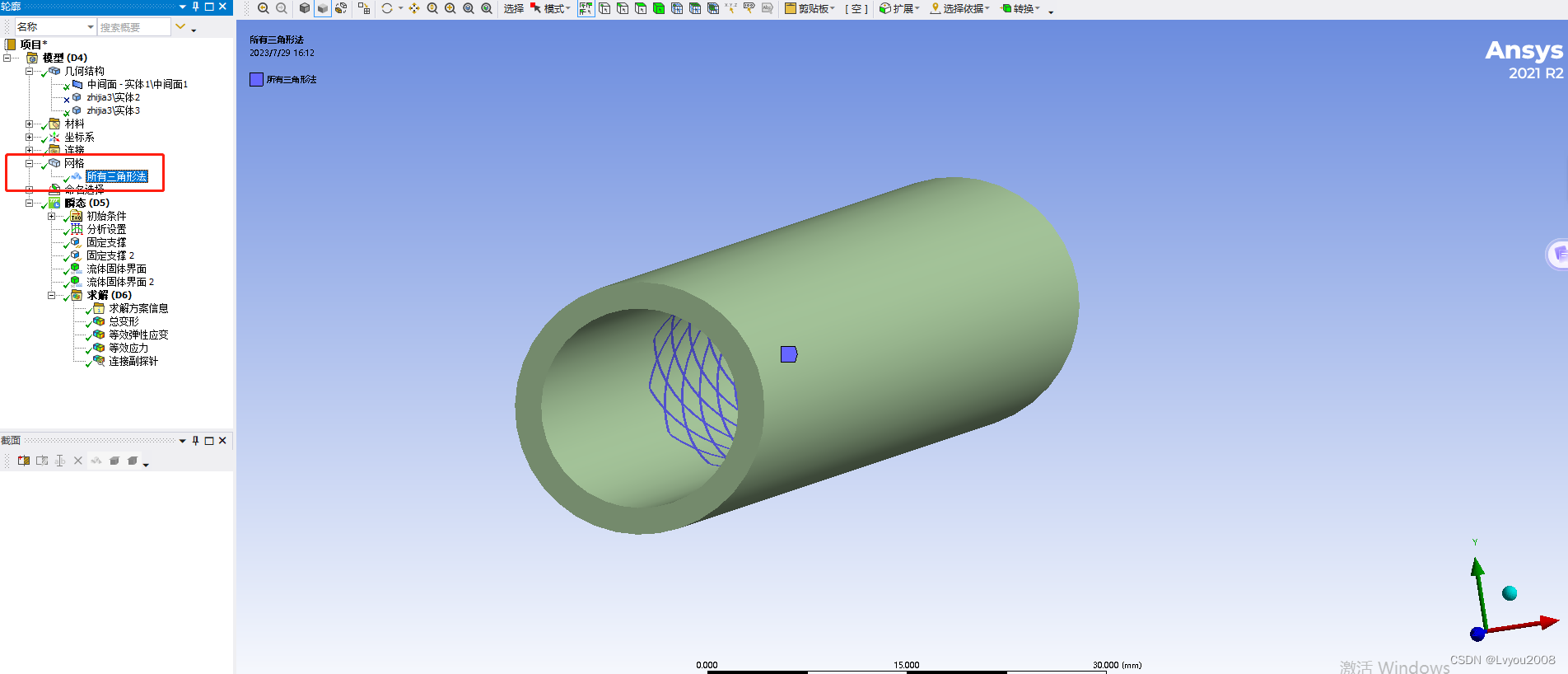

网格划分分为两个阶段，一个为fluenti里面的网格划分，一个为瞬态仿真中的网格划分，出于对计算资源的考虑，管壁厚度选择一层网格，原则上需要3-5层网格进行网格划分，瞬态态结构的网格划分如下图所示，对于支架，采用三角形网格作为单位。流体域的网格划分采用之前文章中的操作步骤。
工程数据的设定
双击瞬态结构中工程数据一栏，操作如下图所示；本算例管道泊松比为0.47，选择的是剪切模量为200Mpa，但其实系统会自动换算，只要选择合适自身的模量即可，操作完成后返回原界面，同时选择支架材料未钛合金。
Fluent的设置

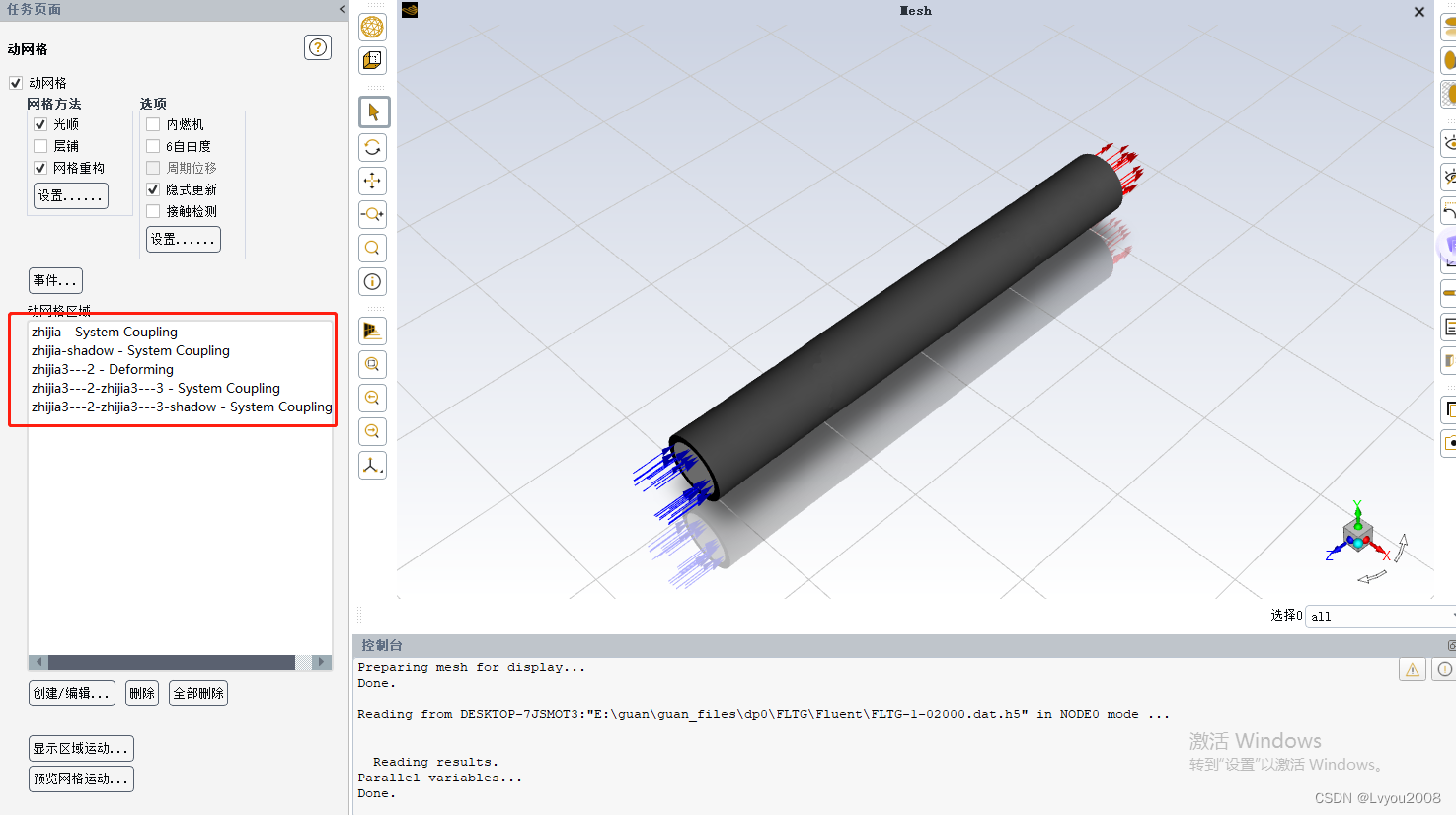

进出口的边界条件设定，物料性质的修改，与之前文章相近，这里不做赘述，主要说明动网格设置中，需要设置流体域与管道，流体域与支架之间的耦合，如下图所示
瞬态结构的设置

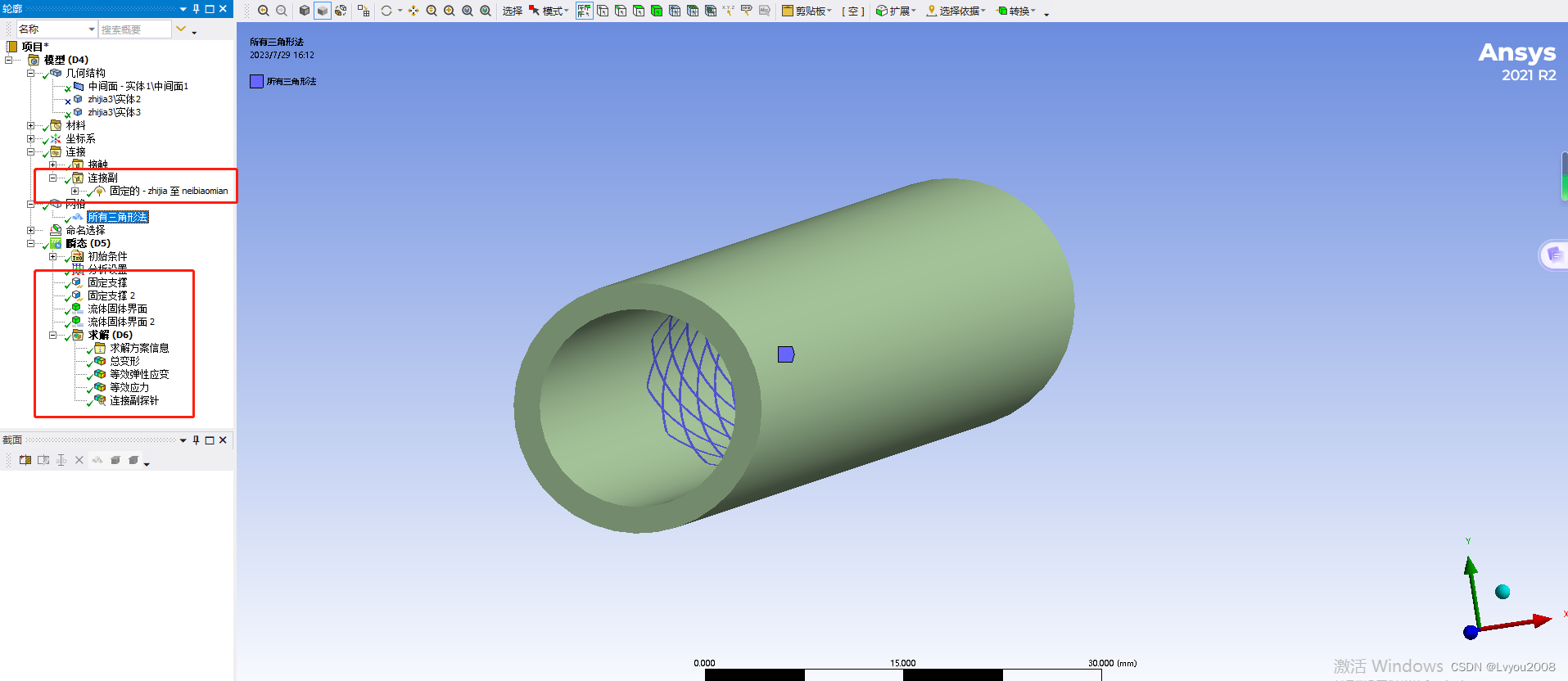

瞬态结构设置与之前文章相近，需要注意的是要设置连接副，将支架的中间面与管道内壁固定，防止发生位移，导致网格畸变，系统无法收敛。
流固耦合的注意事项

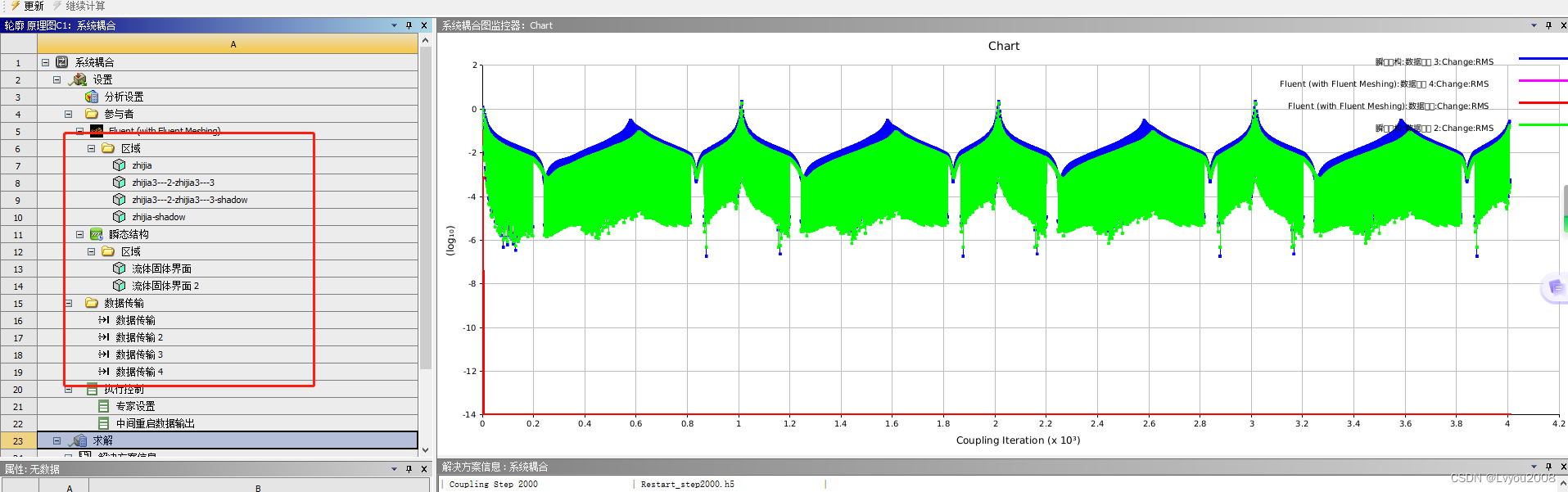

流固耦合的设定如下，需要设置支架的中间面与流体域的耦合，以及管道内壁与流体域之间的耦合，
注意事项：
ANSYS的耦合有bug，不时会出现两个软件连接不上的问题，遇上此问题时，主要考虑以下三种情况：
- 命名是否规范，尤其是fluent自带的网格软件重新网格化后会出现重新命名的情况，对此规范命名，能用英文字母不要用数字或者其他符合
- 流体作瞬态计算时，尽量让结构先行计算，后再返回fluent计算，同时设置适当的网格数量及网格质量，确保不会出现负网格和网格畸变
以上操作都完成，还出现两个软件连接问题，则尝试重启或者换台电脑计算，大部分ansys软件在耦合过程中都会有bug，本算例我经过两天调整网格，计算设置仍然未能连接两个软件的耦合，一次偶然重启后，系统就可以运行了，可见ANSYS的耦合系统做得并不好。
结果展示

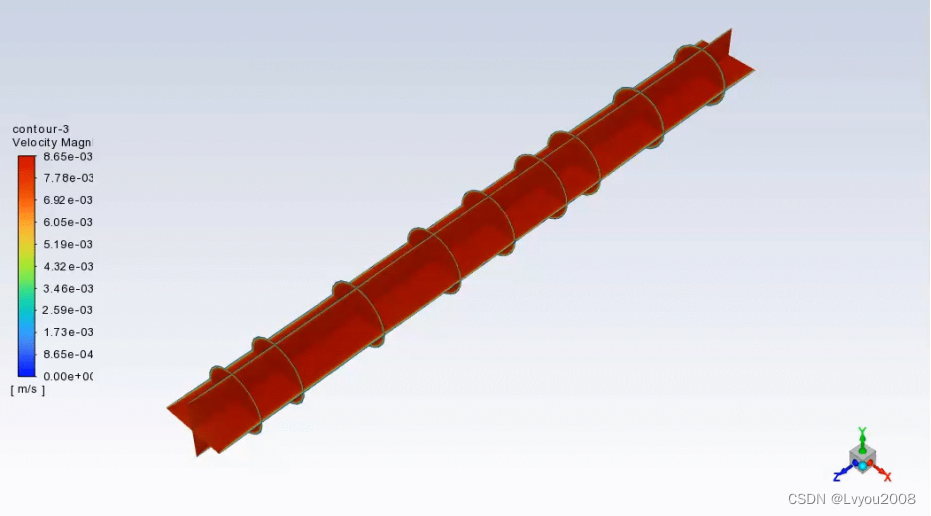

流固耦合支架计算结果
由于只是操作方法及仿真思路的探讨，如未做网格无关的操作。
流固耦合计算结果
