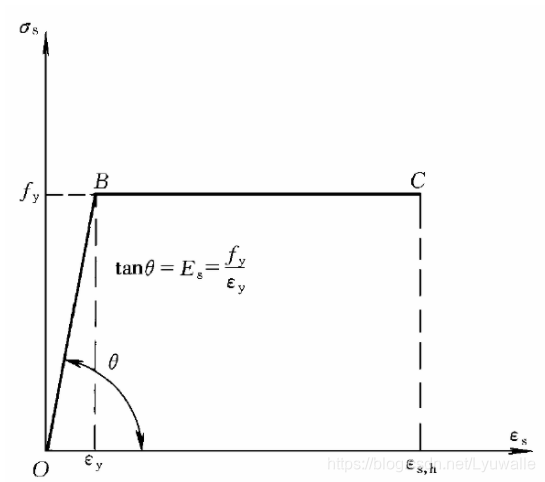

1.理想弹塑性模型

在这里插入图片描述

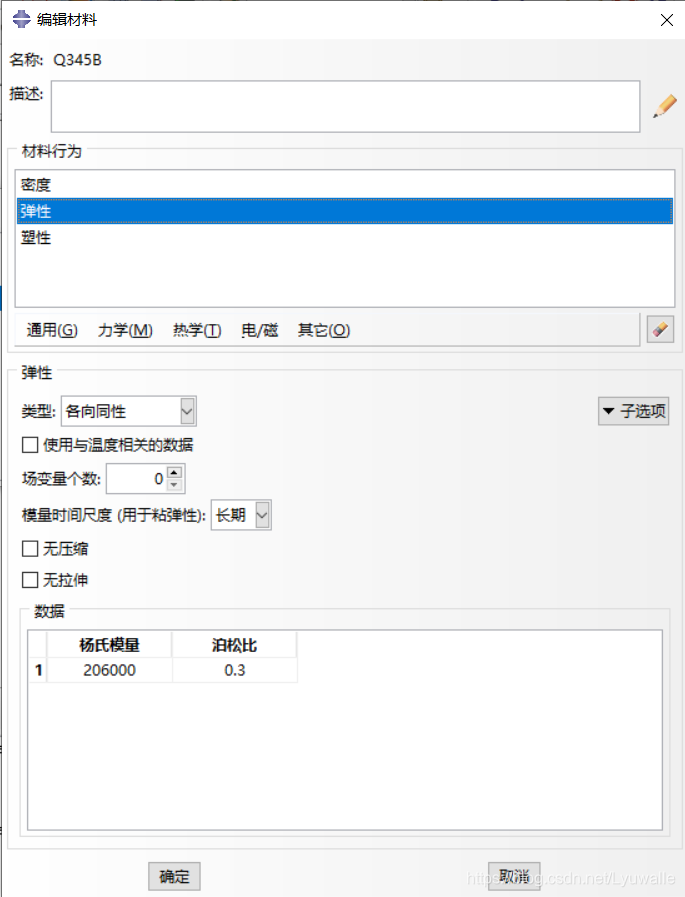

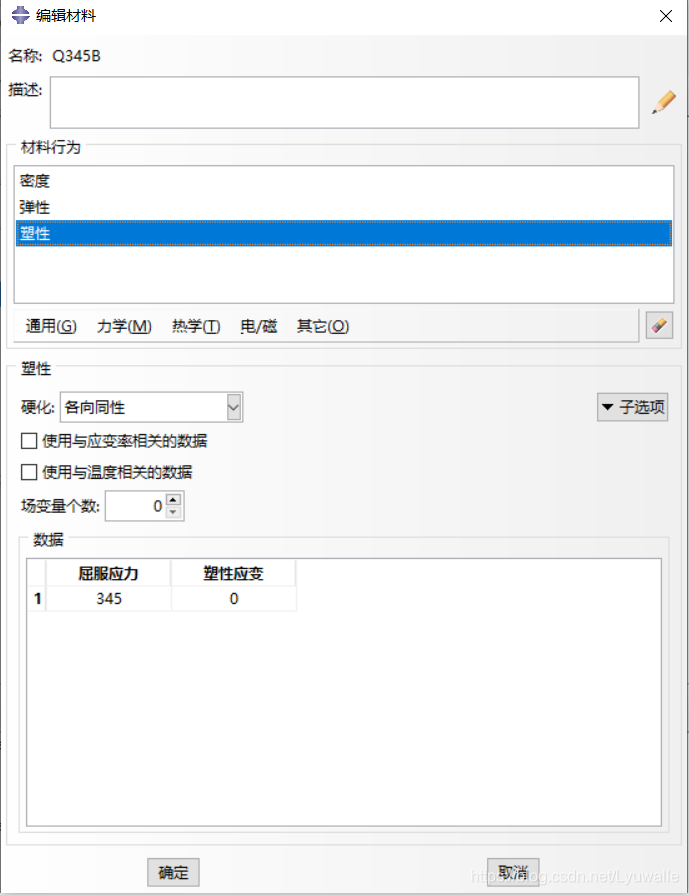

直接在abaqus中的塑性部分输入屈服应力对应的屈服应变即可。以Q345B为例，
在这里插入图片描述
在这里插入图片描述

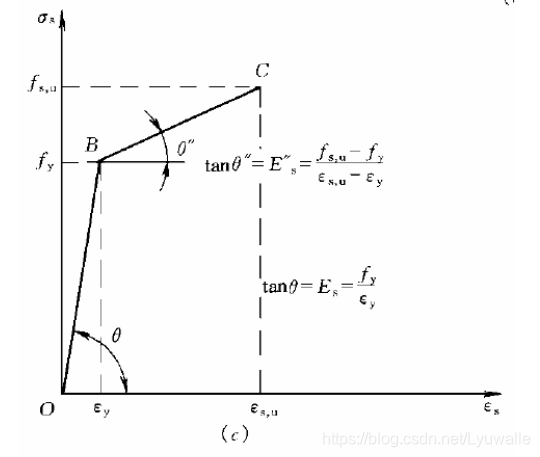

2. 双折线模型

在这里插入图片描述

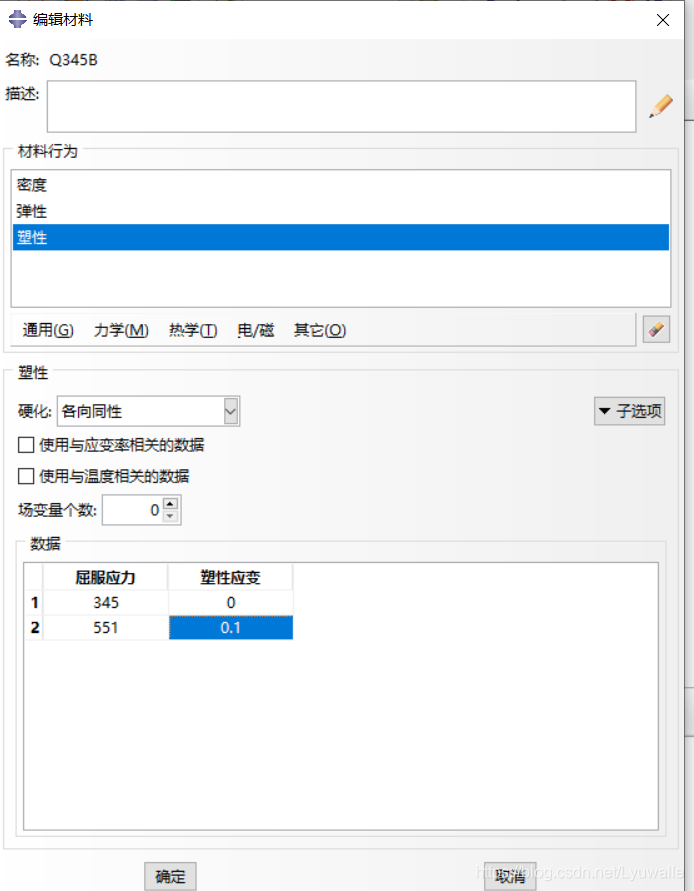

取第二段的斜率为0.01Es，Es为钢材的弹性模量。Q345B钢材的屈服强度为345MPa，极限抗拉强度可以达到510-600MPa。则取第一个点为(345,0)，第二个点可以设为(551,0.1)。使得两个点之间的斜率为0.01Es
在这里插入图片描述
