10.12 特殊坐标轴绘图

前面介绍了基本的二维绘图函数的使用，但其中无论是直角坐标系函数极坐标系，用到的坐标轴的刻度都是线性刻度，但是在实际的许多情况中，数据都出现指数型的变化规律，这时，如皋再用线性刻度来描述曲线，则处于低次幂的部分数据就无法清晰地表现出来，当然，也可以利用双坐标轴绘图，对指数数据进行局部放大，但这比较麻烦，MATLAB提供了更简便的方法来解决对数数据的问题，分别是semilogx函数、semilogy函数和loglog函数

（1）semilogx函数

semilogx函数的使用格式和plot基本相同

semilgox（Y）

semilogx（X1,Y1,X2,Y2，......）

semilogx（X1,Y1,LineSpecl,X2,Y2,Spec2,....）

semilogx函数绘制图形时，x轴采用对数坐标，若没有指定使用的颜色，当所画线条较多时，semilogx函数将自动使用由当前的ColorOrder和LineStyleOrder属性所指定的颜色顺序和线型顺序来绘制线条。

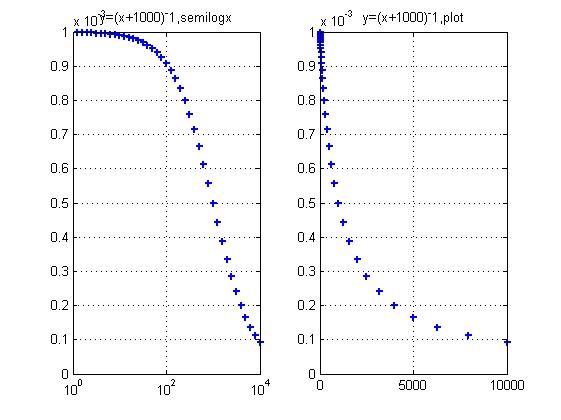

semilogx函数与plot函数对比

x=10.^(0.1:0.1:4);
y=1./(x+1000);
subplot(1,2,1);semilogx(x,y,'+','MarkerSize',5,'LineWidth',2);title('y=(x+1000)^-1,semilogx');
grid on
subplot(1,2,2);plot(x,y,'+','MarkerSize',5,'LineWidth',2);title('y=(x+1000)^-1,plot');
grid on

（2）semilogy函数

semilogy函数使用的格式与semilogx函数相同，绘制图形时，y轴采用对数坐标，如果没有指定使用的颜色，当所画线条较多时，semilogy将自动使用由当前的ColorOrder和LineStyleOrder属性所指定的颜色顺序和线型顺序来绘制曲线。

（3）loglog函数

loglog函数使用的格式与semilogx函数相同，绘制图形时，x轴与y轴均采用对数坐标。

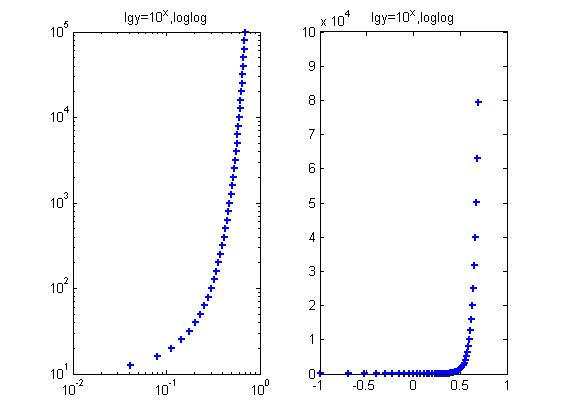

loglog函数与plot函数对比：

 a=0.1:0.1:5;x=log10(a);y=10.^a;
subplot(1,2,1);loglog(x,y,'+','MarkerSize',5,'LineWidth',2);title('lgy=10^x,loglog');
subplot(1,2,2);plot(x,y,'+','MarkerSize',5,'LineWidth',2);title('lgy=10^x,loglog');
