iOS蓝牙协议

背景

• 在iOS开发过程中，在与一些硬件设备通信时，不可避免的要使用蓝牙，开发使用CoreBluetooch框架，BLE蓝牙4.0，那么蓝牙是怎么通信的呢？
• 目前所有的 BLE 应用都基于 GATT建立连接，两个BLE设备，通过 Service 和 Characteristic 进行通信

认识

• MFi：make for ipad ,iphone, itouch 专们为苹果设备制作的设备，开发使用 ExternalAccessory 框架。认证流程挺复杂的，而且对公司的资质要求较高，无限制。
• BLE：buletouch low energy，蓝牙 4.0 设备因为低耗电，所以也叫做 BLE，开发使用 CoreBluetooth 框架。
• GATT Profile（Generic Attribute Profile）：GATT 配置文件是一个通用规范，用于在 BLE 链路上发送和接收被称为 “属性”（Attribute）的数据块。目前所有的 BLE 应用都基于 GATT。
  1，定义两个 BLE 设备通过叫做 Service 和 Characteristic 的东西进行通信。中心设备和外设需要双向通信的话，唯一的方式就是建立 GATT 连接。
  2，GATT 连接是独占的。基于 GATT 连接的方式的，只能是一个外设连接一个中心设备。
  3，配置文件是设备如何在特定的应用程序中工作的规格说明，一个设备可以实现多个配置文件。
• GAP（Generic Access Profile）：用来控制设备连接和广播，GAP 使你的设备被其他设备可见，并决定了你的设备是否可以或者怎样与合同设备进行交互。
  1，GATT 连接，必需先经过 GAP 协议。
  2，GAP 给设备定义了若干角色，主要两个：外围设备（Peripheral）和中心设备（Central）。
  3，在 GAP 中外围设备通过两种方式向外广播数据：Advertising Data Payload（广播数据）和 Scan Response Data Payload（扫描回复）。
• Profile：并不是实际存在于 BLE 外设上的，它只是一个被 Bluetooth SIG（一个以制定蓝牙规范，以推动蓝牙技术为宗旨的跨国组织）或者外设设计者预先定义的 Service 的集合。
• Service：服务，是把数据分成一个个的独立逻辑项，它包含一个或者多个 Characteristic。每个 Service 有一个 UUID 唯一标识。UUID 有 16 bit 的，或者 128 bit 的。16 bit 的 UUID 是官方通过认证的，需要花钱购买，128 bit 是自定义的，可以自己设置。每个外设会有很多服务，每个服务中包含很多字段，这些字段的权限一般分为读 read，写 write，通知 notiy 几种，就是我们连接设备后具体需要操作的内容。
• Characteristic：特征，GATT 事务中的最低界别，Characteristic 是最小的逻辑数据单元，当然它可能包含一个组关联的数据，例如加速度计的 X/Y/Z 三轴值。与 Service 类似，每个 Characteristic 用 16 bit 或者 128 bit 的 UUID 唯一标识。每个设备会提供服务和特征，类似于服务端的 API，但是机构不同。
• Description：每个 Characteristic 可以对应一个或多个 Description 用户描述 Characteristic 的信息或属性。
• Central、Peripheral：中心设备和外围设备，发起连接的是 Central，被连接的设备为 Peripheral。

案例

通信准备

以一个大厂蓝牙门锁项目为例：

• 首先要分清那个是中心设备，哪个是外围设备，这取决于通信需求，对于iOS门锁项目来说，iOS的App是作为contral需要数据，门锁是作为peripheral外围设备 提供数据
• 然后peripheral就是不断发送广播，希望被central中心设备找到，广播信息中包含设备名字，设备信号强度等等，如果是温度调节器，广播信息中就包含当前设备温度
• 然后central中心设备的作用则是去扫描寻找，找到需要连接的peripheral
• 当central与需要连接的peripheral成功连接，便可获取peripheral提供的所有service服务和characteristic特征。通过对characteristic的数据进行读写，便可以实现central与peripheral的通信
• 作为 peripheral，那么它提供的主要方法则是对 service 的管理，同时还兼备着向 central 广播数据的功能。peripheral 同样会对 central 的读写要求做出相应。

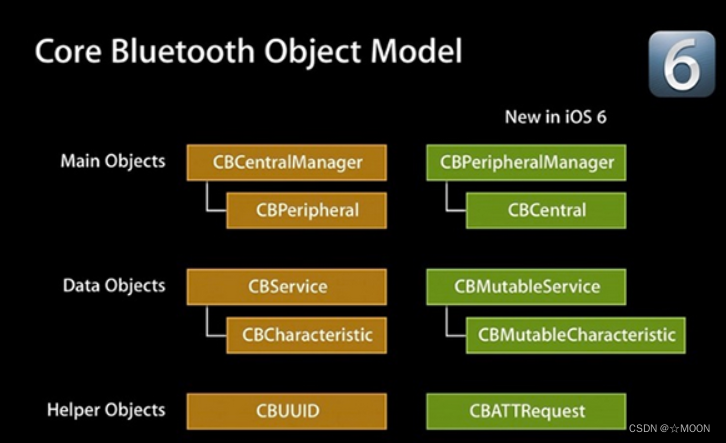

通信流程

• 中心模式（CBCentralManager）流程：
  1、建立中心角色
  2、扫描外设（discover）
  3、连接外设（connect）
  4、扫描外设中的服务和特征（discover）
  4.1 获取外设的 services
  4.2 获取外设的 Characteristics，获取 Characteristics 的值，获取 Characteristics 的 Descriptor 和 Descriptor 的值
  5、与外设做数据交互（explore and interact）
  6、订阅 Characteristic 的通知
  7、断开连接（disconnect）
• 外设模式（CBPeripheralManager）流程：
  1、启动一个 Peripheral 管理对象
  2、设置本地 Peripheral 服务、特性、描述、权限等等
  3、设置 Peripheral 发送广播
  4、设置处理订阅、取消订阅、读 characteristic、写 characteristic 的委托方法

中心模式的使用

中心模式的应用场景：主设备（手机去扫描连接外设，发现外设服务和属性，操作服务和属性的应用。一般来说，外设（蓝牙设备，比如智能手环之类的东西）会由硬件工程师开发好，并定义好设备提供的服务，每个服务对于的特征，每个特征的属性（只读，只写，通知等等）。

蓝牙程序需要使用真机调试。

4.1 App 连接外设的实现

• 1、建立中心角色
  导入 CoreBluetooth 头文件，建立中心设备管理类，设置主设备委托。
• 2、扫描外设（discover）
  1，扫描外设的方法需要放在 centralManager 成功打开的代理方法 - (void)centralManagerDidUpdateState:(CBCentralManager *)central 中，因为只有设备成功打开，才能开始扫描，否则会报错。
  2，扫描到外设后会进入代理方法 - (void)centralManager:(CBCentralManager *)central didDiscoverPeripheral:(CBPeripheral *)peripheral advertisementData:(NSDictionary<NSString *, id> *)advertisementData RSSI:(NSNumber *)RSSI;中。
• 3、连接外设（connect）
  1，对要连接的设备需要进行强引用，否则会报错。
  2，一个主设备最多能连 7 个外设，每个外设最多只能给一个主设备连接，连接成功，失败，断开会进入各自的代理方法中。
• 4、扫描外设中的服务和特征（discover）
  设备连接成功后，就可以扫描设备的服务了，同样是通过委托形式，扫描到结果后会进入委托方法。但是这个委托已经不再是主设备的委托（CBCentralManagerDelegate）&#x
