EA画图怎样去除填充色及调整元素颜色

引子

最近在写毕业论文，做需求分析和设计画图更加直观，且专业。但是EA绘制的图有底色，打印出来效果不佳，不够清晰，所以需要去掉填充色，图中文字和线条黑色，其余地方全部白色，以达到更好的打印效果。有两种方法可以达到效果白底黑字的效果，方法一较为繁琐，但是功能细分，一次修改，所有的图都是黑白，且如果需要其他颜色，可以自行调整色块；方法二只能白底黑字，每个图要单独修改，小伙伴们根据需要自行选择（PS：如果有元素使用方法一调整不了，就用方法二，例如E-R图的实体元素填充色），接下来以截图和文字说明操作过程。

方法一

步骤一

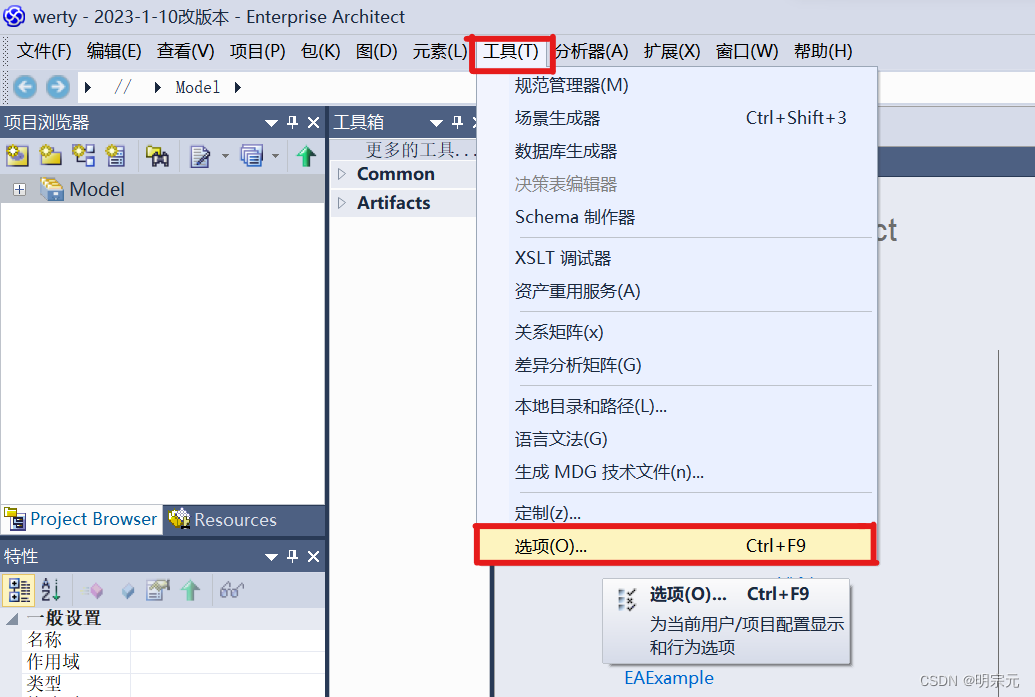

点击工具---->点击选项

步骤二

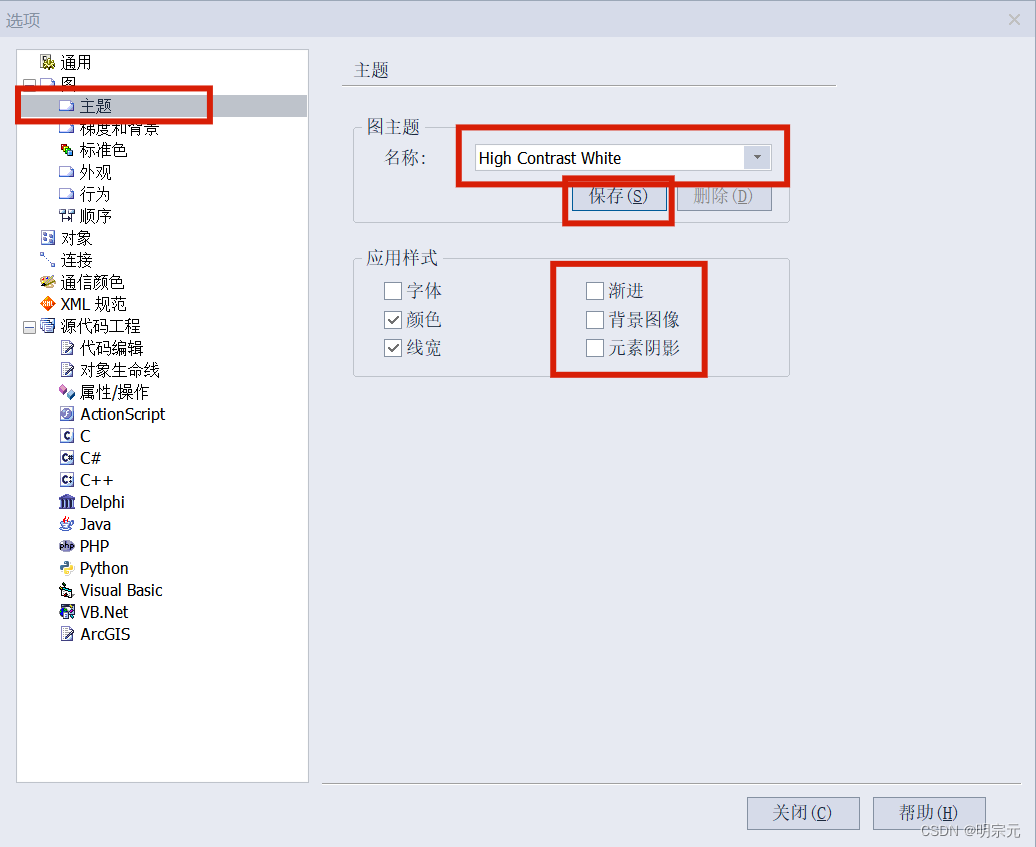

点击主题---->图主题名称，选择High Contrast White（这一步是为了去掉背景的灰色，如果要保留背景的灰色，则不操作）---->取消勾选渐进、背景图像、元素阴影（PS：如果需要特殊样式，自行调整）

步骤三

点击梯度和背景

1. 图背景

墙纸选择白色（即右下角的色块，注意：左下角的是米色，打印出来会感觉有一点灰色）---->取消勾选显示墙纸的渐进填充色（PS：如果需要特殊样式，自行调整）

2.元素填充

两个下拉框均选择none，填充选择白色色块（PS：如果需要特殊样式，自行调整）

步骤四

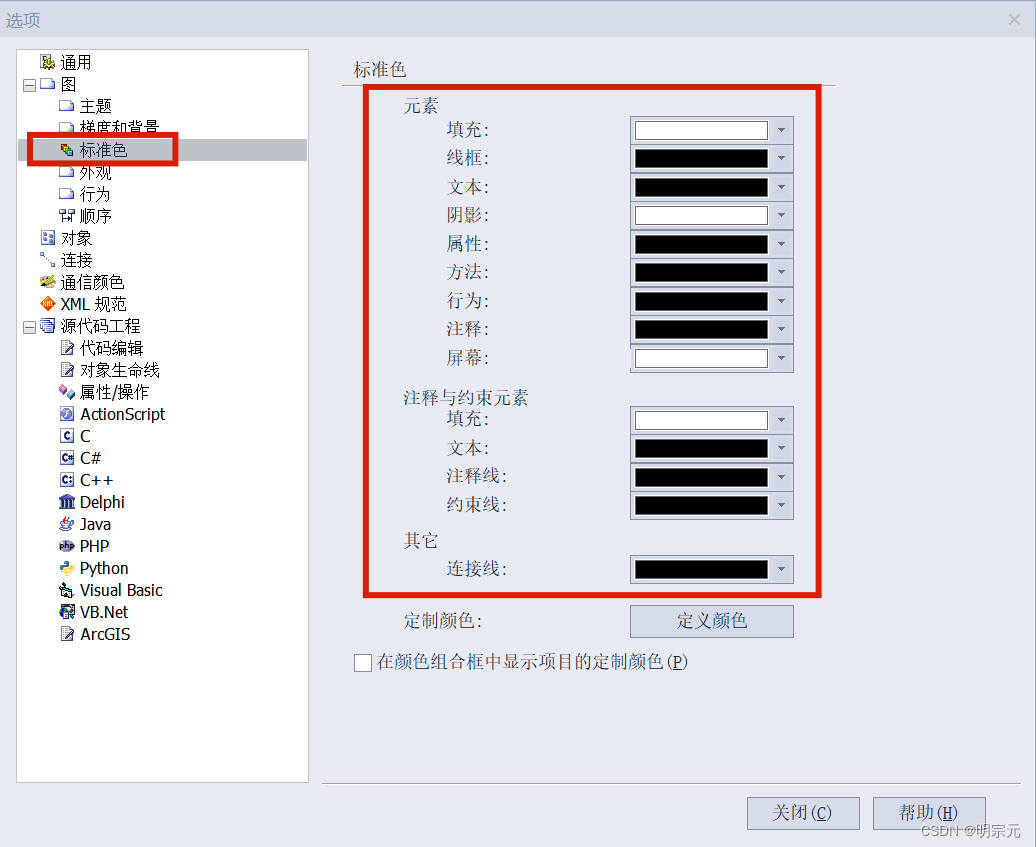

点击标准色，元素颜色与图中保持一致（PS：如果需要特殊样式，自行调整）

方法二

步骤一

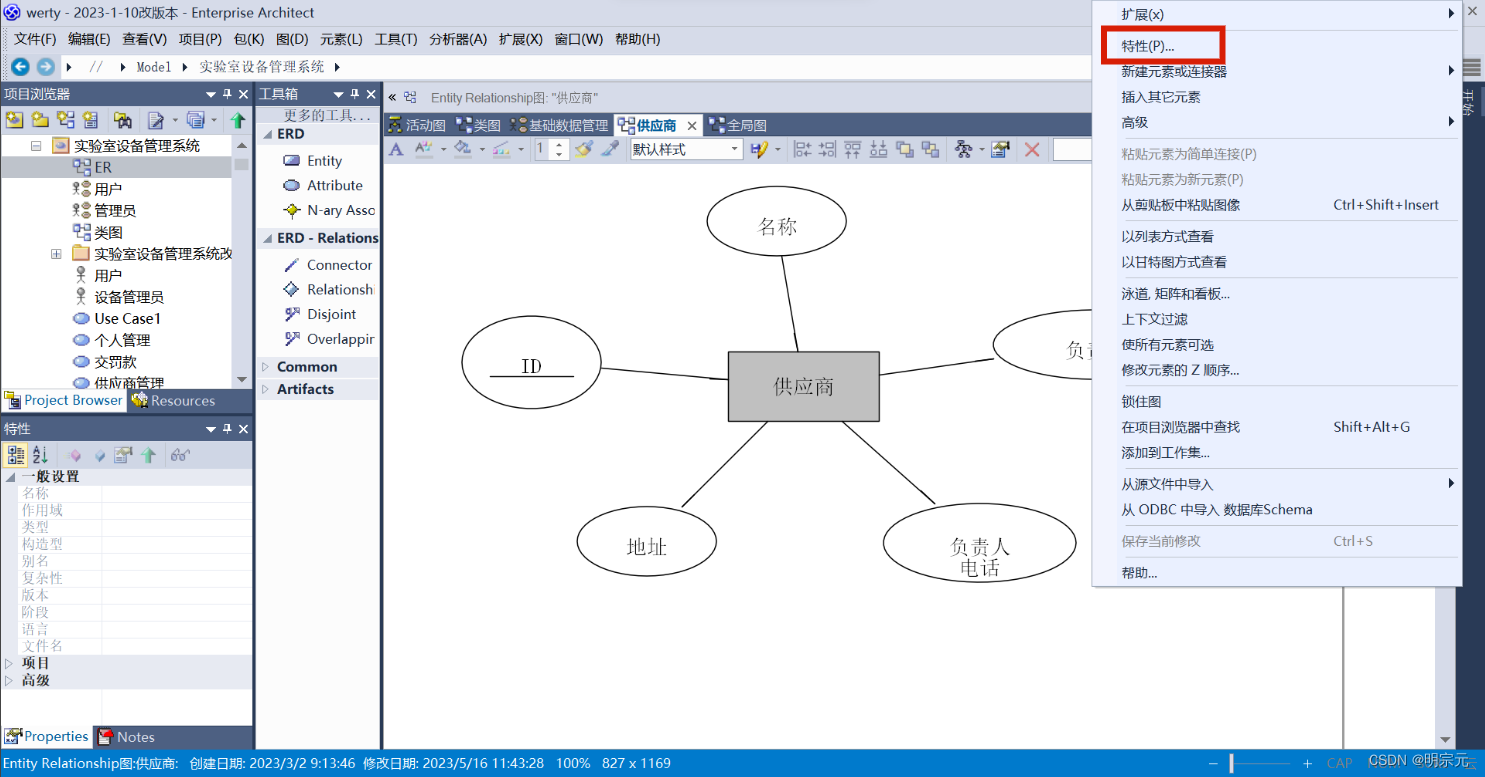

打开需要修改的图片，右键---->点击特性

步骤二

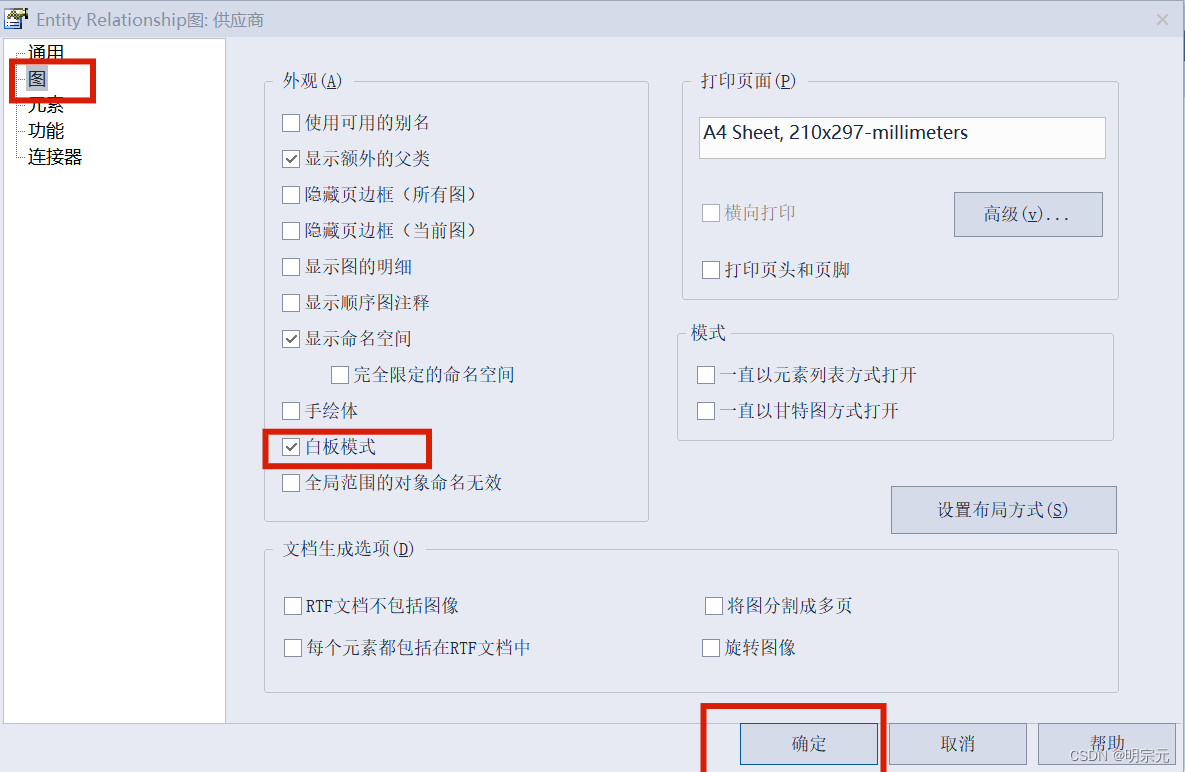

点击图---->勾选白板模式---->确定

写在最后

小伙伴们需要彩印的，想要图更好看，可以自行调试进行颜色搭配，希望大家的论文都能顺利通过(●’◡’●)
