本文档详细介绍了如何在Enterprise Architect（EA）中创建新文件，选择模型模板，绘制用例图和类图。从新建项目，选择模板，删除默认元素，到添加模型，使用工具箱中的元素和关系绘制图形，再到编辑用例名称和调整关系，每个步骤都有清晰的说明和截图辅助理解。此外，还展示了如何处理错误，例如修改用例名和调整关系线。最后，呈现了一个完整的用例图示例。
准备工作
创建新文件

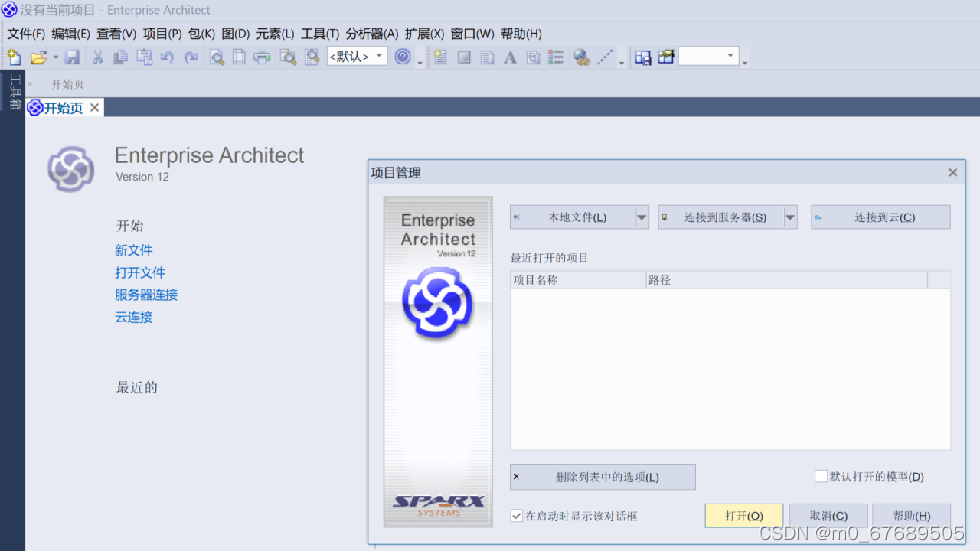

打开EA，点击新文件（或点击右上角文件，选择新建项目），填写文件名及所在路径

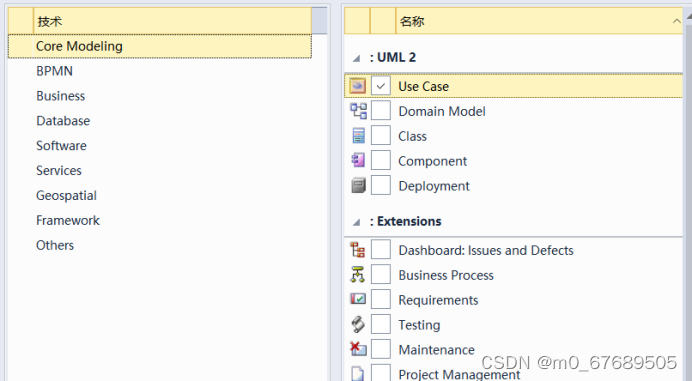

选择“模型的标准模板”，技术“Core Modeling”，名称按照绘图种类选择，用例图选择UML2 – “Use case”，类图选择UML2 – “Class”。
右边出现项目浏览器，默认生成的 图、元素，都可以删除、改名等

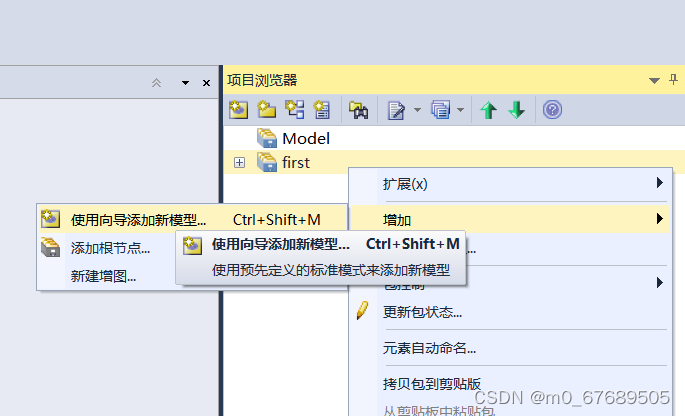

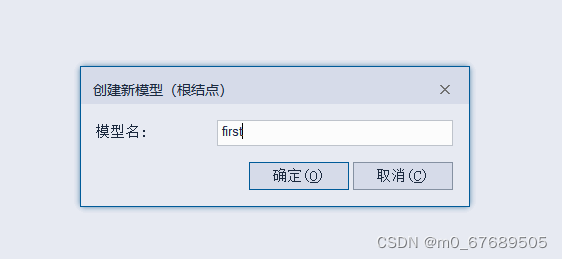

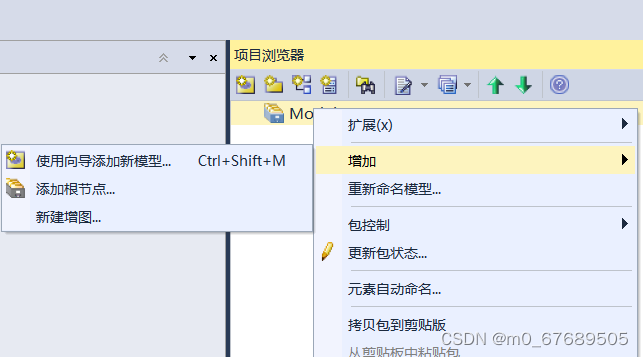

（这里我把所有默认生成的都删掉了）右键model，选择增加根节点
增加完成后

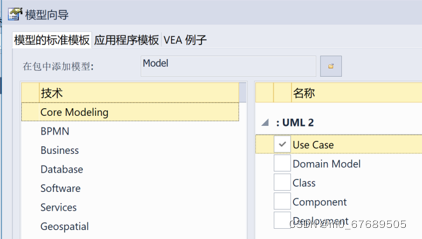

在新建的包下添加模型。创建类模型，勾选 Class
创建用例模型，勾选 Use Case
添加模型完成

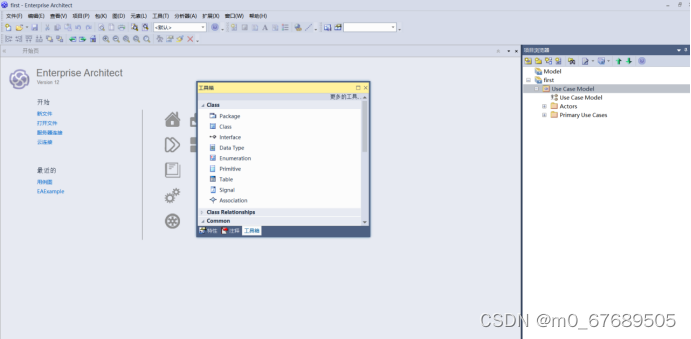

按ALT+5弹出工具箱，工具箱包括元素，关系等，方便画图
拖拽弹窗到右侧固定##
画用例图

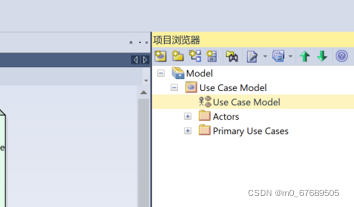

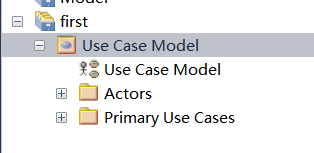

删除缺省的Actors、Primary UseCases 等，保留 Usecase Model.

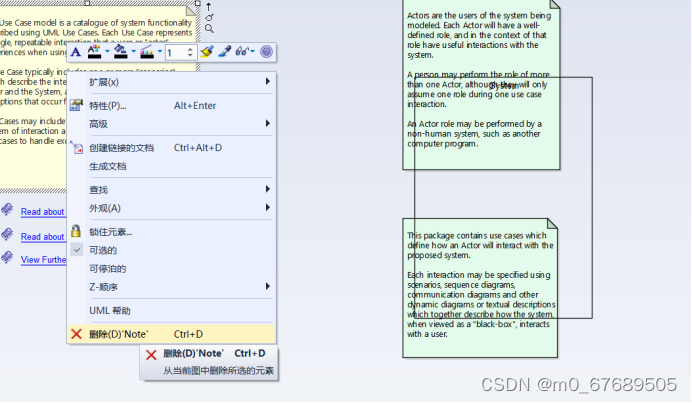

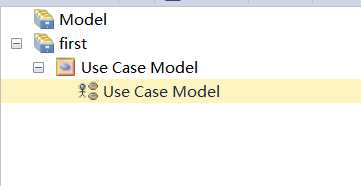

点击Usecase Model，删除左侧图中的全部元素。右键点击元素，删除。

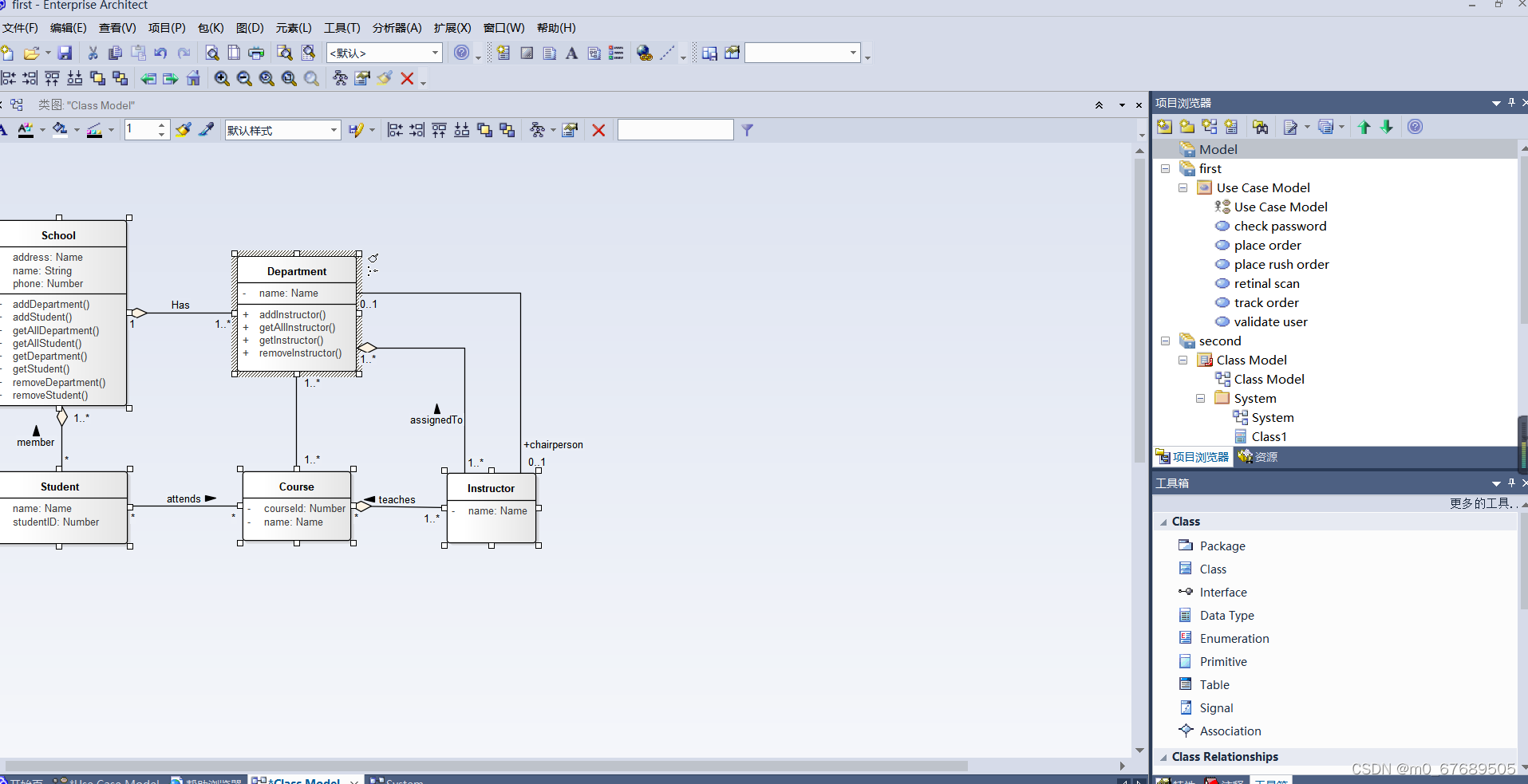

以此图为例，画用例图
画用例

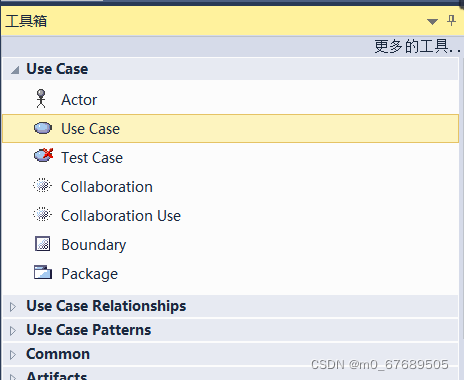

工具箱里选中use case里的use case，拖拽到左侧屏幕。简单解释下，use case里是元素，use case relationships是各种关系。

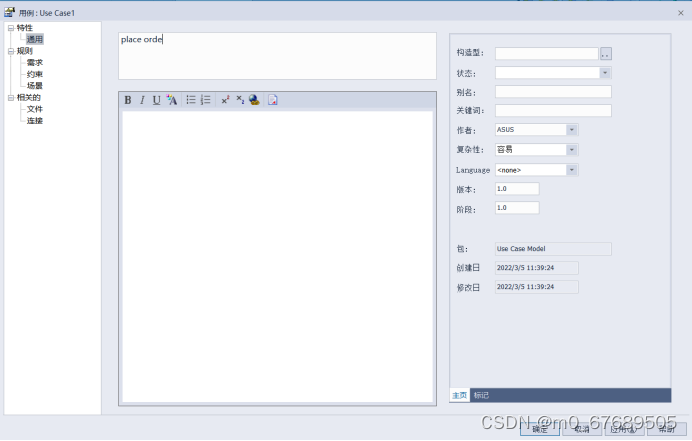

弹出如下窗口，填写用例名。

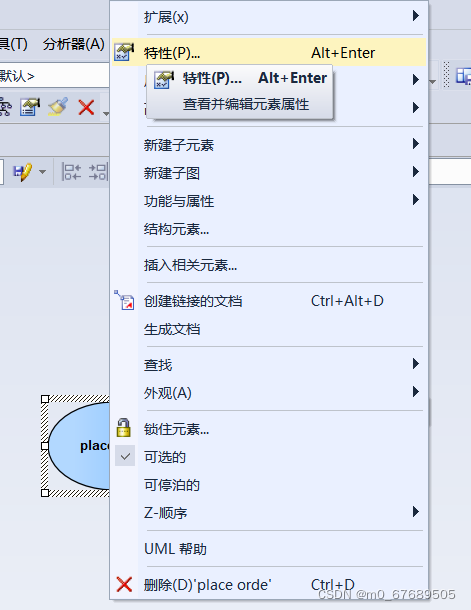

一不小心填错了怎么办？没关系，小问题。右键单机用例，选择特性，就能重新编写用例名了！

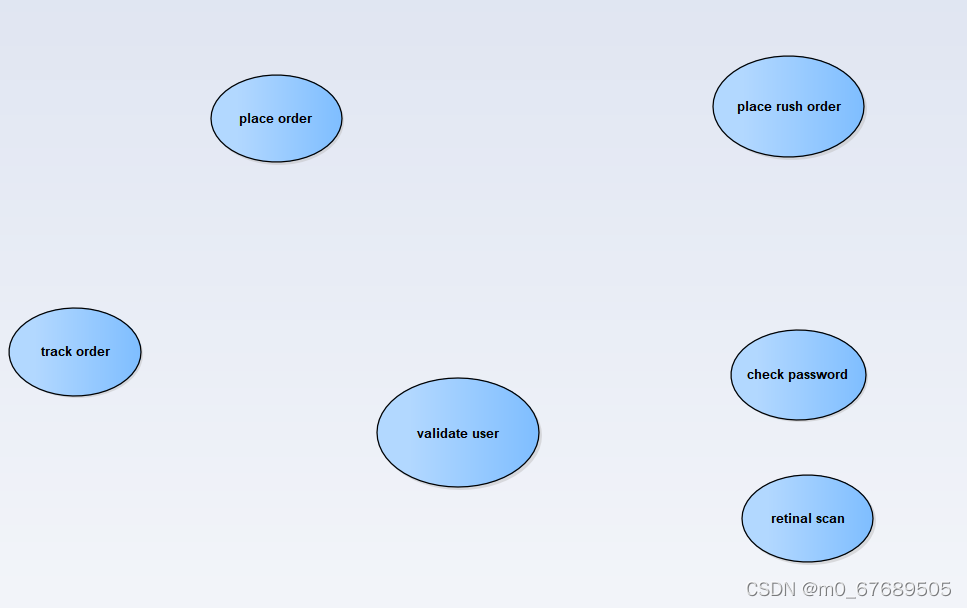

创建好所有用例，来画线。
画extend关系

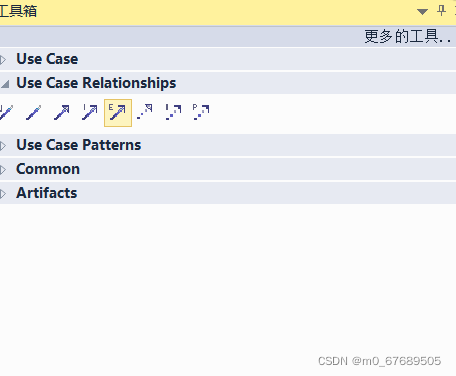

工具箱 use case relationships里选中extend（鼠标长放在图标上就能看到是什么关系了）

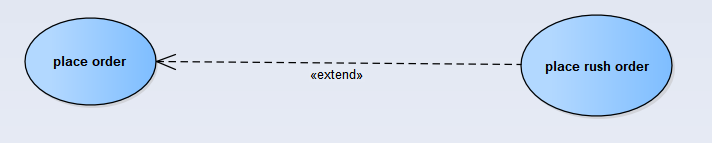

选中一个用例，不要松手，拉到另一个用例处。

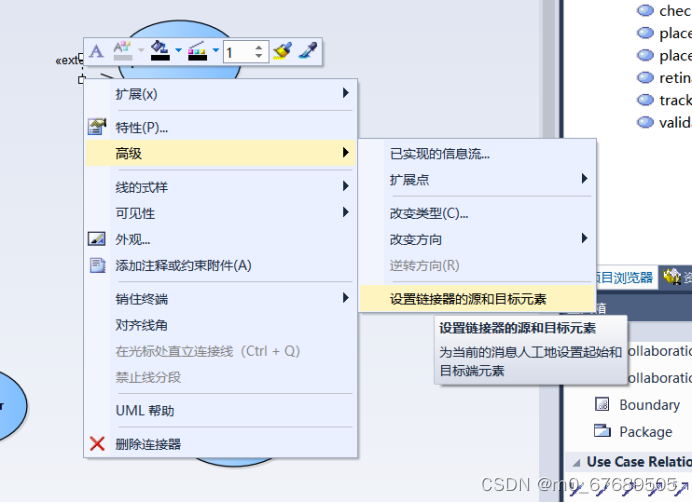

一不小心画线也画错了，也没关系 ，还能改。右键这条线，选择高级->设置目标元素
设置扩展点

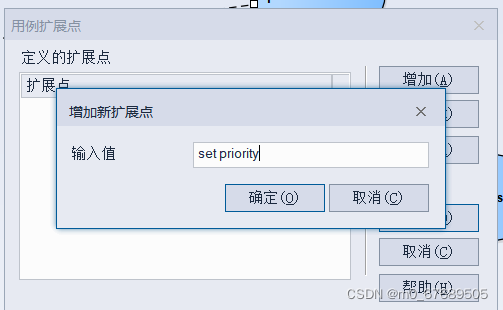

点击线，右键，选择高级->扩展点->设置扩展点

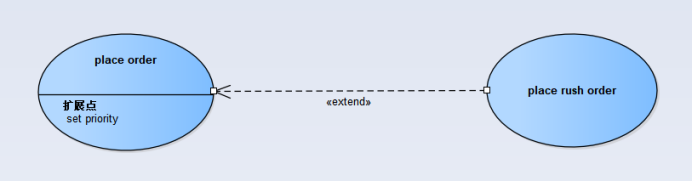

结果如图

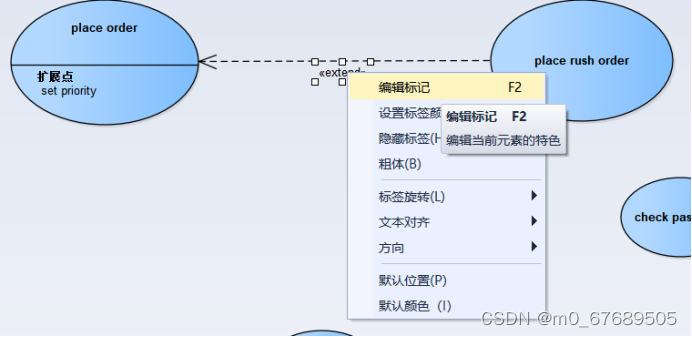

右键标签部分，还可以编辑标签
其他关系
其他关系和extends一样，参考上面

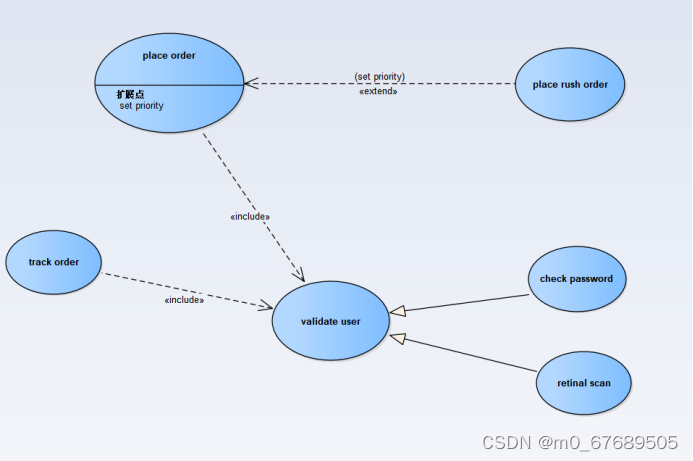

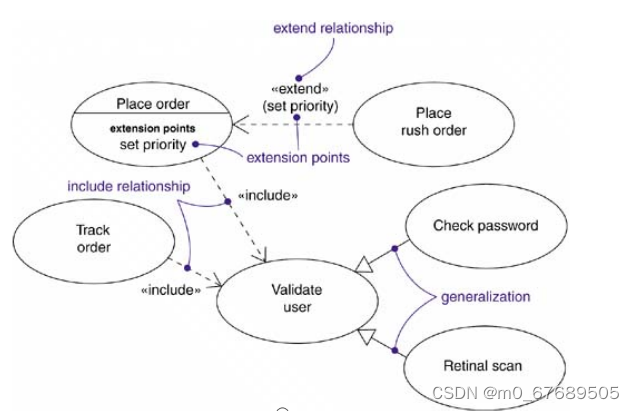

成品图
