[OpenGL] 网格细分算法 Loop Subdivision - 附我的实现结果

【更新】 我的新博客：www.ryuzhihao.cc，当然这个CSDN也会更新。

               本文在新博客的链接：点击打开链接

时间：2017年8月25日

一、写在前面

      这篇blog可能算是大三结束之前写完的最后一篇博客了，哈哈哈。还有几天就开学成为大四，想到将要结束的大学生活，和即将到来的硕士生涯，真的充满了期待。最近开学提前返校，做了一些自己的研究工作，其中有一个步骤，就是对模型网格的细分（subdivision）。

      本文采用Loop Subdivision算法实现网格细分。但是相关中文资料实在太少……，而且内容含糊，因此非常建议阅读Charles Loop在1987年提出Loop细分算法时的那篇论文原文：《Smooth subdivision surfaces based on triangles》。Notice that this paper is the master's thesis writen by C.Loop. 论文链接在博客的第三章节

      在文章开始之前，还是先贴一下我的实现结果。

二、我的实现结果：

     平台：C++、OpenGL 4.3+

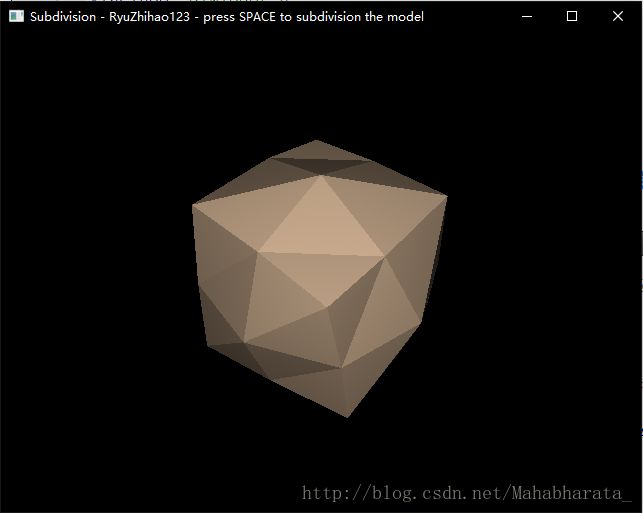

【测试结果1】 对立方体的细分

      以下四张图片分别是立方体的原始模型、细分1次、细分2次、细分5次的结果。





【测试结果2】对Stanford Bunny的细分

    下图分别为Bunny的原始模型、细分2次的结果。





三、Loop细分算法原理及实现步骤

1、关于Loop Subdivision

      wiki中提到Loop细分算法的一个简单定义：“In computer graphics, Loop Subdivision Surface is an approximating subdivision scheme for triangular meshes.”

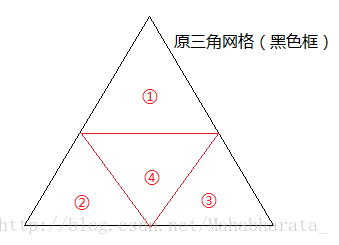

      Loop算法是一种面向三角网格的细分策略。细分过程包括2步：生成边点、移动原有顶点，最终生成切平面连续的光滑表面。在生成边点的过程中，将1个三角形划分为4个三角形，如下图所示：



2、Loop算法的细分过程

[1] 生成边点（E-顶点）：按照下述的策略在原有三角形的边上新增一个点（即边点，E-顶点），将原有三角形1分为4。

      [1.1] 生成网格内部E-顶点：



        网格内部某条边的两个端点为v0、v1，共享这条边的两个三角形的面是（v0，v1，v2）和（v0，v1，v3），那么新生成的边点为：





       [1.2] 生成网格边界E-顶点



        网格边界E-顶点和网格内部E-顶点的区别就是，这条边位于模型的边界，只属于一个三角形，没有第二个三角形共享这条边。设这条边的两个端点为v0，v1，则新增加的顶点位置v为：

                  v = 1/2*(v0+v1);

[2] 移动原有顶点（V-顶点）：

      [2.1] 移动网格内部V-顶点：



        假设原有的内部顶点为v0，相邻顶点为v1，v2，v3，v4.......vn，那么移动后的v0的坐标v为：



         本质是顶点本身与相邻顶点的加权和，它本身的权值为(1-nβ)，其邻接点的权值为β。这里权值β通过下式计算得到：



       [2.2]  移动网格边界V-顶点：



          设网格边界顶点v0的两个相邻点为v1，v2，则更新后的顶点位置为： v=3/4*v0+1/8*v1+1/8+v2。

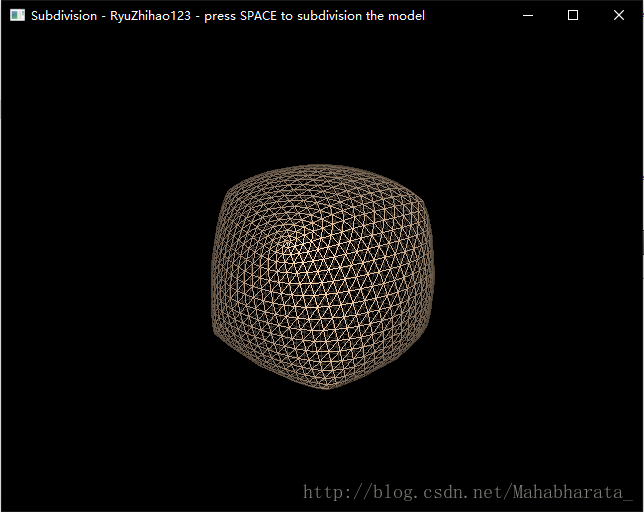

网格化的效果如下所示：







四、参考文献：

      [1] Smooth subdivision surfaces based on triangles Charles Loop' master paper

      [2] Exact Evaluation of Subdivision Surfaces ACM SIGGRAPH 1998 Jos Stam
