前言
电磁波的极化现象是微波通信当中非常重要的技术,下面我们来学习下电磁波的极化特性。
一、概念
极化:在空间一点上不动,观察电场强度随时间的变化的轨迹,这就是极化现象。
极化现象只横波才有意义。因为纵波的振动方向与传播方向相同。这是因为电磁波与声波不同,是横波(振动方向垂直于波的传播方向——像垂直弹簧一样“上-下”摆动)。声波是纵向传播的(振动方向与波矢量方向相同——像水平弹簧一样“左-右”摆动)。与纵波相比,横波多了一种它所没有的特性:描述波所具有的方向特性的参量。如果你使用弹簧来实现波动的传播,为了描述波的完整状态,你还应该定义以何种方式挥舞弹簧(比如说,是“上-下”还是“前-后”);对于电磁波来说,表示这种特性被称为极化。
二、极化分类

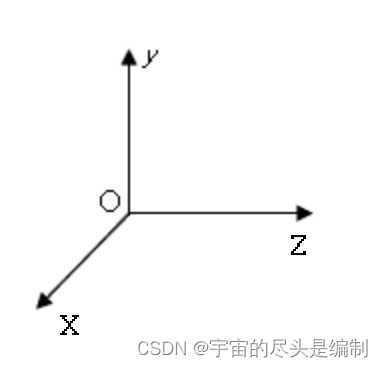

假设z轴方向作为光传播反向。
一般以地球表面为参照来确定“水平”和“垂直”的方向。通常约定俗成地将x方向定义为水平方向,y方向定义为垂直方向。

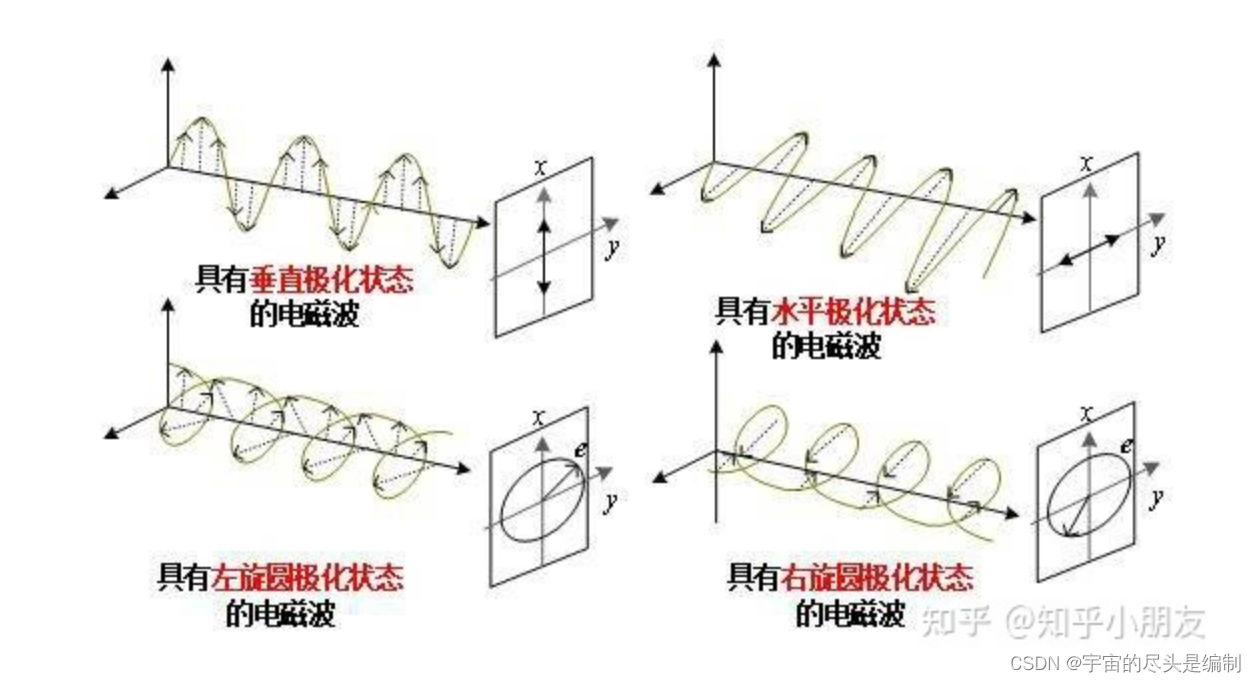

2.1 线性极化
指电场矢量的端点随时间的变化轨迹保持在一条直线上。
1、垂直极化:
电磁波沿着y轴方向振荡,叫做垂直极化;
2、水平极化:
电磁波沿着x轴方向振荡,叫做水平极化。
2.2 圆极化
在y轴方向上和x轴方向上同时振荡并且矢量大小相等,叫做圆极化,否则叫做椭圆极化。
线性极化和圆极化波都可以被看作为椭圆极化波的特殊形式。
对于电磁辐射来说,通常将电场矢量的极化方向取为电磁波的极化方向,而不是磁场矢量的方向。这是因为一般来说,电磁辐射的作用主要是通过电场分量来表现,而不是磁场分量。
三、极化的应用
为什么要研究电磁波的极化呢?
有数学分析可知,当两个函数正交时,两个函数的先关系数为0(正交就是垂直,两个垂直的向量相乘为0),因此,在微波通信中通常采用不同的极化方式来扩充系统容量或消除同频信号间的干扰。
不同的极化方式可以扩充系统容量很好理解。但是不同的极化可以消除同频信号的干扰怎么来理解呢,就是频率相同的两个信号,一个采用水平极化,一个采用垂直极化,则两个信号之间不会有任何的干扰。
四、极化信号的接收
接着前面三,不同极化方向的信号,在接收端也要匹配的极化天线来接收信号。 比如时候发送的信号是圆极化,那么接收信号的天线也必须是圆极化。
总之:收发两端,需要使用相同的极化方式,实现极化匹配,能够最大限度的接收无线电波的能量。
