Flash download tool 下载报错的弹窗信息对应的原因

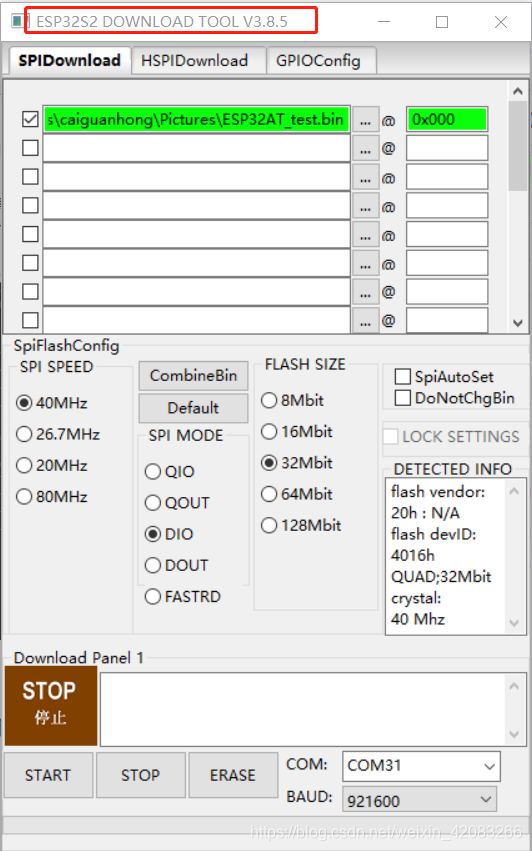

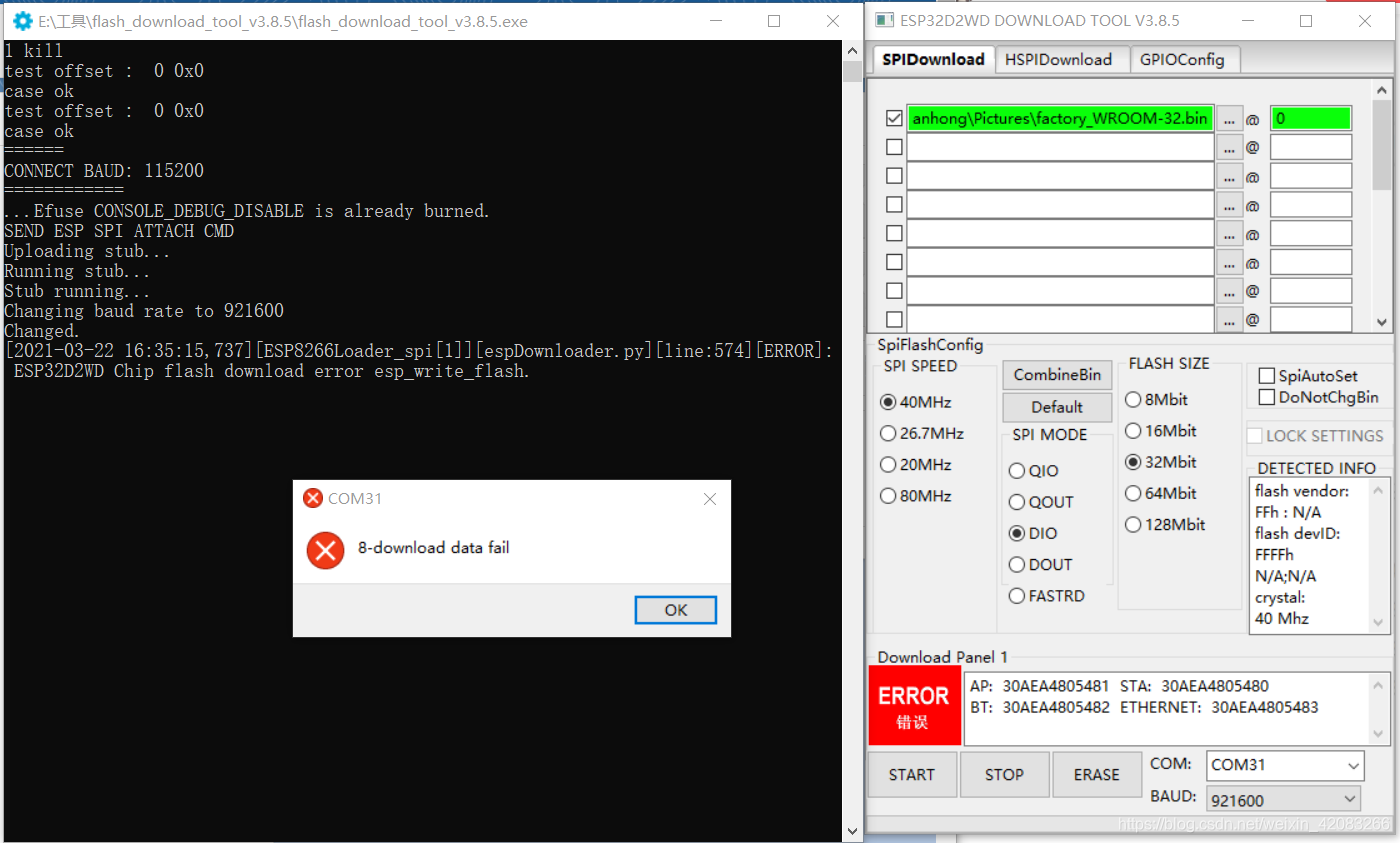

• 使用 ESP32-WROOM-32 的开发板下载 AT 固件，出现如下报错，是什么原因？

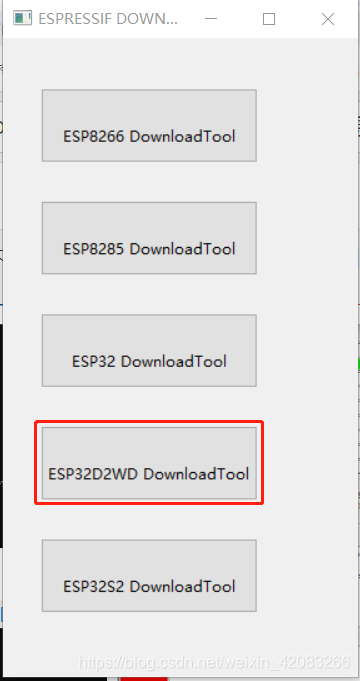

  错误原因：使用了 ESP32-WROOM-32 开发板，选择了 ESP32D2WD 的模组选择。


---

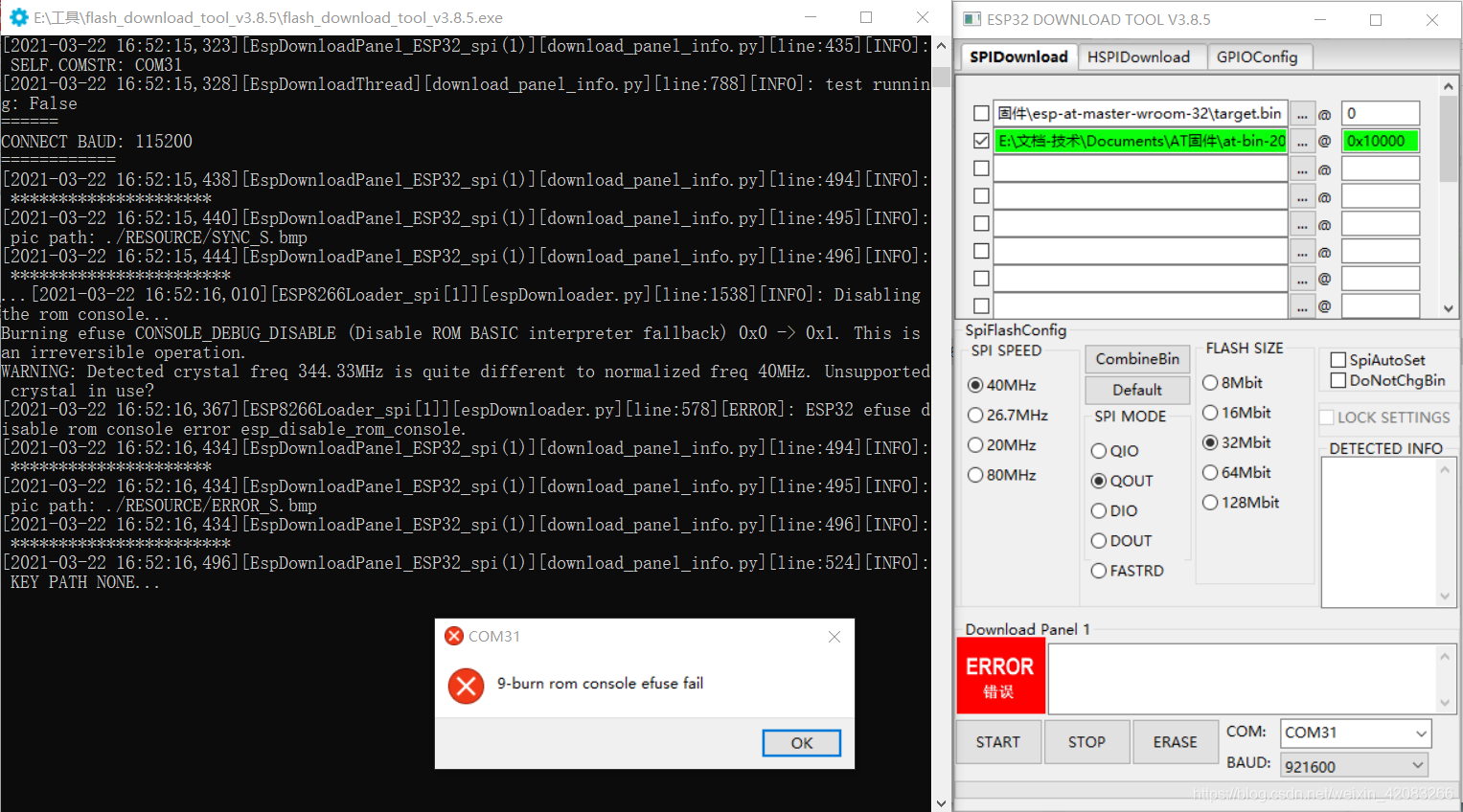

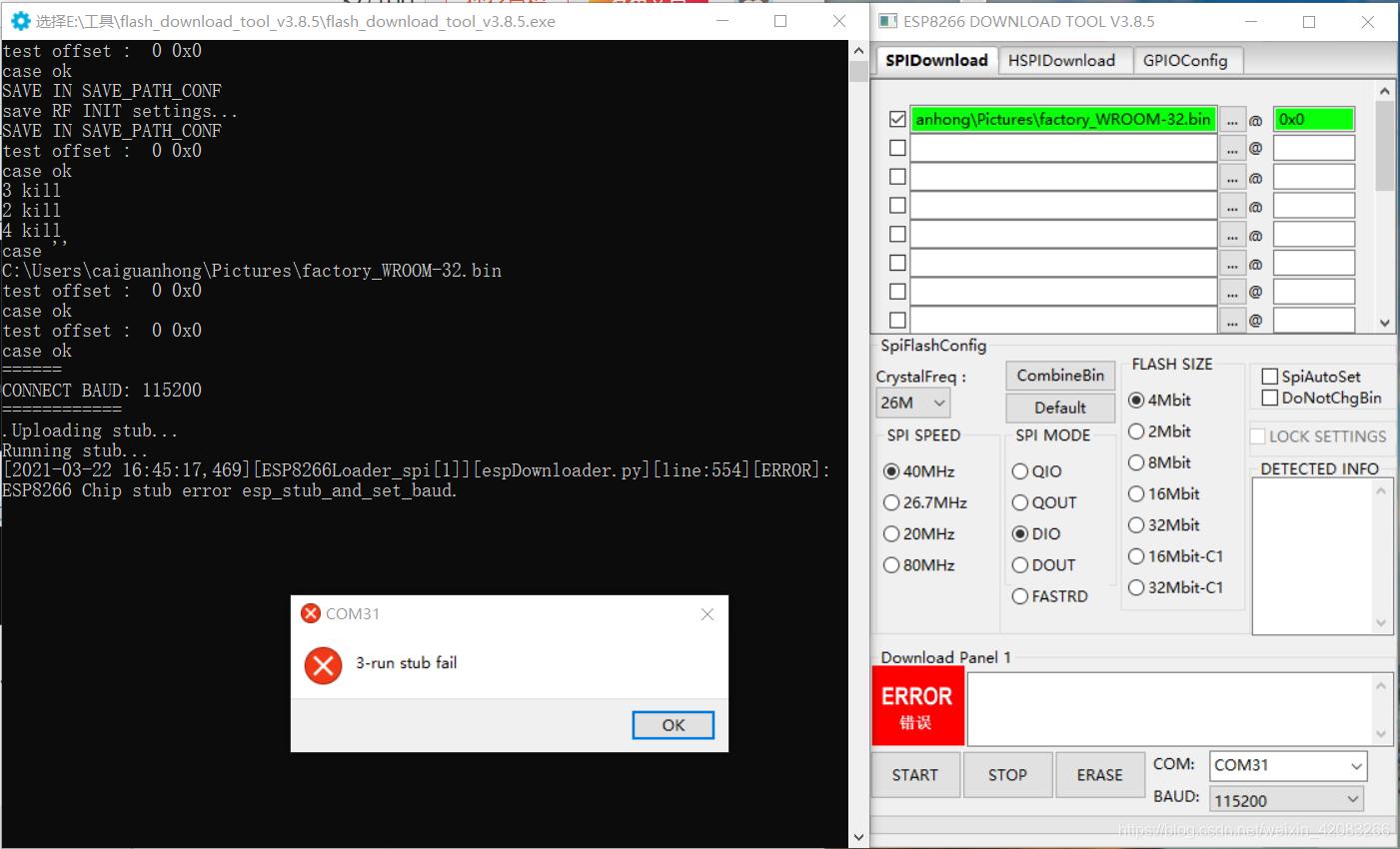

• 使用 ESP32-WROOM-32 的开发板下载 AT 固件，出现如下报错，是什么原因？


  错误原因：使用了 ESP32-WROOM-32 开发板，选择了 ESP8266 的模组选择。

---

• 使用 ESP32-S2-WROVER 模组的开发板下载固件，出现如下报错：


  错误原因：在 ESP32 下载界面下对 ESP32-S2 系列的开发板进行下载，应在 ESP32-S2 下载界面下载

---

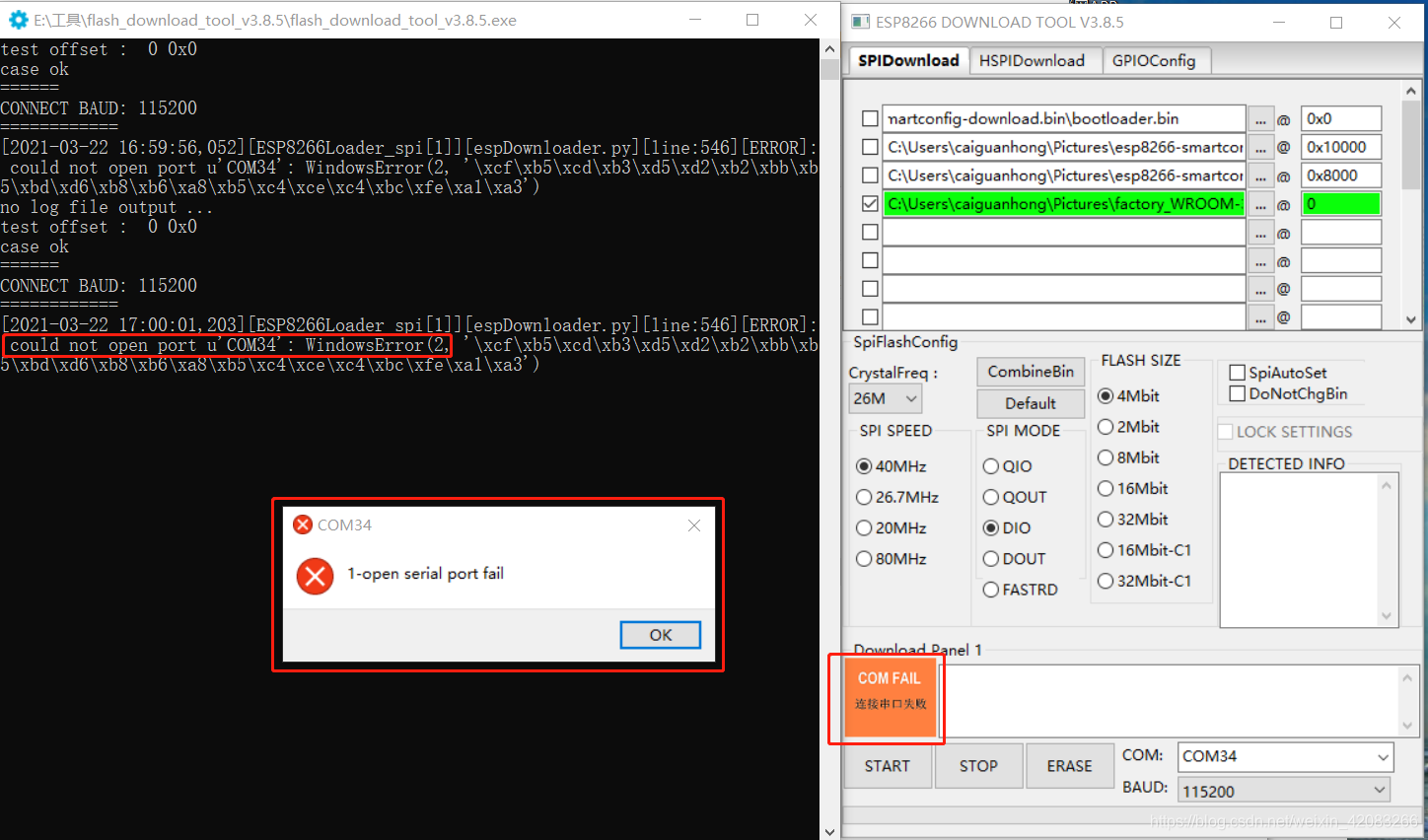

• 使用 ES-WROOM-02 模组的开发板，出现如下报错：


  错误原因：下载串口选择错误，请选择正确的下载串口

---

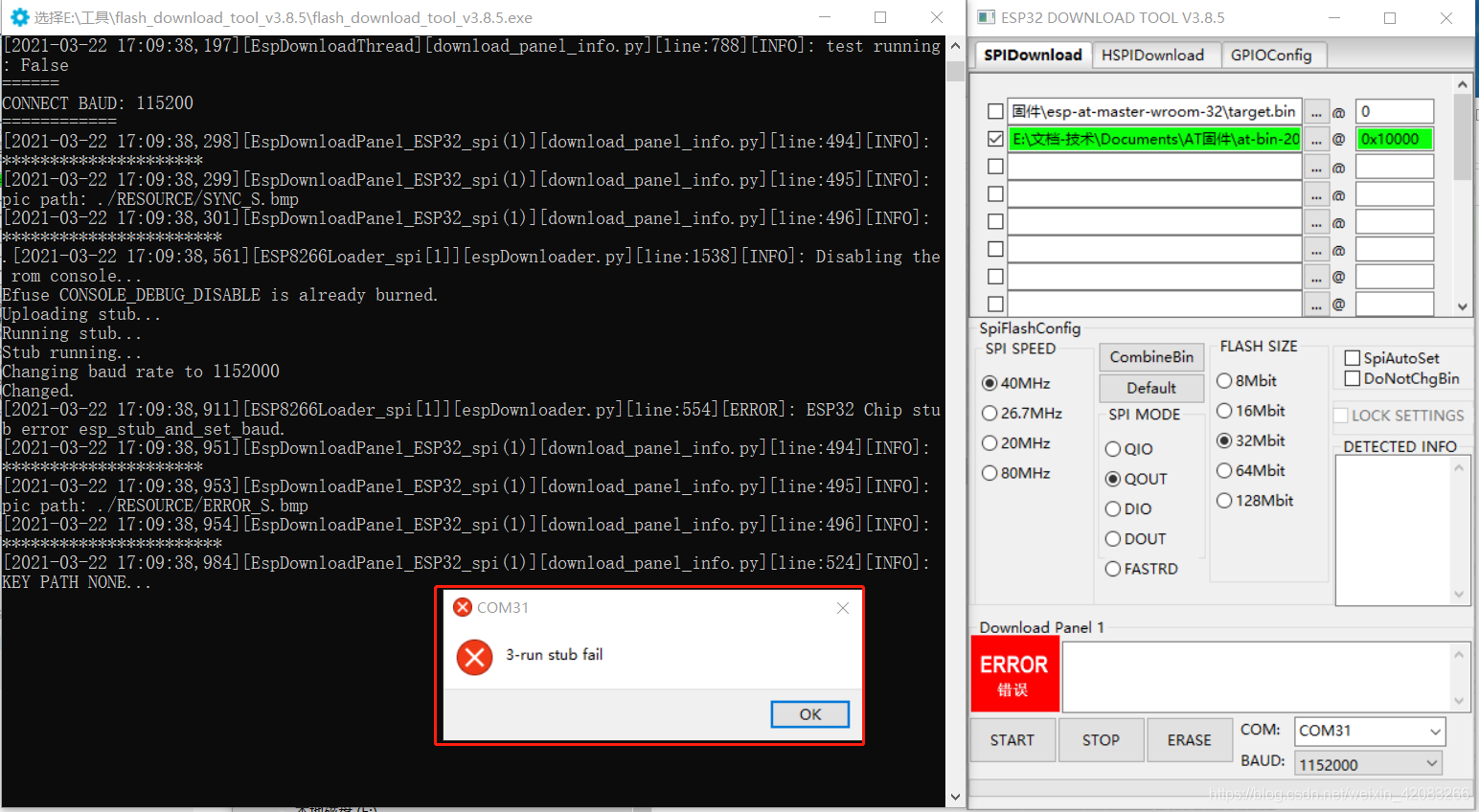

• 使用 ESP32-WROOM-32 模组，下载 AT 固件，出现如下报错，是什么原因？


  错误原因：下载波特率选择过高，建议下载波特率不宜超过 921600

---

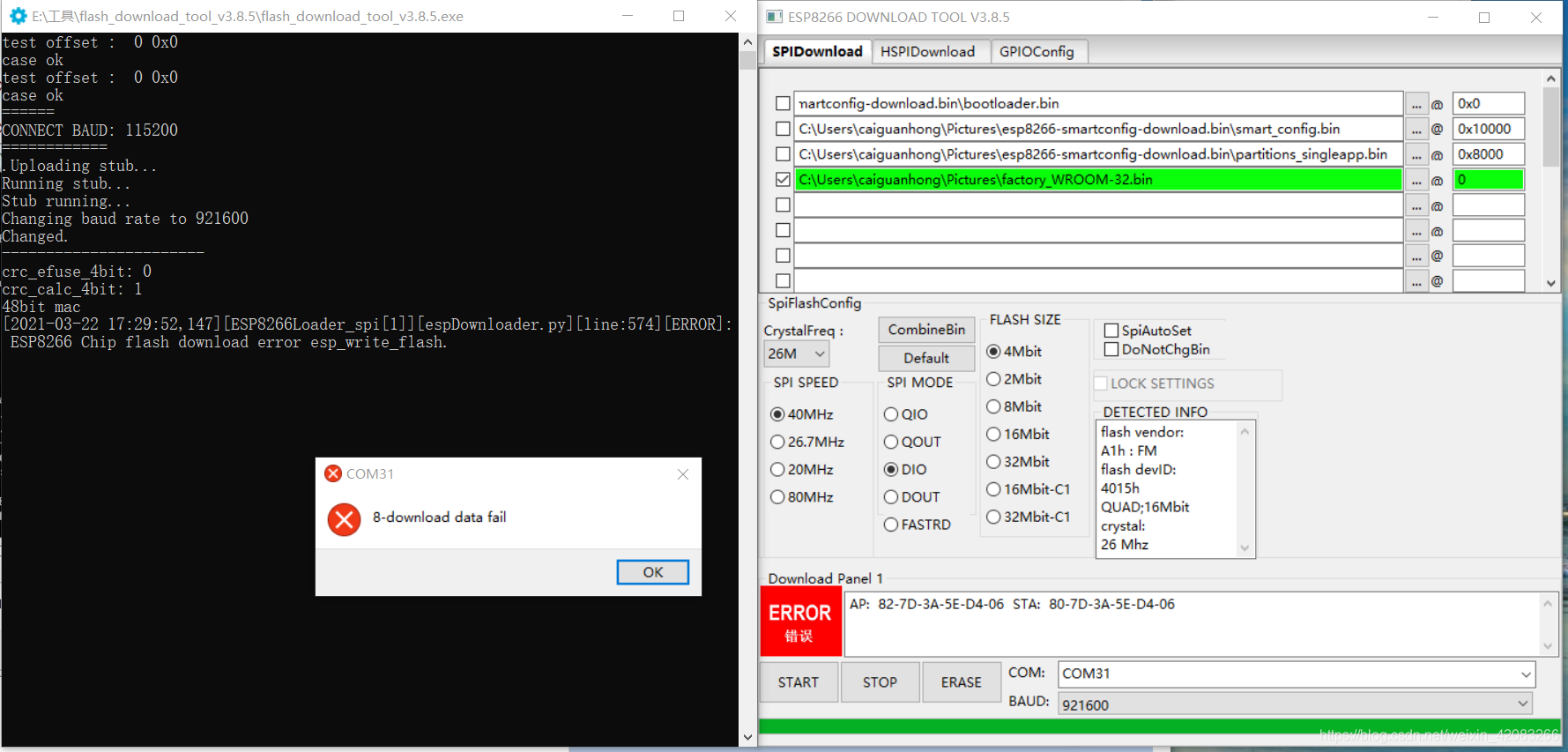

• 使用 ESP-WROOM-02D 模组，下载进度条结束后，出现如下报错，是什么原因？


  错误原因：下载固件大于实际 Flash 的容量大小。

---

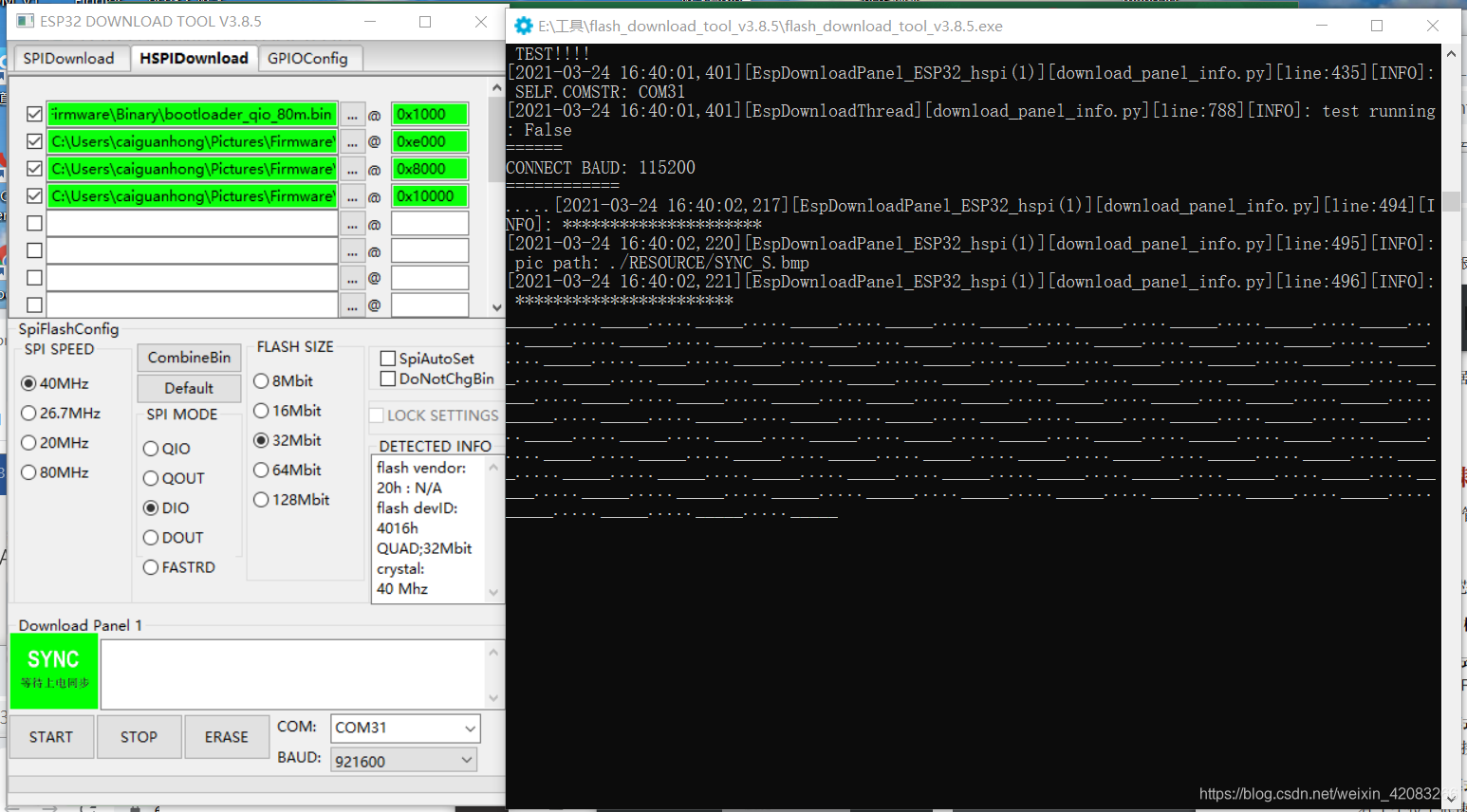

• 使用 ESP32-WROO-32 模组，下载固件，一直处于上“等待上电同步”状态是什么原因？

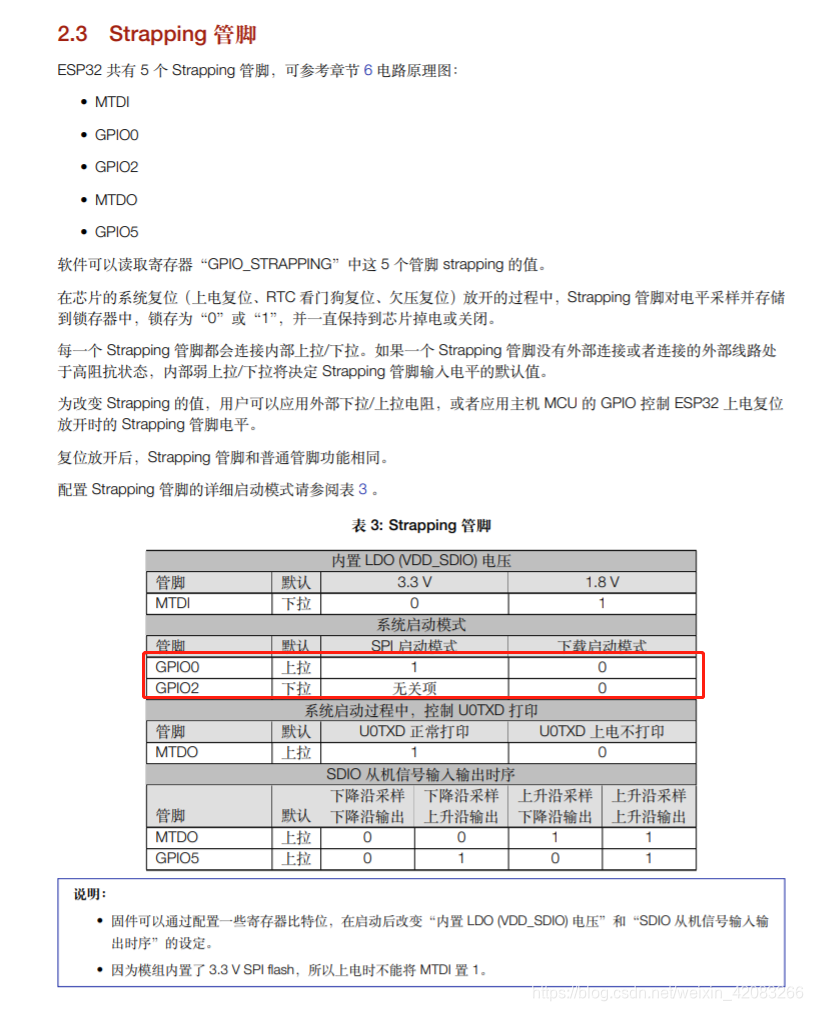

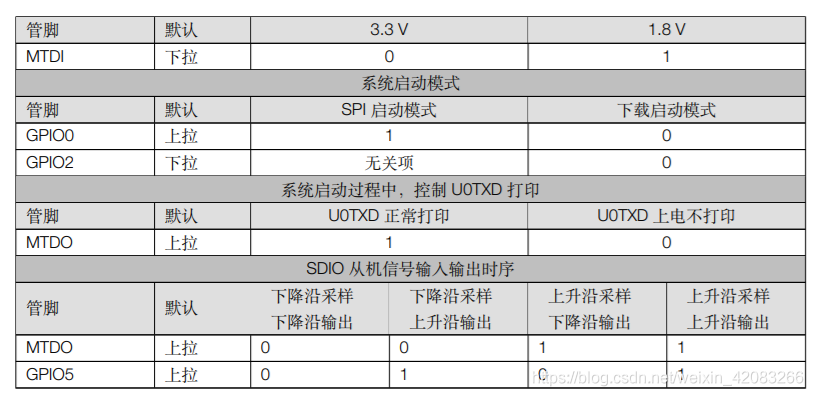

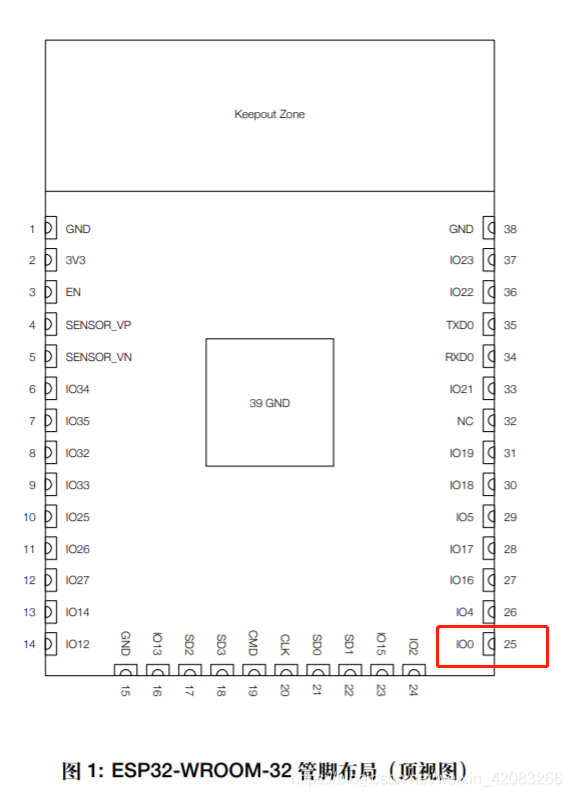

  当出现如下信息时，请检查下载接线是否正确。正确的下载接线应为：

  EN 拉高
  VDD 接 3V3
  GND 接 GND
  TX、 RX 正常接
  IO0 拉低
  IO2 拉低




  一直处于“等待上电同步”状态，可能的原因有：

  1. EN 接口没有拉高。
  2. GPIO0 没有拉低。
  3. 下载串口选择错误或被占用。
  4. GPIO2 被拉高了，下载固件时 GPIO2 应拉低。
  5. TX 、RX 短路。




---

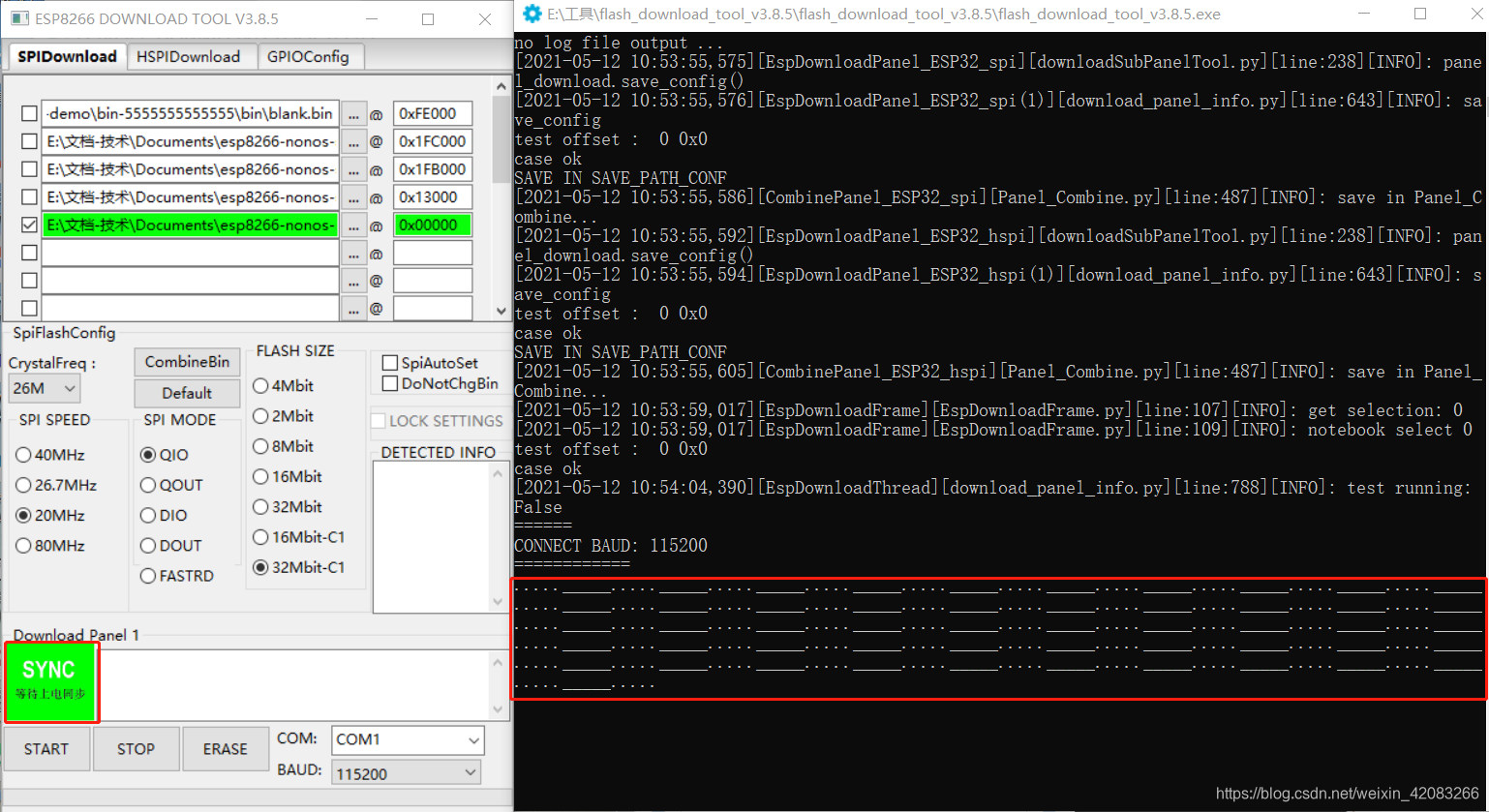

• 使用 ESP8266 模组，下载固件，一直处于上“等待上电同步”状态是什么原因？


  一直处于“等待上电同步”状态，可能的原因有：

  1. EN 接口没有拉高。
  2. GPIO0 没有拉低。
  3. 下载串口选择错误或被占用。
  4. GPIO15 被拉高了，下载固件时 GPIO15 应拉低。
  5. TX 、RX 短路。

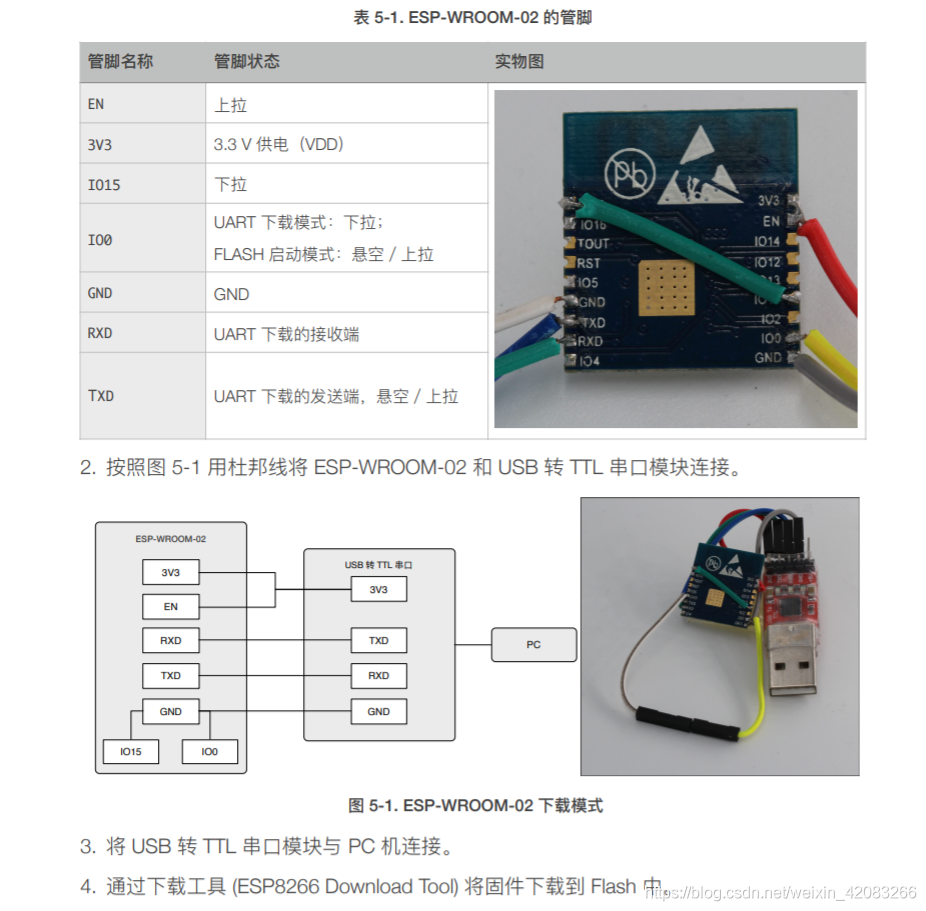

  6. ESP8266下载条件需要满足以下接线要求：

  VDD -> 3V3 、
  GND -> GND 、
  GPIO0 -> 拉低（进入下载启动模式）、
  GPIO15 -> 拉低 、
  EN -> 拉高
  下载串口 默认是 TXD0 、RXD0 （正确接线）。



  7. ESP8266 的下载波特率建议不要超过 921600 。
