CTF通过Wireshark对USB流量取证分析题

USB流量取证

---

前言

题目及gnuplot分享链接：https://pan.baidu.com/s/10CtWFd_I26lHmF-uUm-Wig
提取码：lhaq

---

一、USB流量特征是什么？

例：直接百度或者上CSDN搜我就不转载了

二、写题步骤

1.过滤指定流量另存为单独流量包

（本人发现这题若不将指定的flag流量包提取出来便无法进行Data块数据的提取）

a：首先通过过滤器输入：usb.src =="1.3.1"进行过滤
b：然后选择文件→导出特定分组→重命名一个后缀为pcapng的流量包

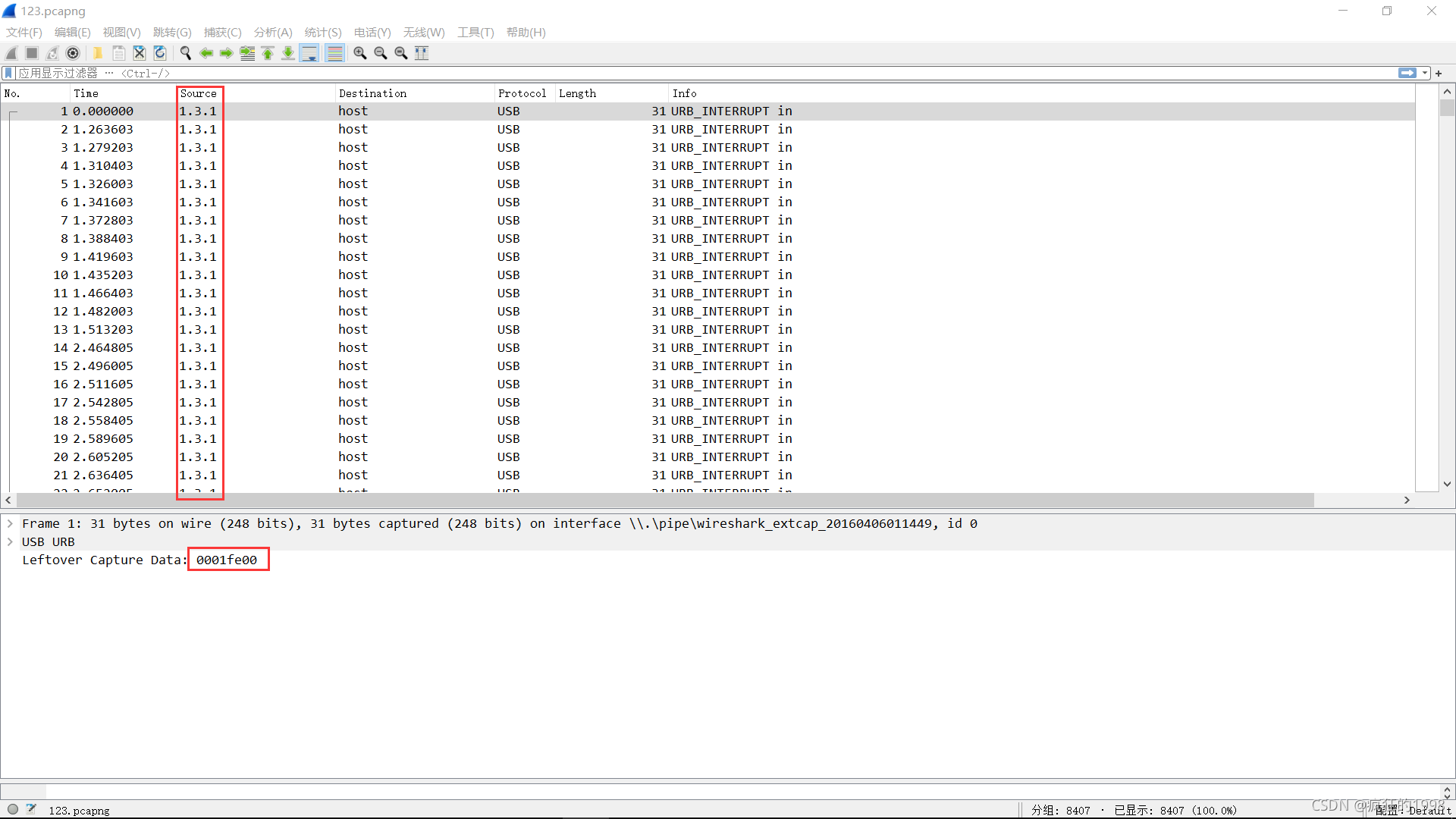

提取后的流量包如图：

2、DATA块数据提取

a：在winshark中提取USB指定的4个字节

./tshark -r 123.pcapng -T fields -e usb.capdata > out.txt

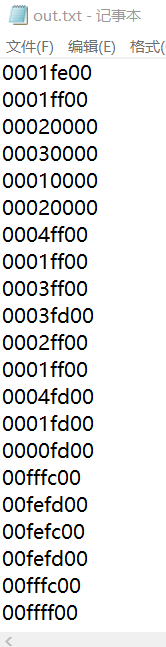

得到如图的数据：

b：给这些字节添加上冒号，理论上应该是00:01:fe:00这类，所以我们需要利用脚本在每两个字节中加上冒号。

new = open('H:/Python3.0Work/CTF/newA.txt','w')
myStr = "XXXXXX"  #直接将十六进制连接起来丢到这里面便可
for i in range(0,len(myStr),8):
    newmyStr = myStr[i:i+8]
    str = newmyStr[0:2]+':'+newmyStr[2:4]+':'+newmyStr[4:6]+':'+newmyStr[6:8]
    print(str)
    new.write(str)
    new.write('\n')
new.close()

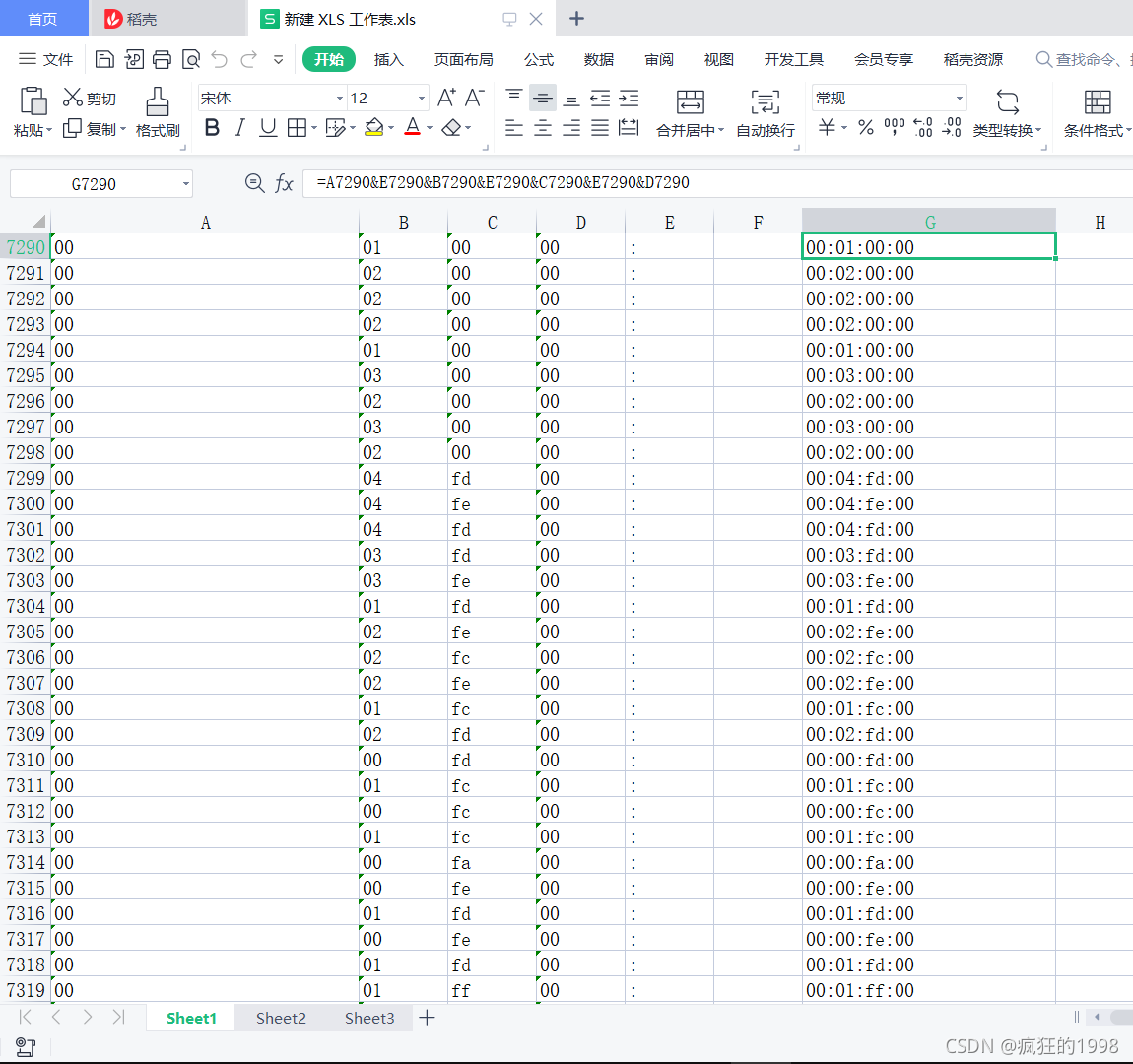

或者用excel（万年office老手）利用数据中的分列分取出四个字节然后用&加冒号连接起来，最后利用ctrl+shift+Enter+↓ 选取指定列然后ctrl+D填充得到全部加好冒号的输出文件
类似如图：

3、利用脚本将这些十六进制字符串转换成坐标序号

丢个别人的脚本（这里我们需要将btn_flag换成1，若是2便是右键，是提取不出来的）

nums = []
keys = open("H:/Python3.0Work/CTF/usb.txt",'r')
f = open("H:/Python3.0Work/CTF/666.txt",'w')
posx = 0
posy = 0
for line in keys:
    if len(line) != 12 :
        continue
    x = int(line[3:5],16)
    y = int(line[6:8],16)
    if x > 127 :
        x -= 256
    if y > 127 :
        y -= 256
    posx += x
    posy += y
    btn_flag = int(line[0:2],16)  # 1 for left , 2 for right , 0 for nothing
    if btn_flag == 1 : # 1 代表左键
        f.write(str(posx))
        f.write(' ')
        f.write(str(posy))
        f.write('\n')

f.close()

4、得到转换坐标后，利用gnuplot进行展示

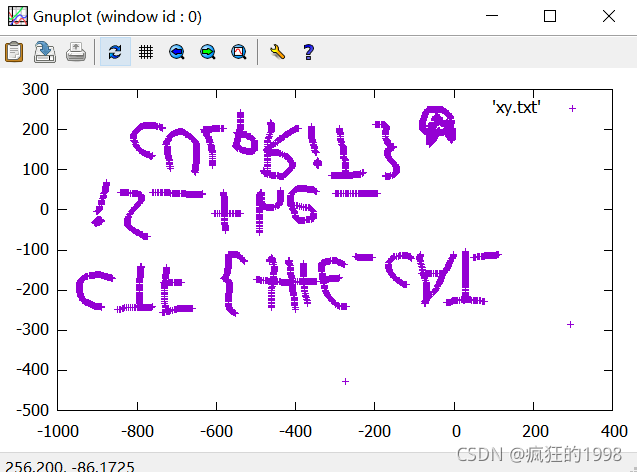

进入gnuplot\bin目录执行gnuplot.exe,使用命令plot ‘666.txt’，得到图像镜像
进入画图→旋转→垂直翻转

得到最后的flag

总结

好好学习、天天刷题
