CX6网卡的配置

#trust layer 3,即按照ip tos字段值来进行优先级映射
sudo mlnx_qos -i ens3f0 --trust dscp
#使能PFC
sudo mlnx_qos -i ens3f0 --pfc 0,0,0,1,0,0,0,0
#将ib设备mlx5_0的dscp优先级映射到26，对应了网卡优先级3
sudo cma_roce_tos -d mlx5_0 -t 106 #（dscp 26）

CE交换机配置(本文档使用的是CE6860，不同版本的CE交换机区别可能挺大，注意搜索文档)

步骤1：配置ECN模板
drop-profile dcqcn
#配置ECN水线，队列长度为最大队长的%1开始，按概率标记
color green low-limit 1 high-limit 30 discard-percentage 2
#提交配置
commit

步骤2：给100ge 1/0/1端口配置ECN，和端侧一样，一定要配置trust dscp，数据包才能进入正确buffer和队列
interface 100ge 1/0/1
trust dscp
qos queue 3 wred dcqcn
qos queue 3 ecn
#提交配置
commit

步骤3：给100ge 1/0/1端口配置PFC
dcb pfc
priority 3
interface 100ge 1/0/1
dcb pfc enable mode manual
dcb pfc buffer 3 xoff 310 xon 50 hdrm 740
#提交配置
commit

组网验证

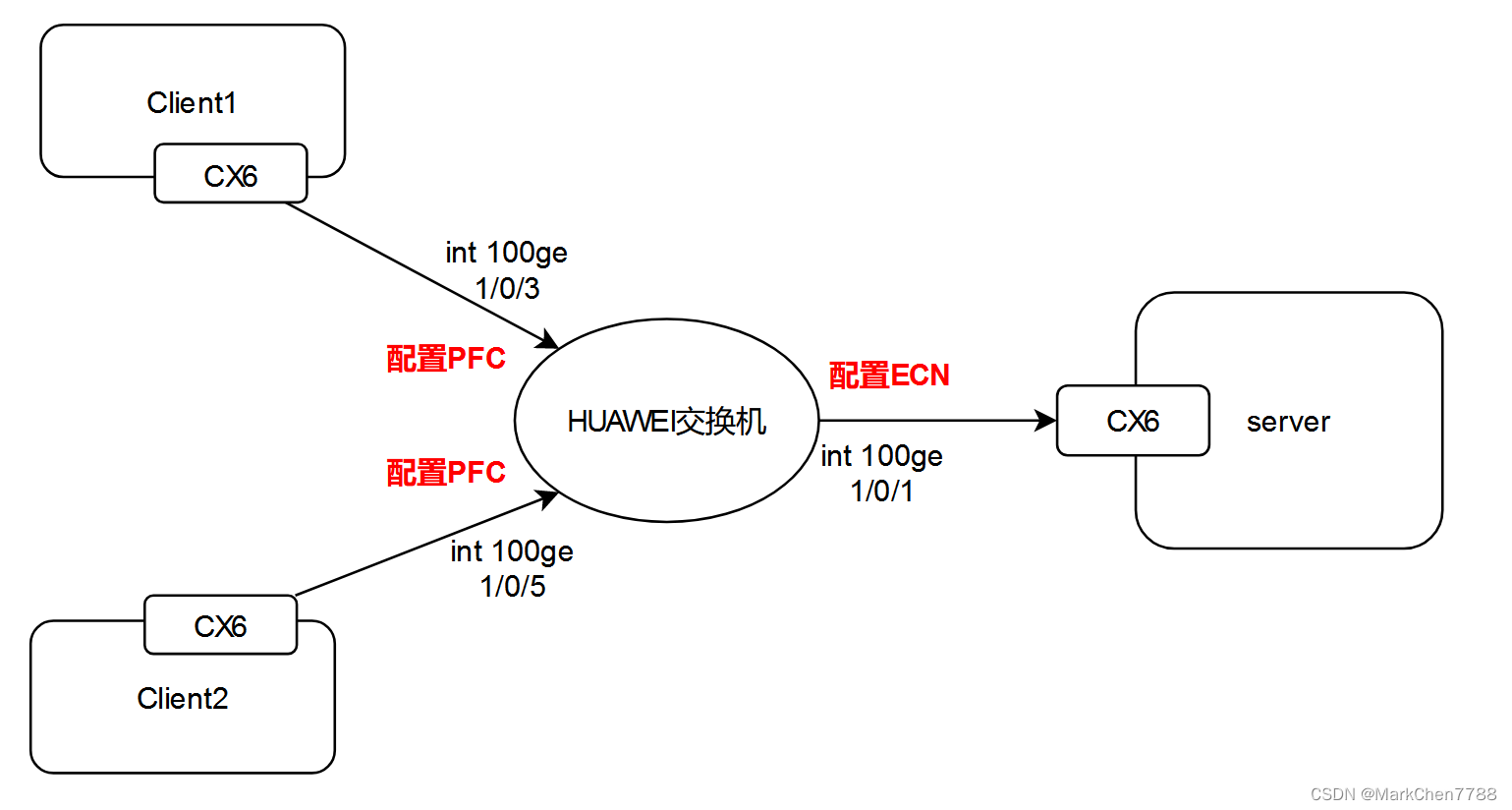

(1)建立如下物理拓扑

在这里插入图片描述

(2)如下是ECN和PFC的作用原理：ECN作用于出端口队列，PFC作用于入端口buffer

在这里插入图片描述

(3)将所有相关端口配置成40G, 在1/0/1端口配置ECN，按照步骤2，在1/0/3、1/0/5端口配置PFC，按照步骤3
   【CE交换机】
   system-view
   int 100ge 1/0/1
   speed 40000
   int 100ge 1/0/3
   speed 40000
   int 100ge 1/0/5
   speed 40000
   commit
   【Server】将网卡速度与交换机端口速率适配
    ethtool -s ens3f0 speed 40000 autoneg off
    ethtool -s ens3f0 autoneg on
   # ethtool ens3f0 #查看网卡是否up

(4)ECN验证实验
   #安装perftest，apt安装即可
   #client1
   ib_send_bw -d mlx5_0 -R -D 10 --report_gbits &
   #client2
   ib_send_bw -d mlx5_0 -R -D 10 --report_gbits &
   #server:
   ib_send_bw -d mlx5_0 -R -D 10 --report_gbits 192.168.200.103 &
   ib_send_bw -d mlx5_0 -R -D 10 --report_gbits 192.168.200.102 &
   二打一验证结果如果能保证server的总带宽在端口最大带宽的36/40左右，ECN即配置成功，即40G的端口，必须跑满36G以上才可以；
(5)PFC验证实验
   #还是重复上述二打一实验
   #查看交换机是否发送pfc帧
   display dcb pfc
   #查看出端口队列是否丢包

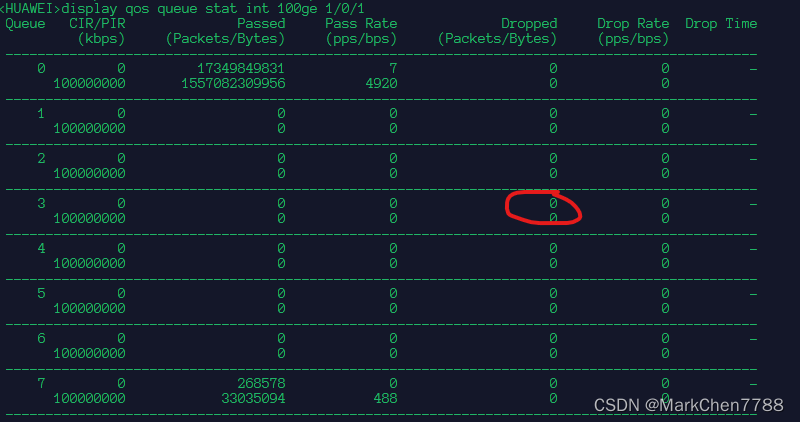

   display qos queue statistics interface 100ge 1/0/1

在这里插入图片描述

   #查看入端口是否丢包
   diaplay qos int 100ge 1/0/5
   # 如果二打一情况下能够正常发送pfc帧，且出端口队列和入端口都不存在丢包，则配置正确；

请添加图片描述

(6)DCQCN在端侧仍然存在一些可调整的参数，一般默认参数效果就可以了
   # 查看server端配置参数
   ls  /sys/class/net/ens3f0/ecn/roce_np/
   # 查看client端配置参数
   ls  /sys/class/net/ens3f0/ecn/roce_rp/

用cat命令可以查看参数具体数值，echo命令可以修改数值，参数的意义可以参考dcqcn论文以及官网文档；

请添加图片描述

(7)如何在端侧计算丢包数来验证PFC效果
     #查看mlx5_0 rdma报文发送数量
     cat /sys/class/infiniband/mlx5_0/ports/1/counters/port_xmit_packets
     #查看mlx5_0 rdma报文接收数量
     cat /sys/class/infiniband/mlx5_0/ports/1/counters/port_rcv_packets
     #丢包数量=server接收数量-client发送数量

请添加图片描述

(8)一些其它可参考的官方配置文档
[1]https://enterprise-support.nvidia.com/s/article/howto-configure-roce-over-a-lossy-fabric--ecn--end-to-end-using-connectx-4-and-spectrum--trust-l3-x
[2]https://enterprise-support.nvidia.com/s/article/recommended-network-configuration-examples-for-roce-deployment
[3]https://enterprise-support.nvidia.com/s/article/lossless-roce-configuration-for-linux-drivers-in-dscp-based-qos-mode
