本文详细介绍了DPDK在DOCA软件框架中的作用，以及如何将dpdk-testpmd、dpdk-l2fwd和dpdk-pktgen三个DPDK应用程序迁移到NVIDIABlueField-2DPU上运行，用于网络功能测试和性能压测。文章提供了环境配置、程序运行和端口绑定等具体步骤，并强调了DPDK在DPU开发中的重要性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

DOCA与DPDK的关系

DPDK作为DOCA软件框架重要的组成部分，几乎在所有DOCA APP中都会出现，并且占有非常大的比重。因此，除了可以根据DOCA SDK以及提供的示例进行网络相关功能的开发，也可以直接用DPDK API和相关示例进行开发。本人理解的两者区别如下：
1. DPDK是DOCA的功能子集，DOCA包含了更丰富的功能和加速特性；
2. 如果设备能够运行DOCA APP，则一定可以运行DPDK APP，反之则不一定；

综上，对于熟悉DPDK的开发者来说，无论是利用DOCA开发还是利用DPDK进行开发都会相对容易很多。因此，特别建议初学者先学会DPDK开发再上手DOCA开发。本文将介绍如何把如下三个DPDK APP快速迁移到NVIDIA BlueField-2 DPU（以下简称bf2）上运行：

dpdk-testpmd：DPDK中非常重要的测试工具，主要功能包括快速配置端口转发和下发流规则；
dpdk-l2fwd：DPDK中最简单的转发示例程序，很多APP都可以在此基础上进行开发，进而避免“造轮子”、“从零开始”；
dpdk-pktgen：非kernel版本的pktgen，能够更快速的生成、发送和接收报文。特别是在DPU Arm上进行对比时，DPDK版本的pktgen效率相对kernel版本的pktgen提升了许多。提起该工具旨在方便对DPU进行网络性能压测。

迁移环境

bf2 运行在嵌入式模式（Embedded CPU Function Ownership Mode）下，即默认模式；
DOCA 版本为DOCA_1.4.0；

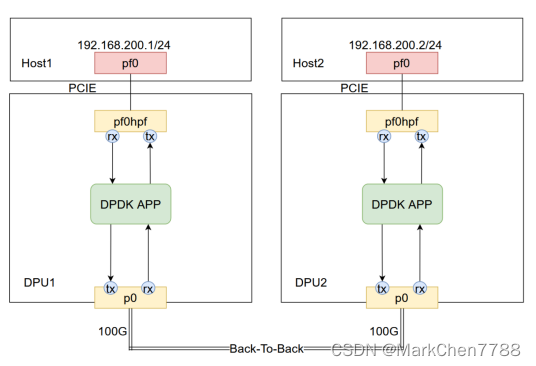

网络拓扑：

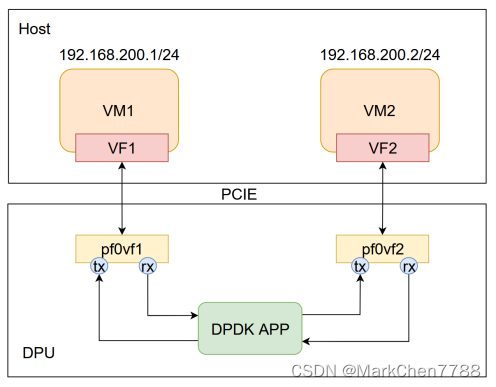

注：如果只有一块bf2且没有光模块，也可以在如下拓扑中用VF+VM进行迁移和压测，VF的申请方式和Mellanox CX系列网卡一致，不再赘述，唯一区别是代表口下沉到bf2的Arm子系统中。

运行dpdk-testpmd

① DOCA默认集成DPDK(无源码，只有编译后的目录，在/opt/mellanox/dpdk下)，查询默认版本的DPDK版本号：

export PKG_CONFIG_PATH=$PKG_CONFIG_PATH:/opt/mellanox/dpdk/lib/aarch64-linux-gnu/pkgconfig
pkg-config --modversion libdpdk

在这里插入图片描述
② 可执行DPDK程序在/opt/mellanox/dpdk/bin下。查询可用的dpdk端口：

特别注意，Mellanox的网卡无需绑定uio或者vfio驱动，即开即用，只不过在运行dpdk app时，该端口的内核网络栈无法使用；
③dpdk-testpmd同在/opt/mellanox/dpdk/bin下。在root下运行，转发pf0hpf和p0间的流量：

#关闭OVS：
/etc/init.d/openvswitch-switch stop
#申请大页:
echo 4096 > /sys/kernel/mm/hugepages/hugepages-2048kB/nr_hugepages
#运行app:

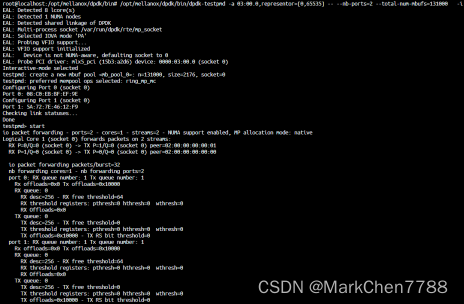

/opt/mellanox/dpdk/bin/dpdk-testpmd -a 03:00.0,representor=[0,65535] -- --nb-ports=2 --total-num-mbufs=131000  -i

在这里插入图片描述

注意：

检查mac是否和pf0hpf和p0对应；
testpmd的使用（转发和下发流规则）可在DPDK官网dpdk.org参看学习，不做赘述；
可以用在宿主机上用ping和iperf等工具进行流量测试；

运行dpdk-l2fwd

①该示例的源码需要DPDK官网（dpdk.org）下载，寻找与默认版本相近的版本下载并复制到Arm中即可，该程序没有任何复杂的功能，非常适合初学者进行学习，以便深入了解bf2；

②进入源码目录，利用make编译，这里不建议使用meson+ninja进行编译；
在这里插入图片描述

export PKG_CONFIG_PATH=$PKG_CONFIG_PATH:/opt/mellanox/dpdk/lib/aarch64-linux-gnu/pkgconfig
make

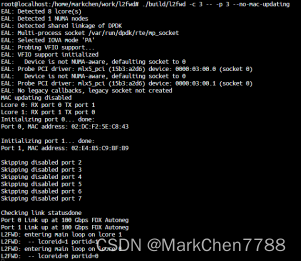

③ 运行
在这里插入图片描述

注意：

一定要加上–no-mac-updating,一定要加上–no-mac-updating,一定要加上–no-mac-updating,重要的事情说三遍！！！
-p指定了端口号（eg：3=0x0011,即绑定0号dpdk端口和1号dpdk端口），不同bf2上的pf0hpf和p0对应的dpdk端口号可能是不一样的，可以多次切换参数值并根据mac地址将端口号识别出来；

运行dpdk-pktgen

①pktgen需要再arm中编译安装新版本的DPDK，经过测试可行的DPDK版本是21.11;

#下载源码至arm,解压并进入源码目录；
meson build
ninja -C build
cd build
ninja install（卸载：ninja uninstall）
ldconfig

注意：

编译可能出现类似如下问题，错误类似“找不到rxp-compiler头文件”，这个应该是其它厂商（Marvell）的驱动。修改报错目录下的meson文件，删除build目录重编即可。
按照如下修改drivers/regex/octeontx2/meson.build，再重编DPDK：
修改前

修改后

②安装好的版本可能和默认版本冲突，本人解决方案如下：

#使用DPDK-21.11：
mv  /opt/mellanox/dpdk  /opt/mellanox/dpdk_
ldconfig
#使用默认版本DPDK：
cd  dpdk-statble-21.11/build (进入编译目录)
ninja  uninstall (卸载)
mv  /opt/mellanox/dpdk_  /opt/mellanox/dpdk(还原目录)
export  PKG_CONFIG_PATH=$PKG_CONFIG_PATH:/opt/mellanox/dpdk/lib/aarch64-linux-gnu/pkgconfig
ldconfig
#使用时，记得检测当前环境使用的版本：
pkg-config  --modversion  libdpdk

③DPDK-21.11环境部署好后，在DPDK官网下载pktgen-21.11,最后在Arm中利用meson和ninja进行编译即可正常使用；

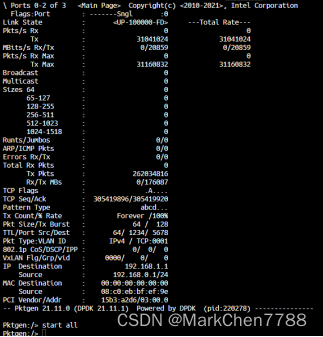

./pktgen -m 1024 -b 03:00.0 -- -m "[1:2].0"

在这里插入图片描述

参考文档：

NVIDIA BlueField-2 Ethernet DPU User Guide(硬件文档)：https://docs.nvidia.com/networking/display/BlueField2DPUENUG
NVIDIA BLUEFIELD DPU PLATFORM OPERATING SYSTEM v3.9.2 DOCUMENTATION(软件文档)：https://docs.nvidia.com/networking/display/BlueFieldDPUOSLatest
DOCA SDK文档：https://docs.nvidia.com/doca/sdk/index.html
DPDK官网：https://www.dpdk.org/
DPDK文档：http://core.dpdk.org/doc/archives/
DPDK-Pktgen文档：https://pktgen-dpdk.readthedocs.io/en/latest/
原文链接：https://developer.nvidia.com/zh-cn/blog/nvidia-bluefield-2-dpu-dpdk/
