NVIDIA BlueField-2 DPU快速入门指南

前言

接触NVIDIA网络产品和SDN、NFV技术差不多一年左右，从2021年8月开始接触的NVIDIA ConnectX-6 Dx(以下简称cx6),3个月后开始接触NVIDIA BlueField-2 DPU(以下简称bf2)。本文将结合自己的探索经历来介绍如何快速入门NVIDIA BlueField-2 DPU,主要包括：

• 如何使用SR_IOV+OVS构建自己的拓扑；
• 如何运行DOCA应用(DNS_Filter)。

cx6-dx 作为子模块集成到bf2中，所以本文会将两者进行一些比较。另外，bf2的许多功能需要运行在嵌入式模式（Embedded CPU Function Ownership Mode）下，因此接下来的操作我们默认在嵌入式模式下进行,DOCA 版本为DOCA_1.3.0。

关于BlueField-2 DPU的一些必要知识

1. 嵌入式模式下的默认拓扑和流量走向

   • 在arm中查看嵌入式模式下的默认拓扑

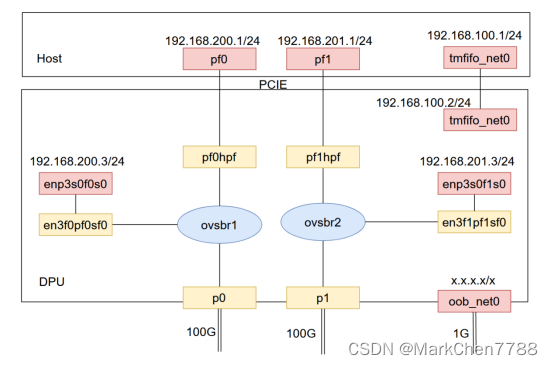

   • 拓扑图和流量走向


   备注：

   • 黄色口为代表口，不可以用内核协议栈来发包，粉色口可以配置IP用来发包；
   • 其中pf0、pf1为主机上的物理网口，pf0hpf、pf1hpf是它们在arm中的代表口；
   • enp3s0f0s0、enp3s0f1s0为arm上的SF口，en3f0pf0sf0、en3f1pf1sf0为它们的代表口，很多文档都说到的实际上是代表口，进而让我忽略了实际网口，导致我很久才明白enp3s0f0s0、enp3s0f1s0这两个实际网口的作用。DOCA程序中收发报文用到的SF网口是enp3s0f0s0、enp3s0f1s0这两个网口，并不是代表口。这两个SF口和主机的物理口具有同样的作用，配置同一网段IP后支持发送各类报文（包括RDMA）并进行互通，两者互通的带宽可达100Gb/s左右。(从主机传送大量数据给arm时，除了可以使用tmfifo_net0这一管理端口，还可以使用sf，并且sf更快，使用RDMA协议传输文件体验更舒适。)
   • tmfifo_net0、oob_net0为管理端口，tmfifo_net0通过rshim driver与主机互联通信，oob_net0通过1G以太网口通信。
   • p0、p1为流量出口。
   • 流量走向：
     • pf0向远端设备发送流量：pf0—>pf0hpf—>ovsbr1—>p0—>以太网—>destination
     • pf0向arm sf发送流量：pf0—>pf0hpf—>ovsbr1—>en3f0pf0sf0—>enp3s0f0s0

2. VF和SF

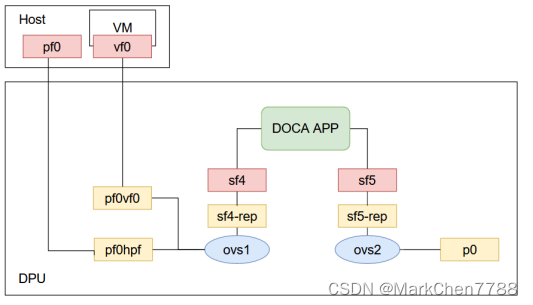

   SF和VF类似，都是通过SR_IOV技术虚拟化出来的PCIE设备。VF出现在宿主机中，可提供给虚拟机使用；SF出现在arm中，主要作用就是构建网络拓扑，分离出流量提供给DOCA应用程序进行处理并将处理好的流量再次传入网络。常用的拓扑如下所示。


   备注：

   • pf0vf0是vf0在DPU上的代表口，连接到OVS后，可以将VM的流量送入DOCA APP进行处理。以此作为实例阐明一下SF、VF的区别；
   • 建议使用DOCA APP时，重新申请两个SF，一个连接宿主机端，一个连接远端。默认的两个SF（enp3s0f0s0、enp3s0f1s0）不在同一个PCIE设备上，且默认的SF标识无从所知，以此使用DOCA APP可能会出现问题，所以建议在同一个PCIE设备上重新申请两个SF，默认的SF用作通信；

3. cx6-dx和bf2的区别

   • cx6-dx只卸载了数据平面到硬件中；
   • bf2卸载了数据平面+控制平面，数据平面运行在硬件中，控制平面运行在DPU的arm核中；
   • 最直观的表现就是：插上cx6-dx时，vf的representor出现在host OS中；插上bf2时，vf的representor出现在DPU OS中（划重点），vm网络（VPC）的控制平面运行在arm上。更进一步说，当需要同时卸载控制平面和数据平面实现裸金属服务器时，只有bf2才能胜任。

构建拓扑

1. 开启VF和SF的方式不做赘述，可参考如下链接，来源DOCA SDK文档：

   • 开启VF的参考链接：
     https://docs.nvidia.com/doca/sdk/virtual-functions/index.html
   • 开启SF的参考链接：
     https://docs.nvidia.com/doca/sdk/scalable-functions/index.html

2. ovs的使用方式，可自行搜索进行学习，学会构建拓扑和下发流表就足够了；

3. 构建一个实例拓扑，用于接下来运行doca app:

    ①在pf0上申请两个sf：
    /opt/mellanox/iproute2/sbin/mlxdevm port add pci/0000:03:00.0 flavour pcisf pfnum 0 sfnum 4
    /opt/mellanox/iproute2/sbin/mlxdevm port add pci/0000:03:00.0 flavour pcisf pfnum 0 sfnum 5
    /opt/mellanox/iproute2/sbin/mlxdevm port function set pci/0000:03:00.0/229409 hw_addr 02:25:f2:8d:a2:4c trust on state active
    /opt/mellanox/iproute2/sbin/mlxdevm port function set pci/0000:03:00.0/229410 hw_addr 02:25:f2:8d:a2:5c trust on state active
    echo mlx5_core.sf.4  > /sys/bus/auxiliary/drivers/mlx5_core.sf_cfg/unbind
    echo mlx5_core.sf.4  > /sys/bus/auxiliary/drivers/mlx5_core.sf/bind
    echo mlx5_core.sf.5  > /sys/bus/auxiliary/drivers/mlx5_core.sf_cfg/unbind
    echo mlx5_core.sf.5  > /sys/bus/auxiliary/drivers/mlx5_core.sf/bind
    ②创建拓扑
    /home/ubuntu/scripts# ovs-vsctl add-br ovs-test
    /home/ubuntu/scripts# ovs-vsctl del-port p0
    /home/ubuntu/scripts# ovs-vsctl del-port pf0hpf
    /home/ubuntu/scripts# ovs-vsctl add-port ovs-test pf0hpf
    /home/ubuntu/scripts# ovs-vsctl add-port ovs-test p0
    /home/ubuntu/scripts# ovs-vsctl add-port ovs-test en3f0pf0sf4
    /home/ubuntu/scripts# ovs-vsctl add-port ovs-test en3f0pf0sf5
    ③下发和检查流表
    ovs-ofctl del-flows ovs-test
    ovs-ofctl add-flow ovs-test "priority=1,in_port=pf0hpf,actions=output:p0"
    ovs-ofctl add-flow ovs-test "priority=2,in_port=p0,actions=output:pf0hpf"
    ovs-ofctl add-flow ovs-test "priority=3,in_port=pf0hpf,udp,tp_dst=53,actions=output:en3f0pf0sf4"
    ovs-ofctl add-flow ovs-test "priority=3,in_port=en3f0pf0sf5,udp,tp_dst=53,actions=output:p0"
    ovs-ofctl add-flow ovs-test "priority=4,in_port=p0,udp,tp_dst=53,actions=output:en3f0pf0sf5"
    ovs-ofctl add-flow ovs-test "priority=4,in_port=en3f0pf0sf4,udp,tp_dst=53,actions=output:pf0hpf"
    ovs-ofctl dump-flows ovs-test

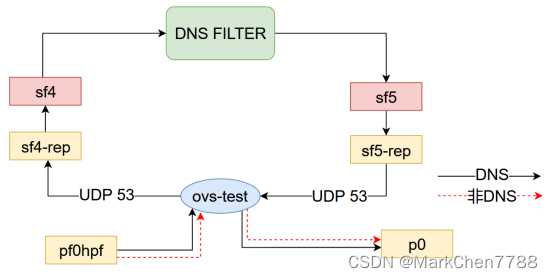

   拓扑图如下所示：


   注意：

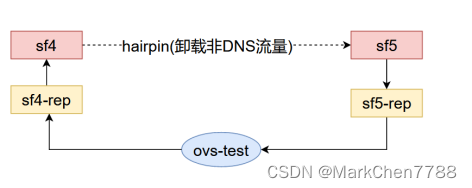

   • ovs-test上的流表不能形成环路,DNS_Filter使用了hairpin队列将非DNS流量卸载转发，因此不删除“actions=NORMAL”这一表项可能会造成环路进而转发失败，可能产生的环路如下图所示：

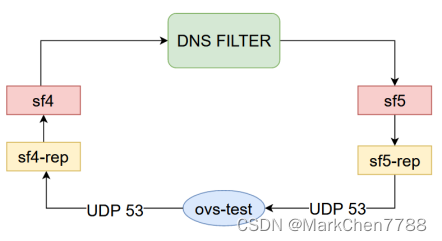

   • 如果不设置好DNS_Filter处理过的DNS流量的走向，DNS流量也可能产生环路，可能产生的环路如下图所示：


4. 其它值得注意的地方：

• arm 上的OVS默认开启了硬件卸载，会对流表执行自动卸载：
  eg:利用iperf工具在宿主机上打流量，在arm上查看动态卸载的流表：

    sudo ovs-appctl dpctl/dump-flows type=offloaded




• 重启OVS命令如下，DPU OS文档中的命令有些许问题。重启DPU或者重启OVS，通过ovs-ofctl命令下发的流表都会消失，需要重新下发；

    sudo /etc/init.d/openvswitch-switch restart

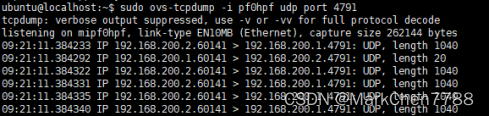

• 通过ovs-tcpdump 命令可以在arm上抓取代表口的流量。（roce v2的流量可以在pf0hpf上抓取，不过非常不建议这样做，会极大削弱RDMA的性能）


三、运行DOCA程序（DNS_Filter为示例）

1. 按照如下步骤，在二中建立好的拓扑上运行DNS_Filter实例

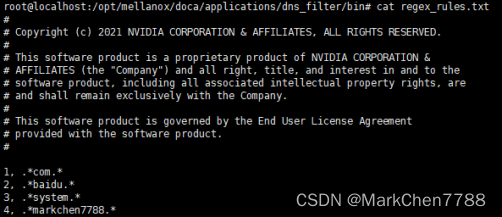

   编译RXP过滤规则，DNS_Filter借助Regex Engine实现了DNS的白名单功能（不是黑名单哦！！！），写下域名的正则表达式规则并利用rxp_compiler进行编译。如下是本人编写的规则，允许符合以下四条规则的DNS流量通过。


    #编译规则：
    rxpc -f regex_rules.txt -p 0.01 -o /tmp/regex_rules
    #申请大页，供DPDK使用
    echo 2048 > /sys/kernel/mm/hugepages/hugepages-2048kB/nr_hugepages
    #开启regex服务
    systemctl start mlx-regex
    #没有什么特殊要求，直接/opt/mellanox/doca/applications/DNS_Filter/bin/目录下的运行编译好的程序和并使用json配置文件的参数即可：
    ./doca_dns_filter --json ./DNS_Filter_params.json


2. 验证

• 可以将pf0桥接给vm使用，从而跟物理机网络隔离，或者直接申请一个vf,利用vf-rep在arm中构建上述拓扑也行，最后务必将p0连接至公网。
• 清除一下主机上的DNS缓存，本人在vm中运行的是ubuntu kylin 20.4 OS,命令如下：
  sudo systemd-resolve --flush-caches

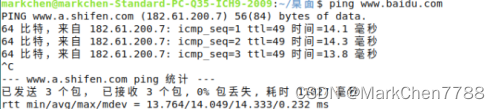

• 用浏览器浏览域名在白名单中的网页，或者直接ping域名：


• ping 非白名单中的域名：


3. 为什么不使用官方实例中的拓扑的原因：
   • 官方拓扑不需要配置任何流表，但是要在程序中通过建立hairpin队列来实现非DNS流量的卸载；
   • 上述建立的拓扑通过ovs的命令将DNS流量分离给DOCA APP处理，可以不再需要hairpin队列，但是配置麻烦了一点；
   • 个人觉得用ovs提前将目标流量分离出来更符合实际需求。特别是你需要运行多个doca app时，将流量提前用ovs分离出来更方便。

参考文档：

• NVIDIA BlueField-2 Ethernet DPU User Guide(硬件文档)：
  https://docs.nvidia.com/networking/display/BlueField2DPUENUG
• NVIDIA BLUEFIELD DPU PLATFORM OPERATING SYSTEM v3.9.2 DOCUMENTATION(软件文档)：https://docs.nvidia.com/networking/display/BlueFieldDPUOSLatest
• DOCA SDK文档：https://docs.nvidia.com/doca/sdk/index.html
• 原文链接：https://devforum.nvidia.cn/forum.php?mod=viewthread&tid=12823&extra=page%3D1
