摘要: 电磁辐射作为一种普遍存在的物理现象，在通信、雷达、医疗、能源等领域发挥着至关重要的作用。随着科技的不断发展，对电磁辐射的精确分析与模拟的需求日益增长。数值分析方法，凭借其强大的计算能力和灵活的建模能力，成为研究复杂电磁辐射问题的有力工具。本文将深入探讨电磁辐射数值分析的基本原理、常用方法、应用场景以及未来的发展趋势，旨在为相关领域的研究人员提供参考。

关键词: 电磁辐射，数值分析，有限差分时域法，有限元法，矩量法，计算电磁学

引言

电磁辐射是电磁场能量以电磁波形式在空间传播的现象，其本质是电场和磁场的相互转换和传播。自麦克斯韦建立经典电磁理论以来，人们对电磁辐射的理解不断深入，也因此衍生了众多基于电磁辐射的科技应用。然而，实际工程应用中的电磁辐射问题往往具有高度的复杂性，难以通过解析方法求解。例如，复杂形状的散射体、非均匀介质以及多尺度结构等都会给解析求解带来极大的挑战。在此背景下，数值分析方法应运而生，并逐渐成为研究电磁辐射问题的主流手段。

数值分析方法的核心思想是将连续的电磁场问题转化为离散的代数方程组，并通过计算机进行求解。通过对电磁场进行离散化处理，可以近似地模拟电磁波的传播、散射、辐射等行为。数值分析方法的优势在于其可以处理复杂的几何形状、非均匀介质以及各种边界条件，这使得人们能够更加深入地理解电磁现象，并优化相关的设备设计。

本文将系统地介绍电磁辐射数值分析的基本理论和常用方法，并探讨其在不同领域的应用。同时，我们也将分析当前数值分析方法面临的挑战，并展望未来的发展趋势。

一、电磁辐射数值分析的基本理论

电磁辐射的数值分析方法主要基于麦克斯韦方程组，这是电磁学的基本定律，描述了电场和磁场的相互关系以及它们与电荷和电流的相互作用。麦克斯韦方程组包含四个方程，分别是：

高斯定律: 描述电场线的起点和终点与电荷的关系。
高斯磁定律: 描述磁场线是闭合的，没有磁单极子。
法拉第电磁感应定律: 描述变化磁场如何产生电场。
安培-麦克斯韦定律: 描述电流和变化电场如何产生磁场。

这些方程组可以描述电磁波的产生、传播和相互作用。然而，直接求解麦克斯韦方程组通常是困难的，特别是在复杂的边界条件下。因此，数值方法应运而生，它们将连续的麦克斯韦方程组离散化，并转化为计算机可以求解的代数方程组。

二、电磁辐射数值分析的常用方法

以下是一些常用的电磁辐射数值分析方法：

有限差分时域法 (Finite-Difference Time-Domain, FDTD)

FDTD是一种直接求解时域麦克斯韦方程组的数值方法。它通过将空间和时间进行离散化，利用有限差分近似代替微分，从而将微分方程转换为代数方程。FDTD方法以其简单性和适用性广而著称，能够模拟复杂结构的瞬态电磁响应。

FDTD的基本步骤包括：

FDTD的优点在于其能够处理非线性、非均匀和时变问题，并且实现简单。然而，其缺点是计算量较大，特别是对于高频问题，为了保证计算精度需要使用较小的网格尺寸，从而增加了计算的复杂度。
- 网格剖分: 将计算区域划分为有限大小的网格单元。
- 场分量离散: 将电场和磁场分量离散化到网格节点上。
- 时域迭代: 利用中心差分格式更新电场和磁场，模拟电磁波的传播。
- 边界条件: 施加适当的边界条件以模拟开放空间或封闭结构。
有限元法 (Finite Element Method, FEM)

FEM是一种将计算区域划分为有限数量的单元，并在每个单元上近似求解电磁场的方法。FEM方法可以处理复杂的几何形状和非均匀介质，并可以自然地施加复杂的边界条件。与FDTD不同，FEM通常是在频域进行求解，可以直接得到稳态的电磁场分布。

FEM的基本步骤包括：

FEM的优点在于其具有很强的几何建模能力，并且可以精确地处理复杂边界条件。然而，FEM的缺点是其编程复杂性较高，且对于大型问题需要大量的计算资源。
- 网格剖分: 将计算区域划分为有限数量的单元（如三角形或四面体单元）。
- 单元函数定义: 在每个单元上定义插值函数，用来近似电磁场。
- 泛函建立: 基于麦克斯韦方程组建立泛函或加权残差方程。
- 求解线性方程组: 通过求解代数方程组得到每个节点的场值。
矩量法 (Method of Moments, MoM)

MoM是一种基于格林函数求解积分形式麦克斯韦方程组的数值方法。MoM主要应用于研究开放空间中的电磁问题，如天线的辐射和散射分析。与FDTD和FEM不同，MoM只需要对表面或边界进行网格剖分，从而可以大大减小问题的规模。

MoM的基本步骤包括：

MoM的优点在于其适用于开放空间问题，并且计算效率较高。然而，MoM的缺点是其难以处理非线性或非均匀介质问题，并且对于大型问题，其形成的矩阵方程组庞大且稠密，求解困难。
- 表面离散: 将散射体或辐射体的表面离散化为有限数量的单元。
- 基函数选择: 选择合适的基函数来近似表面电流或电荷分布。
- 格林函数计算: 计算格林函数以建立矩阵方程。
- 求解线性方程组: 通过求解代数方程组得到表面电流或电荷分布，进而求得电磁场。
其他数值方法

除了上述三种常用的数值方法外，还有一些其他的数值方法也广泛应用于电磁辐射的分析，例如：
- 多极子展开法 (Multipole Expansion Method): 用于研究小尺寸散射体或辐射体的电磁特性。
- 传输线矩阵法 (Transmission Line Matrix Method, TLM): 用于分析传输线结构的电磁特性。
- 几何光学近似法 (Geometrical Optics, GO): 用于分析高频电磁波的传播。

三、电磁辐射数值分析的应用场景

电磁辐射数值分析的应用非常广泛，几乎涵盖了所有涉及到电磁现象的领域。以下是一些典型的应用场景：

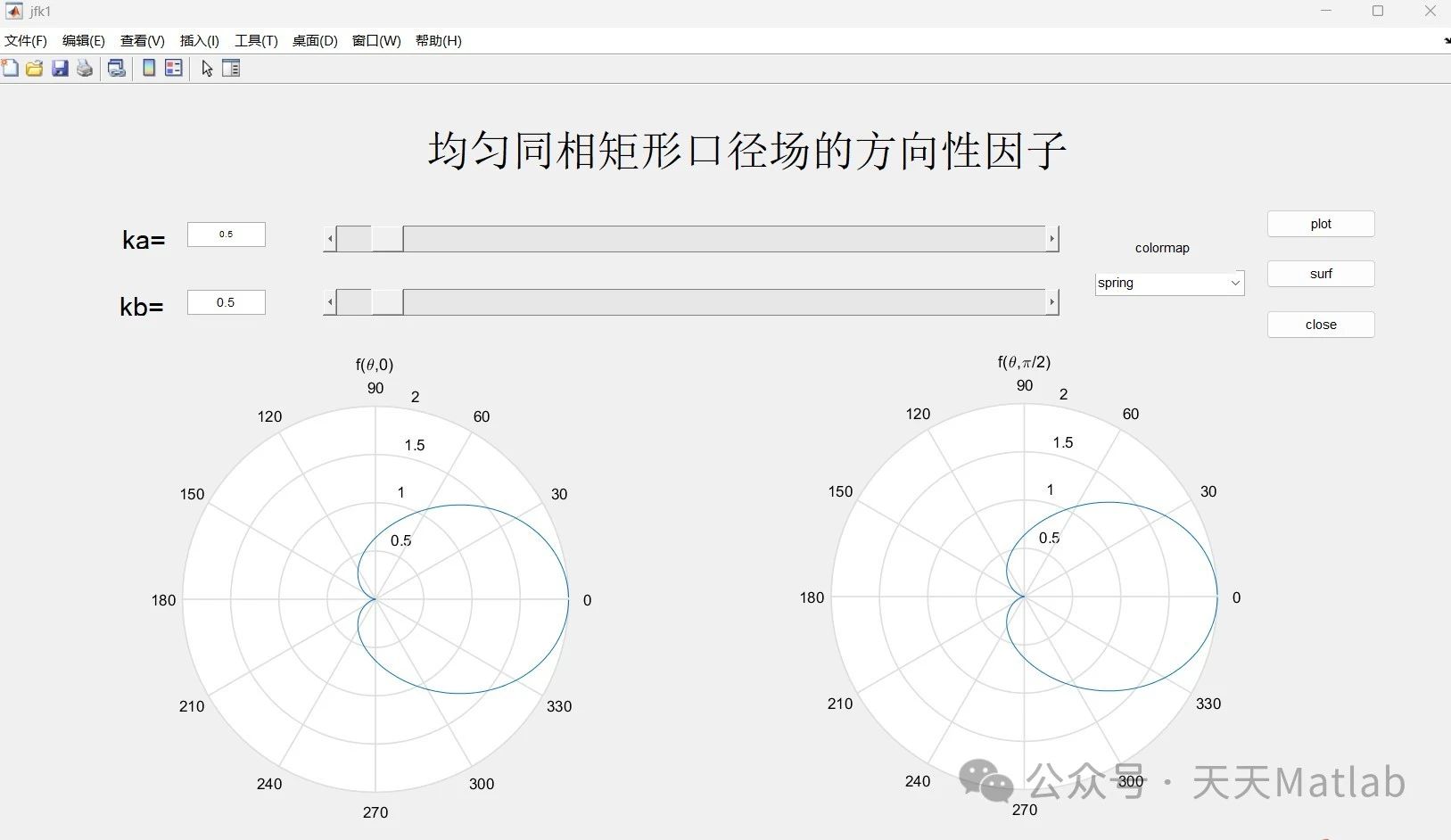

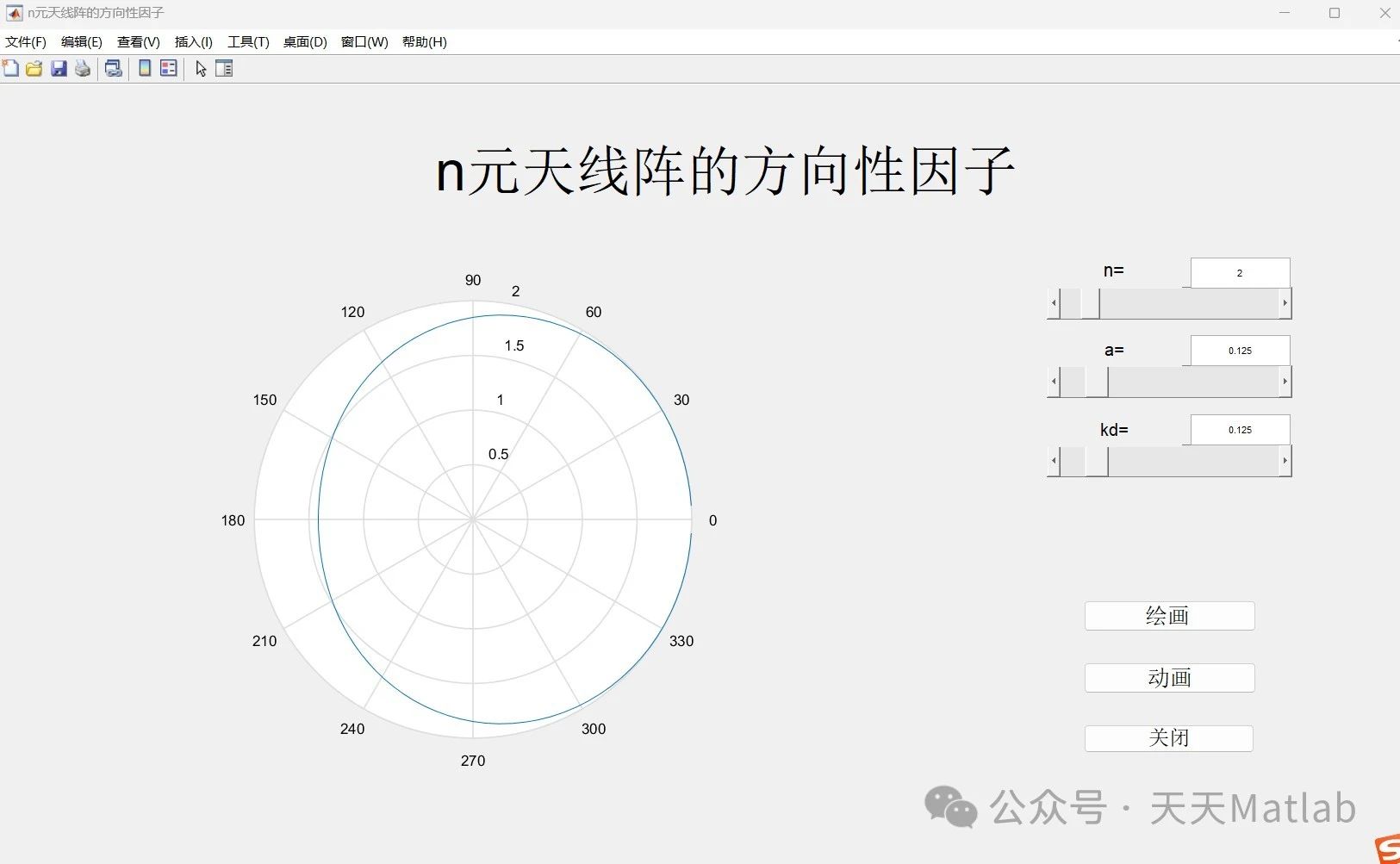

天线设计: 数值方法可以帮助工程师设计和优化各种类型的天线，包括无线通信、雷达和卫星通信天线等。通过仿真，可以预测天线的辐射特性、阻抗匹配和方向性。
电磁兼容性 (Electromagnetic Compatibility, EMC) 分析: 数值方法可以帮助工程师分析电子设备之间的电磁干扰，并提出相应的解决方案。通过仿真，可以预测设备的电磁辐射强度和敏感度。
生物电磁效应研究: 数值方法可以用于研究电磁辐射对生物组织的影响，例如手机辐射对人体的影响，或医疗设备的电磁安全性评估。
雷达目标识别: 数值方法可以模拟电磁波的散射特性，并用于识别和分类雷达目标。
微波器件设计: 数值方法可以帮助工程师设计和优化微波电路和器件，例如滤波器、耦合器和功分器。
材料电磁特性表征: 数值方法可以帮助科学家研究各种材料的电磁特性，例如介电常数和磁导率。

四、电磁辐射数值分析的挑战与未来发展趋势

尽管电磁辐射数值分析方法取得了巨大的进步，但仍面临诸多挑战：
