【运动学】航天飞机旋翼在有限阻力下的运动的微分方程Matlab仿真

本文链接：https://blog.csdn.net/Matlab245/article/details/145669323

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

航天飞机的设计是一项复杂的工程挑战，涉及到诸多物理领域的精妙结合。在航天飞机的运行过程中，旋翼，尤其是在某些特殊构型或实验性设计中使用的旋翼，扮演着重要的角色。对旋翼运动进行精确建模与分析，不仅能优化其性能，还能确保航天器的安全可靠。本文将聚焦于航天飞机旋翼在有限阻力下的运动，深入探讨其微分方程的建立、分析与潜在应用。

旋翼运动的建模涉及诸多因素，包括旋翼自身的几何形状、质量分布、转动惯量，以及作用于其上的各种力矩，如驱动力矩、空气动力矩和阻力矩等。在真空环境中，旋翼运动相对简单，可以通过角动量守恒定律来描述。然而，在低空飞行或着陆阶段，空气阻力的影响不可忽略。因此，建立一个能够准确描述有限阻力下旋翼运动的微分方程至关重要。

为了构建这个微分方程，我们首先需要定义相关的物理量和坐标系。假设旋翼绕一个固定的轴旋转，我们引入一个惯性坐标系和一个与旋翼固连的坐标系。定义旋翼的角速度为ω，角加速度为α。作用于旋翼上的总力矩为M，其中包含了驱动力矩Md、空气动力矩Ma和阻力矩Mf。

基于牛顿第二定律的旋转形式，我们可以得到如下的方程：

Iα = M = Md + Ma + Mf

其中，I是旋翼关于旋转轴的转动惯量。这个方程是描述旋翼运动的核心方程，我们需要对其中的各项力矩进行更详细的分析。

驱动力矩Md通常由电机或其他动力系统提供，可以将其视为一个已知函数，或者通过控制系统进行精确调节。空气动力矩Ma则更为复杂，取决于旋翼的形状、尺寸、迎角、空气密度以及旋翼的旋转速度。对于简单的旋翼形状，可以使用叶素理论或动量理论进行估算。然而，对于复杂的旋翼形状，则需要借助计算流体力学（CFD）方法进行数值模拟。

阻力矩Mf是本文研究的重点。在有限阻力下，阻力矩主要由空气阻力产生，其大小与空气密度、旋翼的迎风面积、阻力系数以及旋翼的旋转速度有关。我们可以将阻力矩表示为：

Mf = -C * ρ * A * r^2 * ω^2

其中，C是阻力系数，取决于旋翼的形状和表面粗糙度；ρ是空气密度；A是旋翼的有效迎风面积；r是旋翼的平均半径；ω是旋翼的角速度。负号表示阻力矩与角速度方向相反。

将上述表达式代入到旋翼运动方程中，我们可以得到如下的微分方程：

Iα = Md + Ma - C * ρ * A * r^2 * ω^2

这个方程是一个二阶非线性常微分方程，描述了有限阻力下航天飞机旋翼的运动。求解这个方程可以预测旋翼的角速度和角加速度随时间的变化，从而为旋翼的设计和控制提供依据。

值得注意的是，上述方程是一个简化模型，忽略了许多复杂因素。例如，我们假设空气密度是常数，但实际上，空气密度随高度变化而变化。此外，我们还忽略了旋翼的弹性变形、叶尖涡流以及其他复杂的空气动力学效应。为了获得更精确的模拟结果，我们需要对模型进行进一步的改进。

一种改进方法是将空气密度ρ作为高度的函数，并将其代入到阻力矩的表达式中。此外，我们还可以考虑旋翼的叶片挥舞、摆振等运动，并将其纳入到动力学模型中。对于高精度模拟，则需要采用更复杂的CFD方法，对旋翼周围的流场进行详细的计算。

求解上述微分方程可以使用多种数值方法，例如欧拉法、龙格-库塔法等。这些方法可以将微分方程离散化，并通过迭代计算来获得数值解。在选择数值方法时，需要考虑计算精度和计算效率之间的平衡。

对微分方程的求解结果进行分析可以得到一些重要的结论。例如，我们可以研究不同驱动力矩下旋翼的角速度变化情况，从而优化旋翼的控制策略。我们还可以分析空气阻力对旋翼运动的影响，从而评估旋翼在不同高度下的性能。

除了对旋翼运动进行建模和分析外，我们还可以利用这些模型来进行控制系统的设计。例如，我们可以设计一个PID控制器，通过调节驱动力矩来控制旋翼的角速度。控制系统的设计需要考虑到系统的稳定性、响应速度和抗干扰能力等因素。

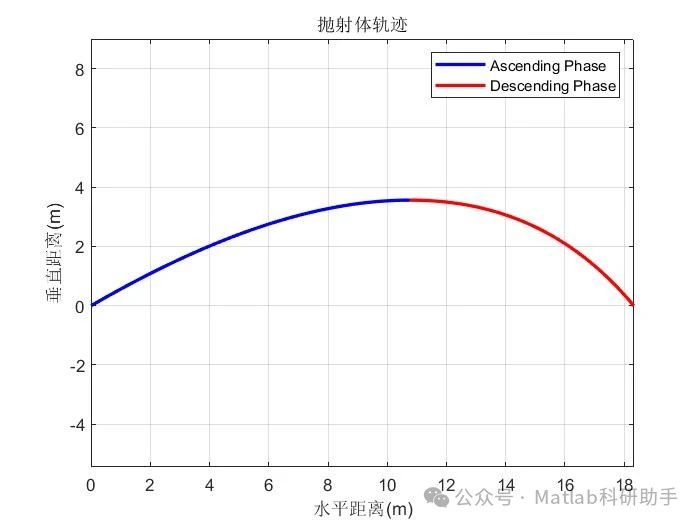

⛳️ 运行结果

🔗 参考文献

1:10;% Differential equationsfun1 = @(t, u) [-g * (sqrt(u(1)^2 + u(2)^2) * u(1) / vt^2); -g * (1 + (sqrt(u(1)^2 + u(2)^2) * u(2) / vt^2))];fun2 = @(t, u) [-g * (sqrt(u(1)^2 + u(2)^2) * u(1) / vt^2); -g * (1 - (sqrt(u(1)^2 + u(2)^2) * u(2) / vt^2))];% Solve differential equations[t, s] = ode45(fun1, ts, [vx0, vy0]);[val, idx] = min(s(:, 2) >= 0);[t1, s1] = ode45(fun2, ts(1, idx-1:end), [s(idx-1, 1), s(idx-1, 2)]);% Extract ascending and descending phases
