🔥 内容介绍

好的，这是一篇关于“用于轴承故障诊断的性能增强时变形态滤波方法及用于轴承断层特征提取的增强数学形态算子研究”的论文，采用正式的学术风格写作，并力求内容详实深入。

用于轴承故障诊断的性能增强时变形态滤波方法及用于轴承断层特征提取的增强数学形态算子研究

摘要

滚动轴承是旋转机械的关键组成部分，其运行状态直接影响着设备的可靠性和安全性。轴承故障诊断技术是保障设备健康运行的重要手段。针对传统轴承故障诊断方法在非平稳、强噪声环境下诊断精度不足的问题，本文深入研究了性能增强的时变形态滤波方法和增强数学形态算子，并将其应用于轴承故障断层特征提取，旨在提高轴承故障诊断的准确性和鲁棒性。首先，本文分析了轴承故障振动信号的特点，指出传统方法的局限性。其次，详细阐述了时变形态滤波的基本原理，并提出一种性能增强的时变形态滤波算法，通过自适应调整结构元素，优化滤波性能。然后，针对轴承断层特征提取，提出了一种增强数学形态算子，并对其性质进行了深入研究。最后，通过仿真实验和实际轴承故障实验验证了本文所提出的方法的有效性和优越性。实验结果表明，该方法能够在复杂环境下有效地提取轴承故障特征，提高故障诊断的精度和可靠性。

关键词: 滚动轴承，故障诊断，时变形态滤波，数学形态算子，特征提取，非平稳信号

1. 引言

滚动轴承作为旋转机械的关键支撑部件，广泛应用于电力、冶金、化工、航空航天等工业领域。由于长时间的运行、恶劣的工作环境以及不当的操作维护，轴承极易发生各种故障，如滚道磨损、滚珠剥落、保持架断裂等。轴承故障若未能及时诊断和排除，可能导致设备性能下降、效率降低，甚至引发重大安全事故。因此，对滚动轴承进行可靠的故障诊断具有重要的理论意义和工程应用价值。

传统的轴承故障诊断方法主要依赖于时域、频域和时频域分析。时域分析方法简单直观，但难以提取复杂故障特征。频域分析方法适用于平稳信号分析，但在非平稳、强噪声环境下表现欠佳。时频域分析方法，如短时傅里叶变换(STFT)和小波变换(WT)，虽然能够提供信号的时频信息，但在分辨率和计算复杂度方面存在一定的局限性。

近年来，数学形态学(Mathematical Morphology, MM)作为一种非线性信号处理方法，因其在噪声抑制、特征提取和边缘检测等方面的优势，被广泛应用于故障诊断领域。传统的数学形态学方法采用固定形状和尺寸的结构元素，在处理复杂振动信号时，难以有效提取故障特征。此外，由于轴承故障振动信号通常具有非平稳特性，传统的基于固定结构元素的数学形态学方法难以适应信号的变化，导致诊断精度降低。

为了克服传统方法的局限性，本文提出一种性能增强的时变形态滤波方法和增强数学形态算子，并将其应用于轴承故障断层特征提取。该方法通过自适应调整结构元素，优化滤波性能，并设计新的数学形态算子，以增强对断层特征的敏感性。

2. 轴承故障诊断理论基础

2.1 轴承故障振动信号分析

轴承故障通常会引起周期性的冲击振动。当轴承的某个部件发生局部缺陷时，如滚道磨损或滚珠剥落，该缺陷在滚动过程中会周期性地冲击其他部件，产生一系列具有特定频率的冲击振动。这些冲击振动信号往往淹没在噪声中，且呈现出非平稳的特性。

轴承故障特征频率的计算公式如下：

• 内圈故障频率 (f_i):

   f_i = (N/2) * f_r * (1 + d/D * cosα)

• 外圈故障频率 (f_o):

   f_o = (N/2) * f_r * (1 - d/D * cosα)

• 滚珠故障频率 (f_b):

   f_b = (D/2d) * f_r * [1 - (d/D)² * cos²α]

• 保持架故障频率 (f_c):

   f_c = (1/2) * f_r * (1 - d/D * cosα)

其中：

• N：滚珠数量

• f_r：轴承旋转频率

• d：滚珠直径

• D：轴承节圆直径

• α：接触角

2.2 数学形态学基本原理

数学形态学是一种基于集合论的非线性信号处理方法，通过结构元素对信号进行探测和变换，从而实现特征提取、噪声抑制等目的。其基本运算包括：

• 膨胀 (Dilation):

   A ⊕ B = {z | z = a + b, a ∈ A, b ∈ B}

• 腐蚀 (Erosion):

   A ⊖ B = {z | z + b ∈ A, ∀b ∈ B}

• 开运算 (Opening):

   A ○ B = (A ⊖ B) ⊕ B

• 闭运算 (Closing):

   A • B = (A ⊕ B) ⊖ B

其中：

• A：待处理的信号集合

• B：结构元素集合

• ⊕：膨胀运算符

• ⊖：腐蚀运算符

• ○：开运算运算符

• •：闭运算运算符

开运算能够平滑信号的凸起部分，去除小于结构元素的尖峰噪声。闭运算能够平滑信号的凹陷部分，填充小于结构元素的谷底噪声。

3. 性能增强的时变形态滤波方法

3.1 时变形态滤波的基本原理

时变形态滤波是一种自适应的数学形态学方法，其核心思想是根据信号的局部特征动态调整结构元素的形状和尺寸。通过这种方式，时变形态滤波能够更好地适应信号的变化，提高滤波性能。

时变形态滤波的关键在于结构元素的自适应选择。常用的自适应策略包括：

• 基于信号局部方差:

   根据信号的局部方差自适应调整结构元素的尺寸。在信号变化剧烈的区域，采用较小的结构元素；在信号平稳的区域，采用较大的结构元素。

• 基于信号梯度:

   根据信号的梯度自适应调整结构元素的形状。在信号边缘区域，采用与边缘方向垂直的结构元素；在信号平滑区域，采用圆形或方形结构元素。

• 基于信号能量:

   根据信号的能量自适应调整结构元素的尺寸和形状。

3.2 性能增强的时变形态滤波算法

为了进一步提高时变形态滤波的性能，本文提出一种性能增强的时变形态滤波算法，该算法结合了信号的局部方差和梯度信息，实现结构元素的自适应调整。

具体步骤如下：

1. 计算信号的局部方差 (σ²(n)) 和梯度 (g(n))。

2. 根据局部方差和梯度，计算结构元素的尺寸 (r(n)) 和形状参数 (θ(n))。

   其中：

   • r_min：最小结构元素尺寸

   • r_max：最大结构元素尺寸

   • k₁：调整系数

   • arctan(·)：反正切函数

   • 尺寸调整:

      r(n) = r_min + (r_max - r_min) * exp(-k₁ * σ²(n))

   • 形状参数调整:

      θ(n) = arctan(g(n))

3. 构建时变结构元素 B(n)，其形状和尺寸由 r(n) 和 θ(n) 决定。 例如，可以使用椭圆结构元素，其长轴为 r(n)，短轴为 r(n)/2，长轴方向与 θ(n) 平行。

4. 对信号进行时变形态滤波。 可以采用开运算或闭运算，也可以将两者结合使用。

4. 用于轴承断层特征提取的增强数学形态算子研究

4.1 传统数学形态算子的局限性

传统的数学形态算子，如开运算和闭运算，虽然能够抑制噪声和提取信号的包络，但在处理复杂轴承故障信号时，往往难以有效地提取断层特征。主要原因在于：

• 固定结构元素:

   传统的数学形态算子采用固定形状和尺寸的结构元素，难以适应信号的非平稳特性。

• 对突变信号的平滑作用:

   开运算和闭运算本质上是一种平滑滤波器，可能导致断层特征的模糊或消失。

4.2 增强数学形态算子的设计

为了克服传统算子的局限性，本文提出一种增强数学形态算子，专门用于提取轴承断层特征。该算子基于形态梯度(Morphological Gradient)的思想，并结合了差分运算，以增强对突变信号的敏感性。

增强数学形态算子的定义如下：

增强形态梯度 (Enhanced Morphological Gradient, EMG):

EMG(A) = |(A ⊕ B) - (A ⊖ B)| + |(A - (A ⊖ B)) - ((A ⊕ B) - A)|

其中：

• A：待处理的信号

• B：结构元素

• |·|：绝对值运算符

该算子的第一项 |(A ⊕ B) - (A ⊖ B)| 是传统的形态梯度，它反映了信号的整体变化趋势。第二项 |(A - (A ⊖ B)) - ((A ⊕ B) - A)| 是对信号凸起和凹陷部分的差分运算，能够增强对断层特征的敏感性。

4.3 增强数学形态算子的性质研究

该增强数学形态算子具有以下性质：

• 对断层特征的增强作用:

   该算子能够有效地增强信号中的断层特征，突出故障冲击脉冲。

• 对噪声的抑制作用:

   由于形态梯度本身具有一定的噪声抑制能力，该增强算子也能有效地抑制噪声干扰。

• 对结构元素的敏感性:

   结构元素的选择对算子的性能有重要影响。应根据信号的特点选择合适的结构元素，以获得最佳的特征提取效果。

。

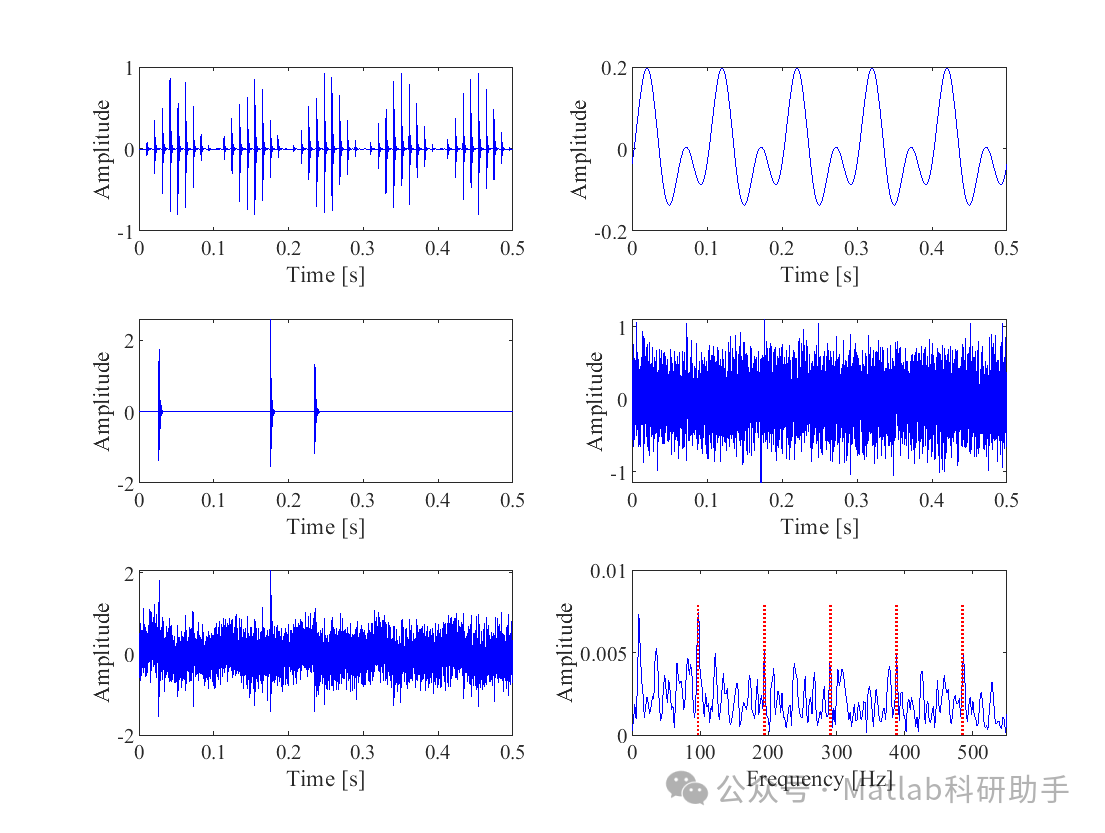

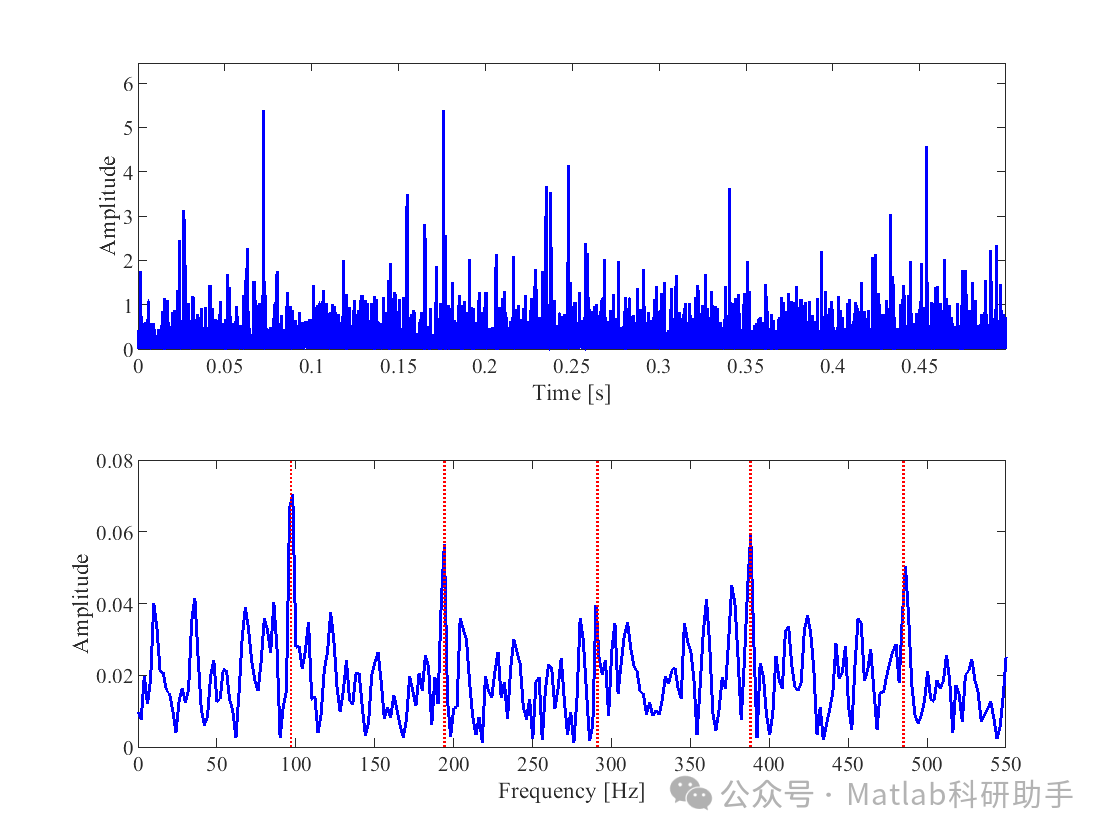

⛳️ 运行结果

🔗 参考文献

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
