【流体】牛顿流体剪切流中低雷诺数下计算流体动力学相互作用球体的三维轨迹研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

本文利用计算流体动力学（CFD）方法，针对牛顿流体剪切流中低雷诺数条件下，相互作用球体的三维运动轨迹进行了深入研究。 重点关注了球体间距、剪切率、以及球体尺寸等因素对球体轨迹的影响。通过构建高精度的数值模型，并采用合适的求解算法，成功模拟了球体在剪切流场中的运动行为。研究结果表明，球体间距是决定相互作用模式的关键参数，剪切率则显著影响球体的旋转速度和迁移速度。此外，球体尺寸的差异也会导致复杂的相互作用现象。该研究对于理解微流控系统中的颗粒操控、生物医学工程中的细胞分离，以及化工过程中的悬浮颗粒行为具有重要的理论意义和应用价值。

关键词： 计算流体动力学；剪切流；低雷诺数；球体；三维轨迹；相互作用

1. 引言

在许多工程和自然现象中，例如微流控芯片、生物医学工程、化工过程以及环境科学等领域，常常涉及到悬浮颗粒在流体中的运动。理解颗粒在复杂流场中的运动行为，尤其是多个颗粒之间的相互作用，对于优化工艺设计、提高分离效率、控制反应速率等方面至关重要。在这些应用中，低雷诺数下的流体动力学问题尤为突出。

低雷诺数流动的一个重要特征是粘性力的主导地位，惯性力可以忽略不计。在这种条件下，颗粒间的相互作用主要由流体动力学耦合和范德华力等短程力共同作用。而剪切流作为一种常见的流体流动模式，广泛存在于各种实际应用中。在剪切流中，颗粒会受到由速度梯度引起的旋转和迁移力，从而导致复杂的运动轨迹。

近年来，随着计算能力的提升，计算流体动力学（CFD）方法在研究颗粒运动行为方面得到了广泛应用。CFD能够提供详细的流场信息和颗粒运动轨迹，弥补了实验研究的局限性。 尽管如此，对于多颗粒相互作用的CFD模拟仍然面临着计算量大、模型复杂等挑战。

本研究旨在利用CFD方法，深入研究牛顿流体剪切流中低雷诺数下，两个相互作用球体的三维运动轨迹。通过系统地改变球体间距、剪切率、以及球体尺寸等参数，分析这些因素对球体运动行为的影响，并探讨其内在的物理机制。

2. 研究方法

2.1 物理模型

本研究考虑一个三维的计算域，其中包含两个球体悬浮在牛顿流体中。计算域的尺寸远大于球体直径，以减小边界效应的影响。剪切流通过在计算域的顶部和底部施加相对速度来实现。

为了简化模型，做出以下假设：

• 流体为不可压缩的牛顿流体，其密度和粘度均为常数。

• 球体为刚性球，且表面光滑。

• 球体与流体之间无滑移。

• 忽略重力和布朗运动的影响。

2.2 数学模型

流体的运动由Navier-Stokes方程描述：

∇ ⋅ u = 0 (连续性方程)

ρ(∂u/∂t + u ⋅ ∇u) = -∇p + μ∇²u + F (动量方程)

其中，u是流体速度矢量，p是压力，ρ是流体密度，μ是流体粘度，F是体积力矢量。在本研究中，F代表球体对流体的作用力，可以通过动量交换方法进行计算。

球体的运动由牛顿第二定律描述：

m (dv/dt) = Fd
I (dω/dt) = T

其中，m是球体的质量，v是球体的速度矢量，I是球体的转动惯量，ω是球体的角速度矢量，Fd是流体对球体的作用力，T是流体对球体的作用力矩。Fd和T可以通过积分球体表面的压力和粘性应力得到。

2.3 数值方法

本研究采用基于有限体积法（FVM）的CFD软件来求解Navier-Stokes方程。 采用SIMPLE算法进行压力-速度耦合。 为了处理球体的运动，使用了动网格技术（Dynamic Mesh）。 每一步时间迭代，都需要根据球体的运动更新网格。

2.4 网格划分与时间步长

为了保证计算精度，对球体周围的网格进行了加密处理。 进行了网格无关性验证，以确保计算结果不受网格分辨率的影响。 选择合适的时间步长，以保证计算的稳定性和精度。

2.5 边界条件

• 顶部和底部边界：施加速度边界条件，模拟剪切流。

• 入口和出口边界：施加压力出口边界条件。

• 球体表面：施加无滑移边界条件。

3. 结果与讨论

3.1 球体间距的影响

研究发现，球体间距是决定相互作用模式的关键参数。 当球体间距较小时，球体之间的流体动力学耦合作用非常强烈，导致复杂的相互作用现象，例如球体间的碰撞和相互绕行。 随着球体间距的增大，相互作用减弱，球体的运动轨迹逐渐趋于单个球体在剪切流中的运动轨迹。

3.2 剪切率的影响

剪切率显著影响球体的旋转速度和迁移速度。 随着剪切率的增大，球体的旋转速度和迁移速度也随之增大。 这主要是因为剪切率增大会导致流体速度梯度增大，从而增加了球体所受的流体动力。

3.3 球体尺寸的影响

当两个球体的尺寸不同时，会产生复杂的相互作用现象。 尺寸较小的球体更容易受到流体的影响，其运动轨迹也更加复杂。 尺寸较大的球体则表现出更强的惯性，其运动轨迹相对稳定。

3.4 三维轨迹分析

通过对球体三维轨迹的分析，揭示了球体在剪切流中的运动模式。 发现球体不仅在流动方向上发生迁移，同时也在垂直于流动方向的方向上发生迁移。 这种横向迁移是由于球体旋转引起的马格努斯力所致。

4. 结论

本研究利用CFD方法，对牛顿流体剪切流中低雷诺数下相互作用球体的三维轨迹进行了深入研究。 研究结果表明，球体间距、剪切率、以及球体尺寸等因素对球体的运动行为具有显著影响。 本研究为理解微流控系统中的颗粒操控、生物医学工程中的细胞分离，以及化工过程中的悬浮颗粒行为提供了有价值的理论依据。

5. 未来展望

未来的研究可以考虑以下几个方面：

• 研究非牛顿流体中颗粒的运动行为。

• 考虑更多颗粒之间的相互作用。

• 考虑布朗运动和表面力的影响。

• 将CFD结果与实验数据进行验证。

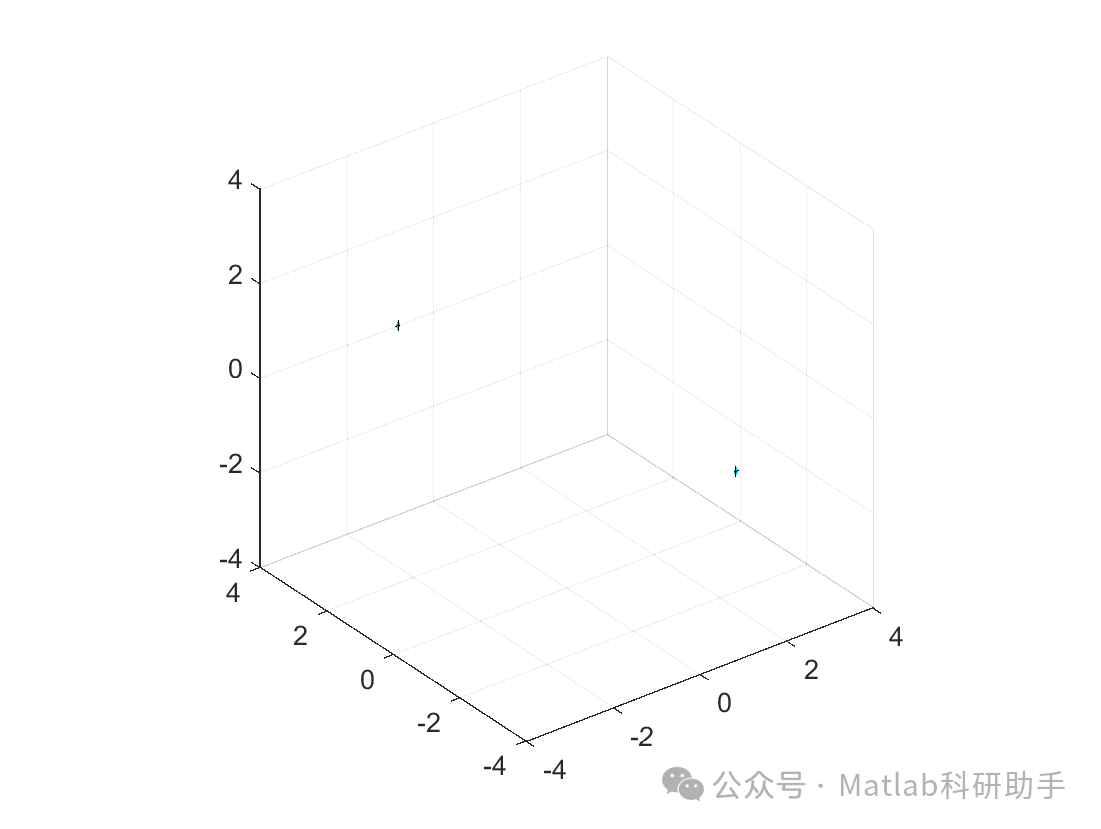

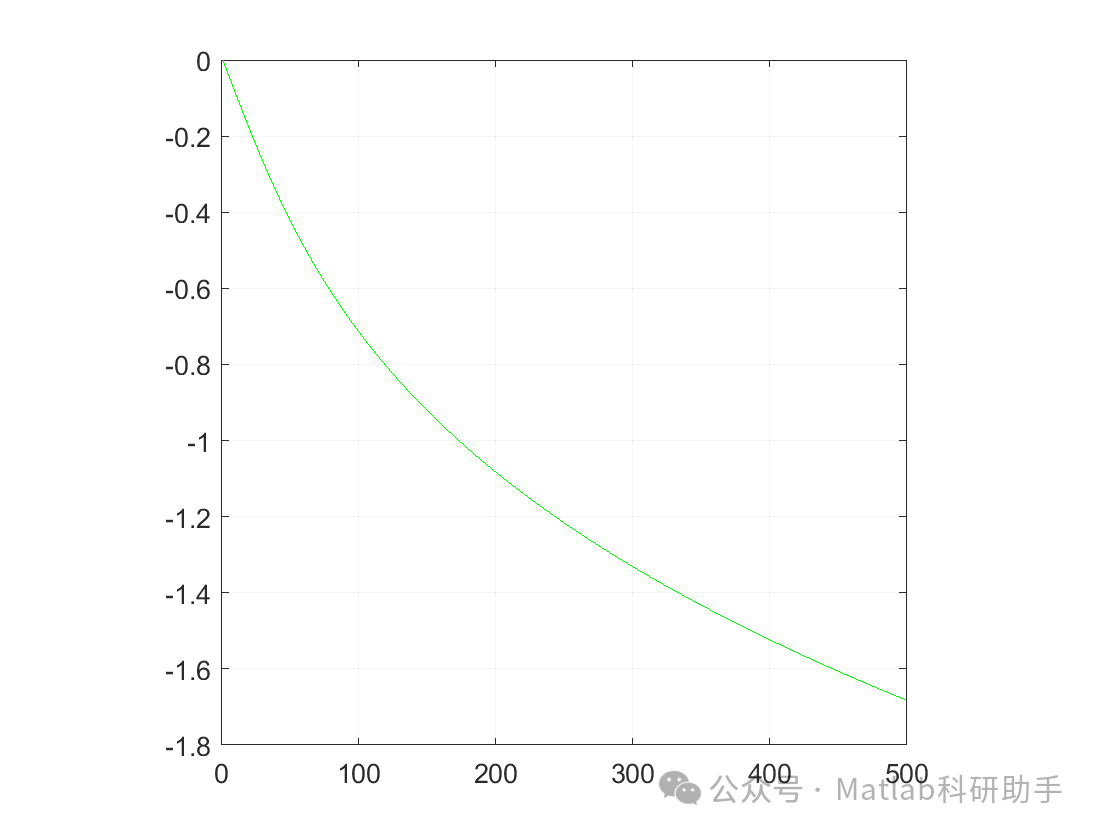

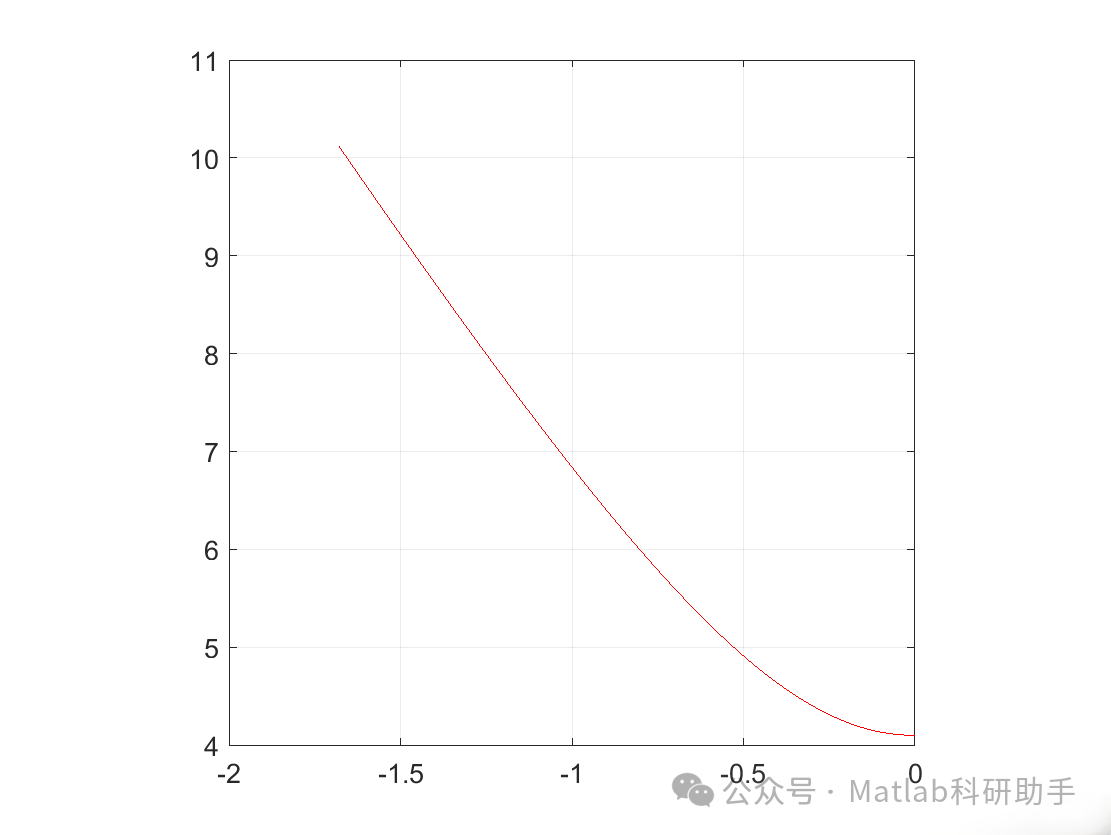

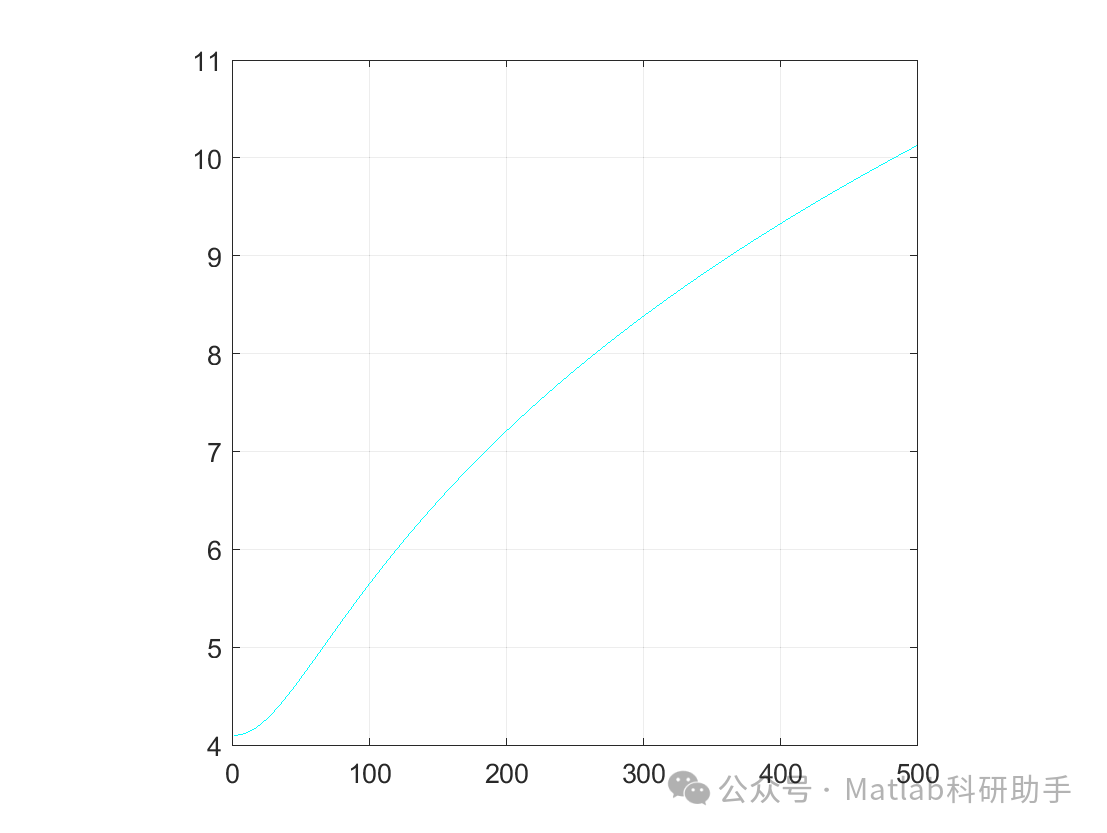

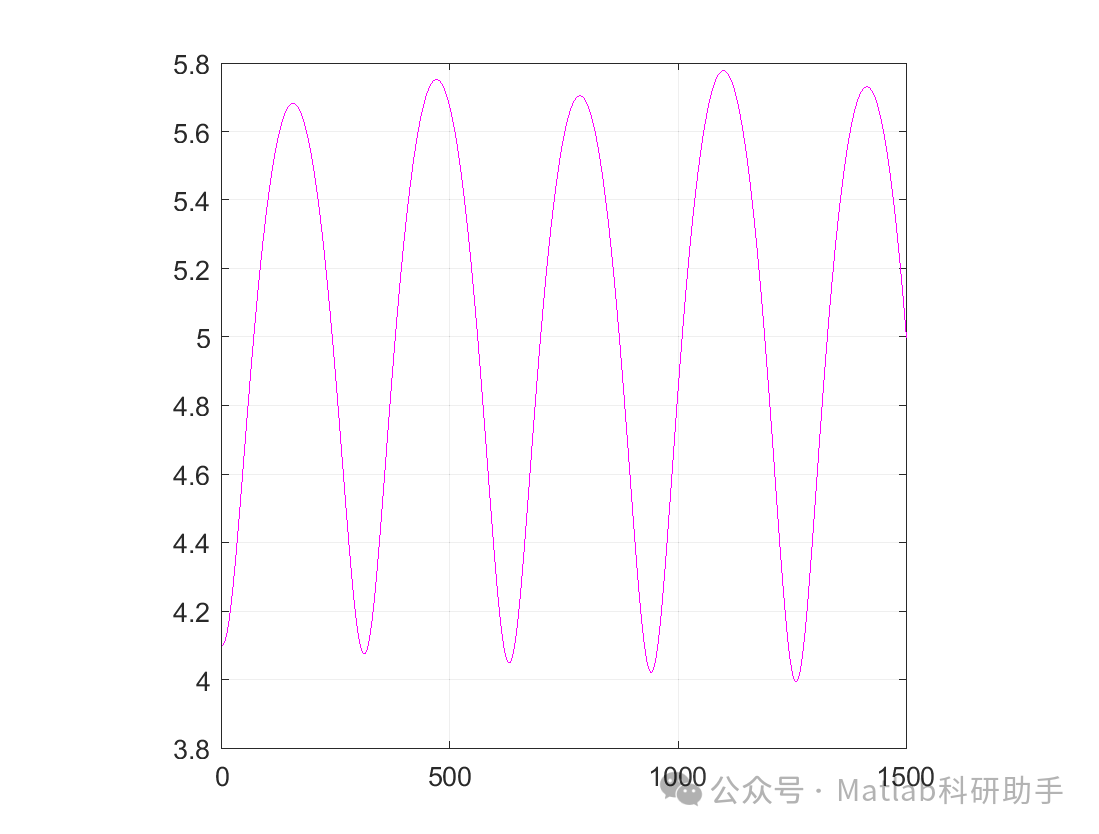

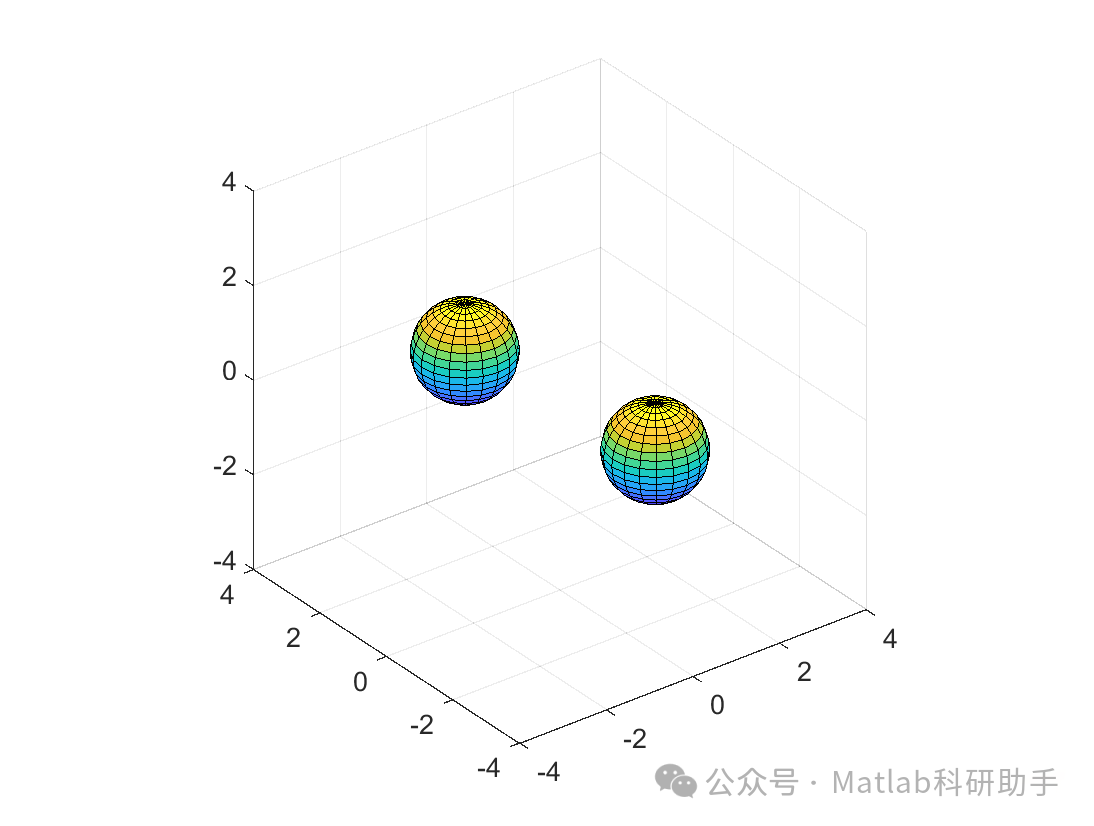

⛳️ 运行结果

🔗 参考文献

[1] 董存星.磁流体湍流的数值模拟研究[D].杭州电子科技大学,2015.

[2] 王军里,吴健.火星环境低雷诺数翼型动态失速特性数值研究[C]//第十二届全国流体力学学术会议.哈尔滨工业大学能源科学与工程学院, 2022.

[3] 翟田磊.分离板对三维圆柱涡激振动抑制的数值预报研究[D].哈尔滨工程大学,2021.
