船舶作为人类征服海洋的伟大工具，其设计与建造始终离不开对力学原理的精确应用。在船舶设计的初期阶段，确定船体的几何形状至关重要，这直接影响着船舶的浮力、稳性、航行性能以及最终的安全性。从最初的船舶偏移表，到由此推导出的流体静力学曲线、大倾角KN值以及交叉稳性曲线，这些工具构成了连接船体几何与流体静力学的桥梁，为船舶设计师提供了深入理解船舶在不同航行状态下行为的关键信息。本文将深入探讨这些概念，阐述它们之间的内在联系以及在船舶设计中的重要作用。

一、船舶偏移表：船体几何信息的基石

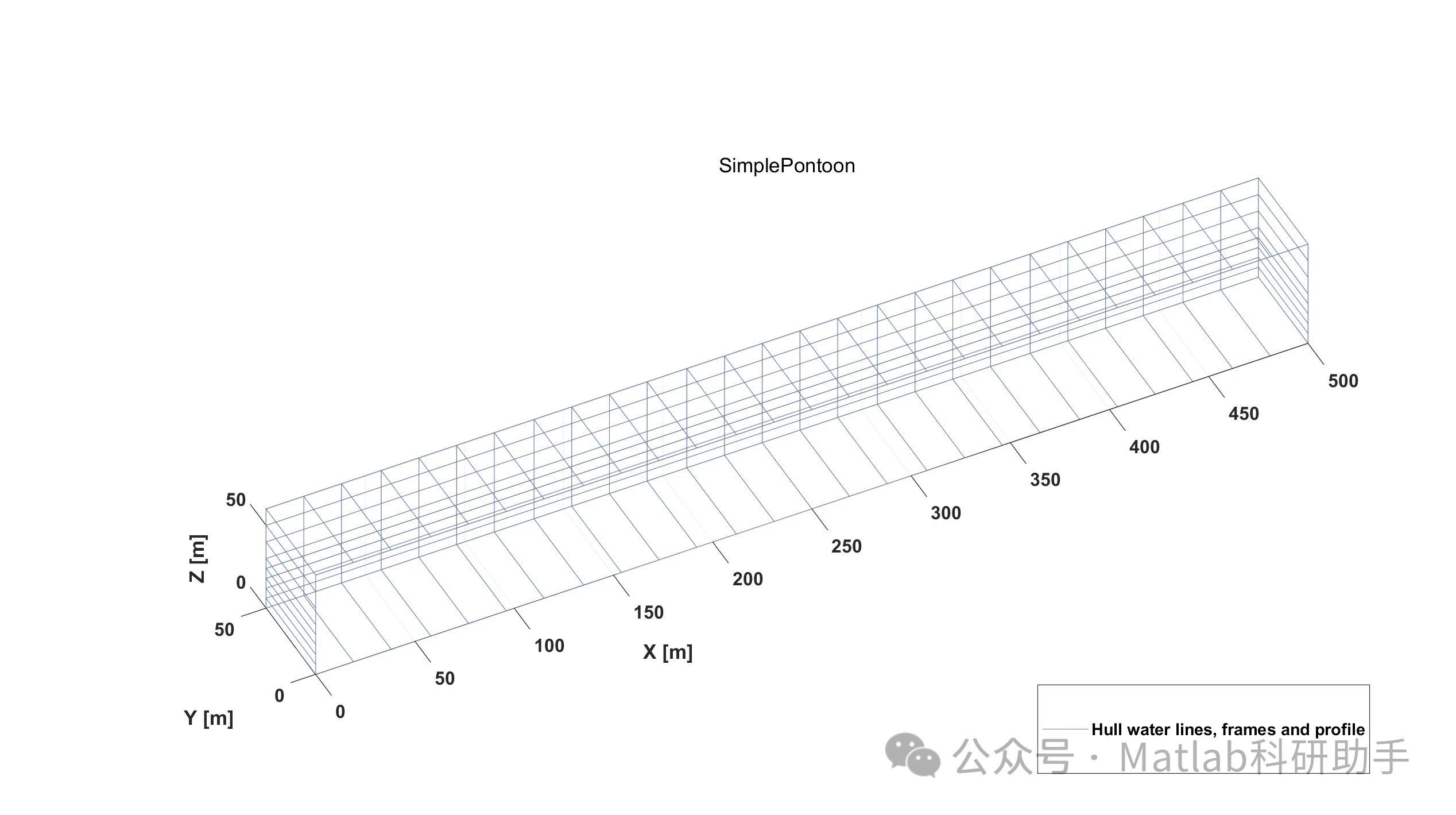

船舶偏移表，英文称为 "Offsets Table"，本质上是对船体几何形状的数字化描述。它通常以一系列表格的形式呈现，包含了船体沿横剖面（Sections）、水线面（Waterlines）和肋骨线（Buttock Lines）三个方向的关键点坐标。这些坐标相对于船体的基线（Baseline）、中线面（Centerline）和船尾垂直线（After Perpendicular）等参考面进行测量。

偏移表提供的不仅仅是简单的坐标数据，它蕴含着船体设计中最原始、最基础的信息。通过偏移表，设计师可以精确地重建船体的三维形状，并以此为基础进行后续的计算和分析。偏移表的准确性至关重要，任何细微的误差都可能在后续的流体静力学计算中被放大，最终影响船舶的整体性能。

在早期，偏移表的获取主要依赖于手工测量，例如对船模进行切割和精确测量。随着计算机技术的发展，现代船舶设计更多地采用计算机辅助设计（CAD）软件，直接生成偏移表。这些软件能够精确地描述复杂曲面，并自动生成偏移表，大大提高了效率和精度。

二、流体静力学曲线：揭示船舶浮力与稳性的秘密

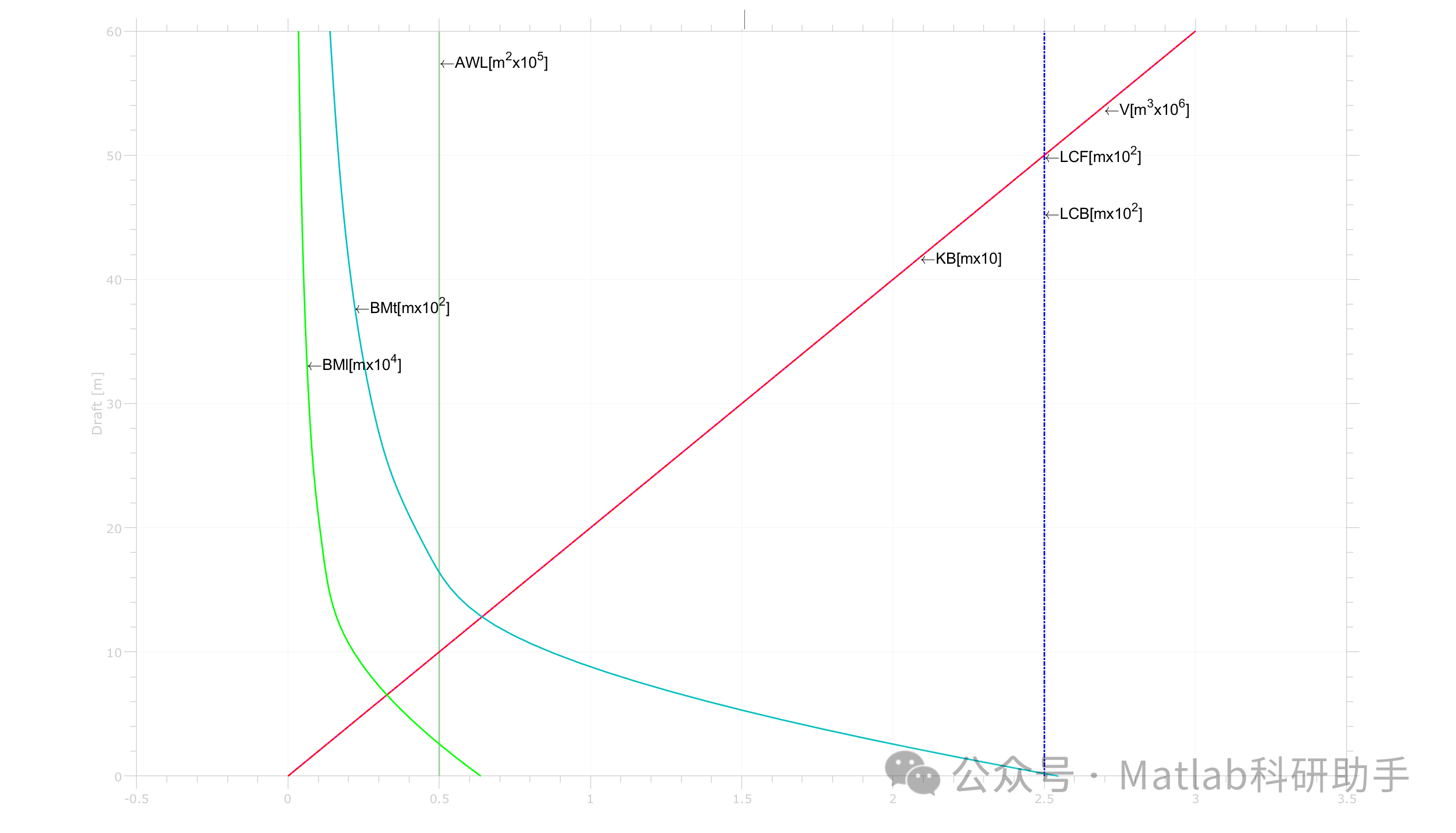

流体静力学曲线（Hydrostatic Curves）是基于偏移表数据，通过积分计算得到的，用于描述船舶在不同吃水（Draft）下浮力与稳性特性的曲线集合。这些曲线包括：

排水量曲线 (Displacement Curve):
描述排水量与吃水之间的关系。排水量是指船舶排开的水的重量，根据阿基米德原理，它等于船舶的重量。排水量曲线能够帮助设计师了解在不同载重情况下，船舶的吃水变化情况。
吨沉数曲线 (Tons Per Centimeter Immersion Curve, TPC):
描述每厘米吃水变化所需的重量。吨沉数越大，意味着船舶需要更多的重量才能增加一厘米的吃水。
型心纵向位置曲线 (Longitudinal Center of Buoyancy, LCB Curve):
描述浮力中心（即排水体积的重心）相对于船中（Midships）的纵向位置。LCB的位置对船舶的纵向平衡至关重要。
型心垂向位置曲线 (Vertical Center of Buoyancy, VCB Curve):
描述浮力中心的垂向位置。VCB的位置直接影响船舶的稳性。
横稳心高度曲线 (Transverse Metacentric Height, KM Curve):
描述横稳心（Metacenter）相对于龙骨（Keel）的垂向位置。KM是船舶横稳性分析中的关键参数。
横稳性半径曲线 (BM Curve):
描述浮力中心到横稳心的距离，也称为横稳性半径。BM是KM的重要组成部分，由船体的水线面惯性矩决定。
水线面面积曲线 (Waterplane Area Curve):
描述不同吃水下的水线面面积。水线面面积对船舶的横稳性、附加质量以及波浪中的运动响应都有重要影响。

通过分析流体静力学曲线，设计师可以了解船舶在不同吃水下的浮力、稳性以及平衡特性，从而评估船舶的性能是否满足设计要求。例如，排水量曲线可以用于确定船舶的载重能力，KM曲线可以用于评估船舶的横稳性。

三、大倾角KN值：评估船舶的大倾角稳性

传统的横稳心高度GM（Transverse Metacentric Height）在小角度倾斜时可以作为船舶稳性的指标，但在大倾角情况下，GM的适用性受到限制。为了更准确地评估船舶在大倾角下的稳性，引入了KN值。

KN值是指在特定倾斜角度下，从龙骨（Keel）到扶正力臂（Righting Arm）方向的距离。扶正力臂（GZ）是船舶倾斜后，浮力（Buoyancy）与重力（Gravity）之间形成的力偶产生的力臂，是衡量船舶稳性的关键指标。GZ越大，说明船舶抵抗倾覆的能力越强。

KN值与扶正力臂GZ之间存在以下关系：

GZ = KN - KG * sin(θ)

其中：

GZ
是扶正力臂
KN
是从龙骨到扶正力臂方向的距离
KG
是重心（Center of Gravity）相对于龙骨的垂向位置
θ
是倾斜角度

由于KG取决于船舶的载重分布，因此KN值可以看作是与载重无关的，反映了船体本身的稳性潜力。通过绘制KN曲线（即KN值随倾斜角度变化的曲线），设计师可以了解船舶在不同倾斜角度下的扶正力臂潜力，并根据实际载重情况，计算出GZ曲线，从而评估船舶的稳性。

四、交叉稳性曲线：评估船舶在极端环境下的生存能力

交叉稳性曲线（Cross Curves of Stability）是一种更为全面的稳性评估工具，它提供了一系列在不同排水量和倾斜角度下，扶正力矩（Righting Moment）的值。扶正力矩是扶正力臂GZ与排水量的乘积，它直接反映了船舶恢复到正浮状态的能力。

交叉稳性曲线通常以图表的形式呈现，横轴代表倾斜角度，纵轴代表扶正力矩。不同的曲线代表不同的排水量。通过分析交叉稳性曲线，设计师可以了解船舶在不同载重和倾斜角度下的稳性储备，并评估船舶在极端环境（例如遭遇风暴）下的生存能力。

交叉稳性曲线的绘制通常需要进行大量的数值计算，涉及到对船体形状的精确描述和对浮力、重力分布的准确估计。现代船舶设计通常采用计算机辅助设计（CAD）和计算流体力学（CFD）等工具，来高效、准确地生成交叉稳性曲线。

五、内在联系与设计应用

从偏移表到流体静力学曲线，再到大倾角KN值和交叉稳性曲线，这些概念之间存在着紧密的内在联系：

偏移表是基础：
偏移表提供了船体的几何信息，是所有后续计算的基础。
流体静力学曲线是桥梁：
流体静力学曲线将船体的几何信息转化为与浮力、稳性相关的力学参数。
KN值和交叉稳性曲线是补充：
KN值和交叉稳性曲线是对流体静力学曲线的补充，提供了更全面的稳性评估，尤其是在大倾角和极端环境下的稳性评估。

在船舶设计中，这些工具被广泛应用于：

初步设计：
在初步设计阶段，设计师使用流体静力学曲线来评估不同船型方案的浮力、稳性以及平衡特性，并选择最合适的方案。
详细设计：
在详细设计阶段，设计师使用KN值和交叉稳性曲线来评估船舶在大倾角下的稳性，并根据实际载重情况进行调整，以确保船舶满足稳性标准。
安全性评估：
在安全性评估阶段，设计师使用上述工具来评估船舶在各种恶劣环境下的生存能力，并采取相应的措施来提高船舶的安全性。

六、结论

船舶偏移表、流体静力学曲线、大倾角KN值以及交叉稳性曲线是船舶设计中不可或缺的关键工具。它们构成了连接船体几何与流体静力学的桥梁，为设计师提供了深入理解船舶在不同航行状态下行为的关键信息。通过对这些工具的有效利用，设计师可以设计出安全、高效、可靠的船舶，为人类的海洋活动保驾护航。随着计算机技术的不断发展，这些工具的应用也将变得更加高效、精确，为船舶设计的未来带来更多的可能性。
