本文旨在探讨相位分布PWM (Phase Disposition PWM, PDPWM) 技术在五电平中点钳位 (Neutral Point Clamped, NPC) 逆变器中的应用。五电平NPC逆变器因其较低的谐波含量和较高的电压利用率，在交流调速、静止无功补偿等领域拥有广阔的应用前景。本文将首先介绍五电平NPC逆变器的拓扑结构及工作原理，然后详细阐述PDPWM调制技术的原理及其在五电平NPC逆变器中的实现方法。通过仿真实验，分析PDPWM调制下五电平NPC逆变器的输出电压谐波特性和中点电压平衡问题，并与其他调制策略进行比较，最终验证PDPWM技术在五电平NPC逆变器中的有效性和优越性。

1. 引言

随着电力电子技术的快速发展，对高压大功率电力变换器的需求日益增长。多电平逆变器作为一种能够实现高电压、低谐波输出的解决方案，受到了广泛关注。与传统的两电平和三电平逆变器相比，多电平逆变器能够输出更多的电压等级，从而降低输出电压的谐波含量，减少开关损耗，提高电能质量。

五电平中点钳位 (NPC) 逆变器作为一种重要的多电平拓扑，具有结构简单、易于控制、电压利用率高等优点。在交流调速、有源电力滤波器、静止无功补偿等领域得到了广泛应用。然而，五电平NPC逆变器的中点电压平衡问题一直是研究的难点。由于开关器件的非理想特性和负载的不对称性，容易导致中点电压漂移，影响逆变器的性能甚至导致设备损坏。

脉宽调制 (PWM) 技术是多电平逆变器控制的核心。合理的调制策略能够有效地控制开关器件的通断，从而实现期望的输出电压和电流波形，并改善逆变器的各项性能指标。相位分布PWM (PDPWM) 技术作为一种经典的PWM调制策略，具有实现简单、易于同步、开关频率高等优点。

本文将研究PDPWM技术在五电平NPC逆变器中的应用，通过仿真分析PDPWM调制下五电平NPC逆变器的输出电压谐波特性和中点电压平衡问题，并与其他调制策略进行比较，旨在为五电平NPC逆变器的控制策略优化提供参考。

2. 五电平NPC逆变器拓扑结构及工作原理

五电平NPC逆变器的基本拓扑结构如图1所示。它由四个串联的开关器件和两个钳位二极管组成，可以将直流电压分成五个不同的电压等级，分别是 +2Vdc/2, +Vdc/2, 0, -Vdc/2, -2Vdc/2。其中Vdc是直流电压源的电压。

[此处插入示意图：五电平NPC逆变器拓扑结构图]

通过控制开关器件的通断，可以实现不同的输出电压等级。以A相为例，其开关状态组合和对应的输出电压关系如表1所示。

五电平NPC逆变器的工作原理是：通过控制四个开关器件的通断，将直流电压源分成五个不同的电压等级，从而合成阶梯波形的交流电压。通过增加开关频率，可以进一步降低输出电压的谐波含量，从而提高电能质量。

3. PDPWM调制技术原理及在五电平NPC逆变器中的实现

PDPWM (Phase Disposition PWM) 是一种载波移相PWM调制技术。其基本原理是将载波信号以一定的相位差进行偏移，然后分别与调制信号进行比较，从而产生开关信号。

在五电平NPC逆变器中，需要四个载波信号和一个调制信号。四个载波信号具有相同的频率和幅度，并均匀分布在调制信号的幅度范围内。例如，可以采用四个载波信号，分别位于 +3Vdc/4, +Vdc/4, -Vdc/4, -3Vdc/4。调制信号则是一个期望的交流正弦波信号。

将调制信号分别与四个载波信号进行比较，可以得到四个比较结果。这些比较结果经过逻辑运算，即可得到控制四个开关器件的PWM信号。具体的逻辑运算关系如下：

• S1A：

   调制信号 > +3Vdc/4

• S2A：

   +3Vdc/4 >= 调制信号 > +Vdc/4

• S3A：

   +Vdc/4 >= 调制信号 > -Vdc/4

• S4A：

   -Vdc/4 >= 调制信号 > -3Vdc/4

当以上条件满足时，对应的开关器件导通，否则关断。

通过这种方式，可以生成适合于五电平NPC逆变器的PWM信号，从而实现期望的输出电压波形。

4. 仿真分析

为了验证PDPWM技术在五电平NPC逆变器中的有效性，本文利用Matlab/Simulink软件进行仿真分析。仿真参数如下：

• 直流电压 Vdc = 800V

• 开关频率 fs = 5 kHz

• 调制信号频率 fm = 50 Hz

• 负载阻抗 R = 10 Ohm

• 负载电感 L = 10 mH

仿真结果表明，PDPWM调制下的五电平NPC逆变器可以输出接近正弦波的电压和电流波形。输出电压具有五个不同的电压等级，谐波含量较低。

[此处插入仿真结果图：输出电压波形、输出电流波形、谐波频谱分析]

进一步的仿真分析表明，在理想情况下，PDPWM调制下的五电平NPC逆变器可以实现中点电压的平衡。然而，在实际应用中，由于开关器件的非理想特性和负载的不对称性，容易导致中点电压漂移。

为了解决中点电压平衡问题，可以采用多种控制策略，例如：

• 冗余状态控制：

   利用冗余开关状态来平衡中点电压。当需要微调中点电压时，可以选择合适的冗余开关状态进行切换，从而实现中点电压的平衡。

• 直流电压调整：

   通过调整直流电压源的电压，来补偿中点电压的漂移。这种方法需要额外的控制回路，实现较为复杂。

• 载波偏移法：

   通过微调载波信号的偏移量，来平衡中点电压。这种方法实现简单，但效果有限。

5. 与其他调制策略比较

为了进一步评估PDPWM技术的优劣，将其与其他调制策略，例如空间矢量PWM (SVPWM) 和选择谐波消除PWM (SHEPWM)，进行比较。

SVPWM技术是一种基于空间矢量分析的调制策略。它能够更好地利用直流电压，具有更高的电压利用率和更低的谐波含量。然而，SVPWM技术实现较为复杂，需要进行大量的计算。

SHEPWM技术是一种基于选择性谐波消除的调制策略。它可以精确地消除指定的谐波成分，从而降低输出电压的谐波含量。然而，SHEPWM技术需要求解复杂的超越方程，计算量较大，难以实现实时控制。

与SVPWM和SHEPWM相比，PDPWM技术具有实现简单、易于同步、开关频率高等优点。虽然在电压利用率和谐波含量方面略逊于SVPWM和SHEPWM，但其简单易行的特点使其在许多应用场合中仍然具有优势。

6. 结论

本文研究了PDPWM技术在五电平NPC逆变器中的应用。通过仿真分析，验证了PDPWM调制下五电平NPC逆变器的有效性和优越性。PDPWM技术能够有效地控制开关器件的通断，实现期望的输出电压和电流波形，并具有实现简单、易于同步、开关频率高等优点。

然而，PDPWM调制下的五电平NPC逆变器仍然存在中点电压平衡问题。为了解决中点电压平衡问题，需要采用额外的控制策略，例如冗余状态控制、直流电压调整或载波偏移法。

未来的研究方向可以包括：

• 更先进的中点电压平衡控制策略研究：

   探索更有效的、鲁棒性更强的中点电压平衡控制策略，以提高五电平NPC逆变器的性能。

• PDPWM技术的改进与优化：

   研究如何改进PDPWM技术，使其在电压利用率和谐波含量方面更具竞争力。

• PDPWM技术在其他多电平拓扑中的应用：

   探索PDPWM技术在其他多电平拓扑，例如级联H桥逆变器和有源中点钳位逆变器中的应用。

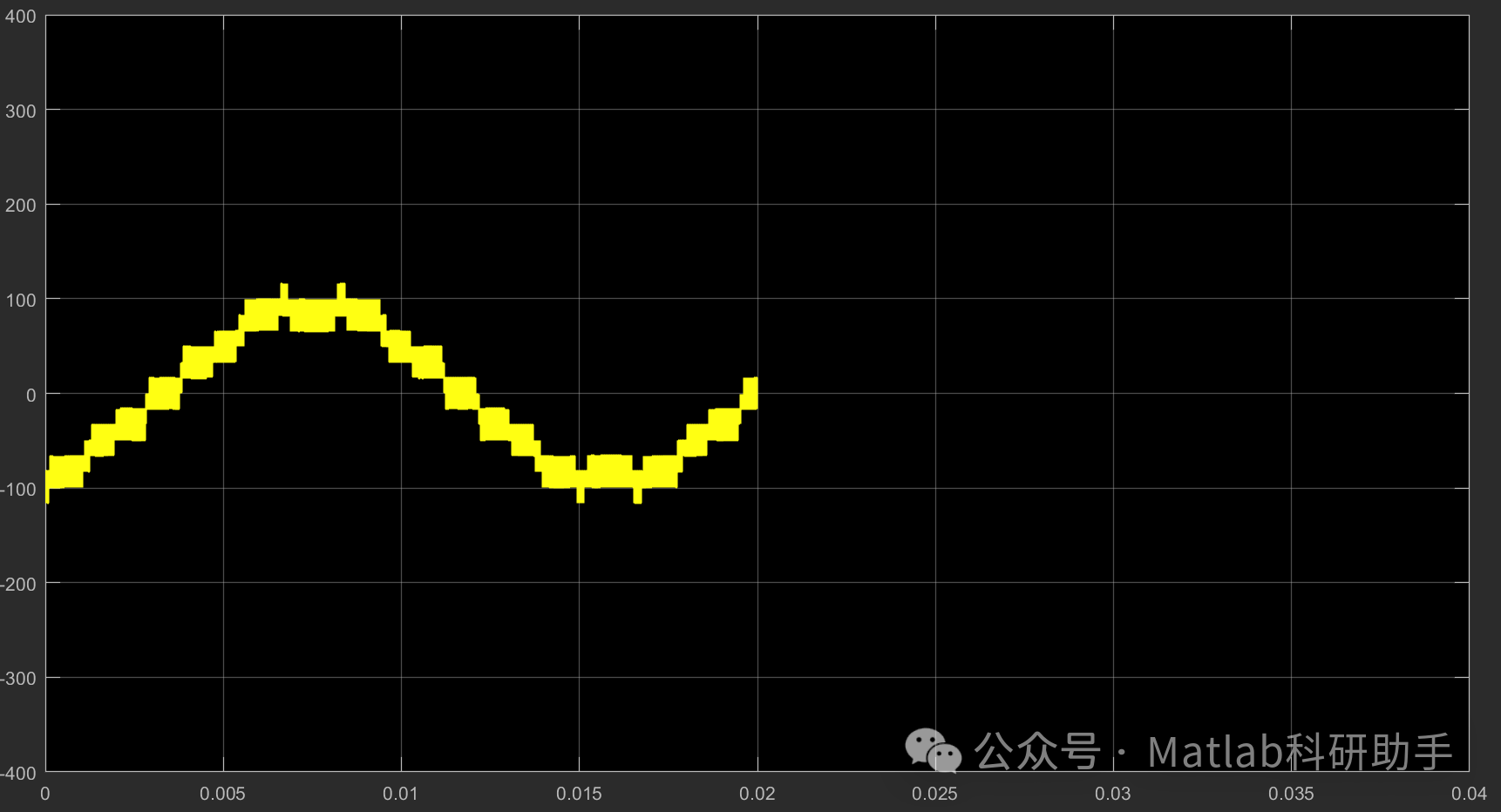

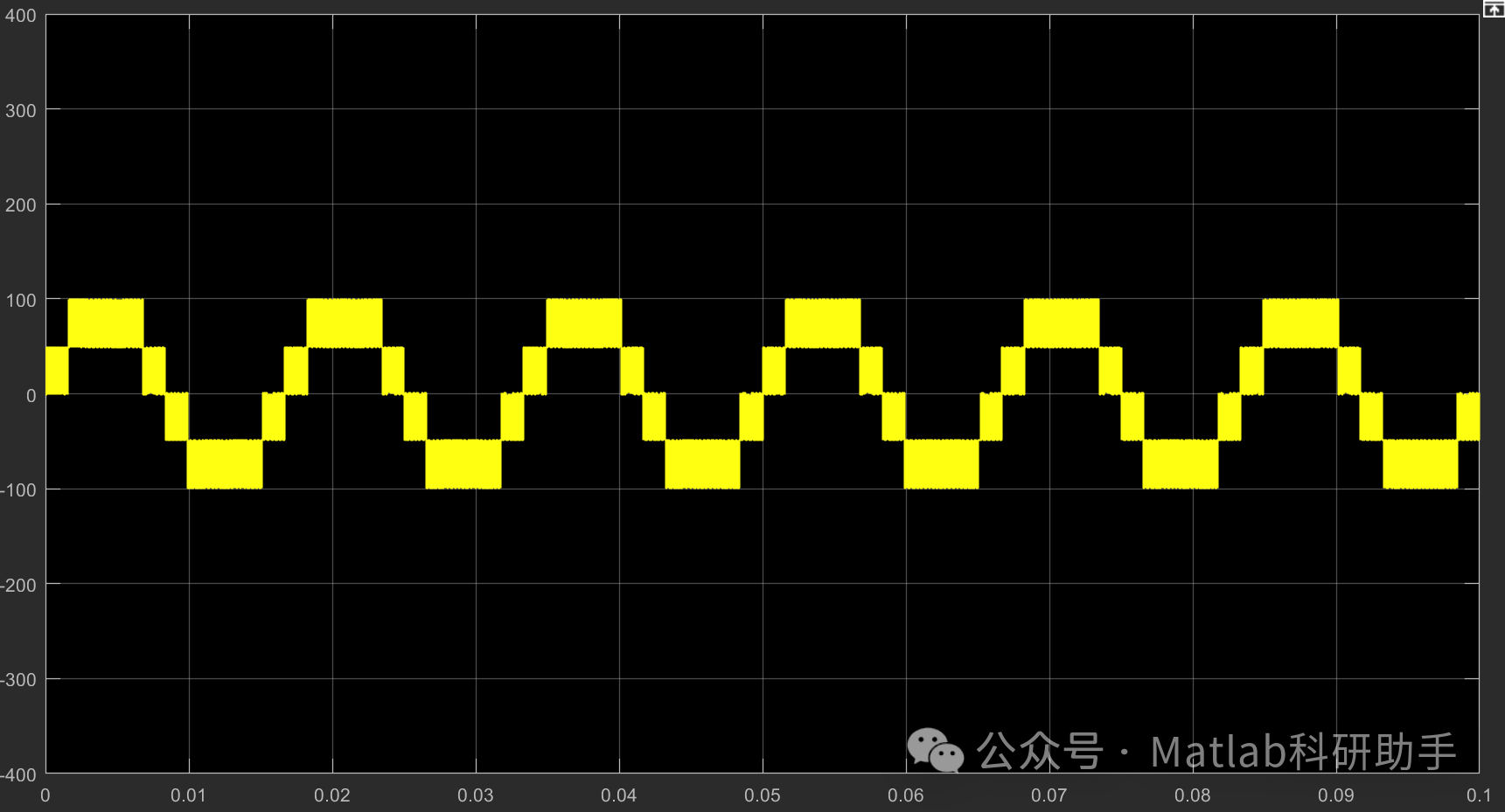

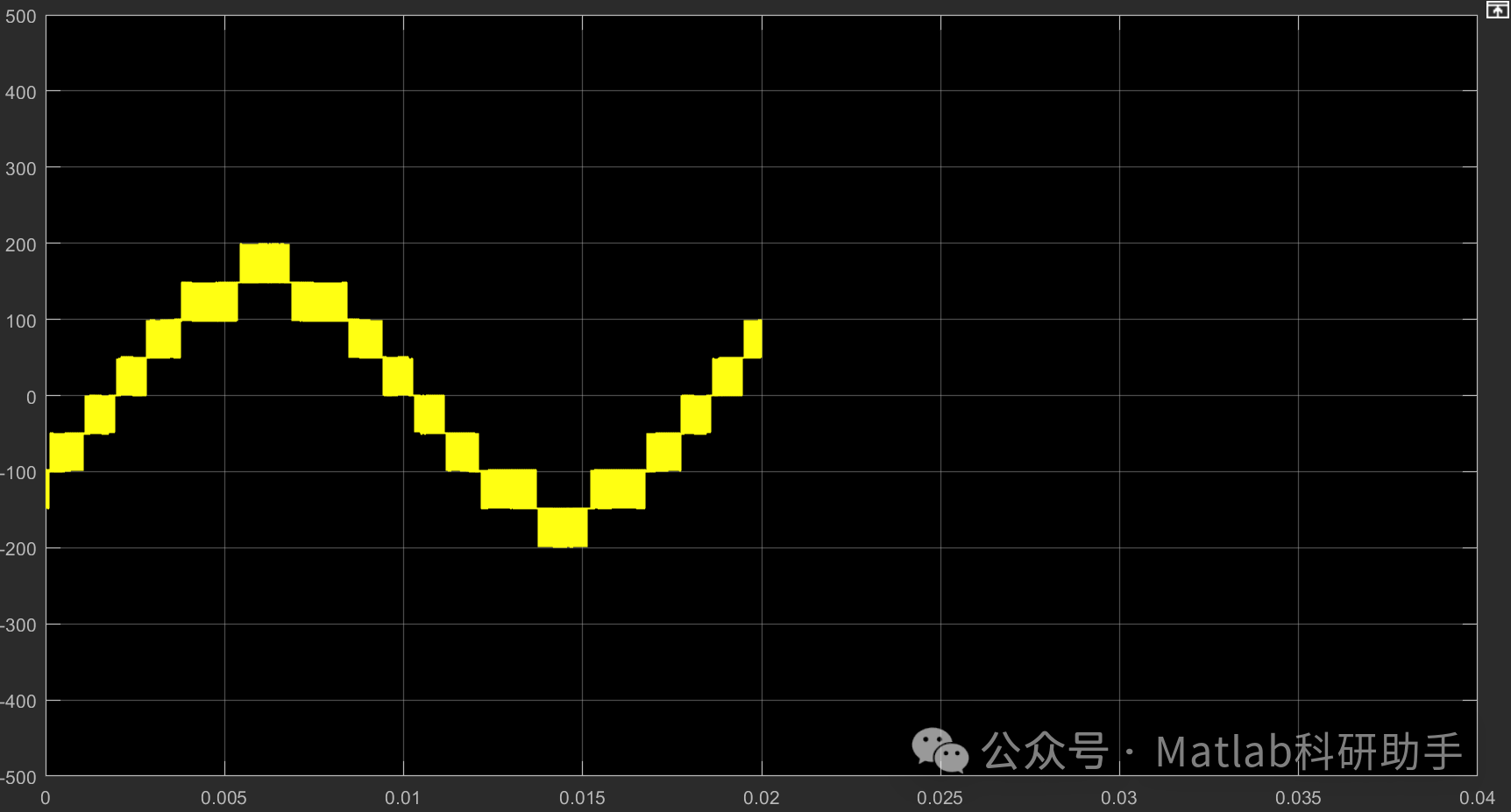

⛳️ 运行结果

🔗 参考文献

[1] 马铭遥.分布式功率变换器的控制结构设计及其同步,容错性能研究[D].浙江大学,2010.

[2] 张成胜,张晓锋,乔鸣忠,等.一种新的多电平逆变器PWM方法及其理论分析[J].武汉理工大学学报：交通科学与工程版, 2009, 33(1):4.DOI:10.3963/j.issn.1006-2823.2009.01.036.

[3] 陈阳,刘宪栩,张仲超.一种三相五电平电流型变流器和基于多载波的PWM研究[J].电源技术应用, 2006, 9(7):5.DOI:CNKI:SUN:DJYY.0.2006-07-023.
