自动驾驶技术作为未来交通的核心发展方向，其控制算法的优劣直接决定了车辆行驶的安全性、舒适性和效率。百度 Apollo 作为全球领先的开放自动驾驶平台，在控制算法领域进行了深入的研究与实践，并形成了独特的系统架构与算法体系。本文旨在对百度 Apollo 的自动驾驶控制算法进行深入分析，探讨其设计理念、主要构成、关键技术及其在实际应用中的表现。

引言

自动驾驶系统的控制层是连接感知、决策与车辆执行机构的关键环节。其核心任务是根据决策层规划的轨迹，实时计算出车辆所需的转向、加速、减速等控制指令，并将其传递给车辆底盘系统，从而使车辆能够精确、稳定地跟随预设路径。传统的车辆控制算法，如 PID 控制、线性二次调节器 (LQR) 等，在自动驾驶复杂多变的场景下存在一定的局限性。例如，PID 控制难以应对非线性和时变系统，LQR 需要精确的系统模型且对模型误差敏感。百度 Apollo 在此基础上，结合现代控制理论、机器学习方法以及大量的实车测试数据，构建了一套能够应对复杂工况和不确定性的鲁棒性控制系统。

Apollo 控制算法的总体架构

百度 Apollo 的控制模块通常采用分层和模块化的设计思想。整体上可以划分为以下几个主要部分：

轨迹跟踪控制器 (Trajectory Tracking Controller):这是控制模块的核心，负责根据决策层生成的参考轨迹，计算出车辆所需的横向（转向）和纵向（加速/制动）控制指令。Apollo 平台提供了多种轨迹跟踪算法，如模型预测控制 (MPC)、线性二次跟踪 (LQT) 等，以适应不同的车辆平台和驾驶场景。
车辆动力学模型 (Vehicle Dynamic Model):准确的车辆动力学模型是高性能控制的基础。Apollo 平台通常采用较为精简但能反映关键动力学特性的模型，如二自由度或三自由度模型。这些模型用于预测车辆在当前控制输入下的运动状态，并在基于模型的控制算法（如 MPC）中发挥重要作用。
状态估计器 (State Estimator):用于融合来自各种传感器（如 GPS、IMU、轮速计等）的数据，对车辆的当前状态（如位置、姿态、速度、加速度等）进行精确估计。卡尔曼滤波及其变种（如扩展卡尔曼滤波 EKF、无迹卡尔曼滤波 UKF）是常用的状态估计算法。
参数整定与适应性控制 (Parameter Tuning and Adaptive Control):车辆的动力学特性会受到载荷、路面条件、轮胎磨损等因素的影响而发生变化。为了保证控制系统的鲁棒性，Apollo 平台集成了参数自适应或在线学习机制，能够根据实车运行数据调整控制器的参数，以适应车辆和环境的变化。
安全监控与故障诊断 (Safety Monitoring and Fault Diagnosis):控制模块还包含重要的安全层，负责监控控制指令是否在安全范围内，并检测传感器、执行器或算法本身可能出现的故障。一旦检测到异常，系统会采取相应的安全措施，如降级控制、停车等。

关键控制算法分析

百度 Apollo 在轨迹跟踪控制器中应用了多种先进的控制算法，其中最受关注的是基于模型预测控制 (MPC) 的方法。

模型预测控制 (MPC):MPC 是一种现代控制方法，它在每个控制周期内，基于车辆的动力学模型，预测车辆在未来一段时间内的运动状态，并求解一个优化问题，计算出最优的控制输入序列。然后，只将计算出的第一个控制输入应用到车辆上，并在下一个周期重复此过程。MPC 的优势在于能够显式地考虑车辆的动力学约束、控制量约束以及未来的参考轨迹信息，从而实现对轨迹的精确跟踪和良好的鲁棒性。
- 预测模型 (Prediction Model):
  用于预测车辆未来状态，通常基于车辆动力学模型。
- 目标函数 (Objective Function):
  定义了需要优化的指标，例如轨迹跟踪误差、控制输入的平滑性等。通常是一个二次规划 (QP) 或非线性规划 (NLP) 问题。
- 约束条件 (Constraints):
  考虑车辆的物理约束，如转向角限制、油门刹车限制、侧向加速度限制等。
- MPC 的核心要素：
- Apollo 中的 MPC 应用：Apollo 的 MPC 控制器通常采用简化的非线性或线性化的车辆动力学模型，并利用高效的数值优化算法求解优化问题。通过调整目标函数的权重和约束条件，可以平衡轨迹跟踪精度、舒适性和能耗等指标。例如，在高速场景下，可能更侧重于跟踪精度；而在低速或拥堵场景下，可能更侧重于舒适性。
线性二次跟踪 (LQT):LQT 是 LQR 的扩展，用于跟踪给定的参考轨迹。与 MPC 相比，LQT 通常计算量更小，易于实时实现。但 LQT 依赖于线性化的系统模型，且难以直接处理状态和控制量的约束。在某些场景下，Apollo 可能会将非线性问题通过线性化处理后应用 LQT 进行控制。
PID 控制及其改进：虽然 MPC 和 LQT 是主流的先进控制算法，但传统的 PID 控制在某些特定子任务中仍有其应用价值，例如车辆速度的控制。Apollo 可能会采用级联控制结构，将 PID 控制器用于底层速度环或角速度环的控制，而将更先进的算法用于顶层的轨迹跟踪。此外，为了提高 PID 控制的性能，可以采用增量式 PID、模糊 PID 或自适应 PID 等改进方法。
横向控制与纵向控制的耦合：自动驾驶控制需要同时协调车辆的转向（横向控制）和加速/制动（纵向控制）。横向和纵向运动之间存在耦合关系，例如转向会导致侧向加速度，影响纵向速度。Apollo 的控制算法需要妥善处理这种耦合，通常采用解耦设计或集成控制策略。在某些先进的控制框架中，MPC 可以同时求解横向和纵向控制指令，实现真正的集成控制。

控制算法的挑战与优化

尽管百度 Apollo 在控制算法方面取得了显著进展，但自动驾驶控制仍然面临诸多挑战：

模型误差与不确定性：车辆动力学模型难以完全准确地描述真实车辆的复杂行为，尤其是在极限工况下。路面条件、轮胎特性、载荷变化等都会引入不确定性。控制算法需要具备对模型误差和不确定性的鲁棒性。
实时性要求：自动驾驶系统需要在极短的时间内完成感知、决策和控制的整个闭环。控制算法的计算量必须足够小，以满足实时性要求。
复杂动态场景：城市道路环境复杂多变，存在行人、非机动车、其他车辆等多种动态障碍物。控制算法需要能够应对突发情况，并根据实时环境调整控制策略。
舒适性与效率的权衡：轨迹跟踪的精度、平滑性和能耗之间存在冲突。控制算法需要平衡这些指标，提供既安全又舒适的驾驶体验。

为了应对这些挑战，百度 Apollo 在控制算法方面进行了持续的优化：

基于数据的学习控制：
利用大量的实车运行数据，通过机器学习方法学习车辆的动力学特性或直接学习最优控制策略，以提高控制性能和鲁棒性。例如，可以利用深度学习模型预测车辆未来的运动状态。
鲁棒控制理论的应用：
结合 H-infinity 控制、滑模控制等鲁棒控制理论，增强控制系统对不确定性的抵抗能力。
强化学习在控制中的应用：
探索利用强化学习算法，通过与环境的交互学习最优的控制策略，特别是在复杂动态场景下。
多控制器切换与融合：
根据不同的驾驶场景和车辆状态，切换或融合多种控制算法，以充分发挥不同算法的优势。
高精度地图与定位的融合：
利用高精度地图提供的详细道路信息和精确的车辆定位，为控制算法提供更准确的参考信息。

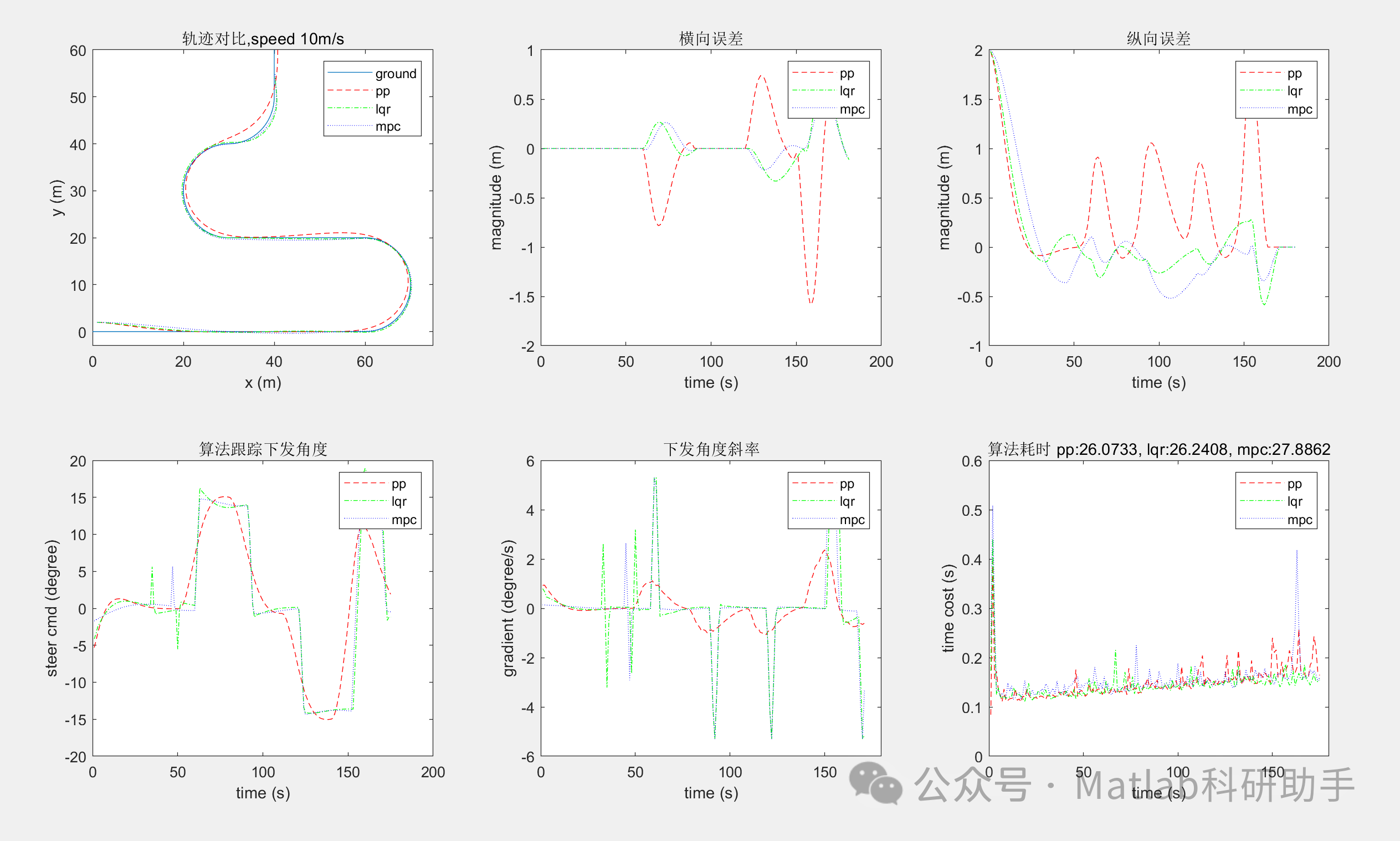

Apollo 控制算法在实际应用中的表现

百度 Apollo 平台上的控制算法在多种场景下展现出了优异的性能。在测试和实际运营中，搭载 Apollo 控制算法的车辆能够实现：

高精度的轨迹跟踪：
车辆能够精确地跟随规划的路径，即使在弯道或变道过程中也能保持较小的跟踪误差。
良好的舒适性：
控制指令平滑，加减速和转向过程自然，乘客体验舒适。
对外部扰动的抵抗能力：
车辆能够有效应对侧风、路面颠簸等外部扰动，保持行驶稳定性。
紧急情况下的响应能力：
在遇到障碍物或突发情况时，控制系统能够迅速响应并采取安全措施。

当然，自动驾驶控制算法的性能仍然受到感知和决策模块的影响。精确的感知和合理的决策是控制成功的先决条件。Apollo 平台作为一个开放系统，鼓励开发者在感知、决策、控制等各个模块进行创新和优化，从而共同推动自动驾驶技术的发展。

结论

百度 Apollo 的自动驾驶控制算法体系是一个复杂且不断进化的系统。其核心在于融合了传统的控制理论、现代控制方法、机器学习技术以及大量的实车数据。基于模型预测控制 (MPC) 是其关键技术之一，能够有效地处理车辆动力学约束和未来轨迹信息，实现高精度和鲁棒性的轨迹跟踪。同时，Apollo 也探索了基于数据的学习控制、鲁棒控制和强化学习等先进方法，以应对复杂动态场景和不确定性。

未来，随着自动驾驶技术的不断发展，控制算法将面临更加严峻的挑战，例如在极端天气条件下的行驶、更复杂的交通交互以及对乘客体验的更高要求。百度 Apollo 将持续投入研发力量，在以下方面进行进一步探索和优化：
