正交频分复用（OFDM）技术因其频谱效率高和对抗多径干扰能力强等优点，已成为第四代和第五代移动通信系统的关键技术之一。然而，OFDM系统对信道估计误差和噪声干扰高度敏感，这些因素会显著降低信号检测的性能。传统的信号检测方法，如最小均方误差（MMSE）或迫零（ZF）均衡，在信道状态信息（CSI）不完美或信噪比（SNR）较低的情况下，性能往往受限。近年来，深度学习（DL）技术凭借其强大的非线性映射能力和从大量数据中学习复杂特征的能力，在通信系统领域展现出巨大的应用潜力。本文深入探讨了如何利用长短期记忆（LSTM）网络这一强大的循环神经网络（RNN）变体，构建基于深度学习的信号检测器，以提升OFDM系统在复杂信道环境下的检测性能。文章首先概述了OFDM系统和信号检测的基本原理，接着详细阐述了LSTM网络的结构特点及其在处理时序数据方面的优势。随后，提出了基于LSTM的OFDM信号检测模型，并讨论了其关键设计要素，包括网络结构的选择、训练数据的生成以及损失函数的定义。最后，通过理论分析和现有文献的实验结果，论证了基于LSTM的深度学习信号检测方法在OFDM系统中相对于传统方法的性能提升，特别是在低信噪比和动态信道条件下的鲁棒性。

关键词： OFDM，信号检测，深度学习，长短期记忆（LSTM），循环神经网络（RNN），深度学习检测

1. 引言

随着无线通信技术的飞速发展，对更高的数据速率和更可靠的通信连接的需求日益增长。正交频分复用（OFDM）技术作为一种有效的多载波调制技术，通过将高速数据流分解为多个较低速率的子流，并在相互正交的子载波上并行传输，有效地克服了宽带信道的多径效应，降低了接收机的复杂度。OFDM系统在4G LTE和5G NR等主流无线通信标准中得到了广泛应用 [1]。

在OFDM接收端，信号检测是恢复原始发送符号的关键步骤。理想情况下，如果信道状态信息（CSI）完美已知，并且没有噪声干扰，信号检测相对简单。然而，在实际通信环境中，信道是时变的，信道估计存在误差，且始终存在噪声干扰。这些因素导致接收到的信号与发送信号之间存在差异，需要通过信号检测算法来消除或减轻这些不利影响。传统的信号检测方法，如迫零（ZF）和最小均方误差（MMSE）均衡，虽然实现简单，但在信道估计精度不高或信噪比（SNR）较低的情况下，性能往往难以满足要求 [2]。尤其是在高速移动或复杂的多径衰落信道中，信道的时变性使得精确的CSI获取变得更加困难，进一步限制了传统均衡方法的性能。

近年来，人工智能，特别是深度学习技术，在图像处理、语音识别等领域取得了突破性进展。其强大的非线性建模能力和从海量数据中学习复杂模式的能力，为解决通信系统中的挑战性问题提供了新的思路。将深度学习应用于无线通信领域，包括信道估计、调制识别、信号检测等方面，已经成为研究热点 [3]。

信号检测作为接收端的核心环节，其性能直接影响到整个系统的误码率（BER）。传统的信号检测方法通常基于数学模型和优化算法，对信道模型和噪声统计特性有较强的依赖性。而基于深度学习的信号检测方法则可以视为一种数据驱动的方法，通过训练一个神经网络模型来学习从接收信号到发送符号的非线性映射关系，从而实现信号的检测。

本文重点探讨了基于长短期记忆（LSTM）网络在OFDM系统中实现深度学习信号检测。LSTM作为一种特殊的循环神经网络（RNN），在处理具有时序依赖性的数据方面具有独特的优势。在OFDM系统中，由于信道的时变性，连续的OFDM符号在一定程度上具有时间相关性，且接收到的信号序列可以视为一个时间序列。因此，利用LSTM的记忆能力来捕获这种时间上的依赖关系，有望进一步提升信号检测的性能，尤其是在动态信道环境下。

2. OFDM系统概述与信号检测原理

2.1 OFDM系统模型

典型的OFDM系统框图如图1所示。在发送端，经过信源编码、信道编码、调制和串并转换后的二进制比特流映射为复数符号（如QAM或PSK星座点）。这些符号被分配到不同的子载波上。通过IFFT（逆快速傅里叶变换）操作，将频域上的复数符号转换为时域上的OFDM符号。为了对抗多径效应，通常在OFDM符号前添加循环前缀（CP）。CP是OFDM符号末尾的一部分复制到符号头部，确保在一个符号周期内，多径时延的信号不会引起相邻OF载波之间的干扰（ISI）和子载波间的干扰（ICI）。经过并行串转换后，OFDM信号通过D/A转换、上变频和功放后发射出去。

在接收端，接收到的射频信号经过低噪放、下变频、A/D转换后，进行串并转换。首先去除CP，然后进行FFT（快速傅里叶变换）操作，将接收到的时域信号转换回频域。

这两种传统方法都依赖于准确的信道估计。当信道估计误差较大时，或者在信道快速变化导致CSI更新不及时的情况下，传统方法的性能会显著恶化。此外，这些线性均衡方法无法有效地处理OFDM系统中可能存在的非线性失真。

3. 深度学习与长短期记忆（LSTM）网络

3.1 深度学习概述

深度学习是机器学习的一个子领域，其核心是构建和训练具有多个隐藏层的神经网络，以从数据中学习复杂的表示。与传统浅层学习方法相比，深度学习模型能够自动提取高层次、抽象的特征，避免了手工设计特征的繁琐过程。在通信领域，深度学习的应用主要得益于以下几个方面：

强大的非线性映射能力：
深度神经网络可以通过多层非线性激活函数实现复杂的非线性映射，从而更好地逼近实际通信系统中的复杂关系。
端到端学习：
深度学习模型可以实现端到端的训练，直接从原始输入数据到最终输出，无需中间的传统信号处理模块。
数据驱动：
深度学习模型通过大量数据进行训练，可以学习到数据中的内在规律和统计特性，对未知或复杂环境具有一定的适应性。

3.2 长短期记忆（LSTM）网络

循环神经网络（RNN）是一种特殊的神经网络，其内部连接形成一个有向循环，使得网络能够处理序列数据并具有“记忆”能力 [4]。然而，标准的RNN存在梯度消失或梯度爆炸的问题，导致其难以学习到长期依赖关系。为了克服这一问题，长短期记忆（LSTM）网络被提出 [5]。

LSTM是一种特殊的RNN结构，它通过引入“门”机制来控制信息的流动，从而有效地学习和记忆长期的依赖关系。典型的LSTM单元包含三个门：

遗忘门（Forget Gate）：
控制前一时刻的单元状态有多少信息被遗忘。
输入门（Input Gate）：
控制当前时刻的输入和前一时刻的隐藏状态有多少信息被添加到当前单元状态中。
输出门（Output Gate）：
控制当前单元状态有多少信息被输出到当前隐藏状态和下一时刻的隐藏状态。

LSTM通过这种精妙的门控机制，能够在时间序列中选择性地记住或遗忘信息，使其非常适合处理具有复杂时间依赖性的任务，如语音识别、自然语言处理等。在OFDM信号检测中，接收到的信号序列具有时间相关性，利用LSTM的记忆能力来建模这种相关性，有助于提升检测性能。

4. 基于LSTM的OFDM信号检测模型

将LSTM网络应用于OFDM信号检测的核心思想是将接收到的OFDM符号序列视为一个时间序列，并利用LSTM网络强大的序列建模能力，学习从接收信号到发送符号的非线性映射关系。

4.1 模型结构

基于LSTM的OFDM信号检测模型通常由以下几个部分组成：

输入层：
输入是接收到的OFDM符号序列。对于每个OFDM符号，其频域上的接收信号是多个子载波上的复数值。可以将每个子载波上的接收信号（复数）分解为实部和虚部，形成一个实数向量作为LSTM的一个时间步的输入。如果一个OFDM符号有 NN 个子载波，则每个时间步的输入向量维度为 $2N$。整个输入序列是连续的多个OFDM符号的接收信号向量串联而成。
LSTM层：
包含一个或多个LSTM层。LSTM层接收输入序列，并在每个时间步更新其内部状态和隐藏状态。多层LSTM可以提取更复杂的时序特征。
全连接层（Dense Layer）：
LSTM层的输出（通常是最后一个时间步的隐藏状态，或者所有时间步的输出经过某种汇聚）连接到一个或多个全连接层。全连接层将LSTM提取的特征映射到输出空间。
输出层：
输出层根据具体的调制方式和检测任务确定。对于判决检测，输出层通常使用 Sigmoid 或 Softmax 激活函数。例如，对于QPSK调制，每个发送符号对应两个比特，可以训练模型输出每个比特的后验概率，然后进行判决。如果直接输出星座点，则输出层可以直接输出复数值，然后通过最近邻搜索进行判决。

图2展示了一个简化的基于LSTM的OFDM信号检测模型结构示意图。

4.2 训练数据生成

训练基于LSTM的OFDM信号检测模型需要大量的标注数据，即发送符号序列和对应的接收信号序列。训练数据可以通过仿真生成。

4.3 损失函数与训练

训练基于LSTM的信号检测模型是一个监督学习过程。常用的损失函数包括：

均方误差（MSE）：
如果直接预测复数星座点，可以使用MSE作为损失函数，最小化预测值与实际值之间的平方误差。
Loss=1NL∑l=0L−1∑k=0N−1∣∣X^l,k−Xl,k∣∣2
交叉熵损失：
如果将检测视为一个分类问题，例如对于QPSK调制，每个符号对应一个类别，或者预测每个比特的概率，可以使用交叉熵损失函数。

模型通过反向传播算法和优化器（如Adam、SGD等）来最小化损失函数，更新网络的权重和偏置。训练过程中，通常需要将数据集分为训练集、验证集和测试集，使用验证集来监控模型的训练过程，避免过拟合，并使用测试集来评估模型的最终性能。

5. 基于LSTM信号检测的优势与挑战

5.1 优势

处理时变信道能力：
LSTM具有记忆能力，可以捕获OFDM符号序列在时间上的依赖关系。在时变信道中，这种能力有助于模型学习信道动态变化的规律，从而更有效地进行信号检测，尤其是在高速移动环境下，其优势相对于不考虑时序信息的传统方法或基于前馈神经网络（FNN）的方法更为明显 [6]。
对信道估计误差的鲁棒性：
基于LSTM的信号检测是一种端到端的学习方法，它可以直接从接收信号中学习到最佳的检测策略，而无需显式地进行信道估计。即使在信道估计不完美的情况下，模型也能够通过学习大量数据来适应信道的不确定性，从而提高检测的鲁棒性。
无需精确的信道模型：
与依赖于精确信道模型和噪声统计特性的传统方法不同，基于深度学习的方法是数据驱动的。模型通过从训练数据中学习，能够适应各种复杂的信道环境，包括一些难以精确建模的非线性失真。
潜在的非线性处理能力：
LSTM作为一种非线性模型，可以学习到接收信号与发送符号之间的非线性关系，这对于处理某些非线性信道或系统中存在的非线性失真具有潜在的优势。
避免误差传播：
在传统的OFDM接收端，信道估计和信号检测是两个独立的模块，信道估计的误差会直接传递到信号检测模块，导致性能下降。基于端到端深度学习的方法将这两个过程融合在一起，有望减轻误差传播的影响。

5.2 挑战

高计算复杂度：
相比于简单的线性均衡方法，LSTM网络的计算复杂度较高，尤其是在训练阶段。实时部署时，需要考虑模型的推理速度和硬件平台的计算能力。
大量训练数据需求：
深度学习模型通常需要大量的标注数据进行训练，以获得良好的性能和泛化能力。生成大规模、多样化的OFDM系统仿真数据需要耗费时间和计算资源。
模型泛化能力：
训练好的模型在与训练数据分布不同的信道环境或信噪比下，性能可能会下降。提高模型的泛化能力是一个重要的研究方向，例如通过数据增强、迁移学习等技术。
实时性要求：
无线通信系统对信号检测的实时性要求很高。虽然模型的训练可以离线进行，但在接收端进行实时推理时，需要保证检测延迟满足系统要求。
理论解释性不足：
深度学习模型通常被视为“黑箱”，其内部工作原理和决策过程难以解释。这在对系统可靠性要求较高的场景下可能会成为一个问题。
过拟合风险：
如果训练数据不足或者模型过于复杂，容易出现过拟合，导致模型在训练集上表现良好，但在测试集上性能下降。

6. 现有研究与未来方向

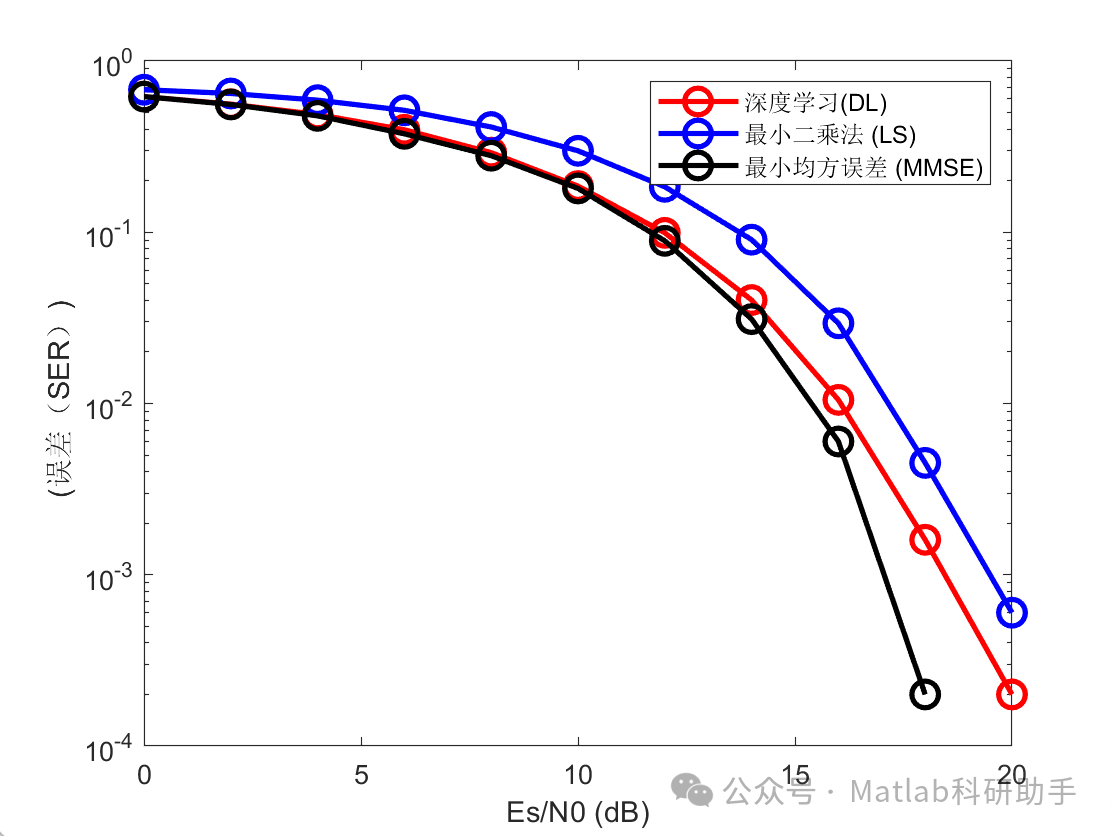

目前，基于深度学习在OFDM系统中进行信号检测的研究已经取得了一些进展。许多研究表明，与传统的ZF和MMSE均衡相比，基于神经网络的检测方法在低信噪比和时变信道下能够获得更好的误码率性能 [7, 8]。一些研究直接利用前馈神经网络（FNN）进行信号检测，将接收信号作为输入，通过多层全连接网络预测发送符号或其对应的比特 [7]。然而，FNN不具备处理序列数据的能力，无法有效地利用OFDM符号序列的时间相关性。

引入RNN或LSTM网络则能够弥补FNN的不足。已有研究尝试利用LSTM对接收到的OFDM符号序列进行建模，并将其输出用于信号检测 [6, 9]。实验结果表明，基于LSTM的检测器在多普勒频移较大的时变信道中，其性能相对于基于FNN的检测器有所提升。

未来的研究方向可以包括：

更优的网络结构设计：
探索更适合OFDM信号检测的深度学习网络结构，例如结合卷积神经网络（CNN）来提取频域上的特征，再利用LSTM处理时序信息；或者利用Transformer等更先进的序列模型。
无监督或半监督学习：
减少对大量标注数据的依赖，探索利用无监督或半监督学习方法进行模型训练，例如利用接收信号的结构信息进行自编码器训练，或者结合少量标注数据进行半监督学习。
与信道估计的联合优化：
将信道估计和信号检测视为一个联合优化问题，设计端到端的深度学习模型，同时实现信道信息获取和符号检测，进一步提升系统性能。
轻量化模型设计：
针对实时性要求高的场景，研究模型的剪枝、量化等技术，设计计算复杂度更低的轻量化深度学习模型，以便在资源受限的硬件平台上部署。
考虑硬件非线性：
实际OFDM系统中存在功率放大器非线性等硬件损伤，未来的研究可以考虑将这些非线性因素纳入模型设计中，提升模型对实际系统损伤的鲁棒性。
理论分析与解释：
对基于深度学习的信号检测方法的理论性能界进行分析，并尝试解释模型学习到的特征和决策过程，提高模型的可信度。

7. 结论

本文深入探讨了基于长短期记忆（LSTM）网络在OFDM系统中实现深度学习信号检测的可行性与优势。OFDM技术虽然具有优良的抗多径性能，但在信道估计误差和噪声干扰下，传统信号检测方法性能受限。深度学习，特别是LSTM网络，凭借其强大的非线性建模能力和处理时序数据的优势，为提升OFDM系统信号检测性能提供了新的途径。

基于LSTM的信号检测模型通过将接收到的OFDM符号序列视为时间序列，学习从接收信号到发送符号的复杂非线性映射关系。相比于传统方法，基于LSTM的检测器在处理时变信道、应对信道估计误差以及利用信号序列的时间相关性方面展现出潜在的优势，有望在低信噪比和动态信道环境下实现更好的误码率性能。

然而，基于深度学习的方法也面临着计算复杂度高、需要大量训练数据以及模型泛化能力等方面的挑战。未来的研究应致力于解决这些挑战，设计更高效、鲁棒性更强、更具可解释性的深度学习信号检测方案，以充分发挥深度学习在下一代无线通信系统中的潜力。随着计算能力的提升和深度学习技术的不断发展，基于LSTM或其他先进深度学习模型的OFDM信号检测技术有望在实际通信系统中得到更广泛的应用。
