🔥 内容介绍

磁共振成像（MRI）凭借其非侵入性、无电离辐射以及出色的软组织对比度，已成为现代医学诊断中不可或缺的工具。T1加权图像作为MRI成像的重要组成部分，在肿瘤检测、神经退行性疾病评估以及肌肉骨骼系统成像等方面发挥着关键作用。然而，传统的T1加权图像仅提供定性的信息，无法进行精确的组织定量分析。T1映射技术通过量化组织或病变的T1弛豫时间，为MRI提供了更客观、更可靠的诊断依据。因此，发展更精确、更快速的T1映射算法，对于提高临床诊断水平具有重要意义。本研究旨在探讨一种基于非线性最小二乘法（NLLS）的新型算法，用于从扰相梯度回波（SPGR）信号中准确且精确地估计高分辨率的T1加权图像，并对该算法的性能进行评估。

背景与挑战

T1映射是一种利用一系列具有不同采集参数（如反转时间、重复时间或翻转角）的MRI图像来计算每个像素点T1弛豫时间的技术。目前，T1映射方法主要包括反转恢复法（Inversion Recovery, IR）、饱和恢复法（Saturation Recovery, SR）和变翻转角法（Variable Flip Angle, VFA）等。其中，SPGR序列结合VFA方法，因其采集速度快、信噪比高，且能够产生高分辨率图像的潜力，在临床应用中具有广泛的应用前景。

然而，基于SPGR序列的T1映射仍然面临着一些挑战：

B1场不均匀性：
实际扫描过程中，射频（RF）脉冲的强度可能并非均匀分布，尤其是在高场强MRI系统中，B1场的不均匀性会导致翻转角偏离预期值，从而影响T1估计的准确性。
噪声影响：
MRI图像受到各种噪声的影响，包括系统噪声、热噪声以及患者自身的运动伪影等。噪声的存在会降低T1估计的精度，尤其是在低信噪比区域。
模型简化带来的误差：
传统的T1映射算法通常会简化信号模型，例如忽略自旋激励历史的影响，或者假设完全激励。这些简化会引入误差，尤其是在使用快速成像序列时。
计算复杂度：
传统的T1映射算法，如像素级的线性回归，在处理高分辨率图像时，计算量巨大，耗时较长，难以满足临床对实时性的要求。

新型基于NLLS的算法

为了克服上述挑战，本研究提出了一种基于NLLS的新型算法，用于从SPGR信号中准确且精确地估计高分辨率的T1加权图像。该算法的核心思想是：

建立精确的SPGR信号模型：
该模型不仅考虑了T1弛豫和T2*弛豫的影响，还考虑了B1场不均匀性、噪声以及自旋激励历史的影响，从而更加真实地反映了SPGR信号的产生过程。
采用NLLS进行参数估计：
NLLS是一种强大的非线性优化方法，能够找到模型参数的最佳估计值，即使在存在噪声和模型误差的情况下。该算法通过迭代的方式，不断调整T1、T2*和B1场等参数，使得计算得到的SPGR信号与实际采集到的SPGR信号之间的差异最小化。
引入正则化约束：
为了提高T1估计的稳定性，并减少噪声的影响，该算法引入了正则化约束。正则化约束可以抑制T1值的过度变化，并保持T1映射图像的平滑性。常用的正则化方法包括Tikhonov正则化（L2正则化）和Total Variation（TV）正则化。
优化算法效率：
为了提高算法的计算效率，该算法采用了多种优化策略，例如使用并行计算、预计算某些中间变量以及采用高效的优化算法（如Levenberg-Marquardt算法）。

研究方法

为了评估新型NLLS算法的性能，本研究采用了以下方法：

仿真数据：
利用数值仿真方法，生成不同T1和T2*值的仿真数据，并模拟B1场不均匀性和噪声的影响。通过比较新型NLLS算法与传统算法在仿真数据上的表现，评估算法的准确性和鲁棒性。
体模实验：
使用具有已知T1和T2*值的体模进行实验。利用SPGR序列采集不同翻转角的MRI图像，并使用新型NLLS算法和传统算法进行T1映射。通过比较两种算法的T1估计结果与体模的已知值，评估算法的准确性和可靠性。
临床实验：
在人体受试者上进行实验。利用SPGR序列采集不同翻转角的MRI图像，并使用新型NLLS算法和传统算法进行T1映射。通过比较两种算法得到的T1映射图像的质量、T1值的分布以及诊断价值，评估算法的临床应用潜力。

预期结果

本研究预期结果如下：

精度提升：
新型NLLS算法能够显著提高T1估计的精度，尤其是在存在B1场不均匀性和噪声的情况下。
鲁棒性增强：
新型NLLS算法具有更强的鲁棒性，能够有效地抑制噪声的影响，并对模型误差具有一定的容忍度。
图像质量改善：
新型NLLS算法能够产生更高质量的T1映射图像，图像具有更高的信噪比、更少的伪影以及更好的边缘清晰度。
计算效率提高：
新型NLLS算法能够显著提高计算效率，并实现T1映射的实时性。
临床应用价值：
新型NLLS算法能够为临床诊断提供更客观、更可靠的依据，并提高诊断的准确性和效率。

结论

本研究旨在开发一种基于NLLS的新型算法，用于从SPGR信号中准确且精确地估计高分辨率的T1加权图像。该算法通过建立精确的SPGR信号模型、采用NLLS进行参数估计、引入正则化约束以及优化算法效率等措施，有望克服传统T1映射算法的局限性，并显著提高T1估计的精度、鲁棒性和计算效率。本研究的预期结果将为MRI T1映射技术的发展提供新的思路和方法，并为临床诊断提供更客观、更可靠的依据。

未来展望

未来，可以进一步研究以下方面：

深度学习的应用：
利用深度学习技术，可以学习SPGR信号与T1值之间的非线性关系，从而进一步提高T1估计的精度和效率。
多参数联合估计：
将T1、T2*和B1场等参数进行联合估计，可以提高参数估计的准确性和一致性。
运动校正：
开发运动校正算法，可以减少患者运动对T1映射的影响。
临床应用拓展：
将新型T1映射算法应用于更多临床疾病的诊断，例如肿瘤、神经退行性疾病和心血管疾病等。

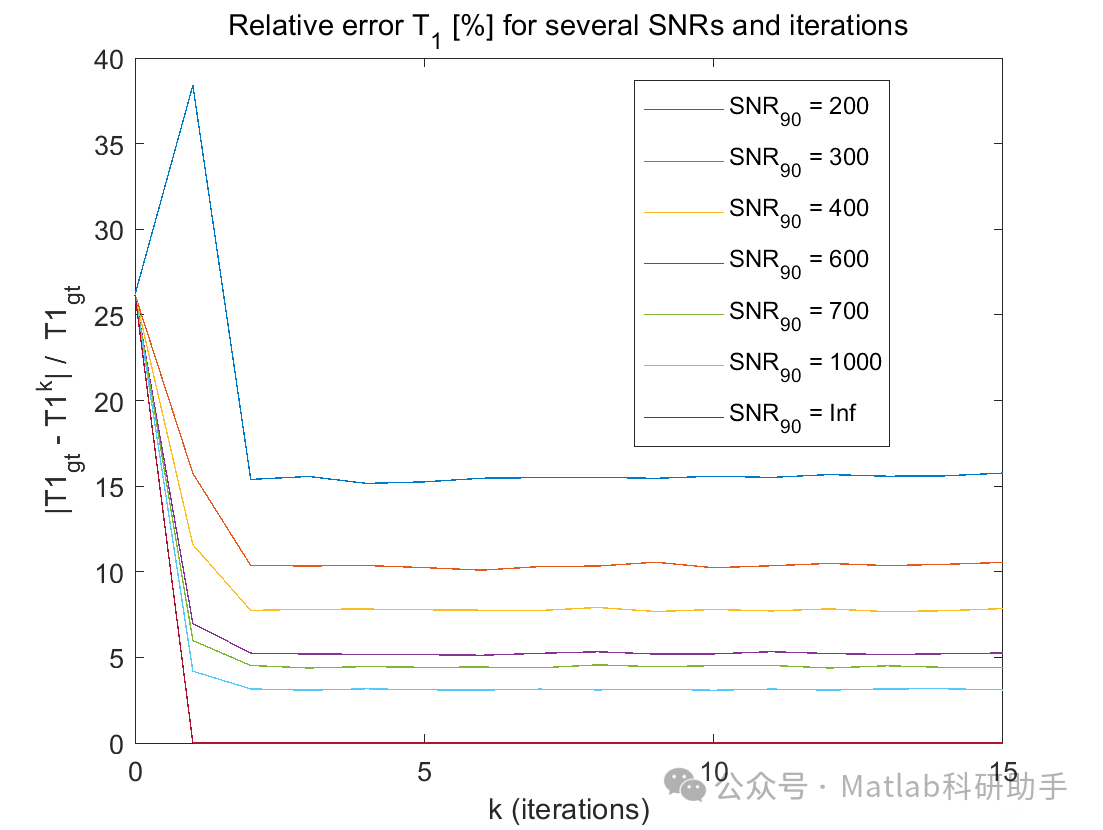

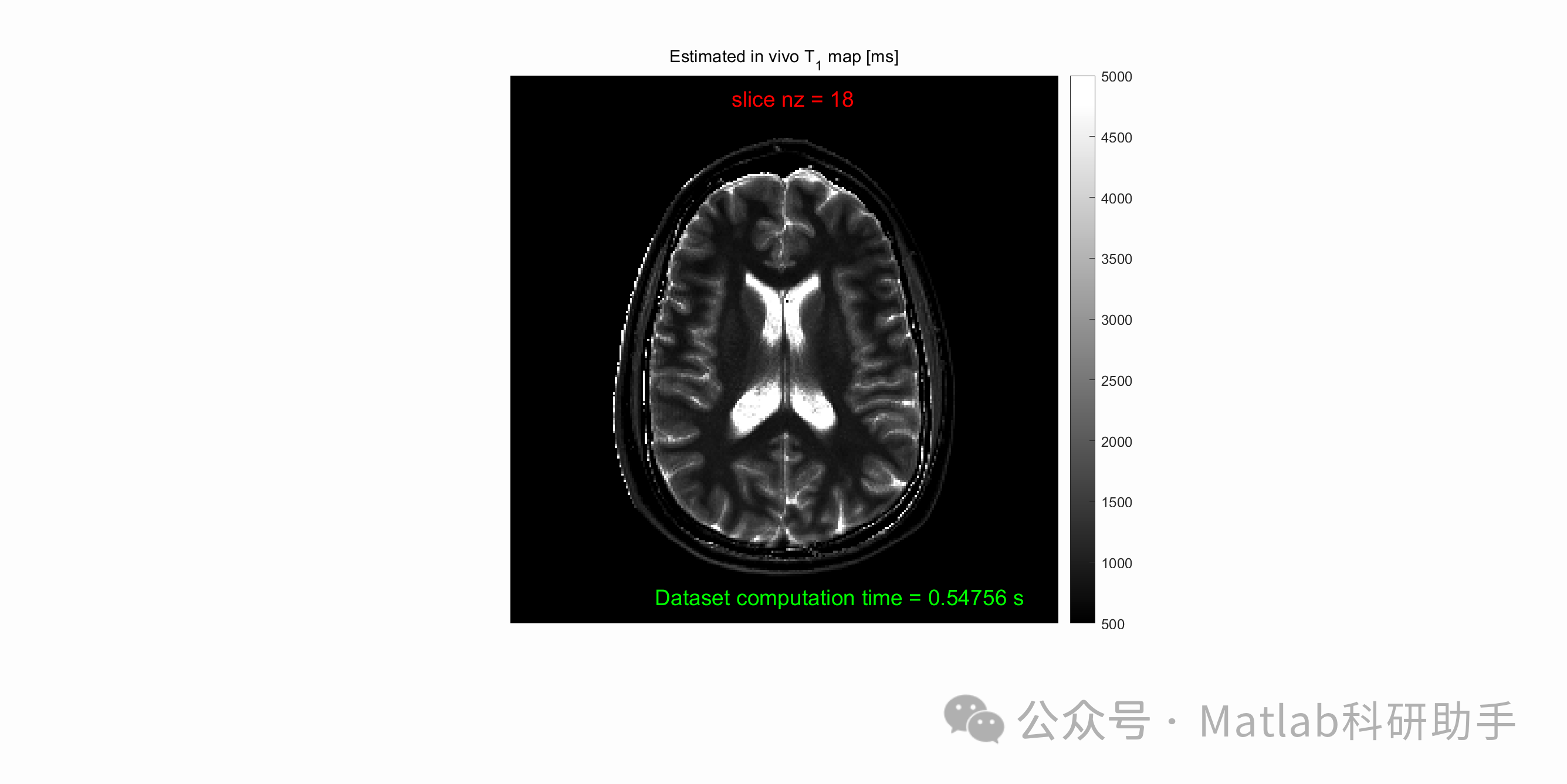

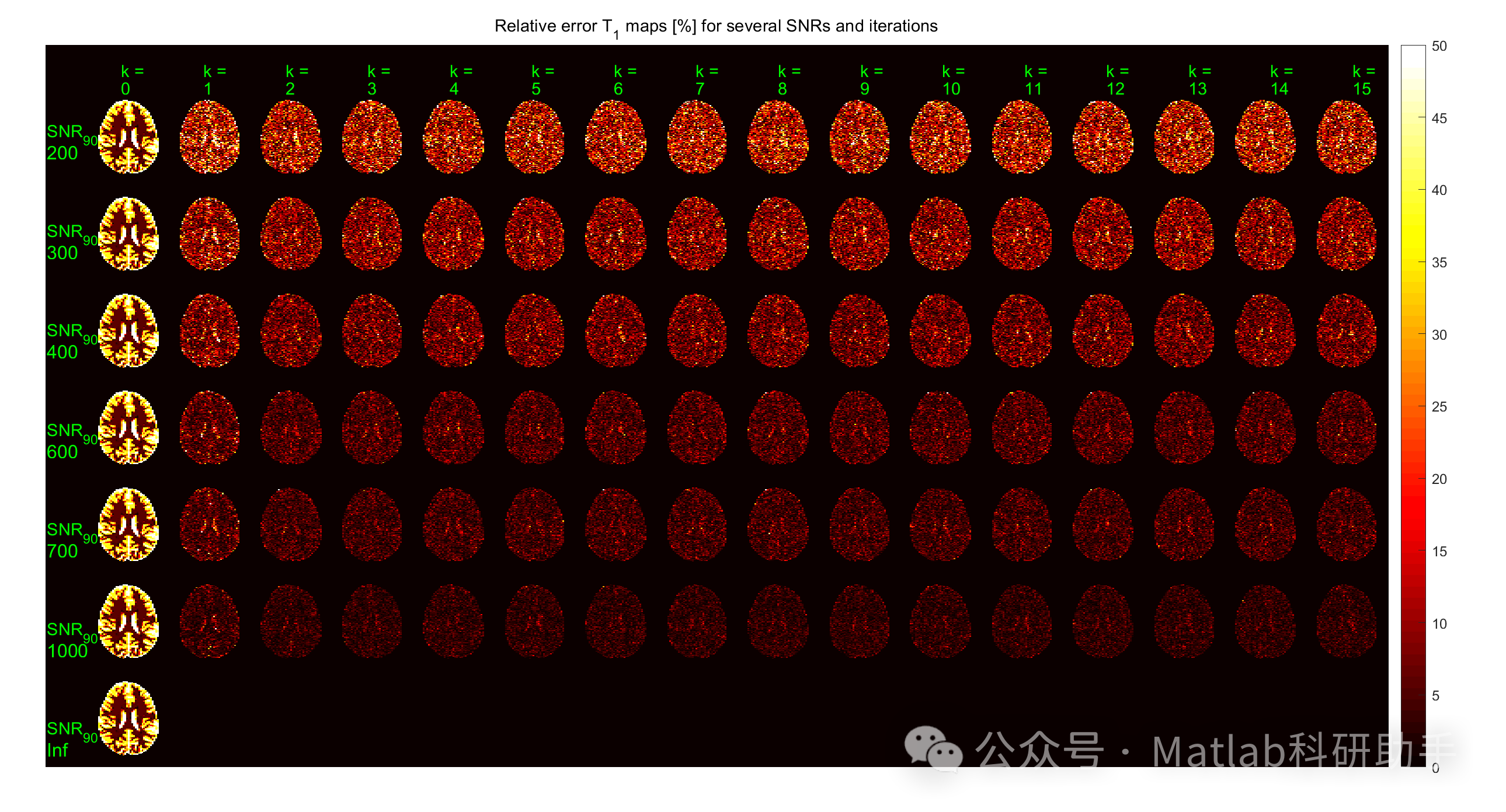

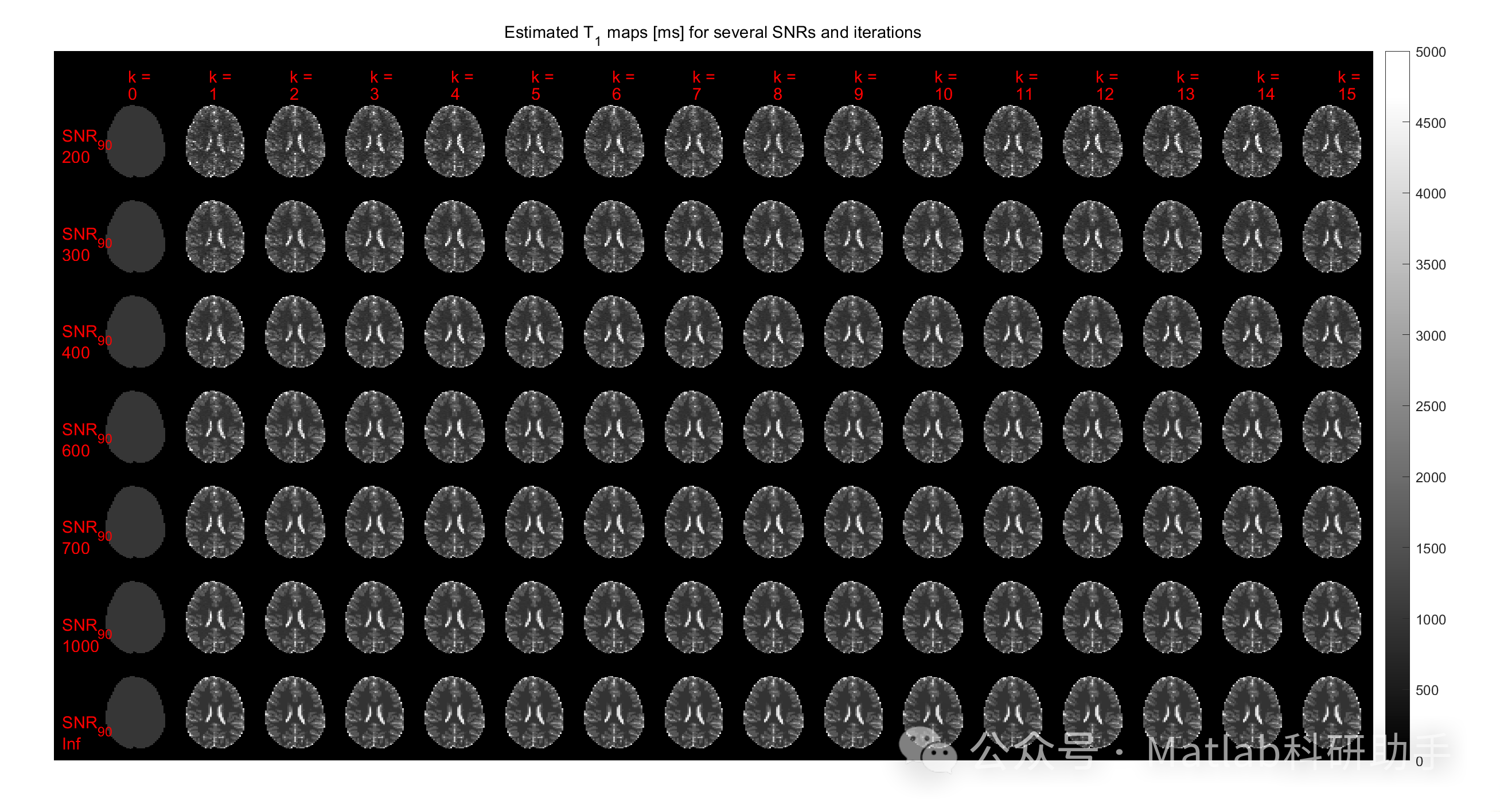

⛳️ 运行结果

🔗 参考文献

[1] 张鉥缨.BOLD功能磁共振成像在癫痫患者语言、记忆功能区及其抗癫痫药物影响作用的研究[D].四川大学,2007.DOI:10.7666/d.y1193892.

[2] 中國醫藥大學:中國醫學研究所博士班.中醫經絡基礎及其臨床應用之研究-以針刺原穴腦功能圖譜暨太極拳功效為例;Basics and Clinical Applications of the Meridian–Studies on Functional Brain Mappings of Foot-3-Yang Yuan Acupoints and Taichi Training Effects[J]. 2008.DOI:http://140.128.69.115:8080/ir/handle/310903500/372.
