【空间矢量PWM】参考电压矢量转换成dq旋转相位研究附Simulink代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

空间矢量脉宽调制（SVPWM）作为一种先进的变频调速控制技术，以其优异的谐波性能和直流电压利用率，在电力传动领域得到广泛应用。本文深入研究SVPWM技术中参考电压矢量到dq旋转相位转换的关键环节。首先，阐述了SVPWM的基本原理，强调了参考电压矢量的生成与作用。其次，详细分析了将参考电压矢量从αβ静止坐标系转换到dq旋转坐标系的数学推导过程，包括Clark变换和Park变换的应用。进一步，探讨了在dq旋转坐标系下进行PWM调制策略的优点，以及如何控制dq轴电压分量来实现对电机的精准控制。最后，对研究成果进行了总结，并展望了SVPWM技术在未来发展中的应用前景。

关键词： 空间矢量脉宽调制 (SVPWM), dq旋转坐标系, Clark变换, Park变换, 电压矢量, 电机控制

1. 引言

随着电力电子技术和微电子技术的飞速发展，变频调速技术在工业控制、新能源发电、轨道交通等领域扮演着越来越重要的角色。空间矢量脉宽调制 (SVPWM) 作为一种先进的变频调速控制技术，相较于传统的载波脉宽调制 (CPWM) 具有更高的直流电压利用率、更低的谐波失真以及更灵活的调制策略，因而备受青睐。

SVPWM 的核心思想是将三相交流电机的控制转化为对电压空间矢量的控制。通过合理地选择和组合开关状态，合成一个等效的电压空间矢量来逼近理想的参考电压矢量。为了实现更加精确和高效的电机控制，通常需要将参考电压矢量从αβ静止坐标系转换到dq旋转坐标系。在dq旋转坐标系下，交流信号被转换为直流信号，便于控制算法的实现和优化。

本文旨在深入探讨 SVPWM 技术中参考电压矢量到dq旋转相位转换的关键环节，详细阐述其理论基础、数学推导过程以及在电机控制中的应用。

2. SVPWM 基本原理

SVPWM 的基本原理可以概括为以下几个步骤：

• 参考电压矢量的生成:

   根据控制目标，计算得到理想的参考电压矢量，通常用αβ坐标系表示。

• 扇区判断:

   将αβ坐标系划分为六个扇区，确定参考电压矢量所处的扇区。

• 基矢量选择:

   在所处扇区内选择相邻的两个有效电压矢量和一个零电压矢量作为基矢量。

• 作用时间计算:

   根据电压矢量合成原理，计算每个基矢量的作用时间。

• 开关时序生成:

   根据计算出的作用时间，按照一定的规则生成开关信号，驱动逆变器工作。

SVPWM 的核心在于如何合理地生成开关时序，以使合成的电压矢量尽可能地逼近理想的参考电压矢量。通过调整开关时序，可以实现对电机的速度、转矩等参数的精确控制。

3. 参考电压矢量到dq旋转相位转换

将参考电压矢量从αβ静止坐标系转换到dq旋转坐标系的目的是为了将交流信号转换为直流信号，从而简化控制算法的实现，并提高控制精度。该转换过程主要包括 Clark 变换和 Park 变换两个步骤。

3.1 Clark 变换

Clark 变换是将三相静止坐标系 (abc) 转换为两相静止坐标系 (αβ) 的过程。

3.2 Park 变换

Park 变换是将两相静止坐标系 (αβ) 转换为两相旋转坐标系 (dq) 的过程。

Park 变换的目的是将两相交流信号转换为两相直流信号。在dq旋转坐标系下，Vd 和 Vq 分别代表直轴电压和交轴电压。通过控制 Vd 和 Vq，可以实现对电机的磁链和转矩的独立控制。

3.3 坐标系转换的物理意义

• αβ坐标系:

   αβ坐标系是一个静止的坐标系，用于表示电压或电流的空间矢量。它将三相交流信号分解为两个正交的交流信号，便于进行矢量控制。

• dq坐标系:

   dq坐标系是一个与转子同步旋转的坐标系，也称为同步旋转坐标系。在dq坐标系下，交流信号被转换为直流信号，便于进行控制算法的设计和实现。通过控制 dq 轴电压分量，可以实现对电机的磁链和转矩的独立控制，从而提高控制性能。

4. dq旋转坐标系下的PWM调制策略

在dq旋转坐标系下进行PWM调制策略具有以下优点：

• 简化控制算法:

   由于dq轴电压分量是直流信号，因此可以采用传统的直流控制方法进行控制，例如PID控制等。

• 提高控制精度:

   由于dq轴电压分量与电机的磁链和转矩直接相关，因此可以通过控制 dq 轴电压分量来实现对电机的精确控制。

• 实现解耦控制:

   通过控制 dq 轴电压分量，可以实现对电机的磁链和转矩的独立控制，从而提高控制性能。

在dq旋转坐标系下，通常采用电流环和速度环双环控制结构。电流环控制 dq 轴电流，速度环控制电机的转速。通过控制 dq 轴电流，可以间接控制 dq 轴电压，从而实现对电机的速度和转矩的精确控制。

5. 结论与展望

本文深入研究了 SVPWM 技术中参考电压矢量到dq旋转相位转换的关键环节。通过对 Clark 变换和 Park 变换的详细分析，阐述了将参考电压矢量从αβ静止坐标系转换到dq旋转坐标系的数学推导过程。此外，还探讨了在dq旋转坐标系下进行PWM调制策略的优点，以及如何控制dq轴电压分量来实现对电机的精准控制。

SVPWM 作为一种先进的变频调速控制技术，在电力传动领域具有广阔的应用前景。随着电力电子技术和微电子技术的不断发展，SVPWM 技术将朝着更加智能化、高效化、可靠化的方向发展。未来的研究方向包括：

• 优化PWM调制策略:

   研究更加先进的PWM调制策略，以降低谐波失真，提高直流电压利用率。

• 提高控制精度:

   采用更加先进的控制算法，例如模型预测控制 (MPC)，以提高电机控制的精度和响应速度。

• 适应复杂工况:

   研究在复杂工况下，例如高频开关、非线性负载等，SVPWM 技术的应用。

• 应用于新型电机:

   将 SVPWM 技术应用于新型电机，例如永磁同步电机 (PMSM)、开关磁阻电机 (SRM) 等，以提高电机的性能。

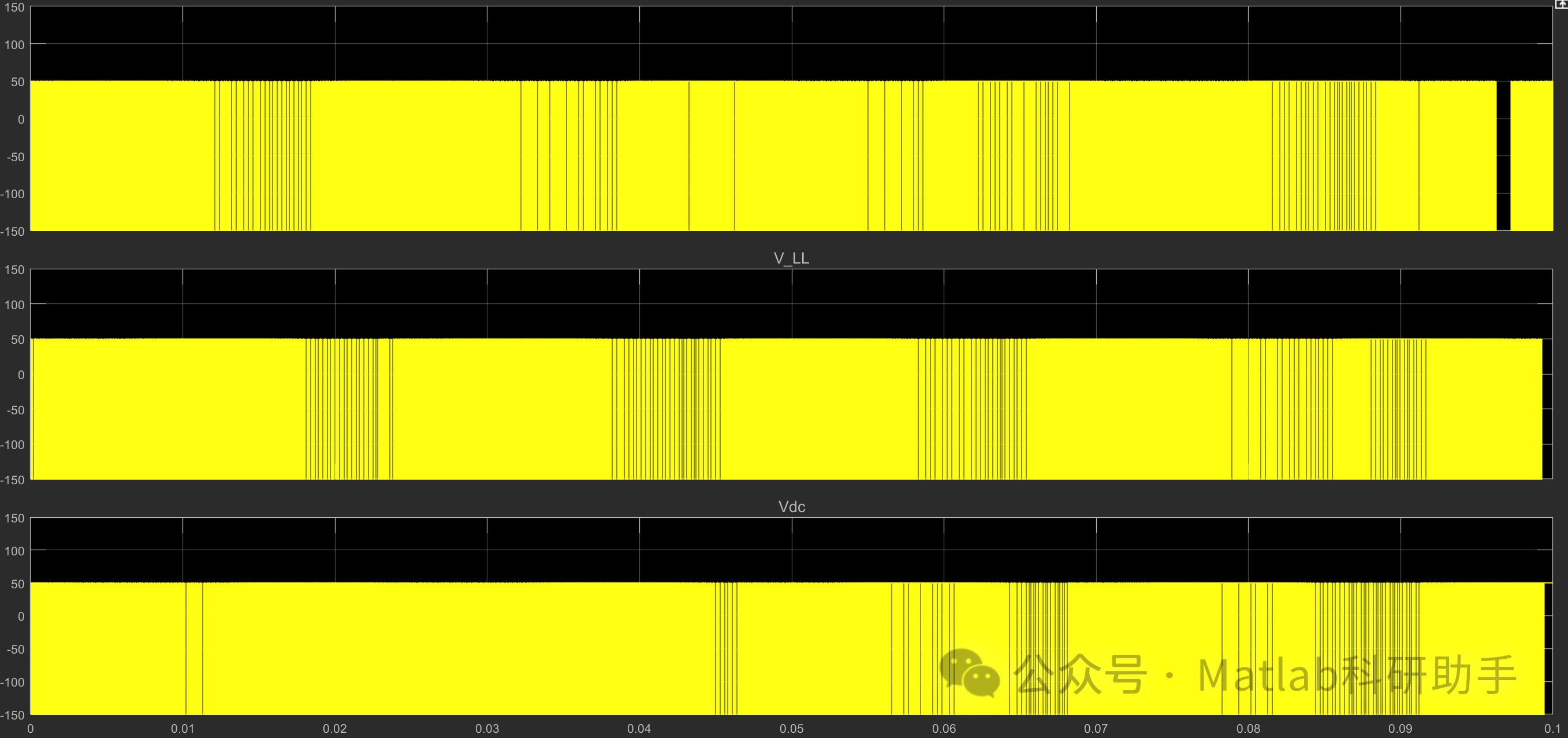

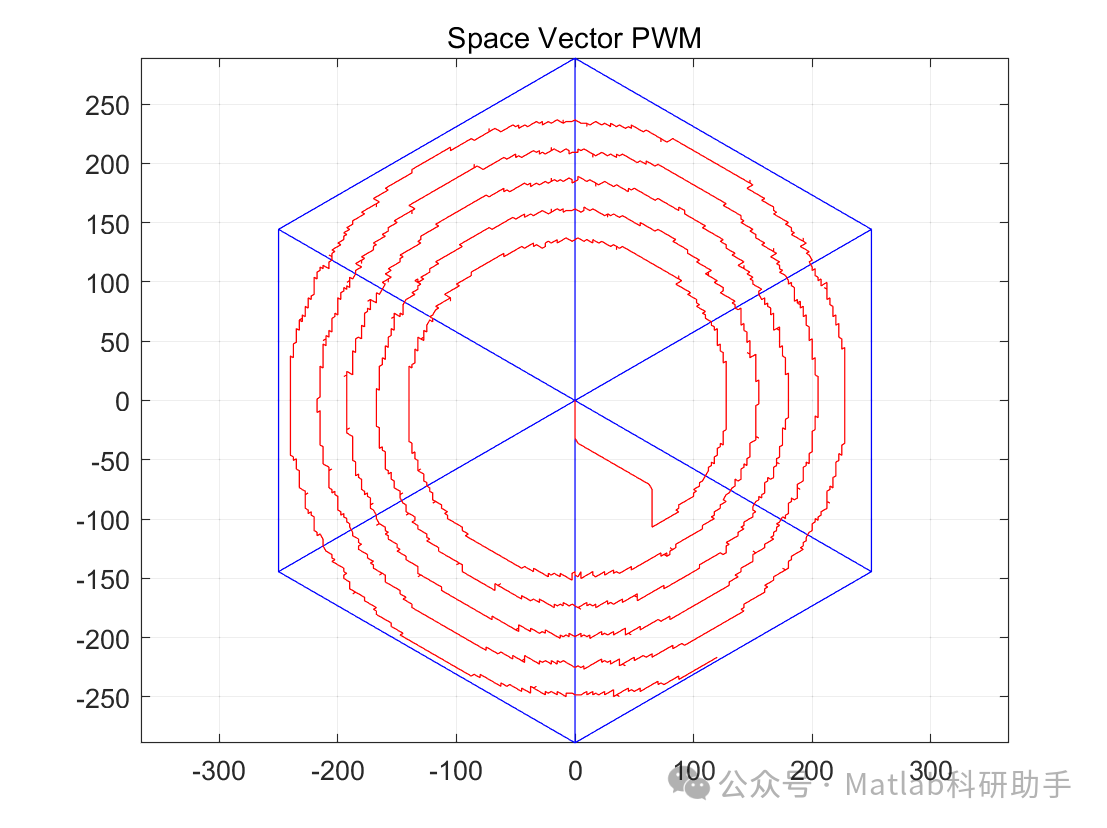

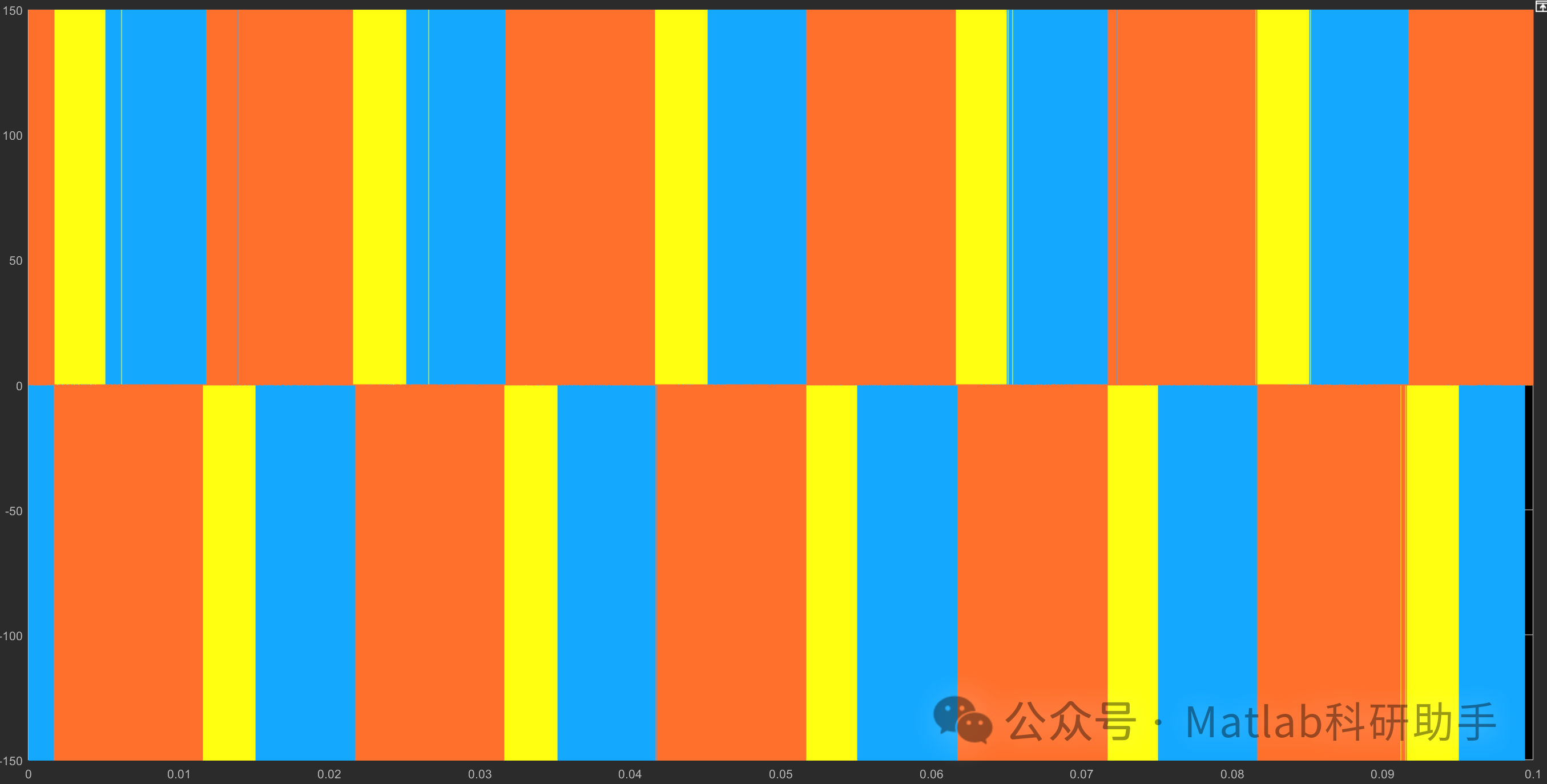

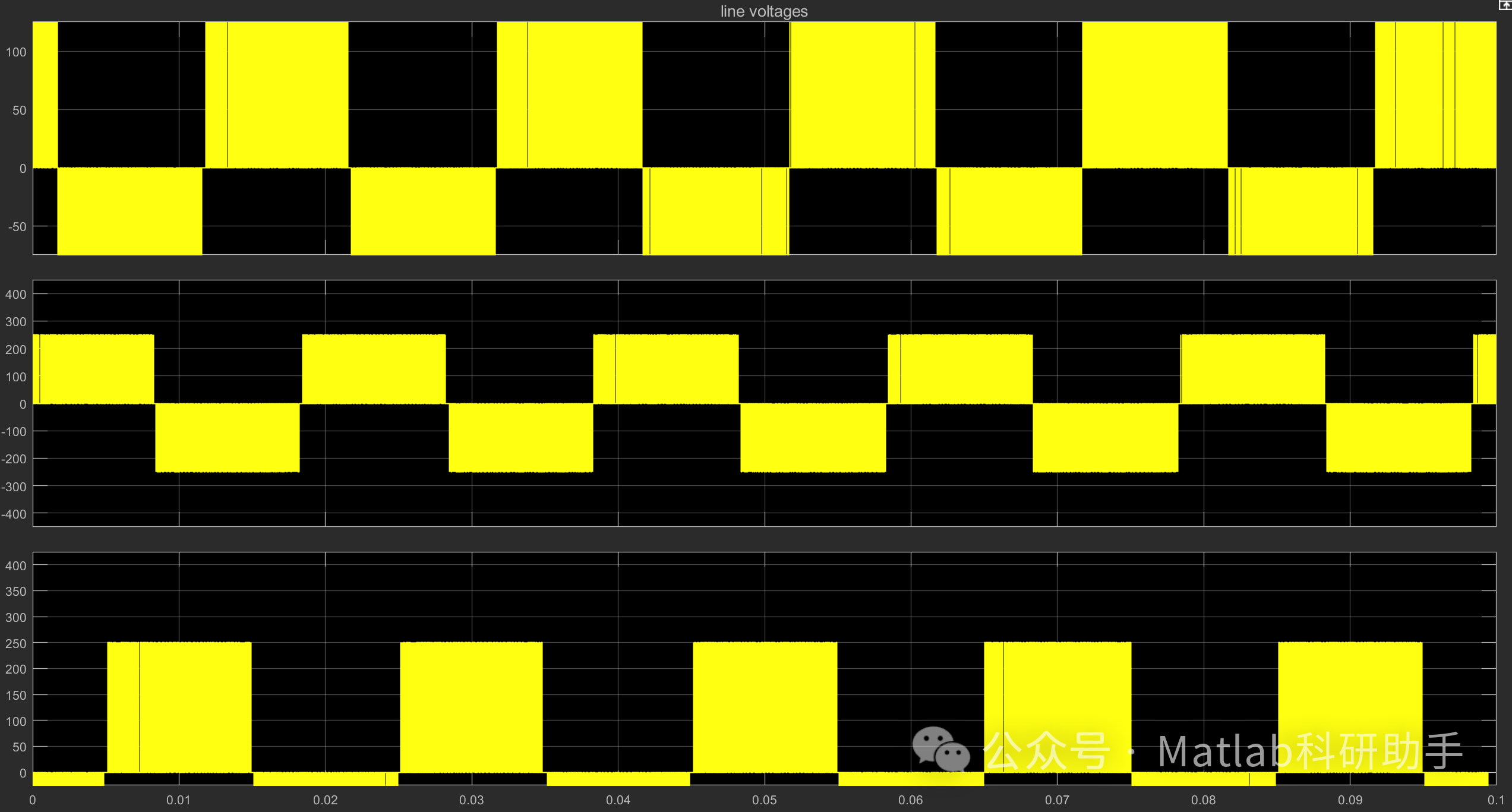

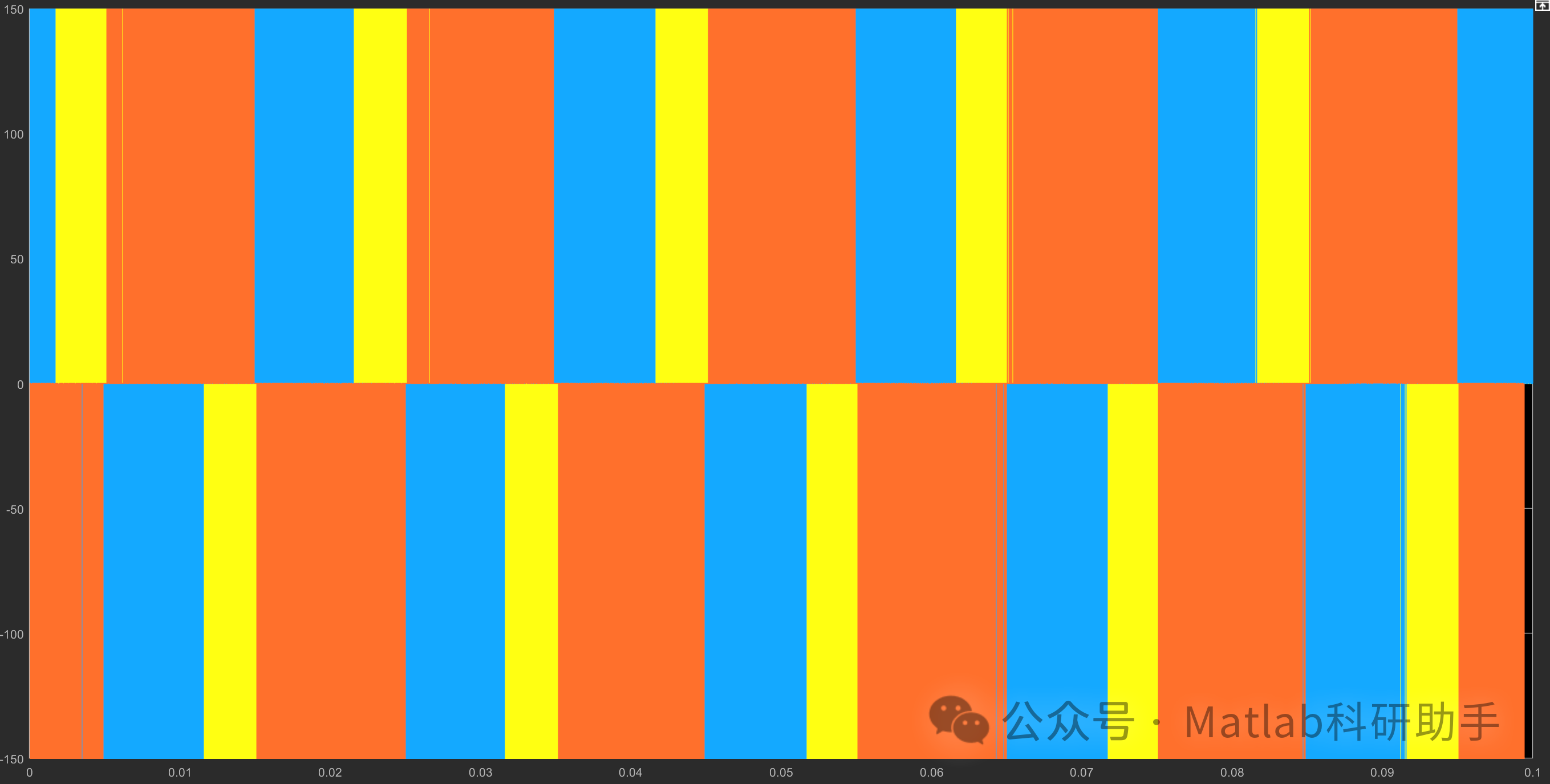

⛳️ 运行结果

🔗 参考文献

[1] 李松磊.三相电压型SVPWM整流器的研究与设计[D].山东大学,2015.DOI:10.7666/d.Y2794464.

[2] 吴汪兵.一种新型带串联变压器的混合有源滤波器研究[D].华中科技大学[2025-04-03].DOI:10.7666/d.d085363.

[3] 徐立尉,曾岳南,陈林康.电压空间矢量PWM技术分析及其计算机仿真[J].计算机仿真, 2007, 24(3):4.DOI:10.3969/j.issn.1006-9348.2007.03.081.
