物联网|IAR集成开发环境简介|cc254核心板硬件资源|物联网之蓝牙4.0 BLE基础-学习笔记（3）

4、IAR集成开发环境简介

完整稳定的专业嵌入式开发环境包括以下内容：集成开发工具、交叉编译器、批处理文件、makefile、Link Script、调试工具、下载工具、其它工具（Offline Tools）、模拟器、版本控制工具等 。其中，集成开发工具是嵌入式系统开发中最重要的部分，一般CPU厂商会提供针对该CPU的集成开发环境（IDE），但在实际应用中，大多数嵌入式项目开发公司都还是会使用自己开发的环境 。
IAR Embedded Workbench（简称EW）是IAR Systems公司开发的一款嵌入式集成开发环境。EW包括：嵌入式C/C++优化编译器，汇编器，连接定位器，库管理员，编辑器，项目管理器和C-SPY调试器。IAR是一个广泛使用的集成开发环境（IDE），用于编写和调试嵌入式系统的程序。
完整稳定的专业嵌入式开发环境，对不同的处理器有统一的用户界面，支持35种以上的MCU，包括8，16，32位，
完全兼容C语言的、高效的浮点支持，
IAR主界面：

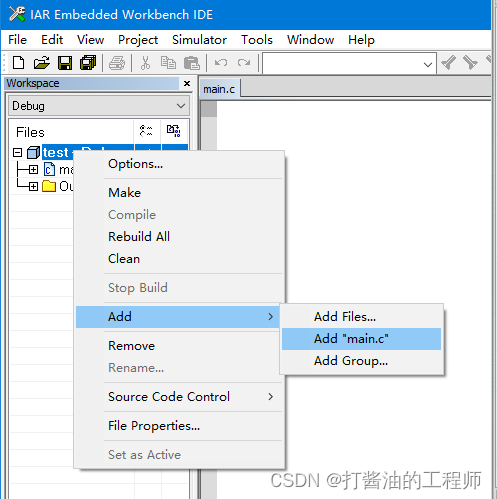

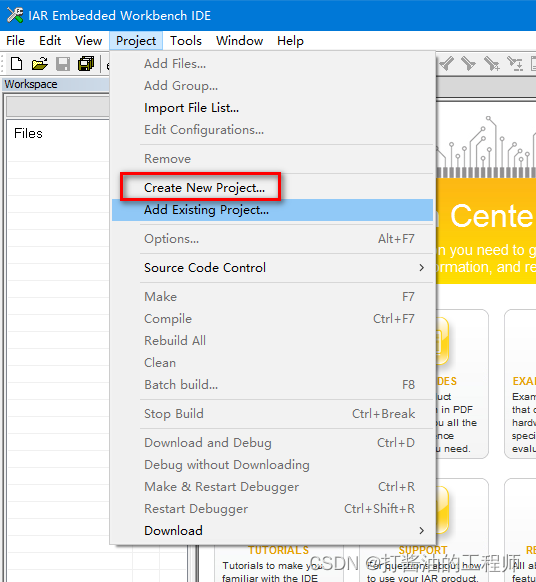

创建空工程test，创建空文件main.c，添加入test：
修改main.c：

#include <ioCC2540.h>
#define BV(n) (1<<(n))

void delay(unsigned int time)
{
  int i,j;
  for (i = 0;i <= time;i++)
      for (j = 0;j <= 1000;j++);

}

int main()
{
   //端口的配置，设置P1.0为输出
   P1DIR |= BV(0);
   //设置端口为GPIO
   P1SEL &= ~BV(0);
   while(1)
   {
      P1_0 = 1;
      delay(1000);
      P1_0 = 0;
      delay(1000);
   }

}

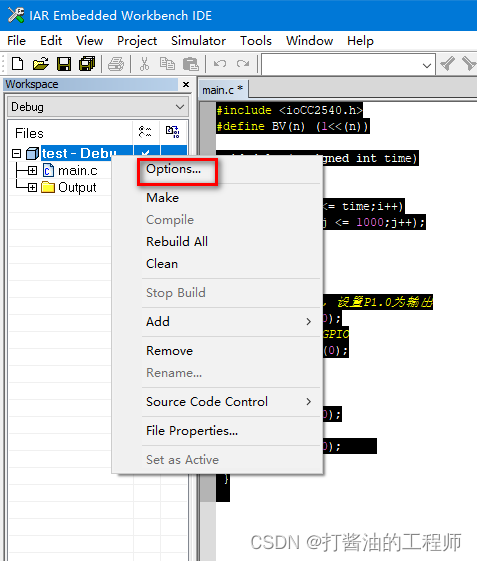

设置options：target选择：Texas Instruments->CC2540F256.i51

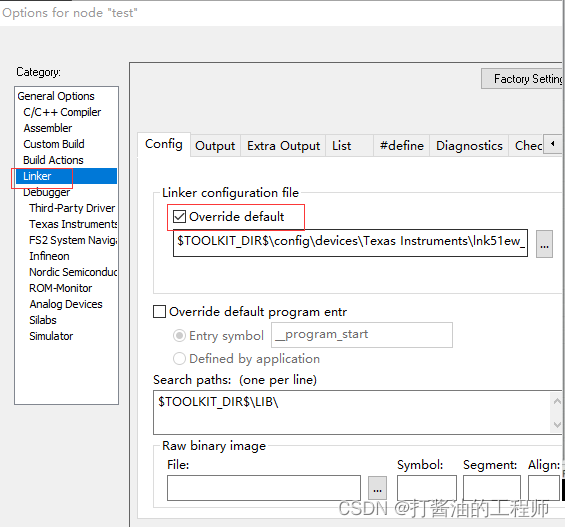

link复选：Override default

debugger中的driver选：Texas Instruments
保存为test1，编译，提示：
Building configuration: test - Debug
Updating build tree…
main.c
Linking

Total number of errors: 0
Total number of warnings: 0

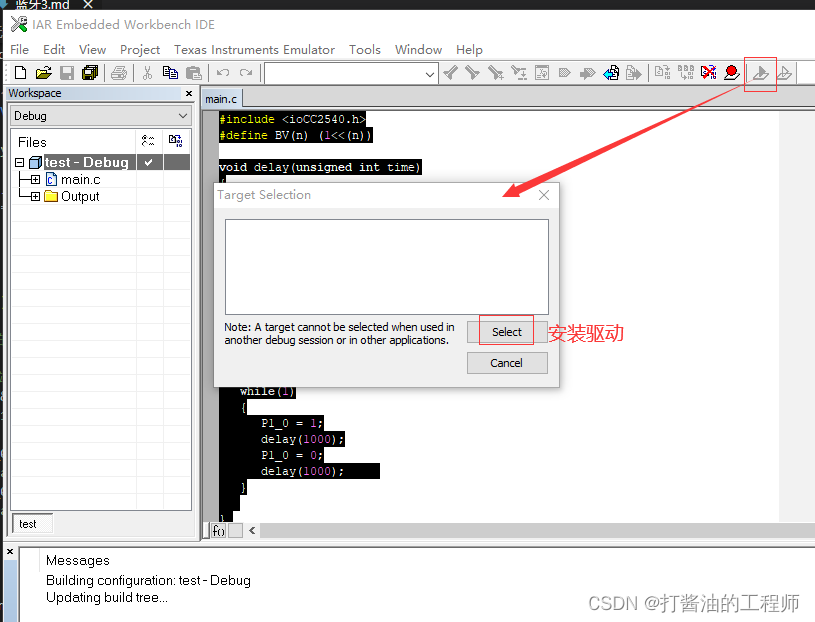

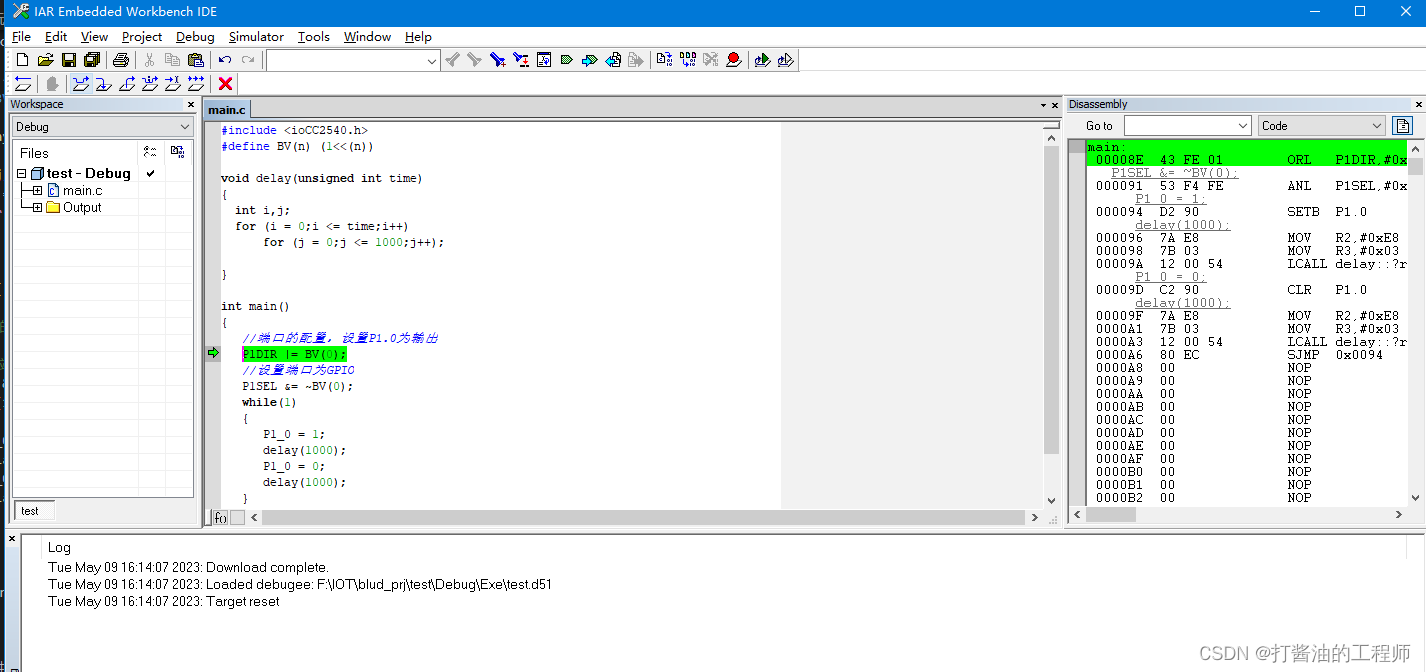

点击make旁边的仿真（需提前安装驱动）：
这里设置debugger为simulate，软件仿真。

5、 cc2540核心板硬件资源

CC2540是一款低功耗蓝牙无线MCU，它的核心板硬件资源包括：巴伦天线匹配、晶振（2个）、电源供电电路、锂电池供电等。

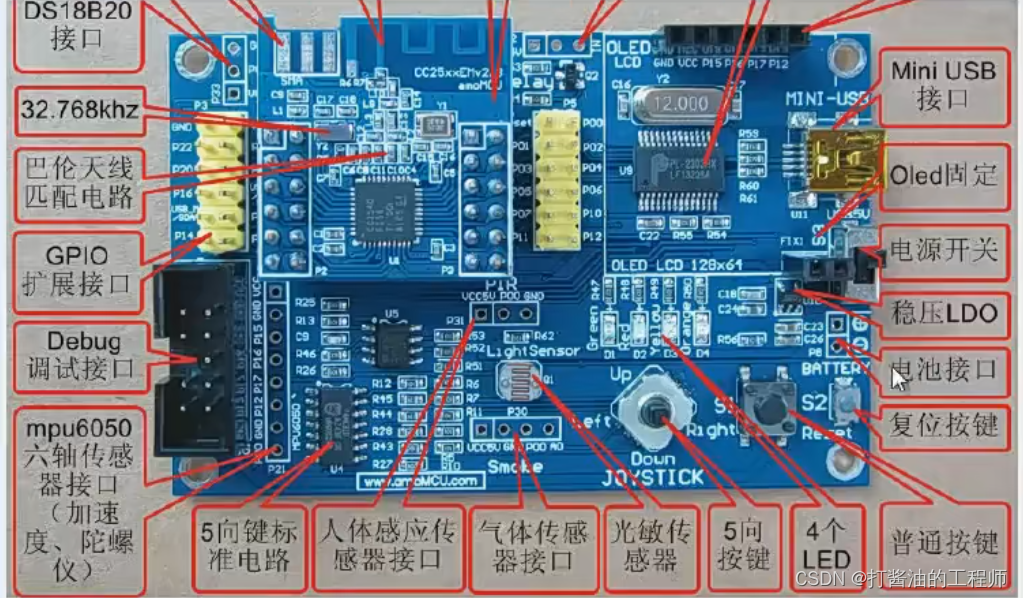

板载资源

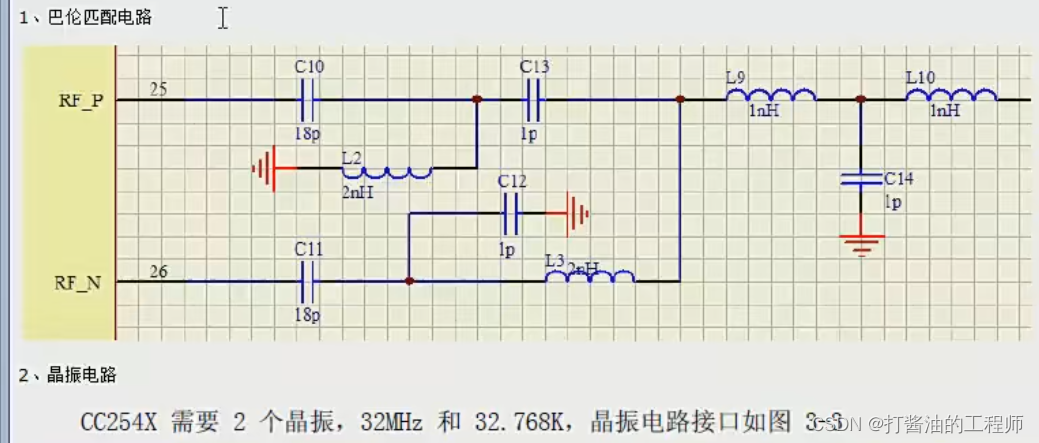

巴伦天线匹配

巴伦天线是一种特殊的天线，用于匹配电路中的阻抗，以最大化功率传输。
巴伦天线的主要作用是完成阻抗的变换和平衡到不平衡的转换。在射频传输线中，两个导体具有相同相反电荷潜力的线称为平衡传输线，也就是其传输线电流相对于地对称，例如双导线。但是微带线和同轴线，其两个导体体积有明显的区别，这种线称为不平衡传输线。常见的一些天线都属于平衡负载，例如最常见的偶极子天线、八木天线等，但是它们的馈线都是不平衡线，这个时候就需要用到巴伦来进行变换。巴伦有很多种，不同的设计用于满足不同的应用需求 。
在CC2540中，可以使用巴伦匹配电路或滤波器来匹配天线 。

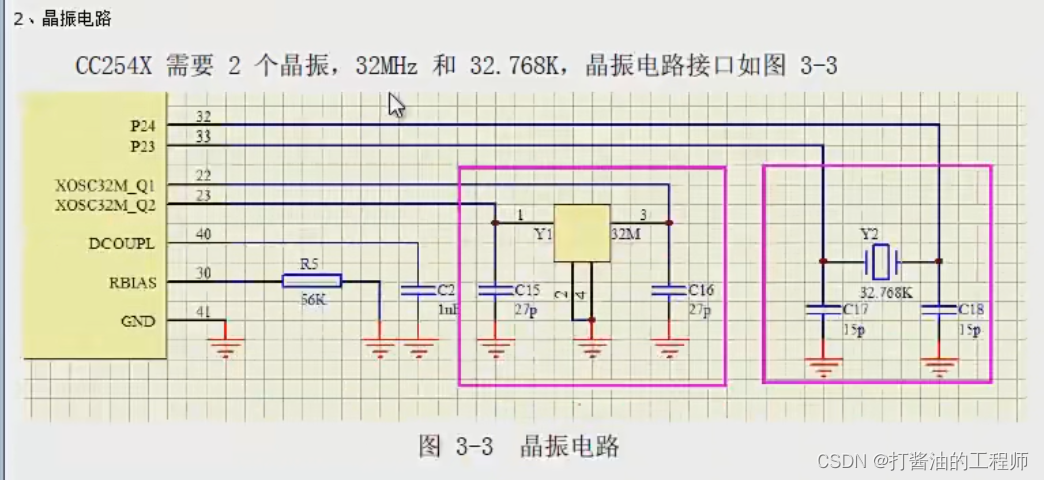

晶振（2个）

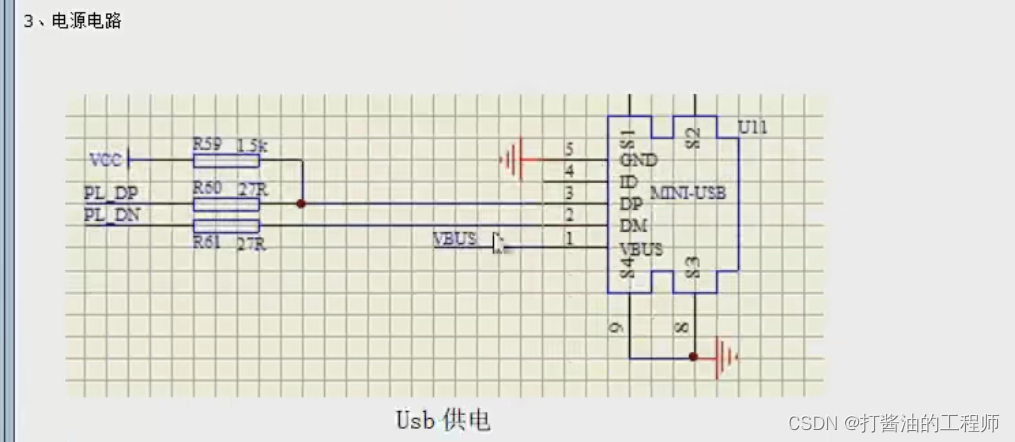

电源供电电路

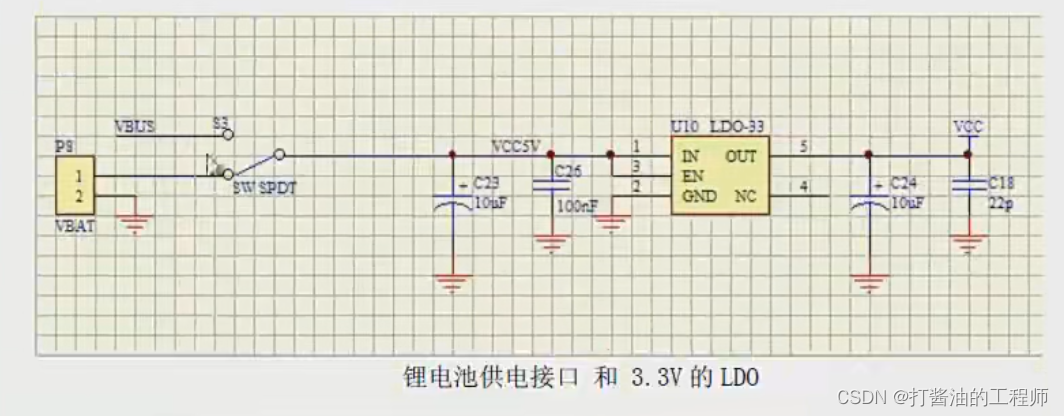

锂电池供电

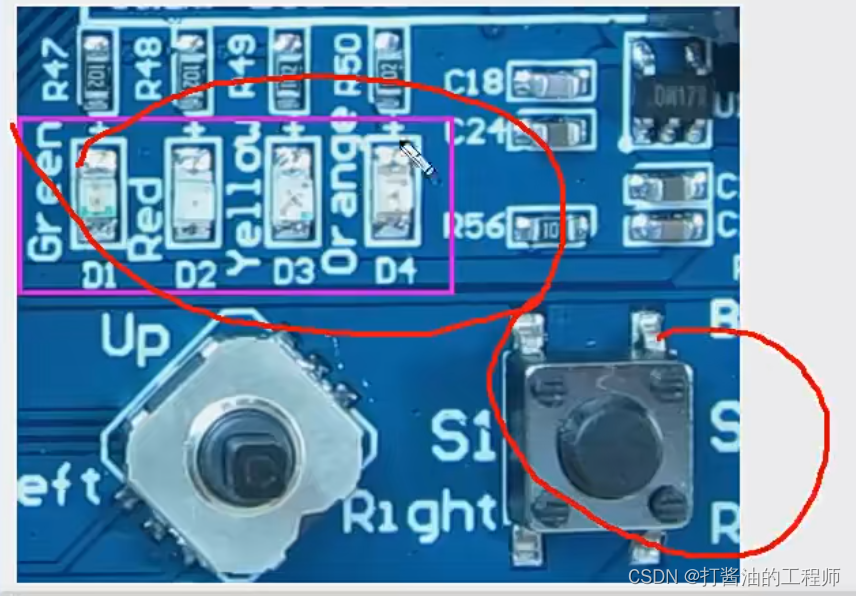

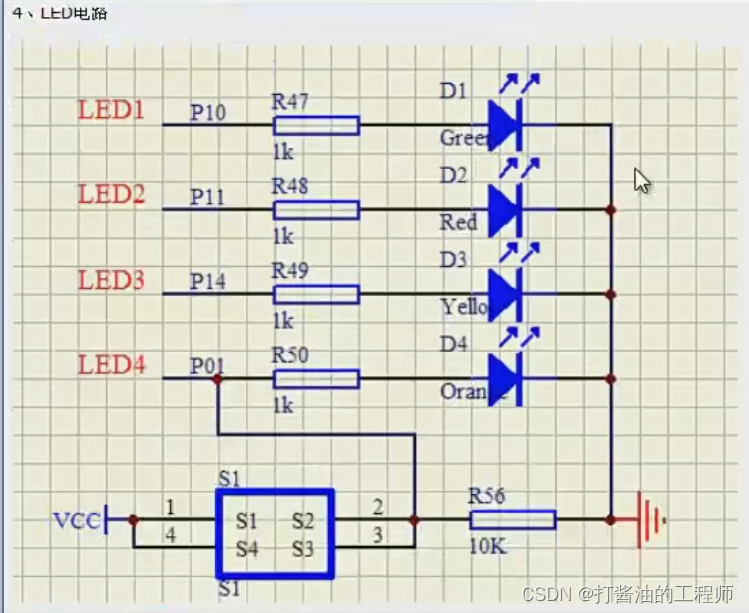

LED

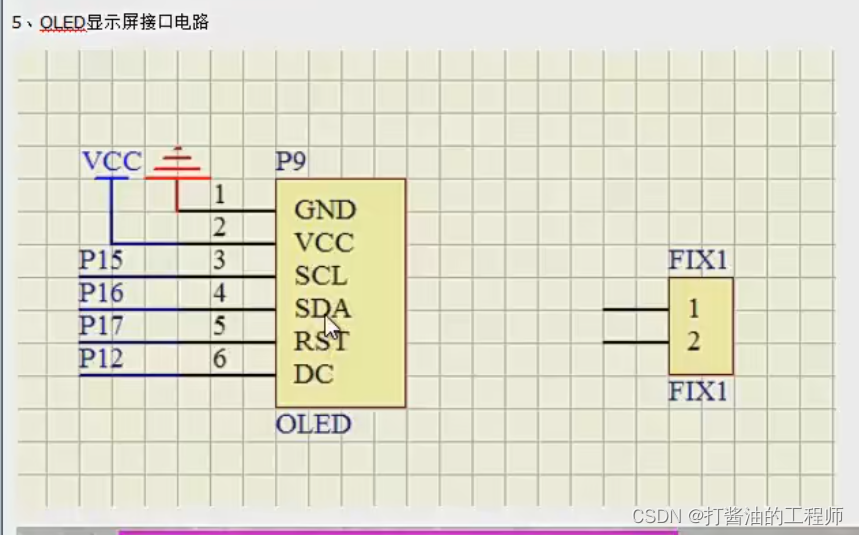

oled

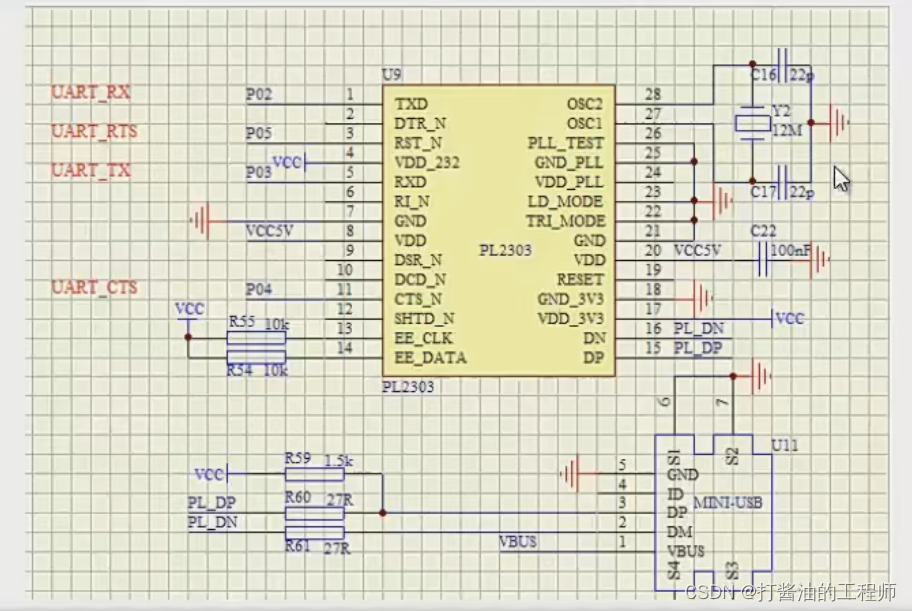

串口电路
