PBlaze5 520 系列特性——NVMe-MI接口的带外管理

这段故事源于PCIe产品的两个引脚SMClk和SMDat，实现规范是SMbus。

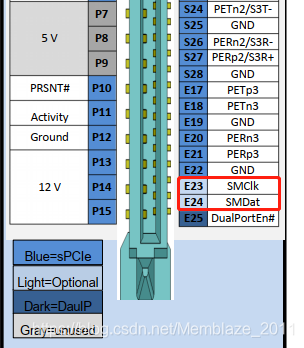

                                 图示1来源于《Enterprise SSD Form Factor Version1_a》里面SFF8639的引脚说明

图中左下角标注的颜色指示这对引脚是optional的，可以实现也可以不实现，但是对于企业级的产品这是有必要实现的（The Enterprise PCIe SSD should support SM-Bus operation）。

依据《Enterprise SSD Form Factor Version1_a》 (SFF Spec)，SMbus提供了两个层面的功能，一种初级功能是对盘内vpd的读写，这个功能在3.3Vaux或主电源存在的时都可用。对于企业仓库管理，如果主板带电但是主机未开机，管理人员可以远程通过BMC检查盘的静态信息，如SN、MN、电源需求等；另一种高级功能是基于MCTP-over-SMbus协议之上的管理功能，（此spec未做更多解释），此功能在主电源存在时可用。

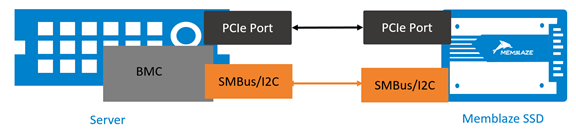

                                                         Server的BMC系统可以通过SMBus/I2C与NVMe SSD通信

依据另一份规范《NVM Express Management Interface 1_0a》（NVMe MI），利用SMbus可以来处理基础的管理命令（主要的一项就是对于Subsystem Management Data Structure的监控），还可以处理基于MCTP的相关请求。

可以看出两套协议都对MCTP有所涉及，那基于MCTP到底能做什么呢？

按照NVMe MI，它可以提供如下指令集合：

• NVM Express Admin Command Set
• Management Interface Command set
• PCIe Command Set (optional)
• NVM Express Management Enhancements

具体到每个命令集合里面又分为了mandatory和optional部分，举个例子，对于NVM Express Admin Command Set，mandatory的命令包括Get Feature、Get Log Page、Identify，optional的命令包括firmware activate、firmware image download、Format NVM、Namespace Management、Namespace Attachment、Security Send、Security Receive、Set Feature还有Vendor Specific部分。

利用这些admin命令，管理者就可以远程获取NVMe设备的信息、配置参数或者利用Vendor Specific部分实现特定功能的监控。比如主机开机的情况下，无需登录主机就可以升级固件， 再配合Activate firmware without reset就可以支持远程升级了。实现了这部分接口，可以做的事情还有很多，不过需要注意到很多optional命令有一些潜在的安全风险，实现起来可能需要配合一些措施保证数据的安全性，毕竟数据领域安全第一。

从企业IT系统运维的角度讲，带外管理提供了一套独立于主机系统的管理方案，能够配合服务器BMC系统，高效实现 NVMe设备监控、管理及升级等工作。

Ok，看起来实现这些功能是有必要的，那需要怎么实现呢？

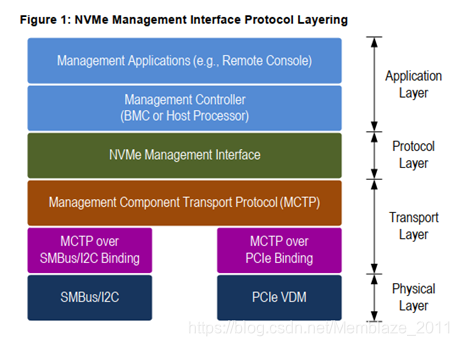

                                                        图示2来自《NVM Express Management Interface 1_0a》

上图中可以看出NVMe MI 协议是可以基于SMBus/I2C或者PCIe VDM来实现的。

从左侧的SMBus/I2C这边路径来说，固件要实现DSP0237  MCTP over SMBus/I2C Binding、DSP0236 MCTP Base Specification和前面说到的NVMe MI  1.0a（或者最新版NVMe MI 1.1）。基于PCIe VDM这部分的实现略微有点复杂，不在此介绍。

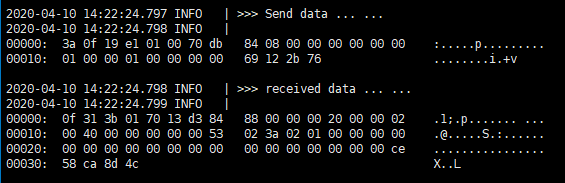

结合上面两个原理图，我们模拟了一个BMC系统向一块Memblaze某系列NVMe SSD发了一条获取NVMe-MI数据结构的命令。我们节选了部分结果，首先是BMC和SSD之间传输的数据，如下图。

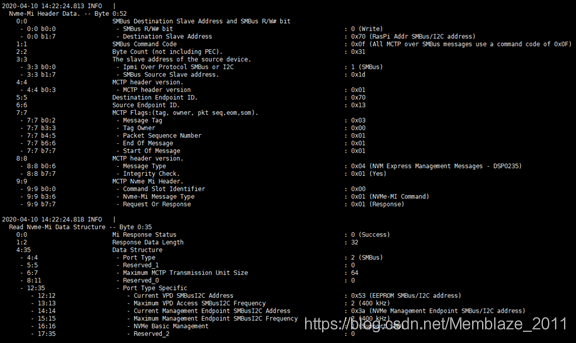

 整个过程有发数据和接收数据两个阶段，两者都可以根据协议解析出来。下面就是命令返回数据的解析：



上图可以看到返回数据又包含NVMe-MI的Header信息和NVMe-MI Data Structure信息（这部分是我们想要的返回结果）。

到这我们就从物理引脚、系统构成、技术原理及命令结果几个角度解读了NVMe-MI相关知识。那如果开发完相关功能怎么测试呢？

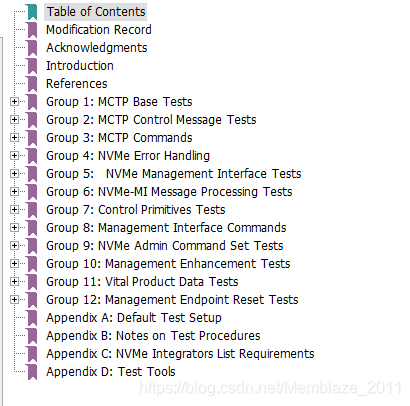

可以考虑三种方式：第一种是采购业内的SSD测试模组外包测试；第二种是跟Server厂商关系牢靠，Server厂商提供BMC的接口或者设备联合测试；第三种是自研相关的硬件设备并设计测试用例来验证。总体而言测试需要考虑上面的DSP0237、DSP0236、NVMe MI  三种规范来验证，最后放一张NVMe-MI 兼容性的测试大纲。

                                              图示3来自UNH-IOL_NVMe-MI_Conformance_Test_Suite_v12.0
