NVMe-MI是一种用于管理NVMeSSD的带外机制，通过MCTP传输协议实现对NVMe设备的状态监控、初始化、故障排查和效率提升。带外管理相比带内管理，具有跨操作系统一致性和无需操作系统支持的优势。MI命令包括NVMe-MI命令、NVMe管理命令和PCIe命令，用于执行不同的管理任务，如设备发现、健康监控和配置修改等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.什么是NVME-MI?

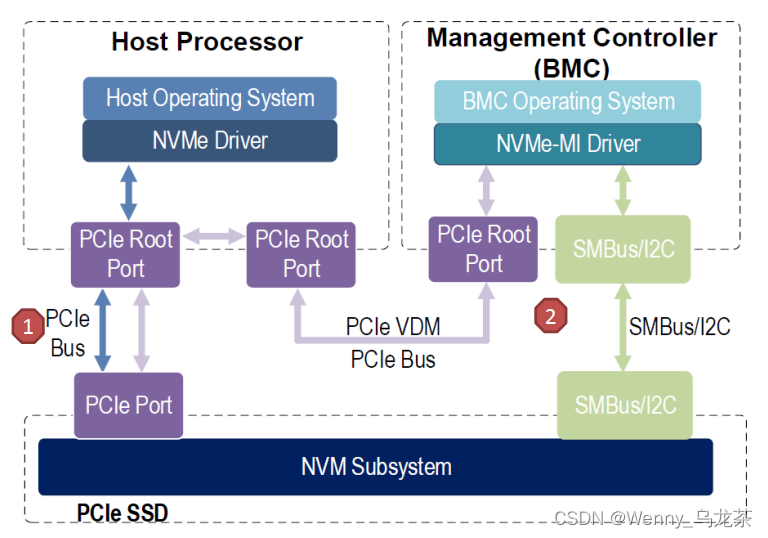

图1 Driver和带外管理的关系 nvme management interface(NVME-MI)定义了一套新的完整的NVMe SSD管理方式，并支持以oob带外管理方式，对NVMe设备进行一些基本的管理、设备监控及升级等工作，图1是Driver和带外管理的关系。

2.带内管理和带外管理
out-of-band与in-band，带内管理使用由操作系统控制的硬件资源和组件进行操作的管理，带外管理是使用独立于操作系统控制的资源。

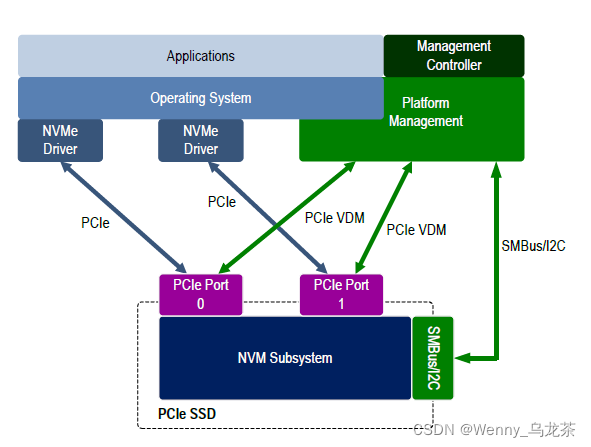

图2 带内 vs 带外
图片中通道1：NVMe 驱动程序根据 NVMe 规范通过 PCIe 与 NVMe 控制器通信，通道2：两种OOB通信方式， PCIe VDM和SMBus。
（1）带内管理
• 支持多种操作系统（Windows、Linux、VMWare 等）
• 每种操作系统有几种不同发行版
• 为每个操作系统开发、维护、验证管理应用程序的资源成本过高
• 随着时间的推移，会发布新版本的操作系统和 NVMe 驱动程序
• 持续消耗 CPU cycle
• 安全隐患
• 管理功能因操作系统而异
（2）带外管理
• 在一个操作环境中开发管理应用程序，在任何主机操作系统上都一样工作
• 可在没有操作系统的情况下工作
