高寿命NVMe SSD应用场景探讨

概述

无论OEM还是系统集成商，在根据NVMe SSD寿命选型是需要考虑业务场景是读密集型、写密集型，还是读写混合型。对于读密集型业务负载，如搜索业务，较低寿命的SSD可以满足需求，但对于写入密集型应用，如缓存系统，读写混合型负载，如OLTP SQL数据库，SSD选型就要考虑高寿命产品。

什么是SSD寿命？

SSD寿命是指在生命周期内允许的数据写入量。按照JEDEC固态技术协会制定的标准JESD218中定义，企业级SSD在到达标称寿命临界值前，必须满足以下条件：

• SSD标称寿命（建议使用JESD219定义的寿命测试工作负载）
• SSD的用户容量保持恒定（保证OP不变）
• 在正常寿命使用期内，不可修复错误率（UBER，Uncorrectable Bit Error Rate）≤ 10E-16
• FFR ≤ 3%（对应AFR是0.6%，MTBF ≥ 150万小时）
• SSD关机后，40℃的室温下，数据可以保持3个月

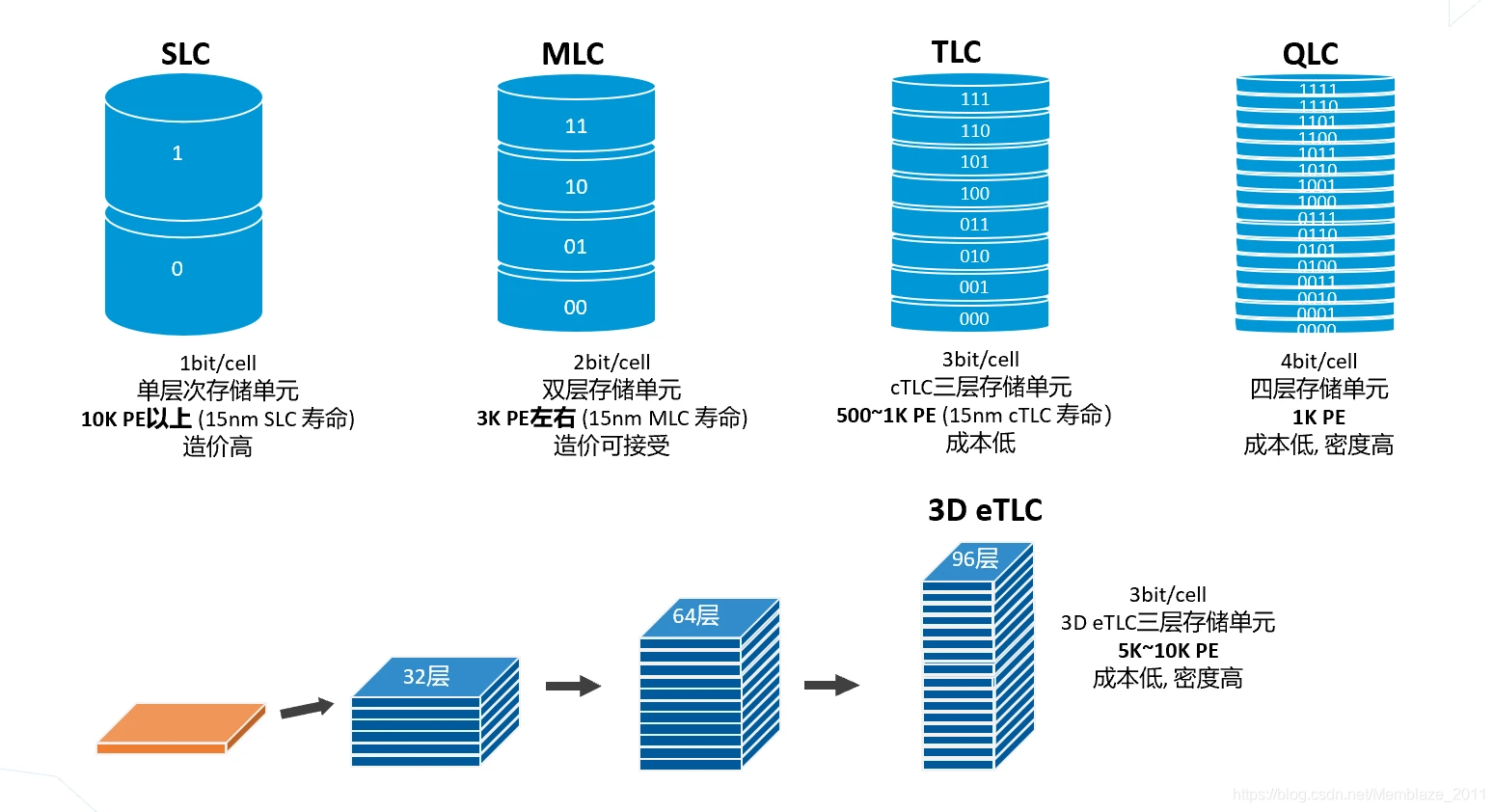

因为SSD使用NAND做为存储介质，SSD的寿命本质上受限于NAND的寿命。NAND寿命的量化指标叫P/E Cycles，也就是写入/擦除（program / erase）次数，因为NAND是以页（page）为单位写入数据，以块（block）为单位擦除，对于已经写入数据的block，必须将原有数据进行搬移，SSD是通过“垃圾回收”（Garbage Collection，GC）的机制来回收被无效数据占用的空闲空间，GC额外搬移的数据需要用到SSD的OP（Over-provisioning）预留空间。对整个block的数据擦除后才能允许新数据写入。一写一擦就会消耗NAND一个P/E。在NAND还是2D平面时代，TLC NAND PE只有500 ~ 1000，但在NAND进入3D堆叠时代后，用于企业级SSD的3D eTLC可以达到5000 ~ 10,000 PE。

如何计算SSD寿命？

SSD寿命的单位有两种，PBW（或TBW）和 DWPD。

• PBW/TBW：全称是Petabytes/Terabytes Written，也就是在SSD的生命周期内允许的主机端数据写入量。1PBW = 1000TBW

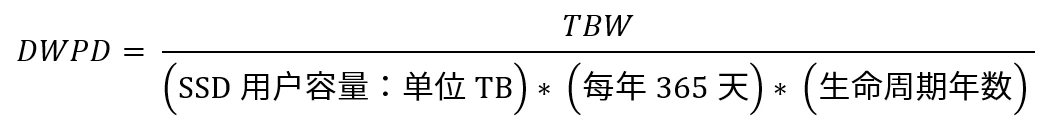

• DWPD：全称是Drive Writes Per Day。也就是在生命周期内（一般为5年），SSD每天允许全盘写入的次数。DWPD和PBW/TBW可以相互换算，公式如下：


如果用户或OEM厂商知道业务场景下每天的数据写入量是需要对整盘容量写几遍，就可以根据寿命指标，如0.8，1或3 DWPD选型SSD。如果知道工作负载的数据总写入量，就可以根据PBW的寿命指标进行选型。

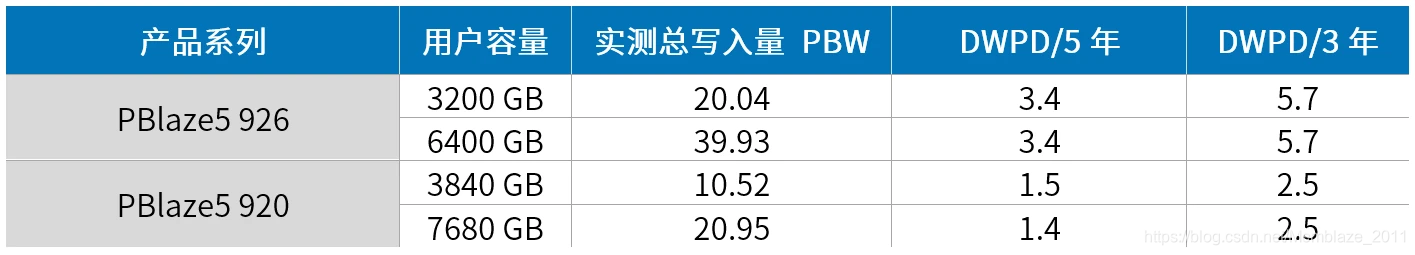

DWPD的计算和几年生命周期有关，一般生命周期也是产品保修期。以PBlaze5 926系列为例，每天3.4 DWPD写入量对应5年更长的生命周期，但如果每天有5.7 DWPD的写入量，生命周期就会减短到3年。Memblaze PBlaze系列SSD DWPD和PBW寿命标称均是JESD219工作负载下测试得出。

不同工作负载对SSD寿命的影响

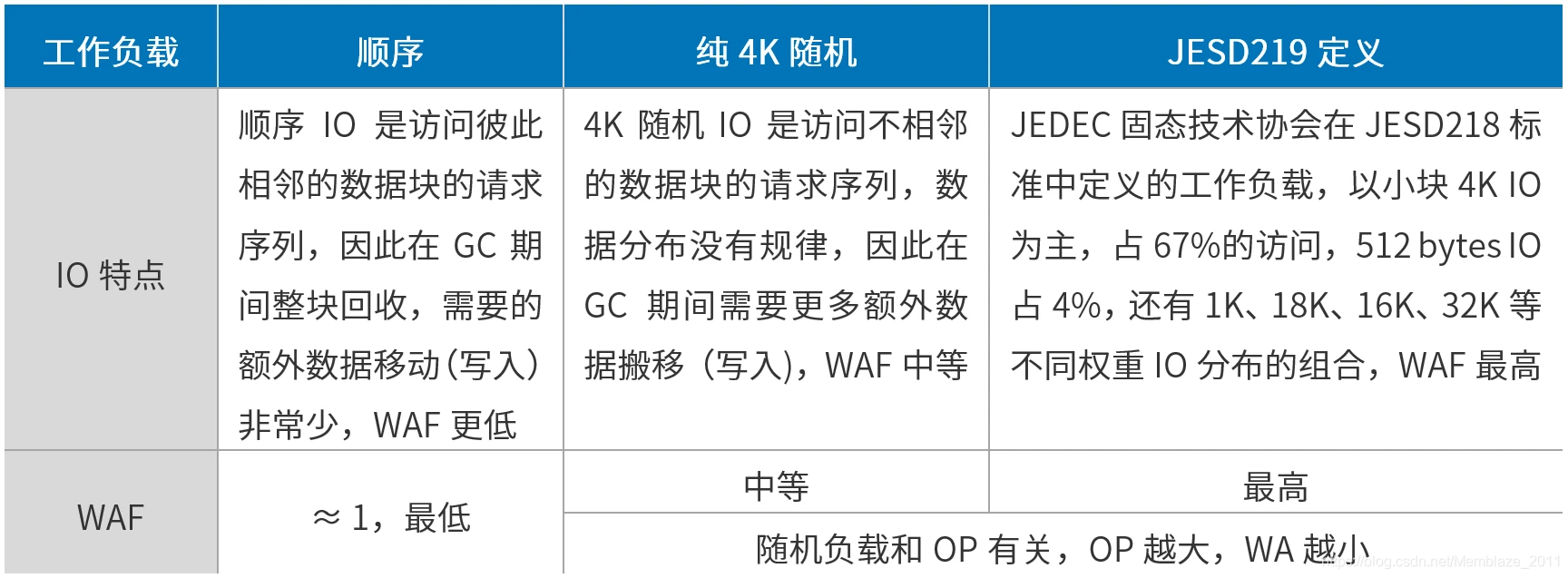

企业应用的工作负载千差万别，而不同工作负载对固态硬盘的寿命有着巨大的影响，其中顺序、纯4K随机和JESD219中定义的IO模型（IO pattern）是三种比较典型的工作负载。而不同工作负载因为数据分布的不同触发“垃圾回收”（GC）的粒度不同。GC在进行无效数据的搬移时会引入额外的系统数据写入，带来写放大WA（Write Amplification），也就是实际用户写一笔数据，真正写入到SSD的可能需要2-3笔。写放大因子（Write Amplification Factor，简称WAF）是NAND总写量除以用户预期的数据写入量的比率，通过WAF可以对WA引入的多余写入量进行量化。

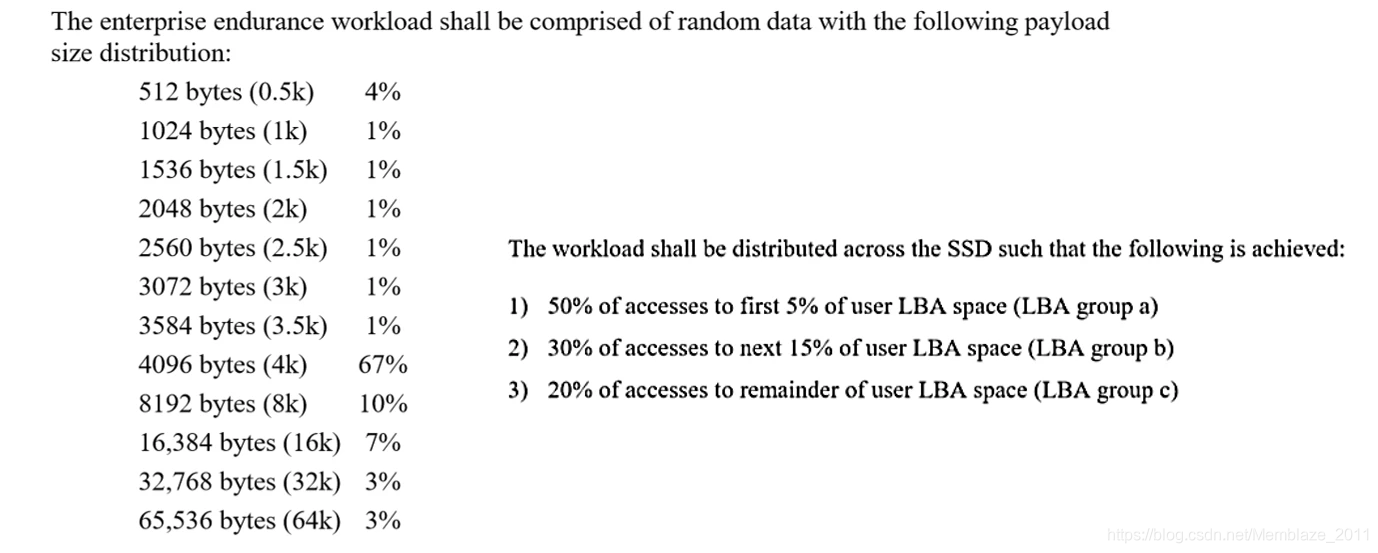

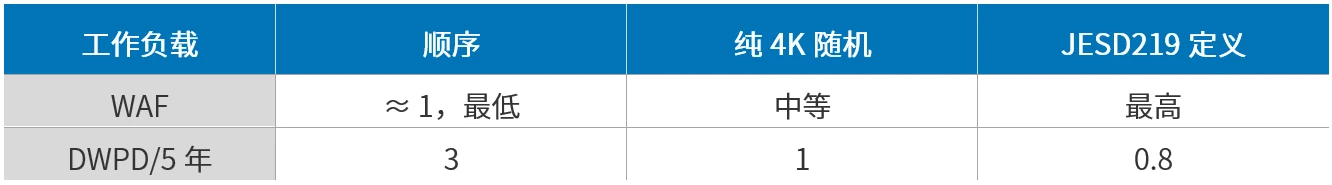

从上表也可以清晰看出，不同工作负载测试下SSD WAF不同。WAF=1是最理想状态，但实际的业务场景很少有纯顺序工作负载。因此JESD219对企业级SSD寿命测试工作负载进行了统一，包含从512 bytes到64K，不同权重IO分布的组合，以小块4K IO为主，占有67%的访问，512 bytes占了4%，1K、18K、16K、32K等IO大小都有一定权重。JESD219根据企业级IO模型的特点，还定义了50%的访问集中在前5%的有效空间（热数据），30%的访问集中在接下来15%的有效空间（温数据），20%的访问集中在剩70%的有效空间（冷数据），从这一点也说明企业级的数据冷热度有差异。

从IO分布看，JESD219相比4K纯随机工作负载差异并不是很大，因为JESD219定义的IO模型4K占比有67%，但由于JESD219中有70%是冷数据，因此会触发磨损均衡（Wear-leveling），针对冷数据的静态磨损均衡（Static Wear-leveling）会引入额外数据搬移，也是JESD219 WA会比纯4K随机负载下略高的原因。不同工作负载影响不同WAF，因此也会影响SSD寿命参数的标称。

SSD寿命如何查看？

S.M.A.R.T是Self-Monitoring, Analysis and Reporting Technology的缩写，提供NVMe标准和厂商自定义的SMART信息，用于监控 SSD的健康状况，并根据设定的阈值提供预警。SSD寿命可以通过标准nvmecli工具获取SMART信息读取。同样以PBlaze5 920 3.84TB系列为例，寿命相关SMART参数输出如下：

# nvme smart-log /dev/nvme0n1
percentage_used         ,0%
data_units_written       : 1,287,205
// 单位是1000 * 512bytes，换算GB为1287205*1000*512bytes /1000/1000/1000 = 659.04896 GB

其中data_units_written可以推算出已经有659.04896 GB用户数据写入SSD，用户容量3.84TB的寿命总写入量是10.52 PBW，所以659 GB的数据写入太毛毛雨，percentage_used显示设备已使用寿命占比仍然为0%，100%代表设备寿命消耗完。

消费级SSD和企业级SSD的寿命有什么不同？

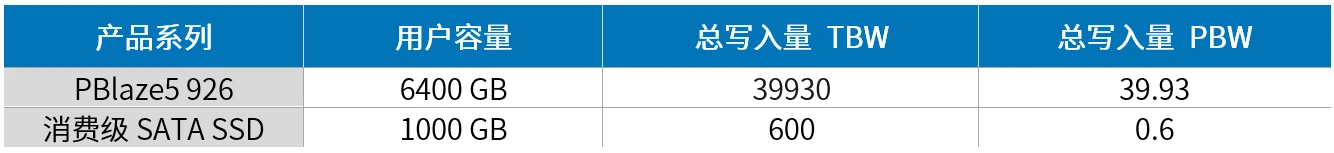

消费级SSD主要定位个人用户，采用消费级NAND，一般PE在3000，OP空间预留较小，寿命标称是TBW级别（后面会对这个参数做详细介绍）。企业级SSD主要定位数据中心批量部署， NAND采用企业级标准，一般NAND PE在7000~10,000，OP空间更大，寿命标称是PBW级别。

除了寿命的差异，消费级SSD定位个人用户，工作负载压力轻，技术门槛始终，侧重成本和容量，OP空间小，在7%左右，且以中小容量为主，用户对于数据安全和性能一致性要求一般。而企业级SSD适用于企业级数据中心批量部署，研发和质量验证成本高，技术门槛高，在实际应用中，工作负载大，用户对数据安全及产品性能一致性极度严苛的需求。

总结

DWPD和PBW是 NVMe SSD两个重要的寿命指标，反应SSD在生命周期内允许的用户写入量，特别是JESD219负载下的寿命标称，可以帮助NVMe SSD寿命选型。

参考资料：

• JESD218，Solid-State Drive（SSD）Requirements and Endurance Test Method
• JESD219，Solid-State Drive（SSD）Endurance Workloads
