瑞萨RA6M5 移植AD9959模块

前言

最近在瑞萨官网申请到了一块RA5M6的开发板，准备拿它来复刻2017年的电赛题目

• 介绍AD9959模块的基本功能和应用场景（如信号生成、通信系统等）。
• 阐述文章的目标：帮助读者快速掌握AD9959的驱动开发方法。

准备工作

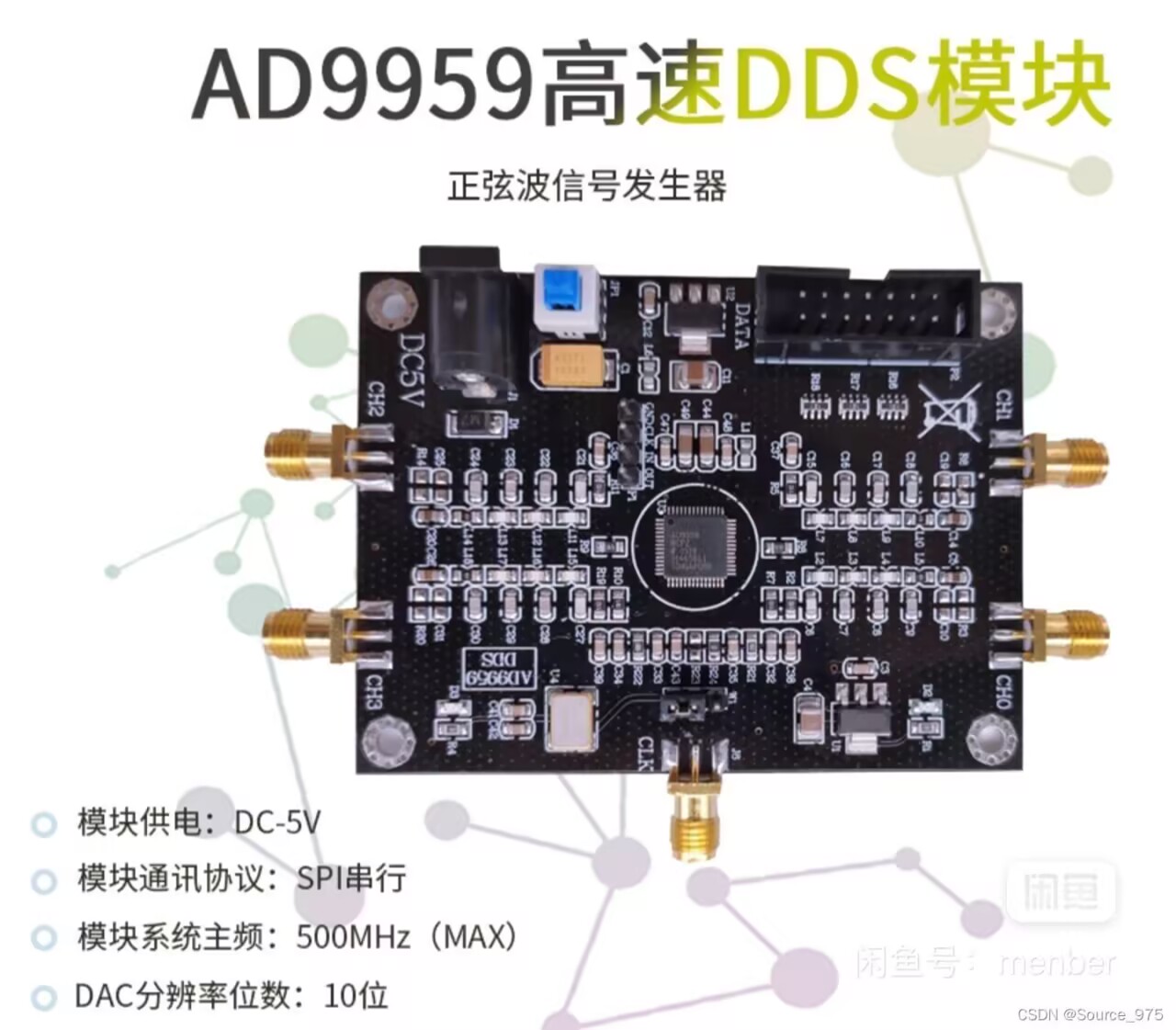

• 硬件需求：AD9959评估板、主控芯片（如瑞萨RA6M5）、连接线等。
• 软件需求：开发环境（Keil、RA Smart等）、AD9959数据手册。
• 基础知识：SPI通信协议、DDS（直接数字频率合成）原理。


  注意是SPI串行通讯协议，所以你在配置的时候需要运用GPIO模拟SPI来驱动这个模块。
  然后注意SPI时钟最大SCLK要小于25Mhz。

正式开发

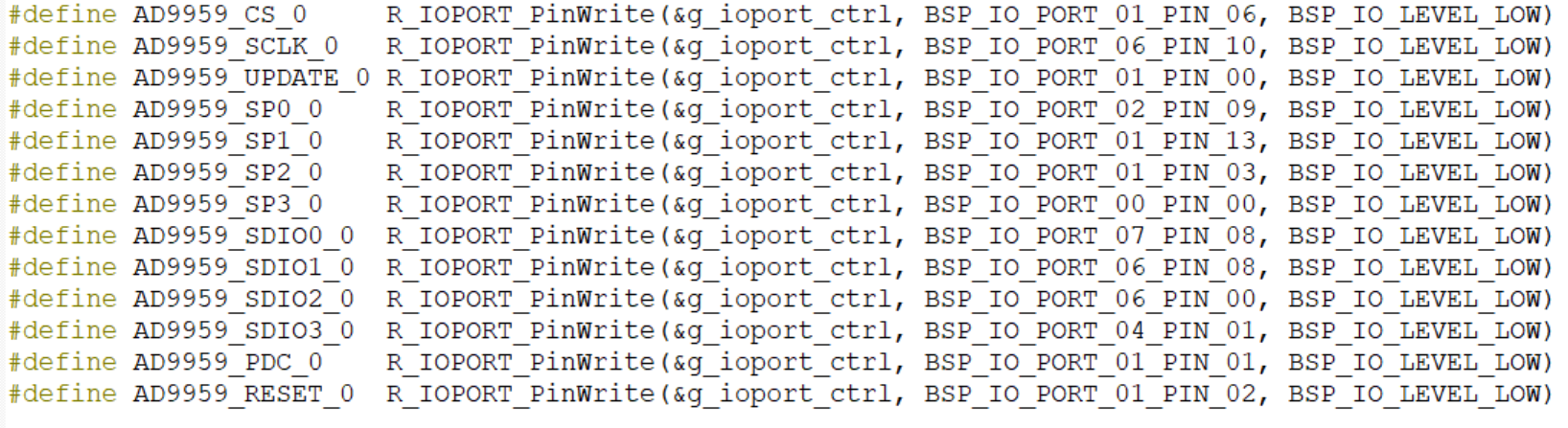

硬件连接：说明AD9959与主控芯片的引脚连接（如SCLK、SDIO、CS等）。

在硬件连接时确保，杜邦线正常，基本配置引脚可以配置成我上述的样子，运用GPIO来模拟SPI

寄存器的基本配置，这个跟官方发的一致。

uint8_t FR1_DATA[3] = {0xD0,0x00,0x00};//VCO gain control[23]=1系统时钟高于255Mhz; PLL[22:18]=10100,20倍频,20*25M=500MHZ; Charge pump control = 75uA
uint8_t FR2_DATA[2] = {0x80,0x00};// 单方向扫描，即从起始值扫到结束值后，又从起始值扫到结束值，以此类推
double ACC_FRE_FACTOR = 8.59;	//频率因子8.589934592=(2^32)/500000000 其中500M=25M*20(倍频数可编程)
uint8_t CFR_DATA[3] = {0x00,0x03,0x02};//default Value = 0x000302	   //通道功能寄存器

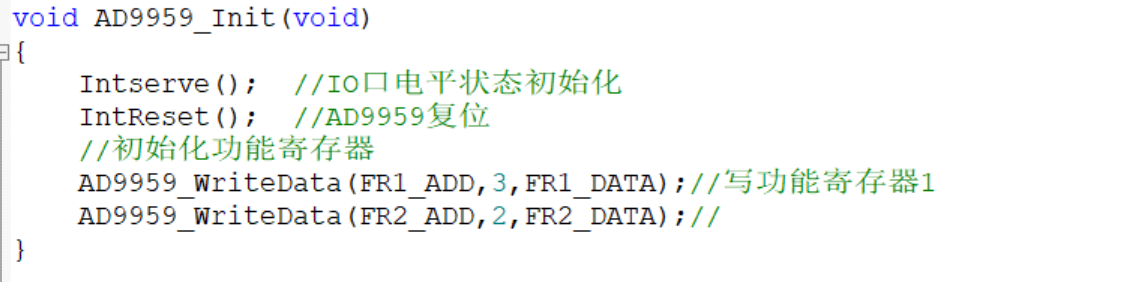

然后官方的代码进行初始化即可。

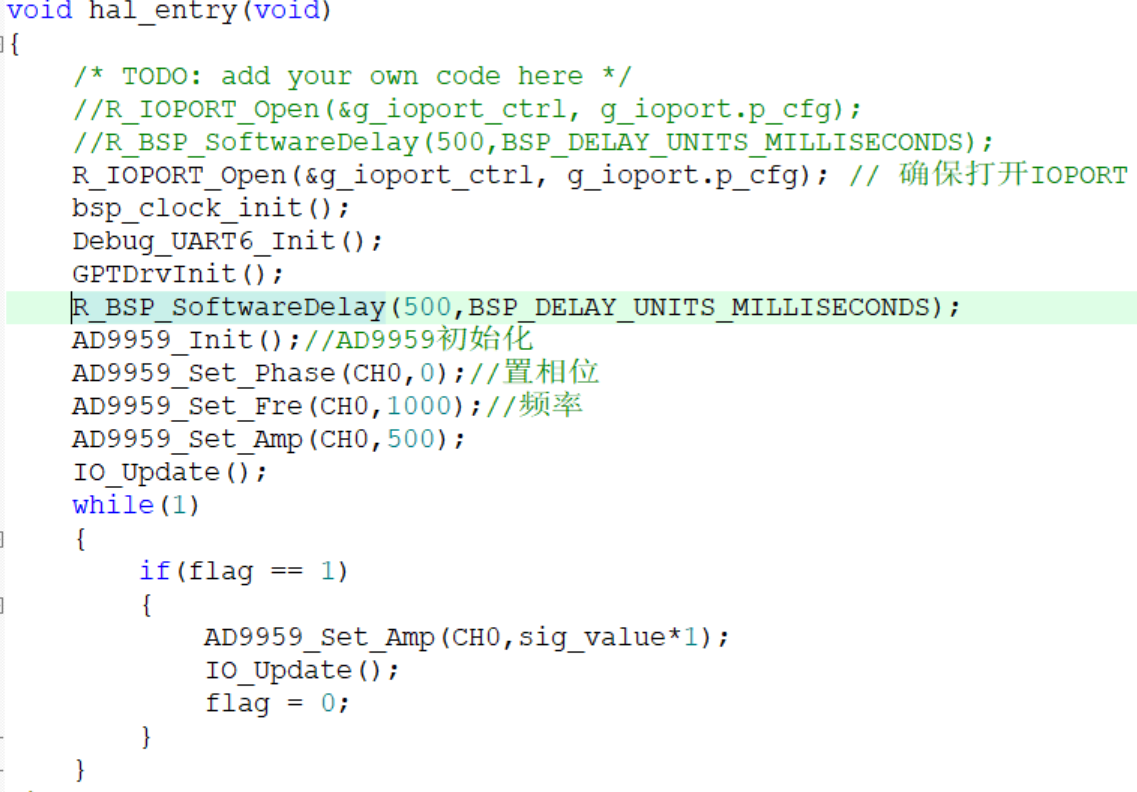

然后在主函数里面写入幅度以及频率控制

即可成功驱动AD9959这个模块。
效果展示

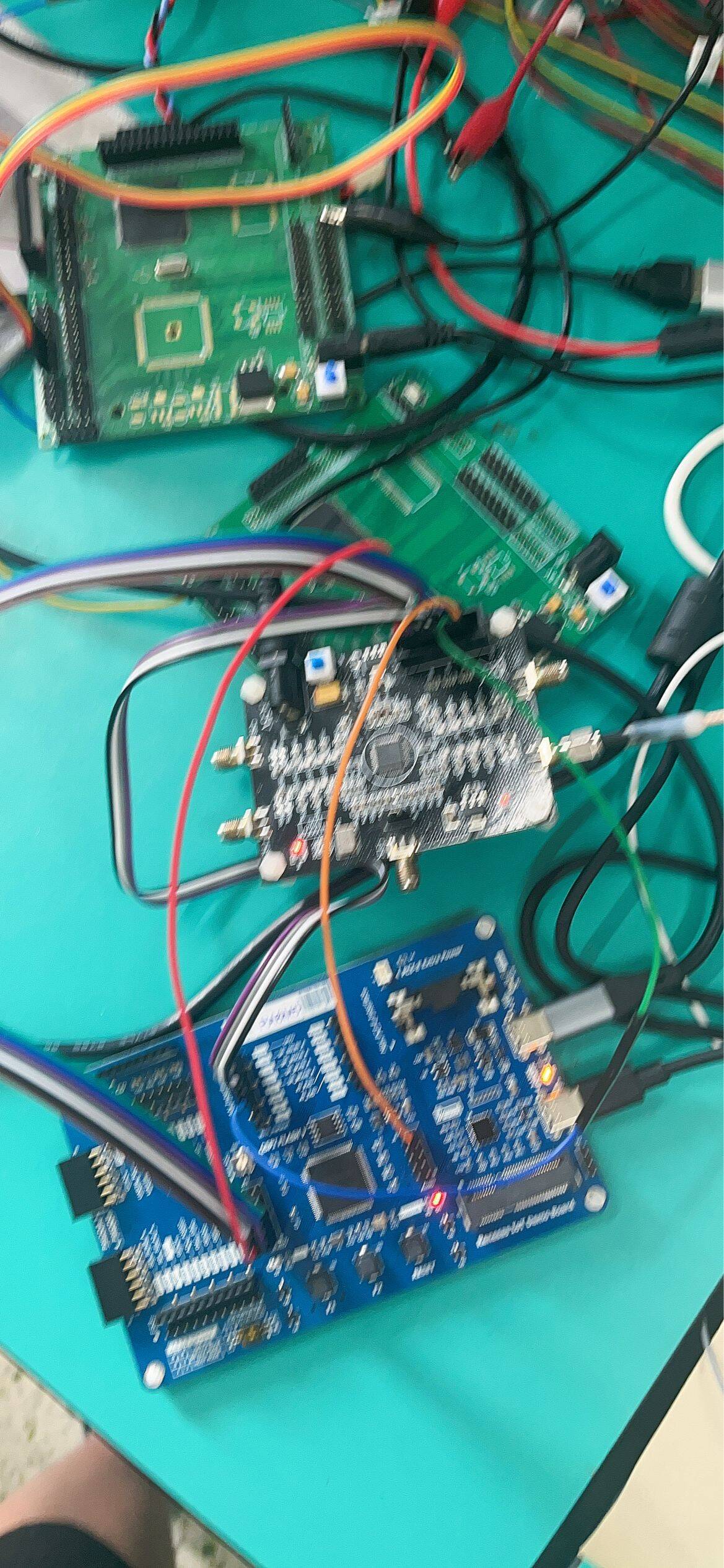

• 模块和单片机的连线

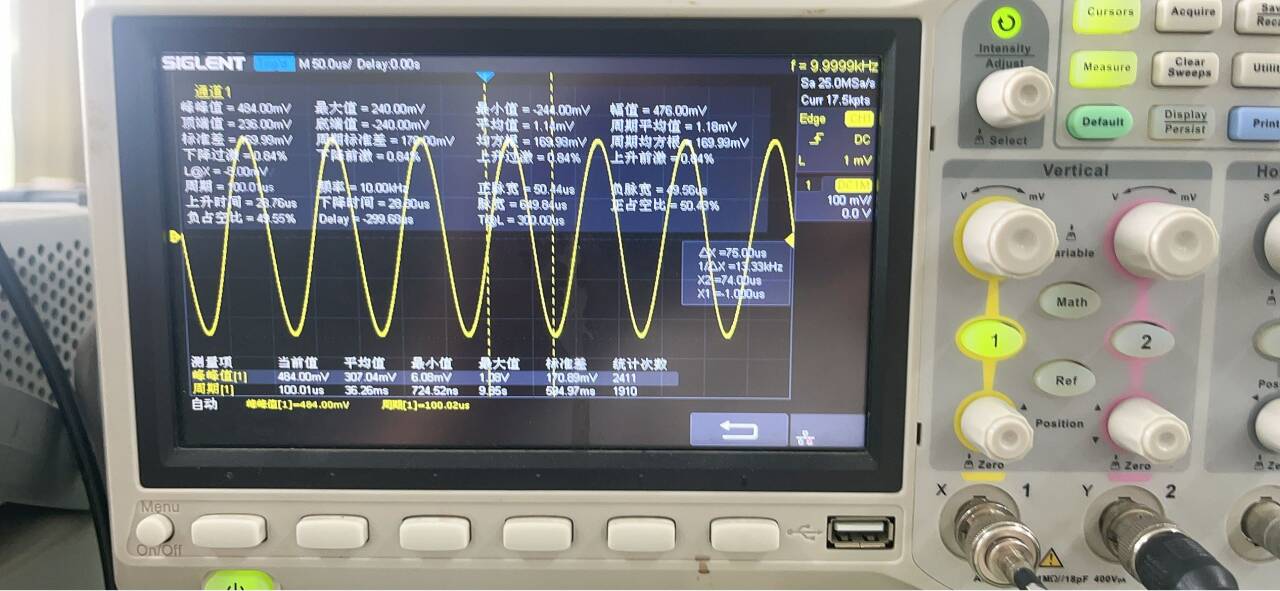

• 示波器截图：展示实际输出波形及频率稳定性。

  正常生成10khz的正弦波
• 性能分析：输出精度、切换速度等指标的实测结果。
  基本符合题目的前级DDS要求
