门禁基础知识（六）

　　

　　磁力锁的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。其内部用灌注环氧树酯保护锁体。

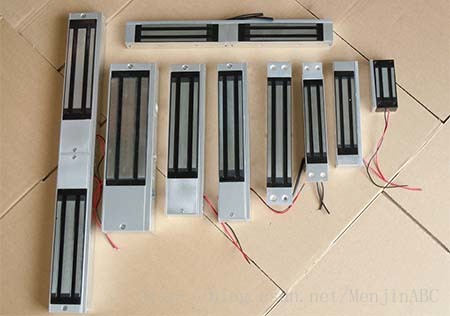

　　磁力锁根据吸力的大小分为：60KG，180KG，280KG，380KG，500KG，根据安装方式又分成明装式和暗装式，还有适合装在户外的防水款，还有适合双开门的双门磁力锁。


　　最为常用的280KG磁力锁，选择磁力锁的时候最好选择带指示灯的，根据指示灯的显示就可以知道门有没有锁住，带指示灯的锁一般没锁住的时候亮红灯，锁住了亮绿灯，这种锁一般都带有反馈信号，门禁控制器通过判断反馈信号，就可以在电脑软件上显示门的开关状态，还有的锁不管有没有锁住都是亮红灯，还有的干脆就不带指示灯。

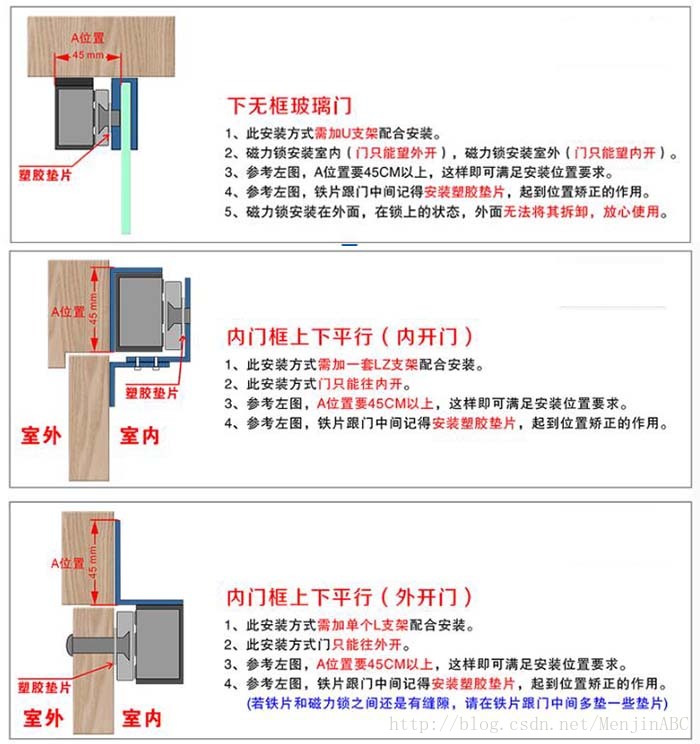

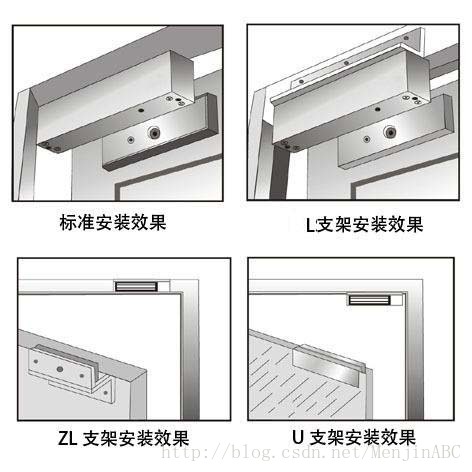

　　磁力锁的安装方式如下图：

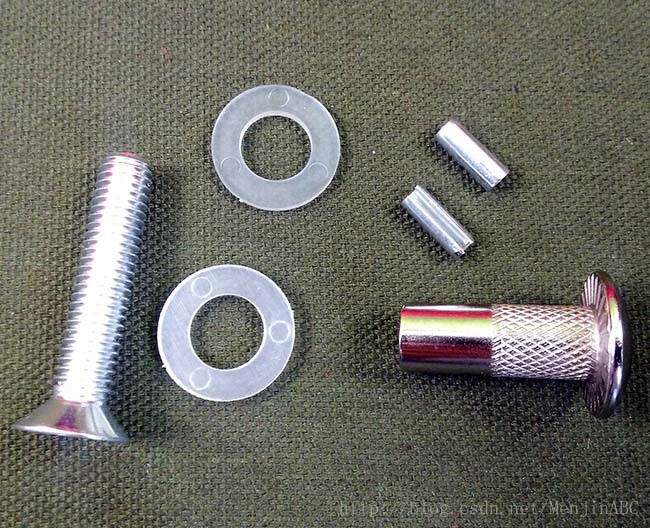

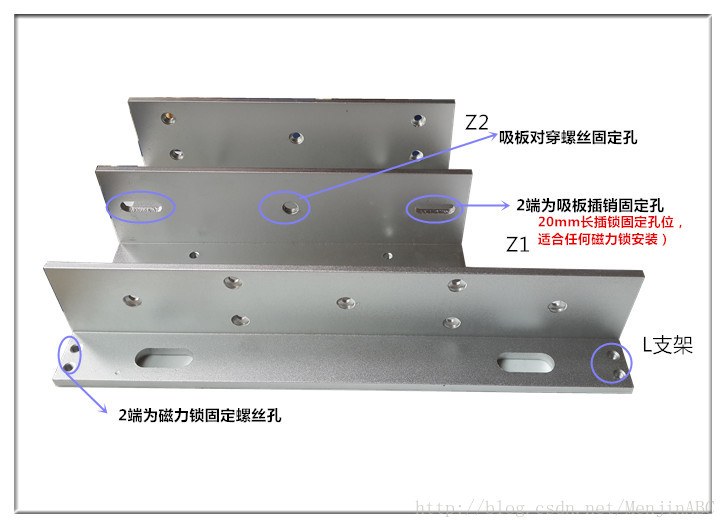

　　第一种标准安装方法，使用磁力锁自带的配件就可以了，适合于门框宽度宽的木门，铁门，不锈钢门；下面二种都需要配合支架使用，常用的是L型，ZL型，U型支架；




　　注意事项：磁力锁是靠锁体与铁块两个平面完全接触才能吸住达到锁住门的目的，由于安装的时候不能保证完全接触，所以都会配有一个薄的橡胶塑片，需要垫在铁块与门的中间，使铁块留有前后活动的余地，如果门的厚度比较厚，还需要加配长的螺丝。


　　磁力锁的接线如下图：



　　其中V+，V-接电源，NO COM NC为反馈信号；

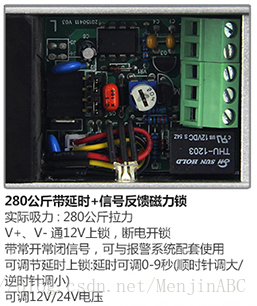

　　还有一种带延时功能的磁力锁，主要用于和可视对讲配套。
