一文了解开集输出结构open_drain

拉电阻作为输出（或输入输出）时牵涉到的知识点会更多一些，但本质的功能也是将电平箝位，最常见的输出上拉电阻出现在开集（Open Collector,OC）或开漏（Open Drain,OD）结构的引脚。
OC（OD）的引脚输出结构有所不同（OC结构存在于三极管，而OD结构存在于场效管，下面以OC输出结构为例，OD输出结构的原理是一致的），如下图所示：

当三极管Q1的驱动控制信号为高电平“H”时，Q1饱和导通，将对应输出引脚拉为低电平“L”，如下图所示：

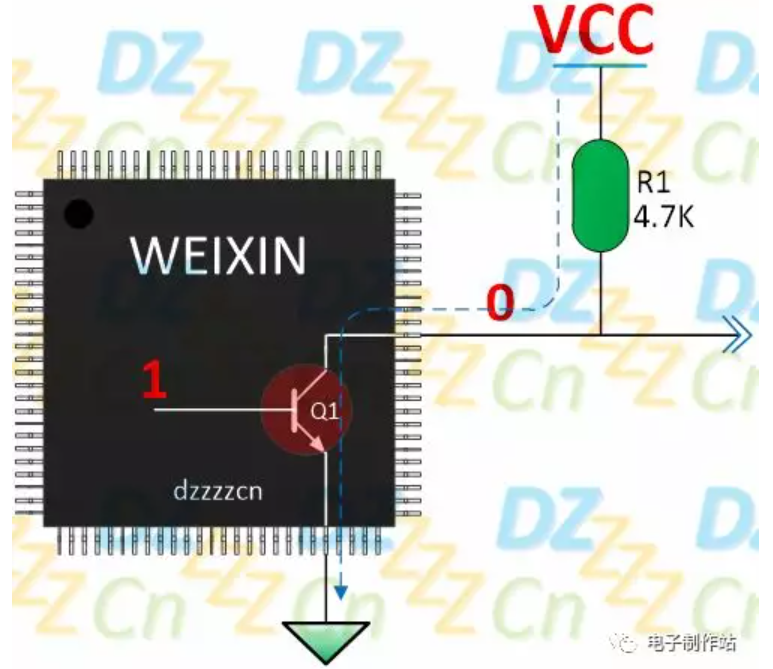

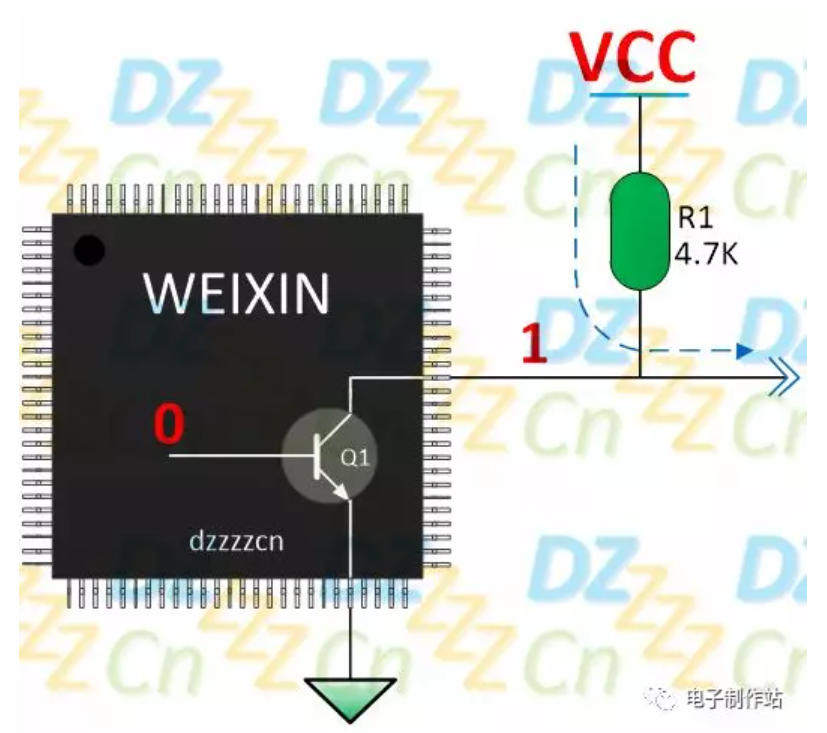

但是当控制驱动信号为低电平“L”时，三极管Q1截止，如果没有外部上拉电阻的话，该引脚相当于悬空（高阻态），无法输出高电平，也就是说，OC/OD结构输出的引脚没有拉电流（向外部电路提供电流）能力。因此，我们通常都会将OC/OD引脚通过外接电阻上拉到电源电压VCC，这样引脚输出高电平时的拉电流就直接由电源VCC提供，如下图所示：

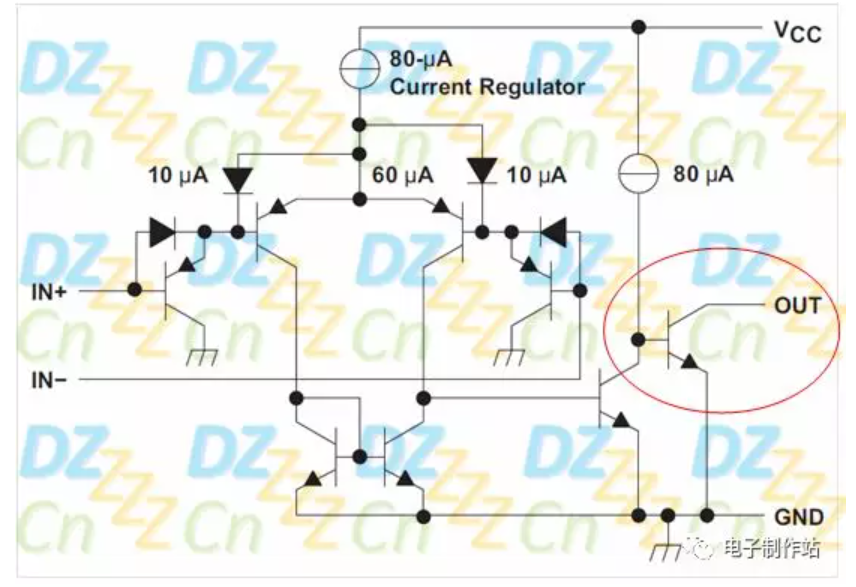

大多数比较器芯片的输出都是OD/OC输出结构，如下图所示（来自TI比较器LM393数据手册）：

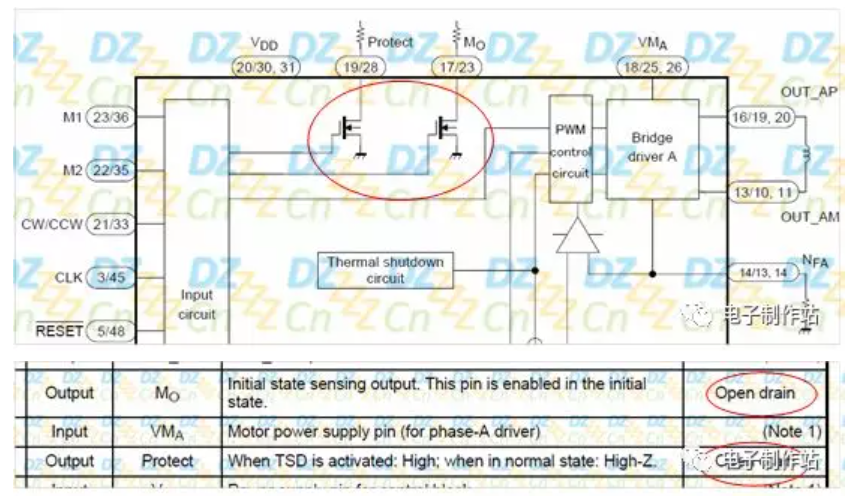

很多芯片或模块向外反馈系统状态的信号引脚也是这种结构，这样用户就可以根据电路系统实际需要将电平上拉到对应的电源电压VCC，就可以省略电平转换了，如下图所示（来自东芝步进电机控制芯片TB6560数据手册）：

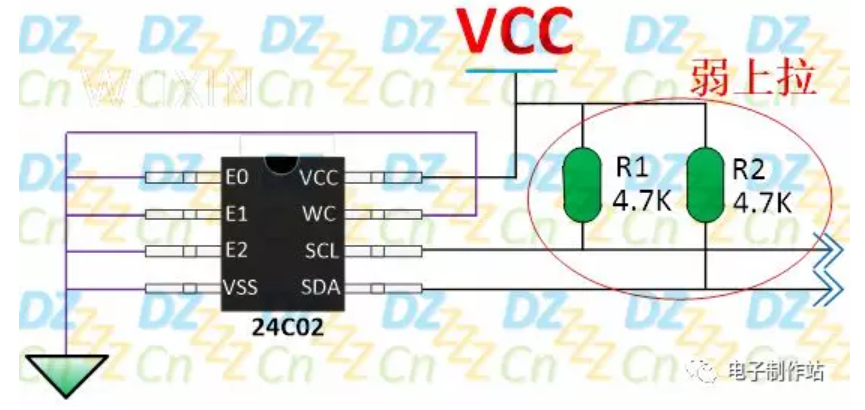

I2C（Inter Integrated Circuit,内部集成电路）总线也是典型的OD输出结构的应用，如下图所示：

其中，SCL与SDA都是OD输出结构输出，这样的好处是可以作为双向数据总线（也称“线或Wire-OR”功能）。

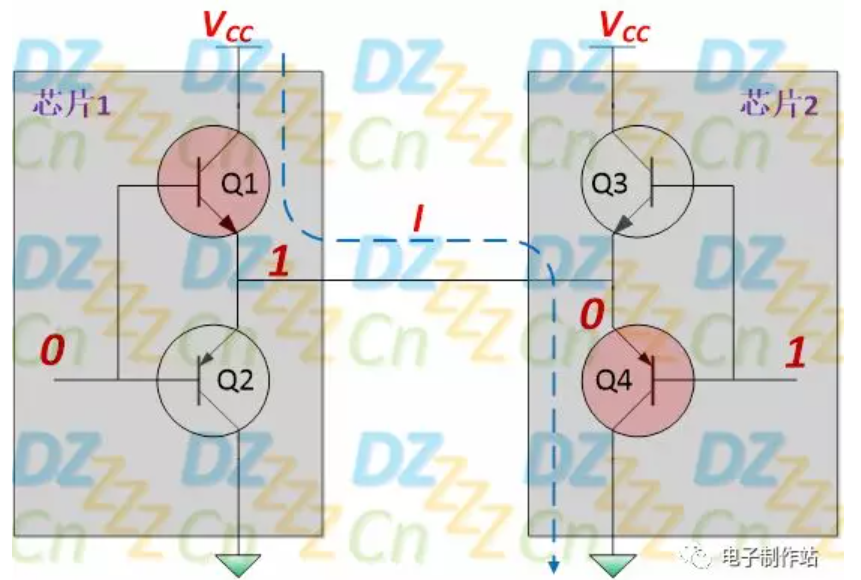

如果芯片引脚使用之前描述的推挽结构，则两个或多个芯片的引脚连接时将如下图所示：

假设如上图所示芯片的输出分别为0与1，则两者直接相互连接后，会有非常大的电流自电源VCC经Q1与Q4到公共地，虽然大多数情况下不至于烧芯片，但也会引起很大的功率消耗，同时也会导致数据冲突（芯片1总会试图将数据线拉高，而芯片2则会试图将数据线拉低，我们称之为数据冲突或总线冲突，表示双方都在抢占总线）

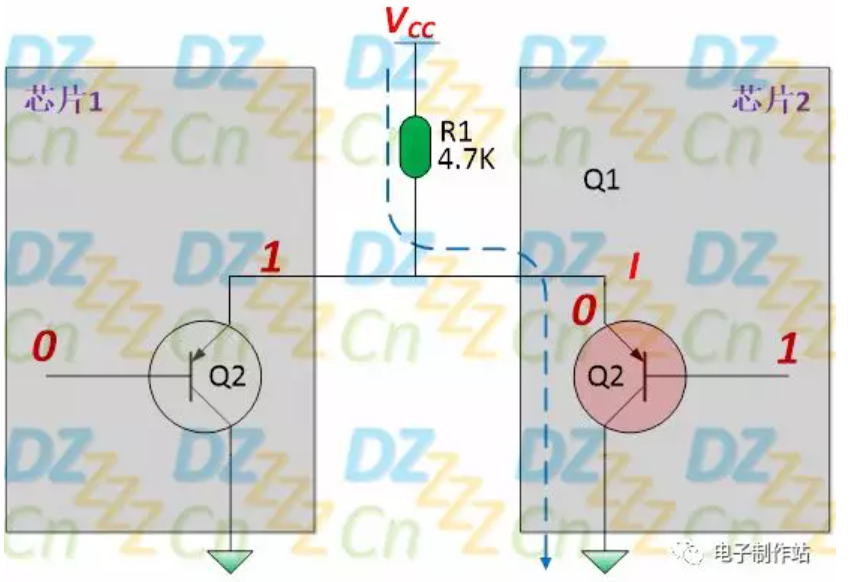

如果使用OC/OD输出结构，则相应的电路如下图所示：

此时，无论两个芯片的引脚输出什么状态，都不会引起数据冲突，配合各自芯片内部的数据识别电路及仲裁系统，双方都可以主动给另一方发送信息，也就是说，任何一方都可以将信号线拉高或拉低，而不会影响起数据冲突。

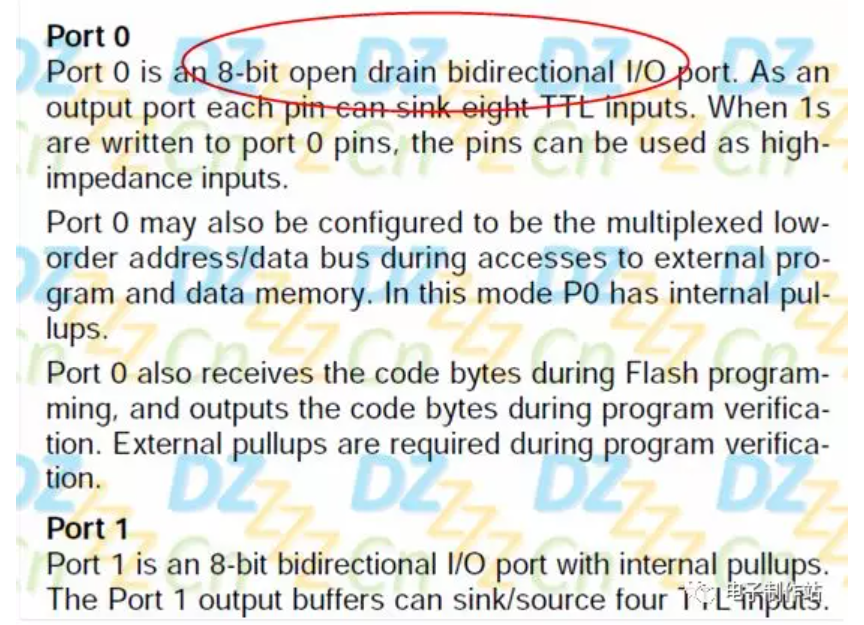

我们所熟悉的51单片机P0口也是OD结构，如下图所示（来自ATMEL单片机AT89C51数据手册）：

这样我们可以使用同一个P0口，再配合多个片选信号即可访问多个外挂的存储芯片。

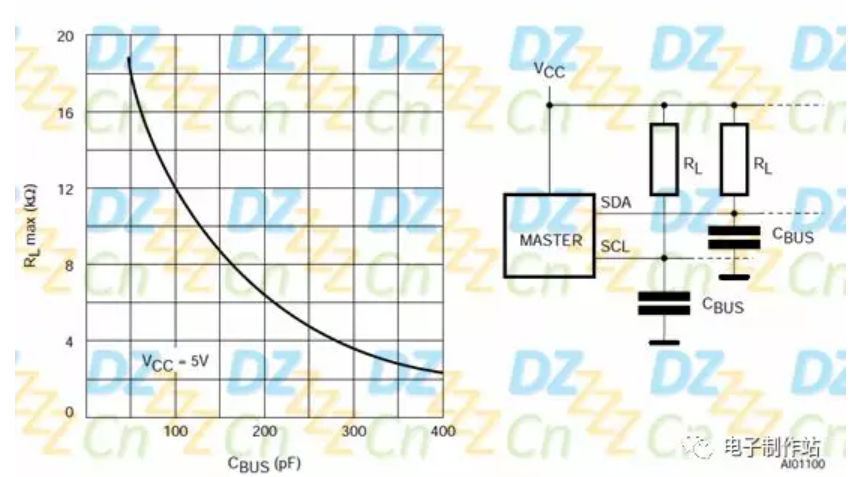

前面所述上拉电阻的阻值对输入引脚引起的功耗同样适用于输出拉电阻，因此拉电阻不宜太小，但在输出信号速度比较快的电路下，拉电阻也不宜太大，如下图所示为I2C总线上拉电阻的参考最大值（来自ST存储芯片 AT24C02数据手册）。

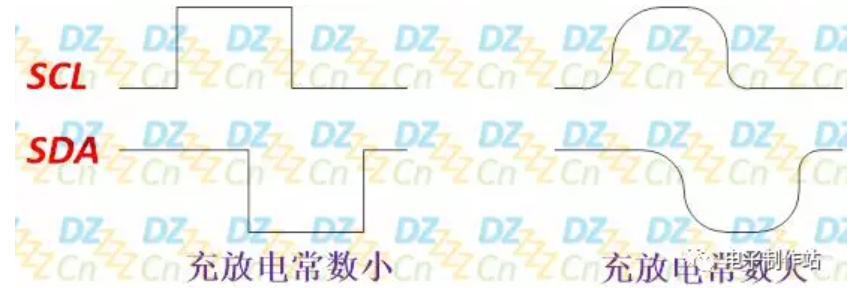

在总线上总会有些杂散电容CBUS，这些电容与上拉电阻RL形成了一个RC充放电电路，上拉电阻越大则充放电常数越大，这样会把原先比较陡峭的数据边沿变得平缓，如下图所示：

严重的情况下将导致数据无法正常识别，这样我们只能进一步优化电路参路，或降低通讯的速率。
拉电阻还有其它作用，我们留待下一节再继续讲解。
