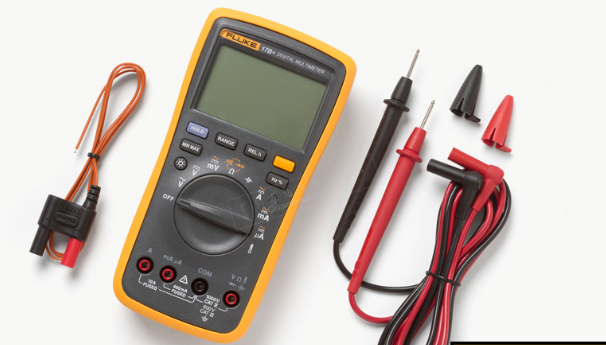

万用表的使用

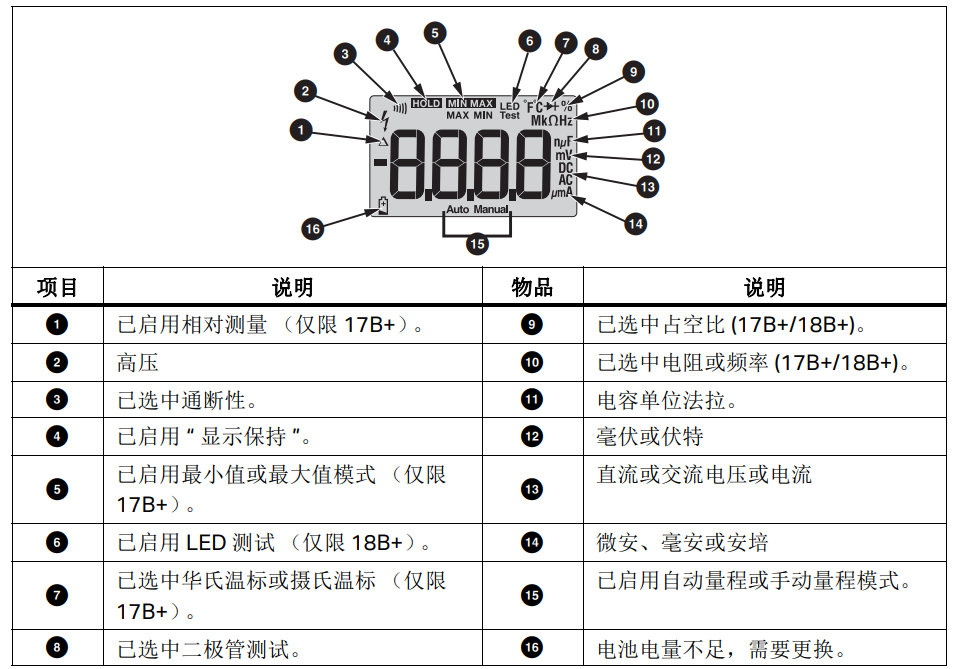

1、显示屏

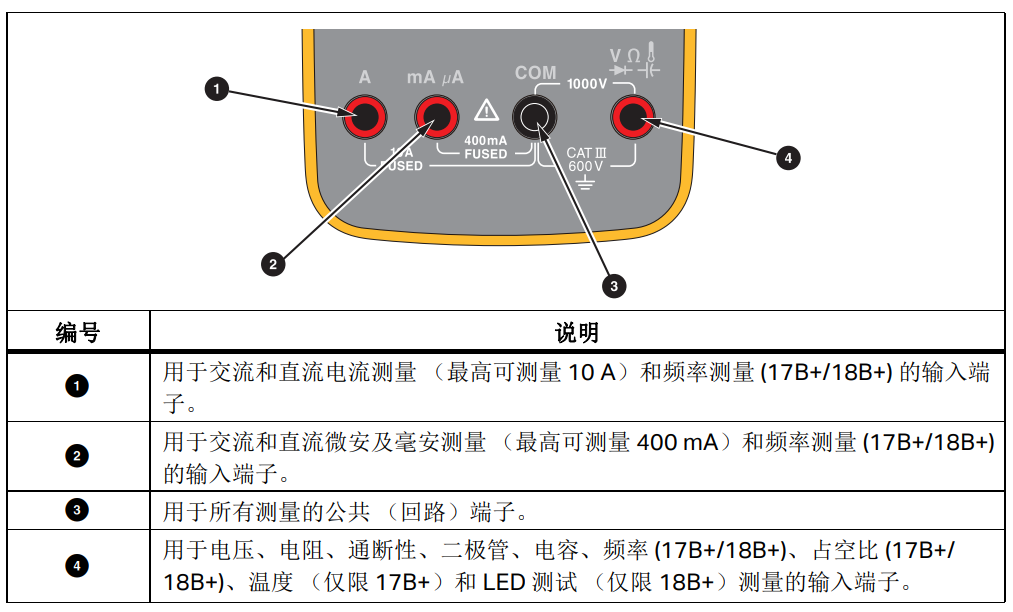

2、表笔

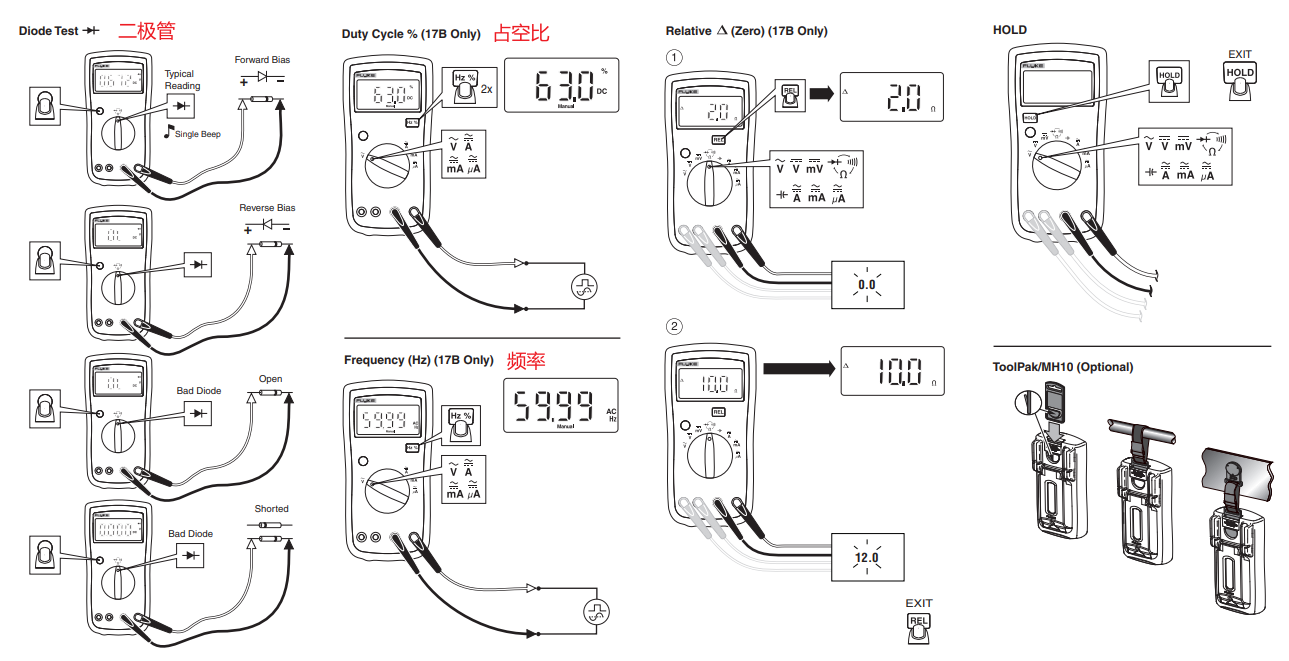

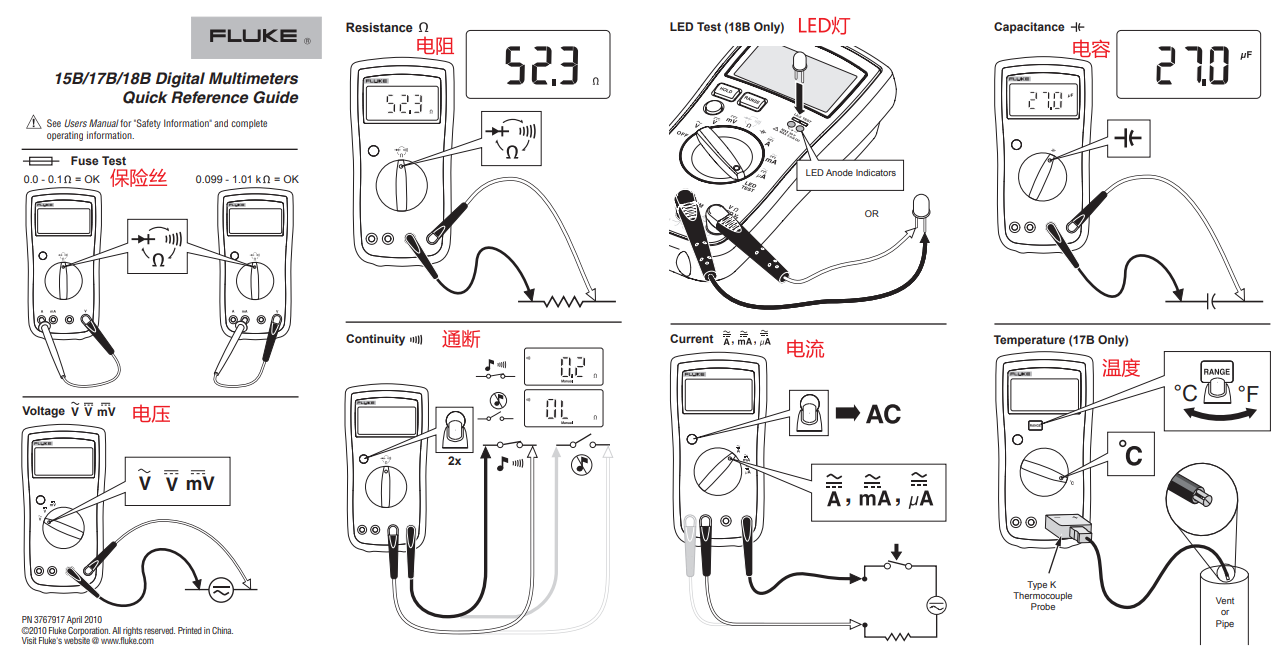

3、常用功能

(1)测量电阻阻值

注意：测量板载电阻时，结果可能不准。

黑色表笔接COM端，红色表笔接电压电阻电容端。

把旋钮旋转到电阻档，选择合适的范围。

电阻正常的情况下：

如果出现0，阻值太小，量程太大。比如10欧的电阻，40K的量程。

如果出现1，阻值太大，两成太小。比如10K的电阻，400的量程。

阻值和量程相差不大的情况下，显示屏会显示出阻值。

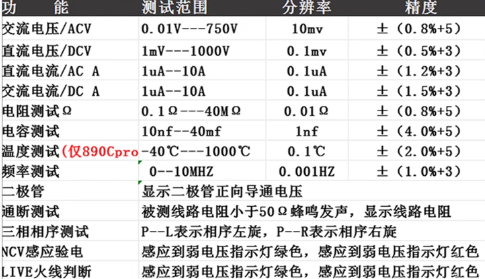

4、其它功能

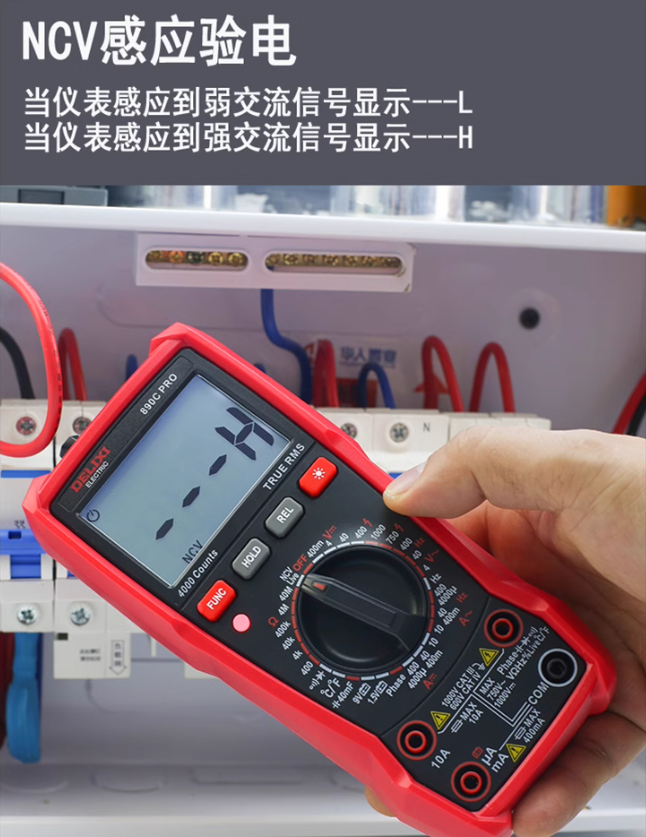

（1）NCV感应验电

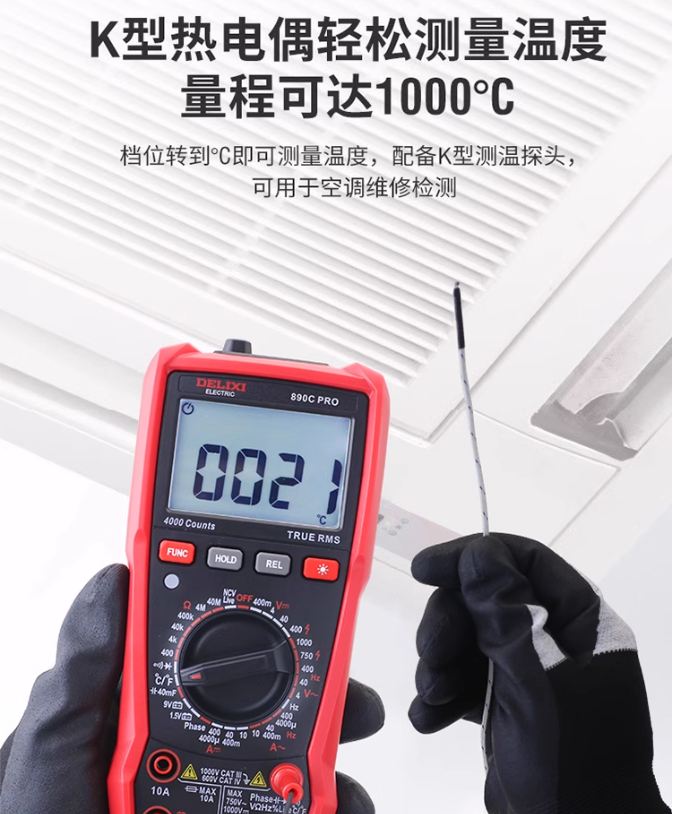

（2）温度测量

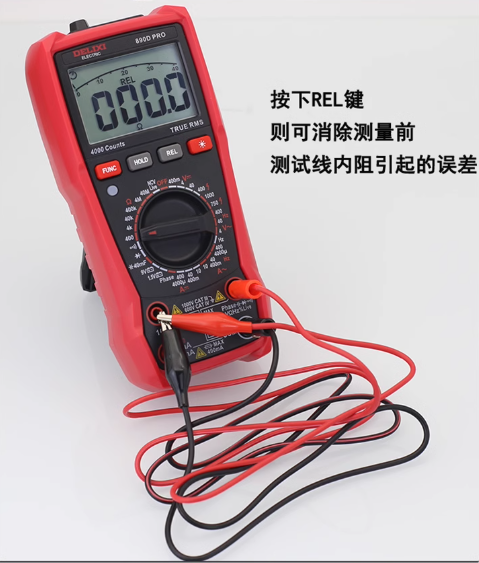

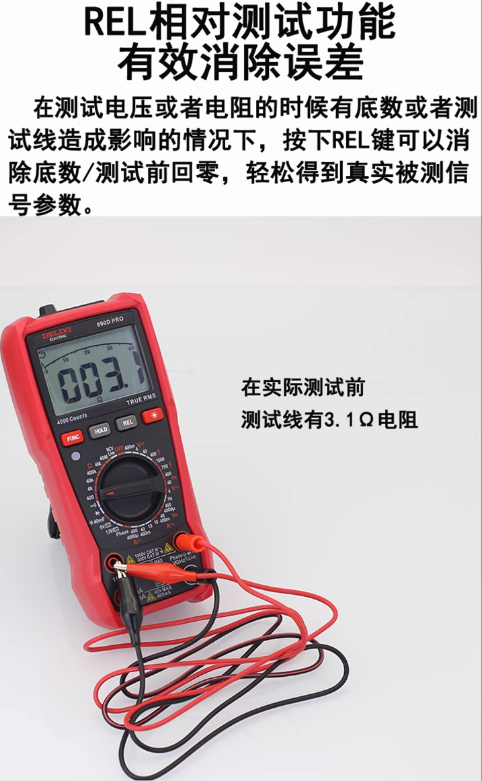

（3）REF功能

5、测量元器件的好坏

（1）测三极管的好坏

        万用表选择二极管挡位，然后红色表笔测量一个引脚，如果黑色表笔接触两个引脚都有管压降（如果没有读数则选择另一个引脚作为红色表笔的测量端），那么红表笔测量的引脚就是基极，该三极管是NPN型三极管。

        如果使用的黑色表笔作为固定脚，红色表笔测量另外两个引脚都显示电压，那么三极管是PNP型。

        在测试时，万用表显示电压稍高的管脚为发射极E，而电压偏低的管脚则为集电极C。

练习：

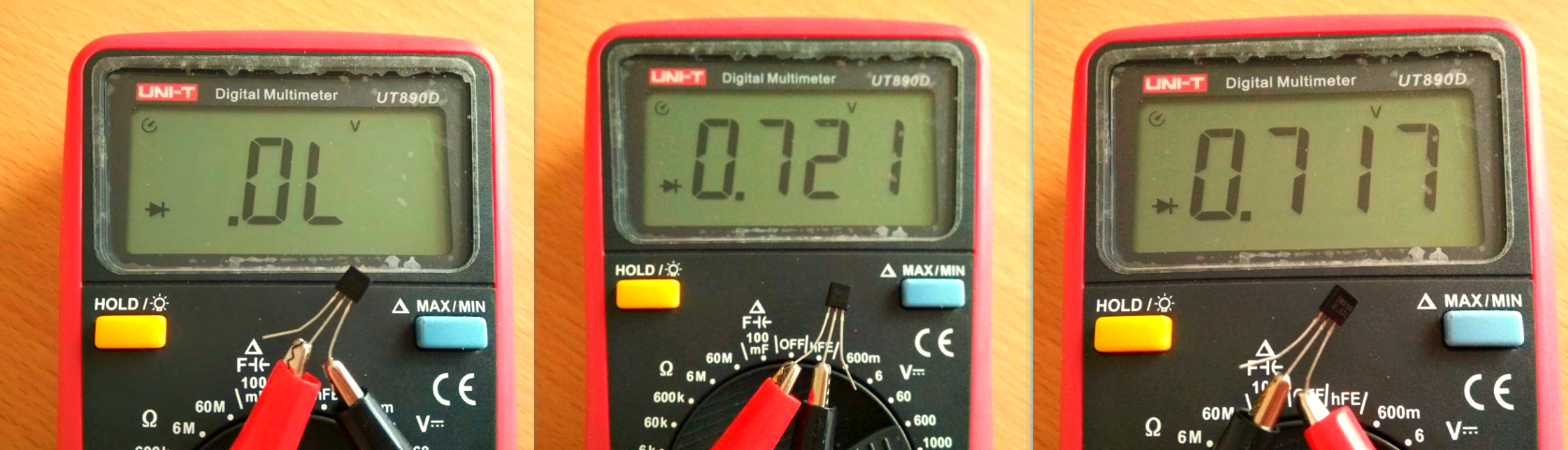

一个三极管的测量情况如下三个图所示，判断该三极管的类型（NPN、PNP）和引脚定义（B、C、E）

答案：黑色表笔不动，红色表笔测量另外两个引脚都有电压，那么中间的是基极B，三极管是PNP型的。左边的电压较高，引脚是发射极E，右边的电压较低，引脚是集电极C。

问题1：为什么一出现2个导通的管压降就可以确定三极管类型了？

三极管可以看作是两个二极管。

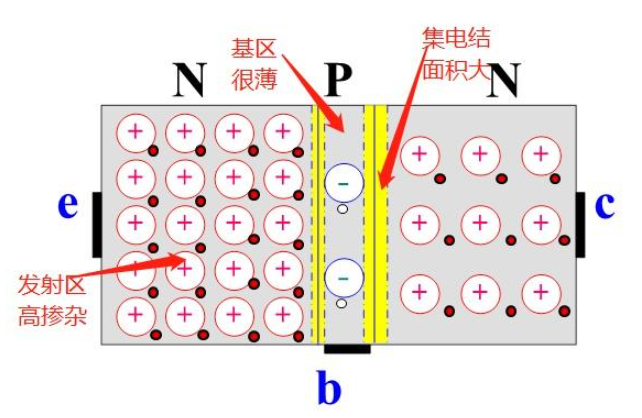

问题2：为什么集电极的管压降会高于发射极？

发射结的掺杂浓度远高于集电结。高掺杂导致发射结的PN结势垒更高，导通时需要更高的正向电压降（硅管约 ‌0.6~0.7V‌），而集电结掺杂较低，正向导通压降更小（硅管约 ‌0.4~0.5V‌）。

（2）测MOS管的好坏

（3）测光耦的好坏

（4）测二极管的好坏

（5）测LED的好坏

（6）测可控硅的好坏
