VRRP虚拟路由器冗余协议

背景

局域网单网关--当网关Router出现故障时，本网段内以该设备为网关的主机都不能与Internet进行通信。可以通过部署多个网关的方式来解决单点故障，但是需要解决多个网关之间的冲突问题。

VRRP概述

通过把几台路由设备联合组成一台虚拟的“路由设备”，使用一定的机制保证当主机的下一跳路由设备（即网关）出现故障时，及时将业务切换到备份路由设备，既能够实现网关的备份，又能解决多个网关之间互相冲突的问题，从而保持通讯的连续性和可靠性。

VRRP基于接口来工作，在接口上进行配置。

VRID：一个VRRP组由多台协同工作的路由器（的接口）组成，使用相同的VRID进行标识。属于同一个VRRP组的路由器之间交互VRRP协议报文并产生一台虚拟“路由器”。

虚拟IP地址及虚拟MAC地址：一台虚拟路由器有自己的IP地址和MAC地址，MAC地址：0000-5e00-01xx，其中xx为VRID。（VRRP可以配置多个IP地址，但是没啥用，始终由主路由器进行信息处理）

VRID是十进制，MAC是16进制，（VRID是16 MAC：0110）

Master路由器：

1. “Master路由器”在一个VRRP组中承担报文转发任务。在每一个VRRP组中，只有Master路由器才会响应针对虚拟IP地址的ARP Request。
2. Master路由器会以一定的时间间隔周期性发送VRRP报文，以便通知同一个VRRP组中的Backup路由器关于自己的存活情况。

Backup路由器：备份路由器，会实时侦听Master路由器发送出来的VRRP报文，它随时准备接替Master路由器的工作。
Priority：优先级值是选举Master路由器和Backup路由器的依据，优先级取值范围0-255，值越大越优先，值相等则比较接口IP地址大小，大者优先。

VRRP报文（advertisement报文）格式

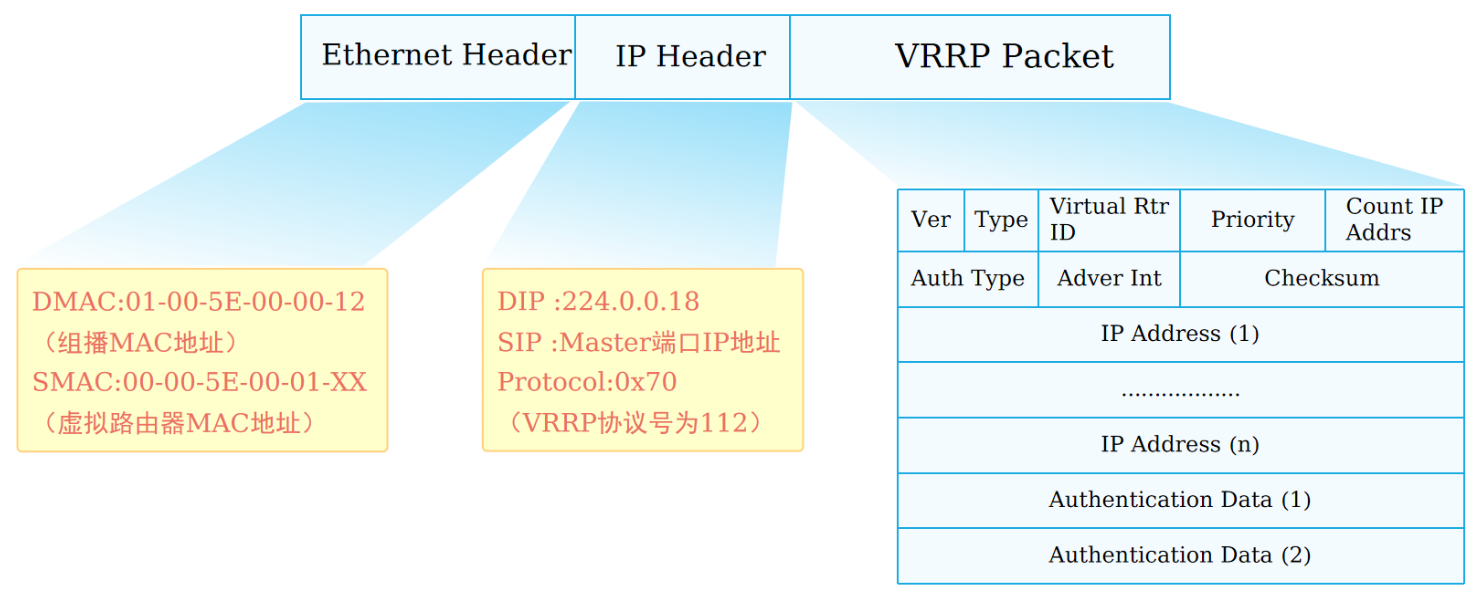

Advertisement报文基于组播方式发送，因此只能在同一个广播域传递。 Advertisement报文的目的组播地址为224.0.0.18。VRRP协议号：112 （0x70）（考试要考）

VRRP定时器

在VRRP协议工作过程中，VRRP定义了两个定时器：

• ADVER_INTERVAL定时器：Master发送VRRP通告报文时间周期，缺省值为1秒。

• MASTER_DOWN定时器：Backup设备监听该定时器超时后，会变为Master状态。

  MASTER_DOWN定时器计算公式如下：

  • MASTER_DOWN =（3* ADVER_INTERVAL）+ Skew_time（偏移时间）
  • 其中，Skew_Time=（256–Priority）/256

VRRP状态机

三种状态：Initialize（初始状态：接口没配置IP地址时）、Master（活动状态）、Backup（备份状态）。

Master（活动状态）

1. 定期（ADVER_INTERVAL）发送VRRP报文。
2. 以虚拟MAC地址响应对虚拟IP地址的ARP请求。
3. 转发目的MAC地址为虚拟MAC地址的IP报文。
4. 默认允许ping通虚拟IP地址。
5. 当多台设备同时为Master时，若设备收到与自己优先级相同的报文时，会进一步比较IP地址的大小。如果收到报文的源IP地址比自己大，则切换到Backup状态，否则保持Master状态。

Backup（备份状态）

1. 接收Master设备发送的VRRP报文，判断Master设备的状态是否正常。
2. 对虚拟IP地址的ARP请求，不做响应。
3. 丢弃目的MAC地址为虚拟MAC地址的IP报文。
4. 丢弃目的IP地址为虚拟IP地址的IP报文。
5. 如果收到优先级和自己相同或者比自己优先级大的报文时，重置MASTER_DOWN定时器，不进一步比较IP地址的大小。

VRRP主备选举

VRRP优先级不相等时主备选举过程

1. R1接口VRRP优先级：200，R2接口VRRP优先级：100，两台设备完成初始化后首先切换至Backup状态。
2. R1与R2根据各自MASTER_DOWN定时器超时时间由Backup切换到Master状态，所以R1比R2更快切换至Master状态。
3. R1和R2通过相互发送VRRP报文进行Master选举，优先级高的被选举为Master设备，因此R1被选为Master路由器 。
4. R1被选举为Master路由器后，立即发送免费ARP报文将虚拟MAC地址通告给与它连接的设备和主机。

VRRP优先级相等时主备选举过程

1. R1与R2的GE0/0/0接口VRRP优先级都是200，两台设备完成初始化后首先切换至Backup状态。
2. 由于优先级相同，R1与R2的MASTER_DOWN定时器超时后，同时由Backup状态切换至Master状态。
3. R1与R2交换VRRP报文，优先级一样，通过比较接口IP地址选举Master路由器，由于R2的接口IP地址大于R1的接口IP地址，因此R2被选举为Master路由器。
4. R2被选举为Master路由器后，立即发送免费ARP报文将虚拟MAC地址通告给与它连接的设备和主机。

配置为IP地址拥有者时主备选举过程

当路由器接口被配置为VRRP的IP地址拥有者时（接口IP地址与Virtual IP相同），路由器无需等待任何定时器超时，可以直接切换至Master状态。

1. R1与R2的GE0/0/0接口VRRP优先级都采用默认配置（默认为100），但是R1的GE0/0/0接口IP地址与Virtual IP地址相同。
2. R1的GE0/0/0接口直接切换至Master状态，R1成为Master路由器。

VRRP主备切换

Master主动退出VRRP组

1. R1主动退出VRRP组，如删除接口VRRP配置
2. master发送的VRRP报文优先级=0
3. backuo路由器切换成master，切换时间为 Skew_time

Master设备或者链路故障

1. 链路故障，VRRP报文无法到达R2
2. 切换时间为 (3* ADVER_INTERVAL)+ Skew_time

VRRP主备回切

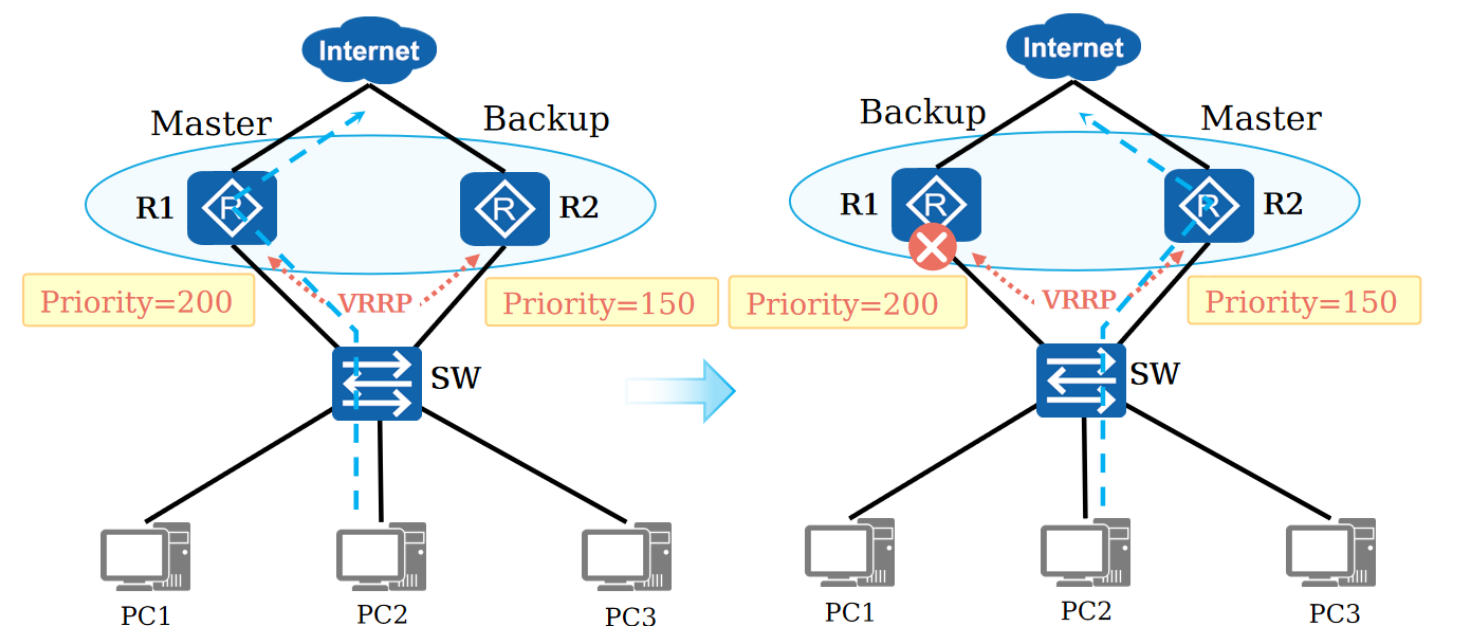

1. 正常情况下，由Master设备负责转发用户报文，所有用户流量通过R1到达Internet。
2. 当R1出现故障时，网络会重新进行VRRP主备选举，此时R2会成为新的Master设备负责转发用户报文。
3. 当R1从故障恢复后，网络将重新进行VRRP主备选举，由于R1的优先级大于R2，所以R1又重新成为新的Master设备负责转发用户报文。

VRRP抢占模式（Preempt Mode） ：

抢占模式（默认激活）：如果Backup路由器激活了抢占功能，那么当它发现Master路由器的优先级比自己更低时，它将立即切换至Master状态，成为新的Master路由器
非抢占模式：如果Backup路由器没有激活抢占功能，那么即使它发现Master路由器的优先级比自己更低，也只能依然保持Backup状态，直到Master路由器失效。

VRRP典型应用

VRRP负载分担

通过创建多个虚拟路由器，每个物理路由器在不同的VRRP组中扮演不同的角色，不同虚拟路由器的Virtual IP作为不同的内网网关地址可以实现流量转发负载分担。

VRRP监视上行端口

VRRP可监视（Track）上行端口状态，当设备感知上行端口或者链路发生故障时，可主动降低VRRP优先级，从而保证上行链路正常的Backup设备能够通过选举切换为Master状态，指导报文转发。

VRRP基本配置

1.创建VRRP备份组并给备份组配置虚拟IP地址
[interface-GigabitEthernet0/0/0] vrrp vrid virtual-router-id  virtual-ip virtual-address
注意：各备份组之间的虚拟IP地址不能重复；同属一个备份组的设备接口需使用相同的VRID。
2.配置路由器在备份组中的优先级
[interface-GigabitEthernet0/0/0] vrrp vrid virtual-router-id priority priority-value
注意：通常情况下，Master设备的优先级应高于Backup设备。
3.配置备份组中设备的抢占延迟时间
[interface-GigabitEthernet0/0/0] vrrp vrid virtual-router-id preempt-mode timer delay delay-value
4.配置VRRP备份组中设备采用非抢占模式(缺省情况下，抢占模式已被激活。)
[interface-GigabitEthernet0/0/0] vrrp vrid virtual-router-id preempt-mode disable
5.配置VRRP备份组监视接口
[interface-GigabitEthernet0/0/0] vrrp vrid virtual-router-id track interface interface-type interface-number [ increased value-increased | reduced value-decreased ]
可配置设备当检测到上行接口或链路出现故障时，增加或者减少自身优先级，IP地址拥有者和Eth-trunk成员口不允许配置VRRP监视功能。
6.配置VRRP备份组联动普通BFD会话
[interface-GigabitEthernet0/0/0] vrrp vrid virtual-router-id track bfd-session { bfd-session-id | session-name bfd-configure-name } [ increased value-increased | reduced value-reduced ]
如果选择参数session-name bfd-configure-name，可以绑定静态BFD会话或者标识符自协商的静态BFD会话。
如果选择参数bfd-session-id，只能绑定静态BFD会话。
