FPGA入门学习第二天（点亮LED灯）

学习目的

1. 学会通过代码控制FPGA管脚的高低电平
2. 学会利用QuartusII 11.0新建工程
3. 学会查看原理图，并根据原理图来分配管脚
4. 学会下载SOF文件，以及生成JIC配置文件，并固化到配置芯片中

学习内容

通过FPGA点亮开发板上的LED灯

学习平台

1.小精灵开发板
2. QuartusII 11.0（综合编译软件）

---

原理分析

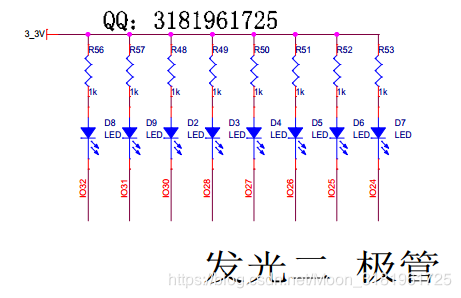

我们还是通过经典的实验例程来掌握设计流程及Verilog语法。今天我们设计一个点亮LED灯的实验。若要点亮开发板上的LED灯，我们首先要能看懂原理图。首先看一下小精灵V0开发板LED灯部份的电路图

要点亮LED灯，就必须有电流从LED二极管中流过，那么LED正负两端需要有电压差，从图中可以看出LED正极接的是3.3V，那么LED负端接地，就可以点亮LED灯
所以如果我们要点亮D8，那么FPGA给IO32管脚输出0即可。

代码展示

module led_ctrl(
output led
);
assign led=0;//assign语句，可以直接给输出管脚或者wire类型寄存器赋值。

具体语法可查看夏宇闻老师编写的《Verilog数字系统设计教程》

结语

由于该程序非常简单，我们可以省去仿真的过程，直接新建Quartusii工程，由于步骤比较多，不方便上传图片，请自行下载pdf格式，包含工程源码，视频教程：
链接：https://pan.baidu.com/s/1LRPfsNM0fr9wf48C5yHUBg
提取码：18ua
