本文介绍了如何使用Keil在STM32F103C8T6开发板上实现LED流水灯，包括面包板接线步骤、使用GPIO控制LED和编写主函数。详细说明了如何配置GPIO、APB2时钟以及编写控制灯亮灭的函数。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

前言：使用Keil编写LED流水灯，在STM32F103C8T6中运行，实现LED流水灯

一、面包板接线，将LED灯组连接到C8T6接口上。

1. 将ST-LINK与芯片接口相连接，作为芯片电源以及能够烧入程序。

具体内容，恕不详述，个人推荐可在视频网站上找详细视频，操作起来更加便捷。

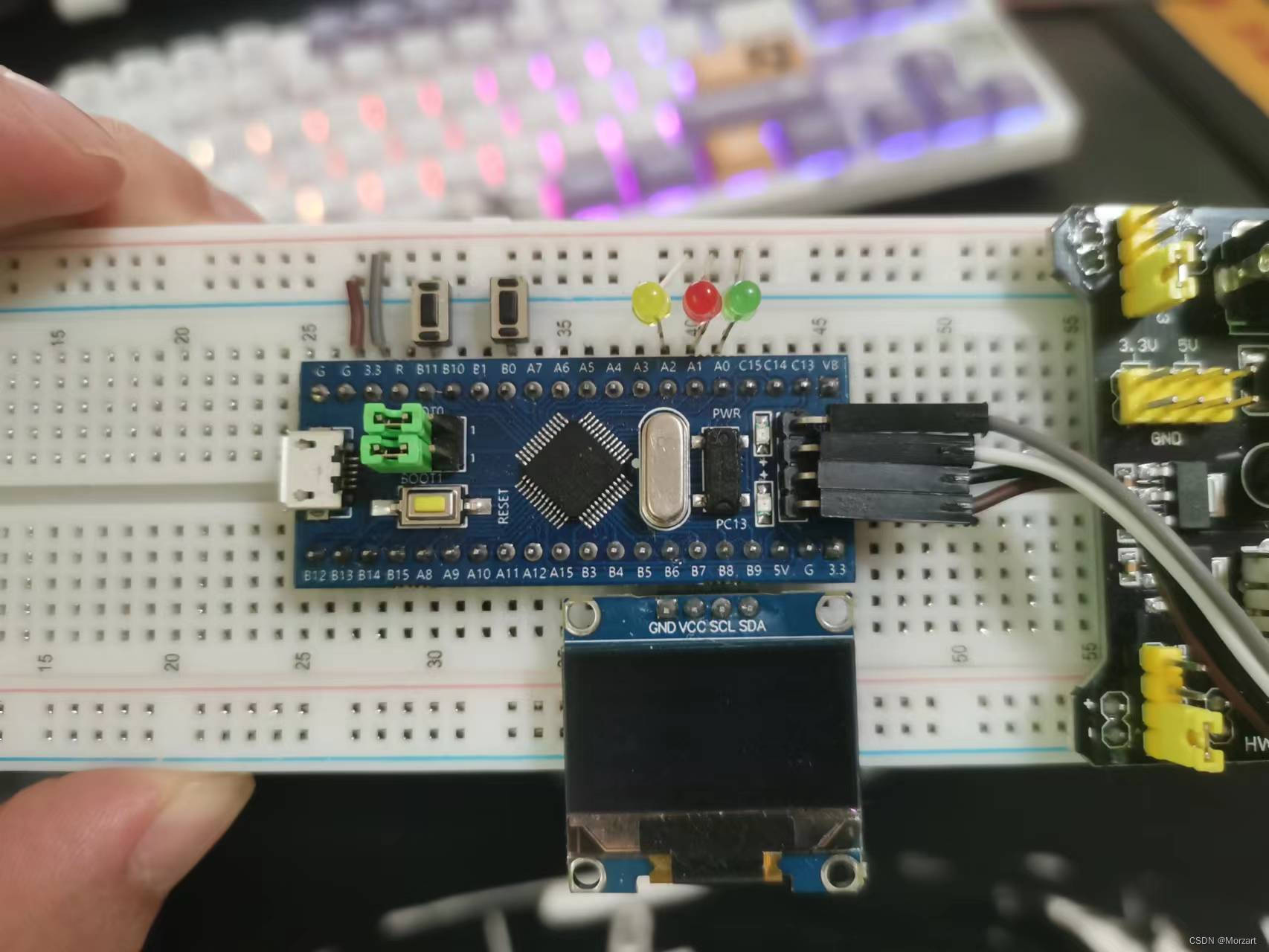

2. 将LED灯分别与芯片接口连接。

本人使用的是A0、A1、A2接口，连接上红黄绿三色LED灯，组合为LED流水灯。
LED灯

到此，实验需要的连接工作完成。

二、编写LED流水灯程序。

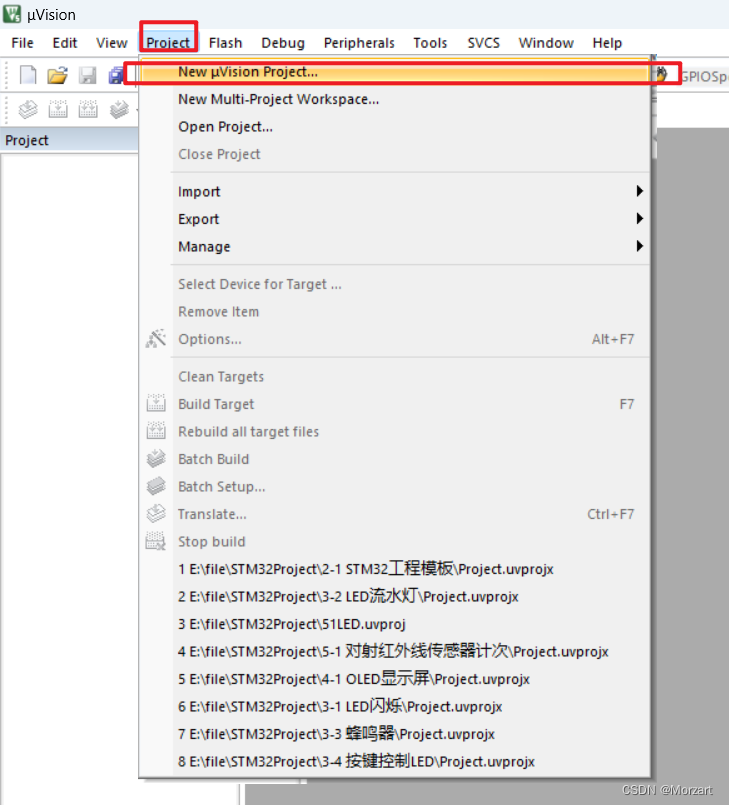

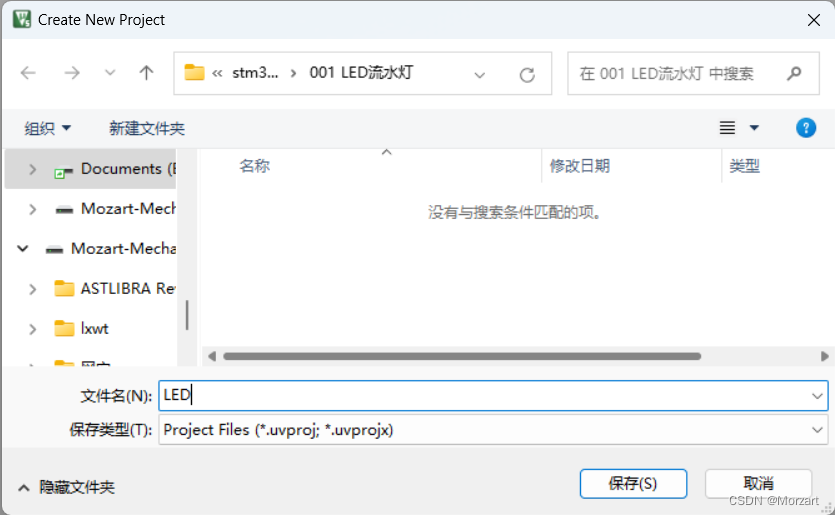

1. 新建LED流水灯工程

在这里插入图片描述

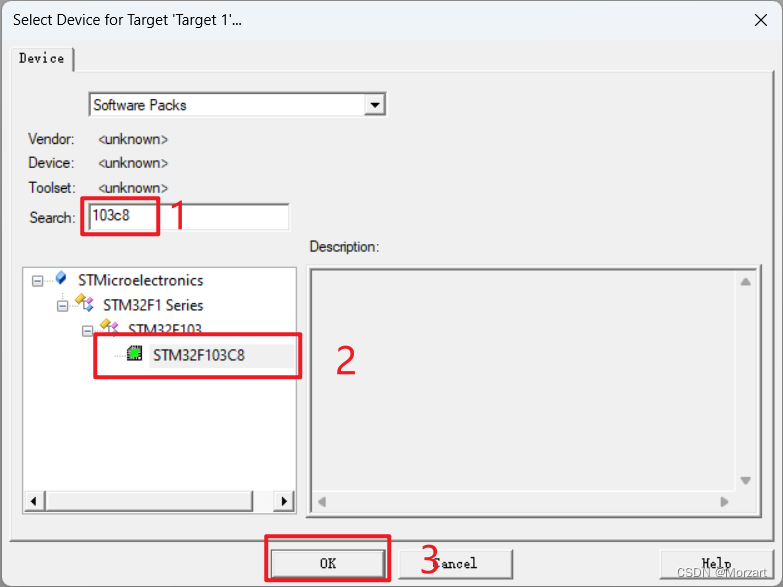

选择STM32F103C8T6芯片

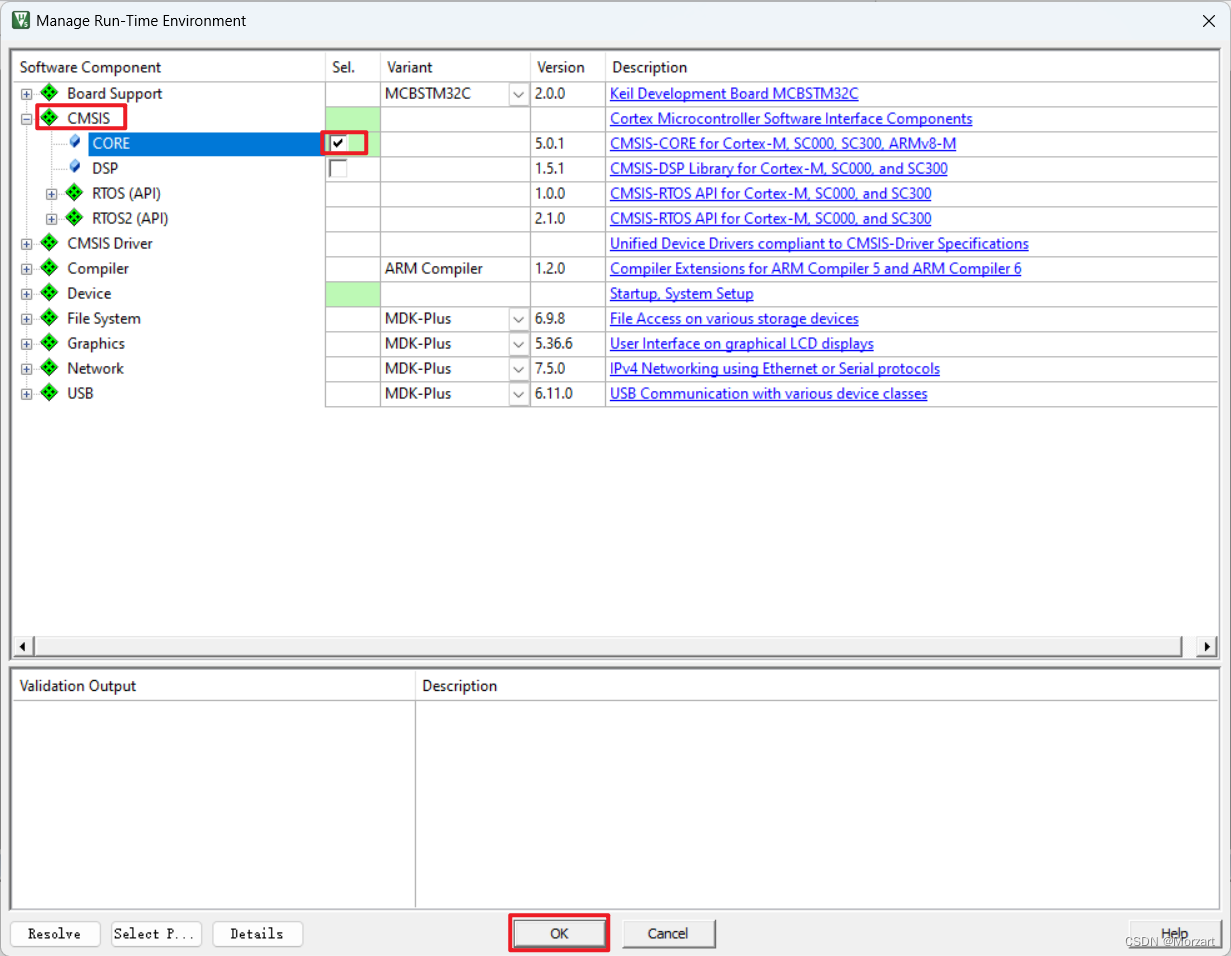

在这里插入图片描述

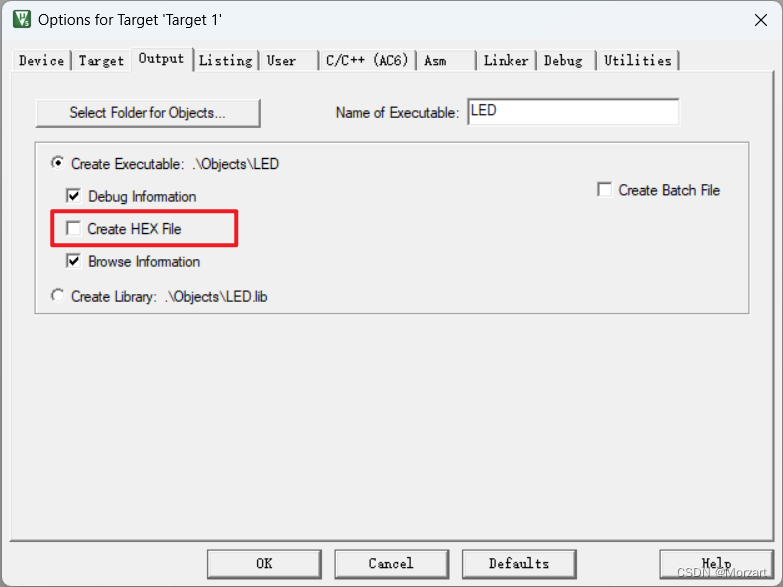

我用的是ST-LINK烧录程序，若是使用TTL烧录则还需要打开output中的输出HEX文件选项，并且下载烧录软件才能进行烧录

2. 新建main.c文件，并编写程序

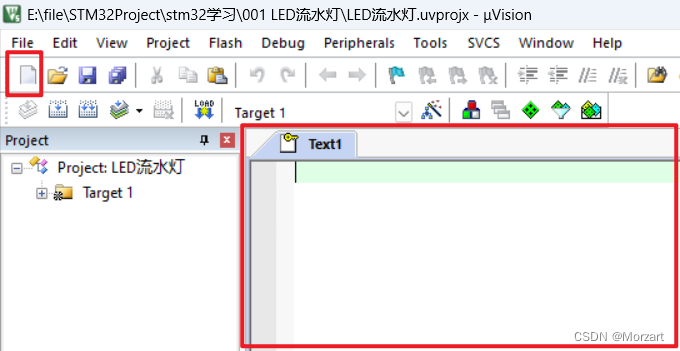

（1）新建main.c文件
在这里插入图片描述

（2）编写程序


//--------------APB2使能时钟寄存器------------------------
#define RCC_APB2ENR		*((unsigned volatile int*)0x40021018)

//----------------GPIOA配置寄存器 ------------------------
#define GPIOA_CRL		*((unsigned volatile int*)0x40010800)
#define	GPIOA_ODR		*((unsigned volatile int*)0x4001080C)


//函数声明
void Delay_ms(volatile  unsigned  int);
void A_LED_LIGHT(void);
void B_LED_LIGHT(void);
void C_LED_LIGHT(void);

//时延函数
void Delay_ms( volatile  unsigned  int  t)
{
     unsigned  int  i;
     while(t--)
         for (i=0;i<10000;i++);
}

//控制灯亮灭
void A_LED_LIGHT()
	{
    GPIOA_ODR=0x0<<0;		//PA5低电平
	GPIOA_ODR=0x1<<1;		//PB9高电平
	GPIOA_ODR=0x1<<2;		//PC14高电平
}
void B_LED_LIGHT()
	{
	GPIOA_ODR=0x1<<0;		//PA5高电平
	GPIOA_ODR=0x0<<1;		//PB9低电平
	GPIOA_ODR=0x1<<2;		//PC14高电平
}
void C_LED_LIGHT()
	{
	GPIOA_ODR=0x1<<0;		//PA5高电平
	GPIOA_ODR=0x1<<1;		//PB9高电平
	GPIOA_ODR=0x0<<2;		//PC14低电平
}

//------------------------主函数--------------------------
int main(){

	RCC_APB2ENR|=1<<2;			//APB2-GPIOA外设时钟使能
	RCC_APB2ENR|=1<<3;			//APB2-GPIOB外设时钟使能
	RCC_APB2ENR|=1<<4;			//APB2-GPIOC外设时钟使能
//也可以写成 RCC_APB2ENR|=1<<3|1<<4;


  GPIOA_CRL&=0xFFF0FFFF;		//设置位清零
  GPIOA_CRL|=0X00200000;		//PA5推挽输出，把第23、22、21、20位变为0010

  GPIOB_CRH&=0xFF0FFFFF;		//设置位清零
  GPIOB_CRH|=0x00000020;		//PB9推挽输出，把第7、6、5、4变为0010

  GPIOC_CRH&=0xFF0FFFFF;		//设置位清零
  GPIOC_CRH|=0x02000000;		//PC14推挽输出，把第27、26、25、24变为0010

	GPIOA_ODR |= (1<<0);
	GPIOA_ODR |= (1<<1);      //设置灯的初始状态为灭
	GPIOA_ODR |= (1<<2);

	while(1)
		{
		  A_LED_LIGHT();
		  Delay_ms(60);
		  B_LED_LIGHT();
		  Delay_ms(60);
		  C_LED_LIGHT();
		  Delay_ms(60);
	}

}

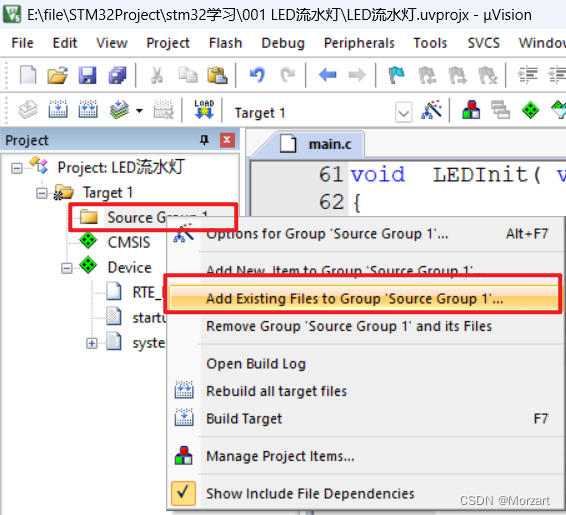

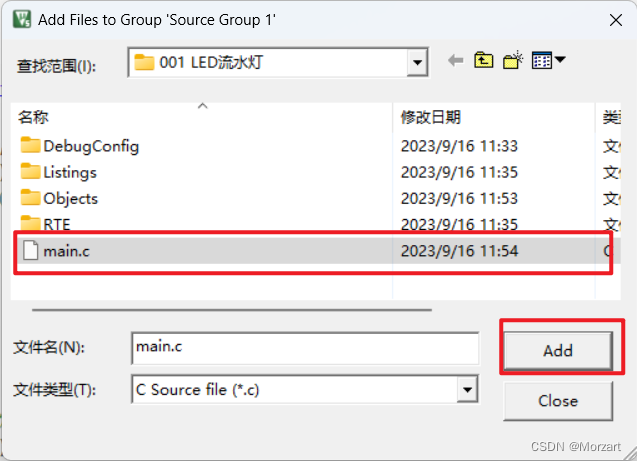

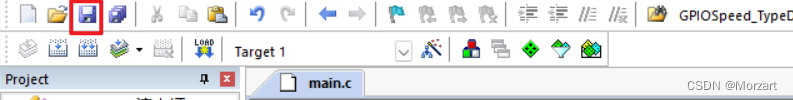

（3）保存文件
在这里插入图片描述
