有关USB延长线供电不足的解决

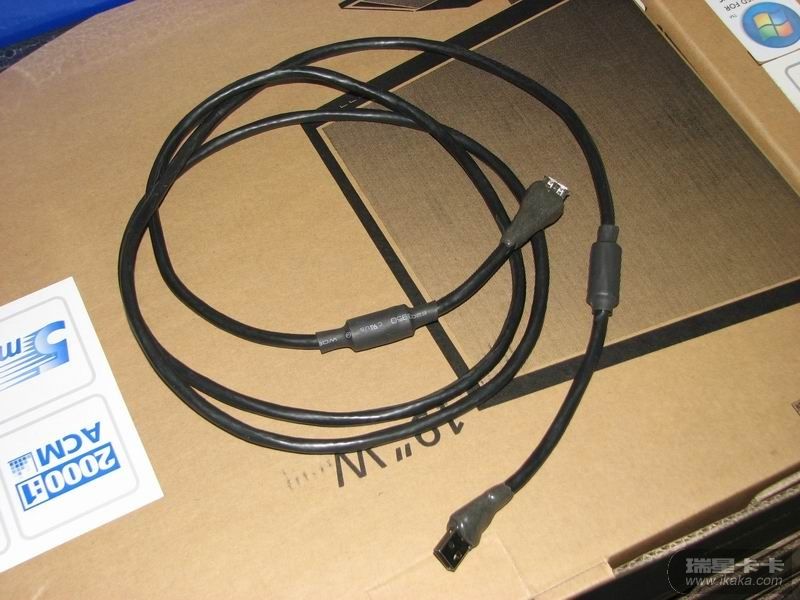

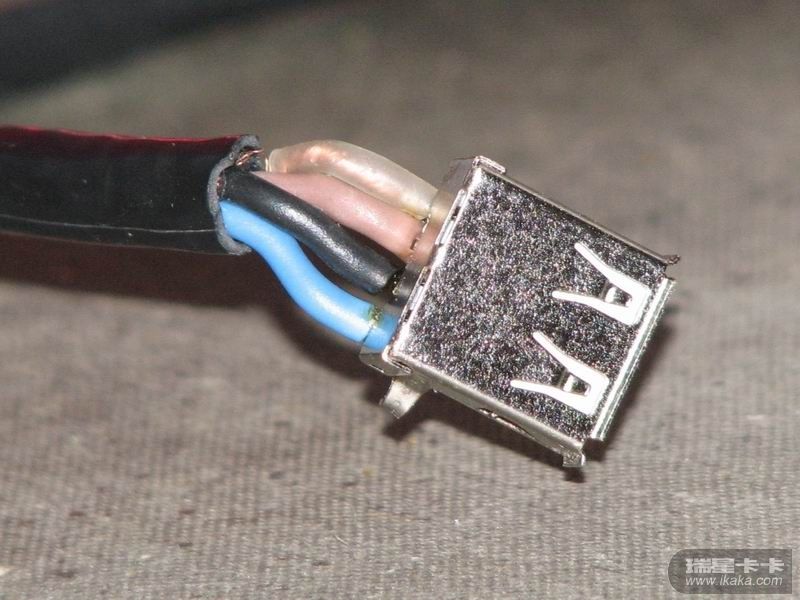

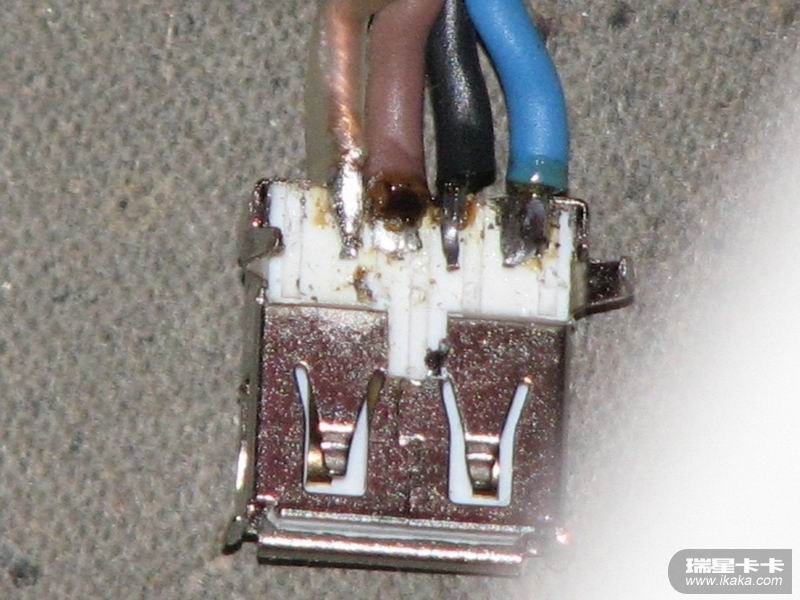

原文连接：http://hi.baidu.com/%BD%DC%C2%E5%B5%C4%D0%A1%CE%DD/blog/item/6554fdfdd74b6154252df2a9.html 大家都用USB延长线，相当一部分用户为了移动设备的快捷、方便，故购买长的USB延长线，如：2米，5米，10米等规格。同时相当一部分人反应用了延长线设备无响应，甚至提示驱动错误。 使用USB移动硬盘的人拷贝大量数据时因“设备错误”导致拷贝失败，其实是USB转换线的线径过细，电流不足导致的。 大家购买的USB线，其绝缘层都写上所使用的电线的参数：基本的有200/300V 0.5mm平方*4 80度 某某某某公司制造等，其中0.5mm平方*4表示此连接线是4根线径（不算绝缘层）0.5平方毫米的电线。有心人可以将其剪断，你会发现：4根线根本没有0.5MM平方，一般只有0.3甚至0.1-0.2 可是当你以高速拷贝数据的过程中，其冲击电流（瞬间电流无法测量，现在大多数人都喜欢用仪器测，其实是一种误导！）可达5A，而正常待机电流【专业术语：空载电流】仅需500毫安即可！ 这也就是大多数人反映：设备找不到、驱动错误、拷贝中断等现象的原因！ 那么究竟能不能买到质量好的延长线呢？当然是有的，不过必须要到正规的电子市场去购买，可以向店里询问是否有：正标0.75平方毫米线径的USB（？）米延长线！不过价格相对贵了许多，其实也差不了多少，一般小店1米USB延长线都是3-5元一根，质量“好点”的，10元左右；如果是3米以上的延长线，普通质量最少也要20元，“好的”起码30-45。 其实去电子市场购买延长线，45元能买真实0.75平方毫米的2.5米高速USB延长线（何谓高速？为何高速？如何高速？其实是内部4根线的缠绕【专业术语：绕密度】与第四根【电源负极，与地线“外壳”相连】线的排列有关） PS：最后一根电源负极，即屏蔽线的排列因分部在3根线周围（电源正，信号正，信号负），负极不单负责电源，同时负责抗干扰（电脑内部磁场以及5V电压产生的高频干扰信号） 说了这么多，想必大家应该有所了解：为何会发生错误，下面我就谈谈个人制作USB延长线的经验，希望对广大DIY爱好者与追求者有所帮助。 ================================================================================== 单位里有质量好的3芯屏蔽线（加上屏蔽层是4根线！），线的参数：300V/.500v 1mm平方*4 6A 80度-200度 （我解释一下，能承受300-500V电压，4根1平方线组成，极限电流6A，承受80-200度高温【过了200度，其铜芯会受到影响，并不是会烧毁！】） 就做了2根USB延长线，一根2.5米，一根5米，下面我说下制作过程。 将最外层的绝缘层剥开，有3根绝缘线附带一根屏蔽线，此时将屏蔽线分离并套上热缩管或黄腊管（我用的是透明耐高温绝缘管），对比USB4PIN参数将屏蔽线焊接在负极的铜片上，顺带将铜片弯折，使屏蔽线与外壳良好接触，一同以焊丝（锡）焊接，我这根线棕色和黑色绕密度最大（换个说法就是绕的紧），故而用作数据信号的正负，蓝线则用作正极 下图是第一个头的焊接图示 反面效果 侧面效果 此时不要过于急着焊接另一个头，靠近接头两端先穿上屏蔽磁环（铁氧体磁环），然后再焊接另一个接头 焊接完毕后别急着做左后的封装，先连接电脑，准备好几个G的资料，使用TEARCOPY软件测试拷贝速度，此时要耐心、静心、细心，根据显示速度调节磁环位置，当然可能需要再加磁环，这个留到最后在讲 PS：建议USB插主板后置接口，不要使用前置面板上的USB扩展，因为扩展USB至主板的接线可能也是非标甚至垃圾线！ 这段过程自己把握尺度，最后我会再说下的 等到调节完毕，接下来就是封装工作了，当然哦，先固定磁环，位置偏了效果就不一样咯 我是先用黑胶布（绝缘弹性胶带）绕个几圈在磁环2端的绝缘线上，为防止磁环移动，然后使用502将其略微固定，等502干后，使用溃疡胶水（AB胶）彻底固定磁环。磁环固定后是不是有点难看呢？别急，此后可以将USB线脱离设备了 接下来就是固定接头，同样使用胶水封装，这次我使用的AB胶是黑色的，如果想得到反光、钢琴烤漆似的效果呢就用牙签轻轻挂，使其表面光滑，光滑后就等待它凝固 那么全部固定后如何解决磁环处难看的问题呢？我使用弹性橡胶热缩管，过程就不说了，下面看成品图 呵呵，这根是2.5米的，5米的延长线忘拍了···做的时候太投入了··· 最后总结并重要地方再次说明下 1、购买线的时候要注意买正标而不是非标 2、自行判断自己所需的线径，这里说下我个人的意见： <1>使用低速、中速优盘、USB1.1、打印机、摄像头为主的短距离（3米以内），推荐正标0.5平方毫米的线 <2>使用高速优盘、移动硬盘、摄像机、电视盒等设备的，短距离（3米以内），推荐正标0.75平方毫米的线 <3>使用高速优盘、移动硬盘、USB2.0、打印机、扫描仪等设备，远距离（3米-10米），推荐正标1平方的线 <4>针对第三点，若距离超过10米，建议做几根线连接！即多根延长线组合使用；举个例子：若使用12米，可以做4根3米，或3根5米的延长线组合成12米！ 3、磁环的数量与位置 <1>根据线性、绕密度、硬件特性自行判断，图中2.5米我使用了2个磁环，一般来说，3-7米需要4-6个磁环，10米需要10个磁环，12米仍旧参照多根延长线组合的方式！ <2>自行判断，是不是有点模糊？我使用的TEARCOPY拷贝工具测速，图中2.5米、2个磁环，这个位置是最佳位置，USB2.0高速优盘拷贝10G多本电影与GHO文件，速度为26MB/S；另一根5米的我用了4个磁环，拷贝速度为32MB/S。（声明一下，不要参照我的速度哦 ，每个人电脑配置不同，内部走线不同都会导致速度两级变化“极慢极快之间”）用在另一台G31平台就只有17MB/S的速度了 最后附上测试平台 相同的部分：一样的XP SP3原版系统，未作任何优化，断网，驱动完全利用自带光盘安装 不同的硬件配置 一、主板：微星P45 NEO3 V2 内存：金士顿2G DDR2 800窄版 CPU：酷睿2四核Q8300散+风扇 硬盘：WD 1TB 7200.32M SATA 显卡：小影霸GX5盘古版（9600GT） 电源：自制500W电源双电源滤波方式组合（额定800W，极限1.1KW） 机箱：订做彩钢ATX机箱，净重12KG 内部走线：理清，使用磁环屏蔽干扰 二、主板：技嘉G31 NEO2 内存：金士顿2G DDR2 800窄版 CPU：INTER 奔腾双核E5200盒 硬盘：WD 320G 7200.16M SATA 显卡：小影霸9600GSO白金版 电源：长城300W P4（额定230W，极限285W） 机箱：联想品牌机箱 内部走线：一般方式理清即可 测试结果： 一平台：2.5米延长线大文件拷贝速度一般稳定在22-29mb/s之间，总计大小10G的各种文件拷贝，速度在19-26mb/s不等 5米延长线大文件拷贝速度一般稳定在20-32MB/S之间（线越长，变动范围越大！），总计大小10G的各种文件拷贝，速度在12-24mb/s之间 二平台：2.5米延长线大文件拷贝速度一般稳定在12-20mb/s之间，总计大小10G的各种文件拷贝，速度7-17mb/s不等 5米延长线大文件拷贝速度一般稳定在9-17mb/s之间，总计大小10G的各种文件拷贝，速度在9-12mb/s之间 由此可见拷贝速度不仅和线有关还和硬件配置，内部走线，干扰情况等因素有关！ PS：不要随意以我的测试做参考，各人情况不同，应随机应变！切忌，万事没有绝对性！
