USB 外接供电处理延长线接集线器供电不稳的问题

RT，在一根5 米长的USB 2.0 公对母延长线上又接了个hub，插上手柄和别的一些东西之后工作不稳定，但是单独往延长线上插个U 盘的话就还好，传个大文件速率正常，说明大概不是信号干扰的问题。量了一下电压，hub 上输出的USB 电源电压降到了4.6V 左右，插得东西越多降的越多，延长线供电的线损太大了，还有可能是电流太大触发了电脑端的保护。

总之需要外接供电，再买个hub 又贵又麻烦，所以还是自己做。

原理

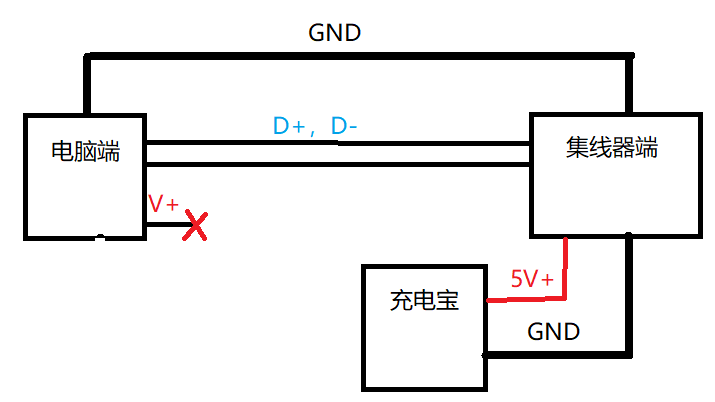

不需要像外接供电的hub 那样还要加上供电切换电路，手动切换就得了。所以原理很简单，就是把原来的USB 电源V+ 断开，直接连到一个充电宝给集线器供电，当然还要共地。两根D+，D- 信号线就原样连过去。示意图如下：

制作

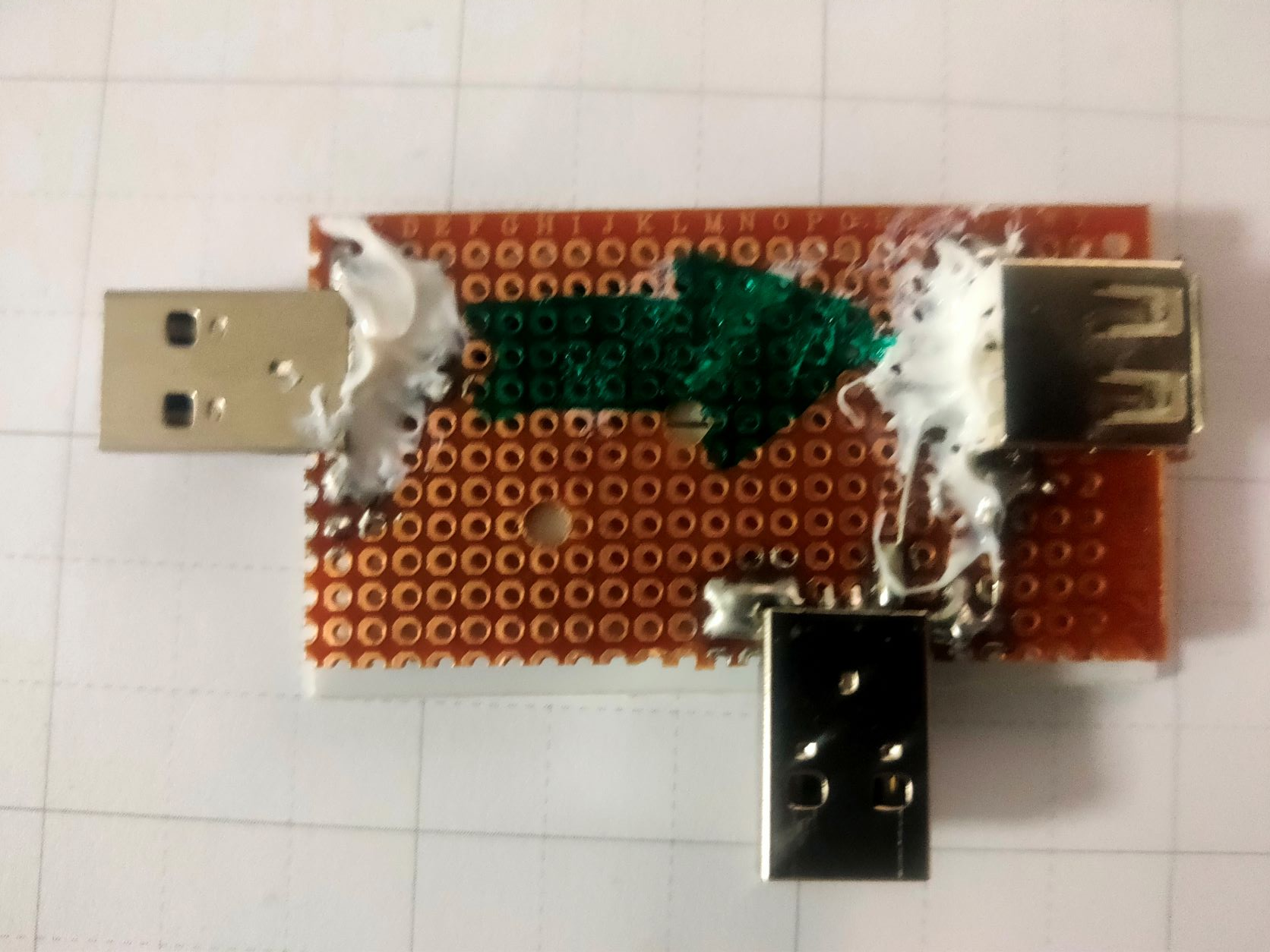

用洞洞板焊了一个，之后说不定会专门整个PCB。因为USB 接口的引脚间距和洞洞板不那么适配，需要掰一下。成品如图：

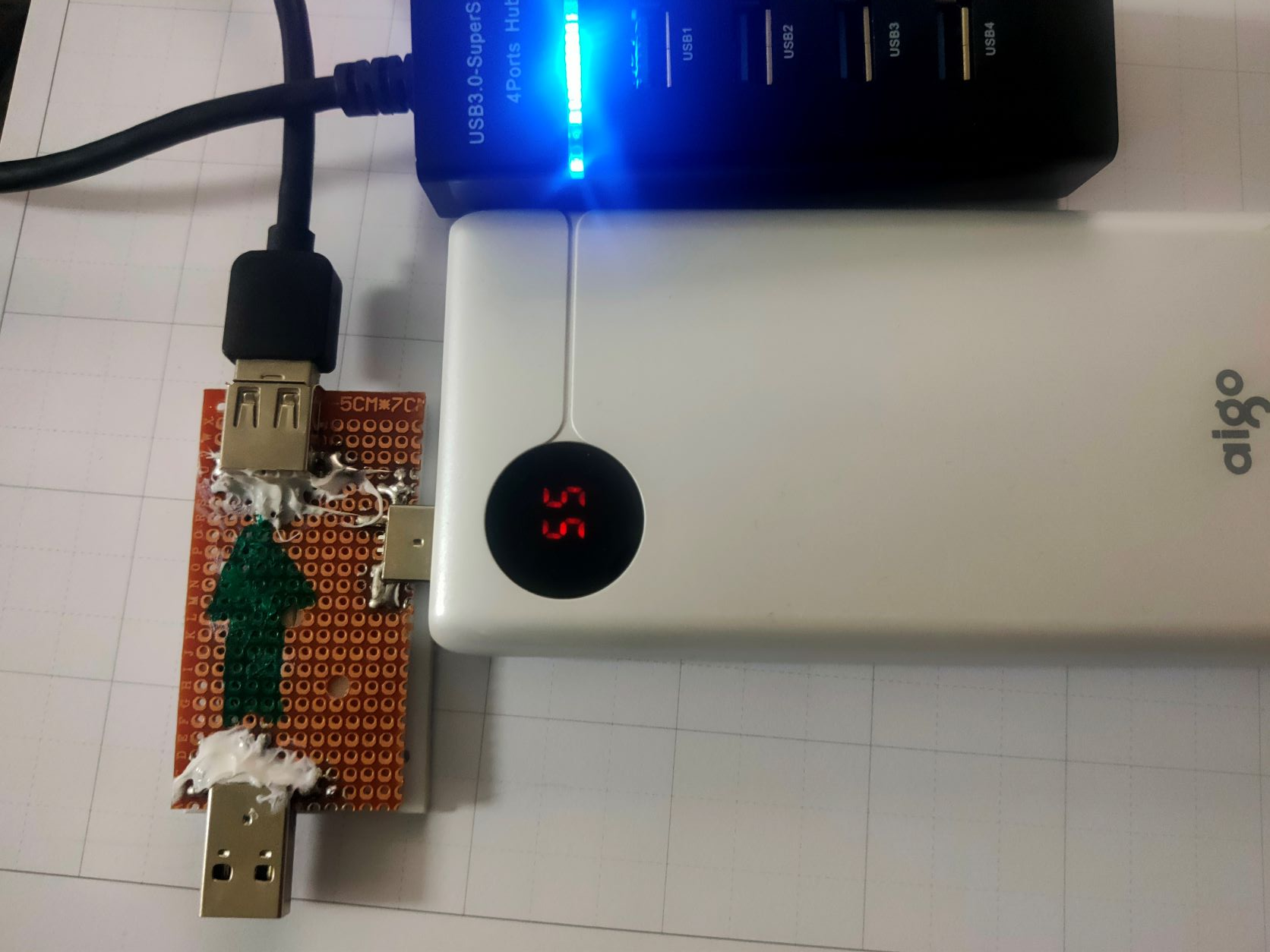

左边USB 公口连接到USB 延长线，右边母口连接集线器，下面的公口连接充电宝。效果差不多是这样：

备注

做完整体试了一下，五米长延长线加集线器，上面插了两个手柄，一个手机充电，又接了个U 盘，不稳定的问题不再复现，U 盘传输速率也没问题。不过有些充电宝输出电流过低时会自动关机，集线器上插两个手柄这个电流对充电宝可能并不算大，需要额外加个负载让充电宝保持开启状态，比如插个小风扇~

新一些的充电宝有些专门有个低电流模式，产品介绍里肯定会提一嘴，没提那就是没有。
