51单片机之一套完整的实验流程

  本篇文章我以点亮一个led小灯实验为例,来一套完整51单片机的实验流程。

1.使用keil软件进行代码的编写及编译

  操作步骤如下:
  <1>打开keil,并看到类似以下界面。

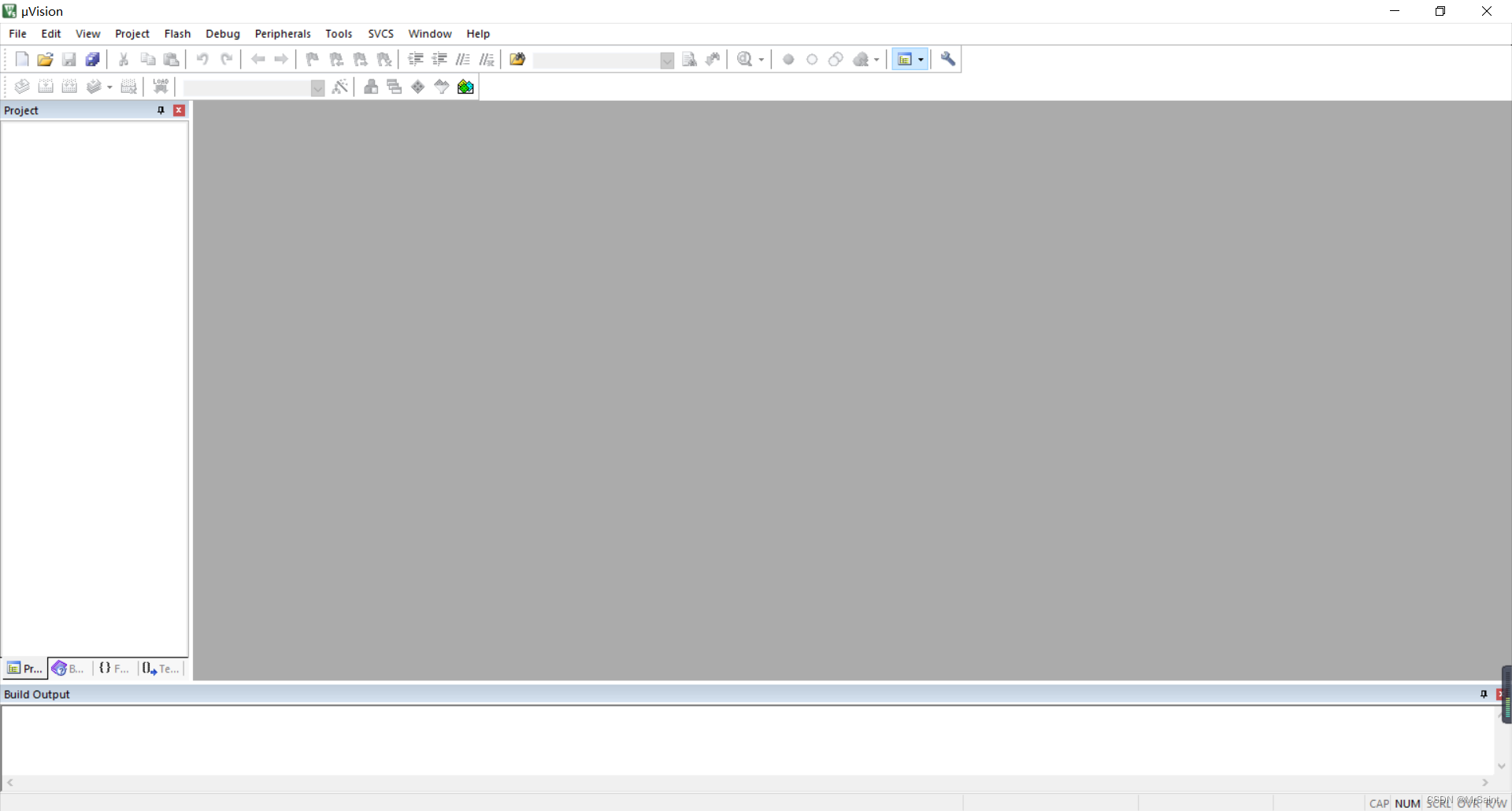

在这里插入图片描述
  <2>创建一个工程
  步骤如下:

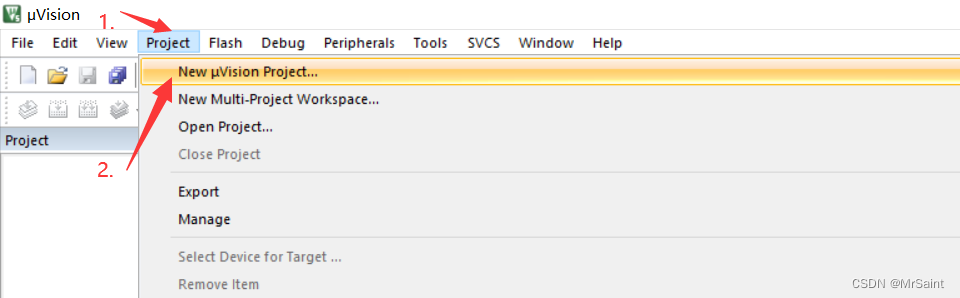

  (1)依次点击 Project (工程)>> New μVision Project… (新的工程)。
在这里插入图片描述

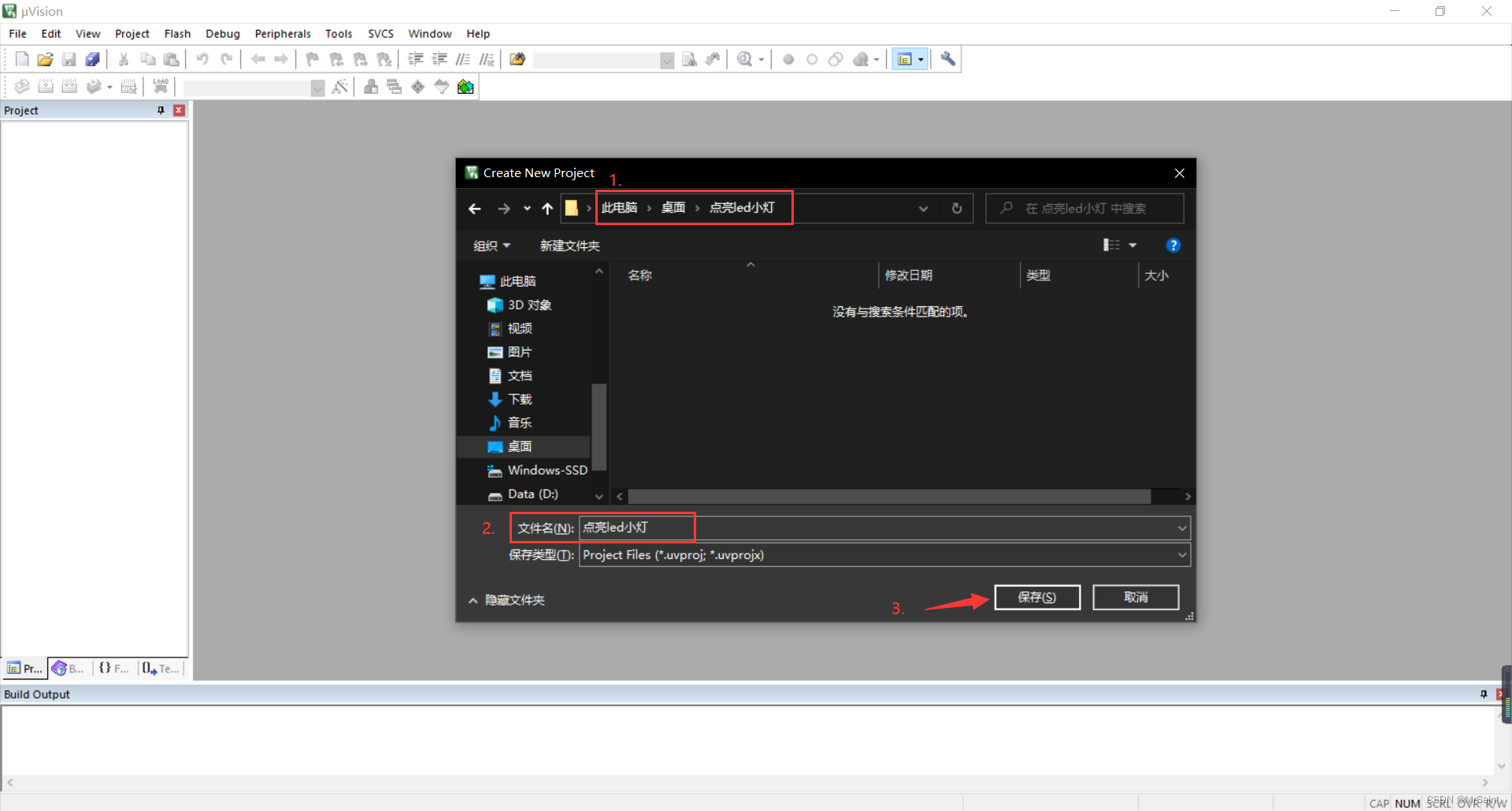

  (2)选择合适的工程存放位置并命名工程名,最后点击保存。
在这里插入图片描述

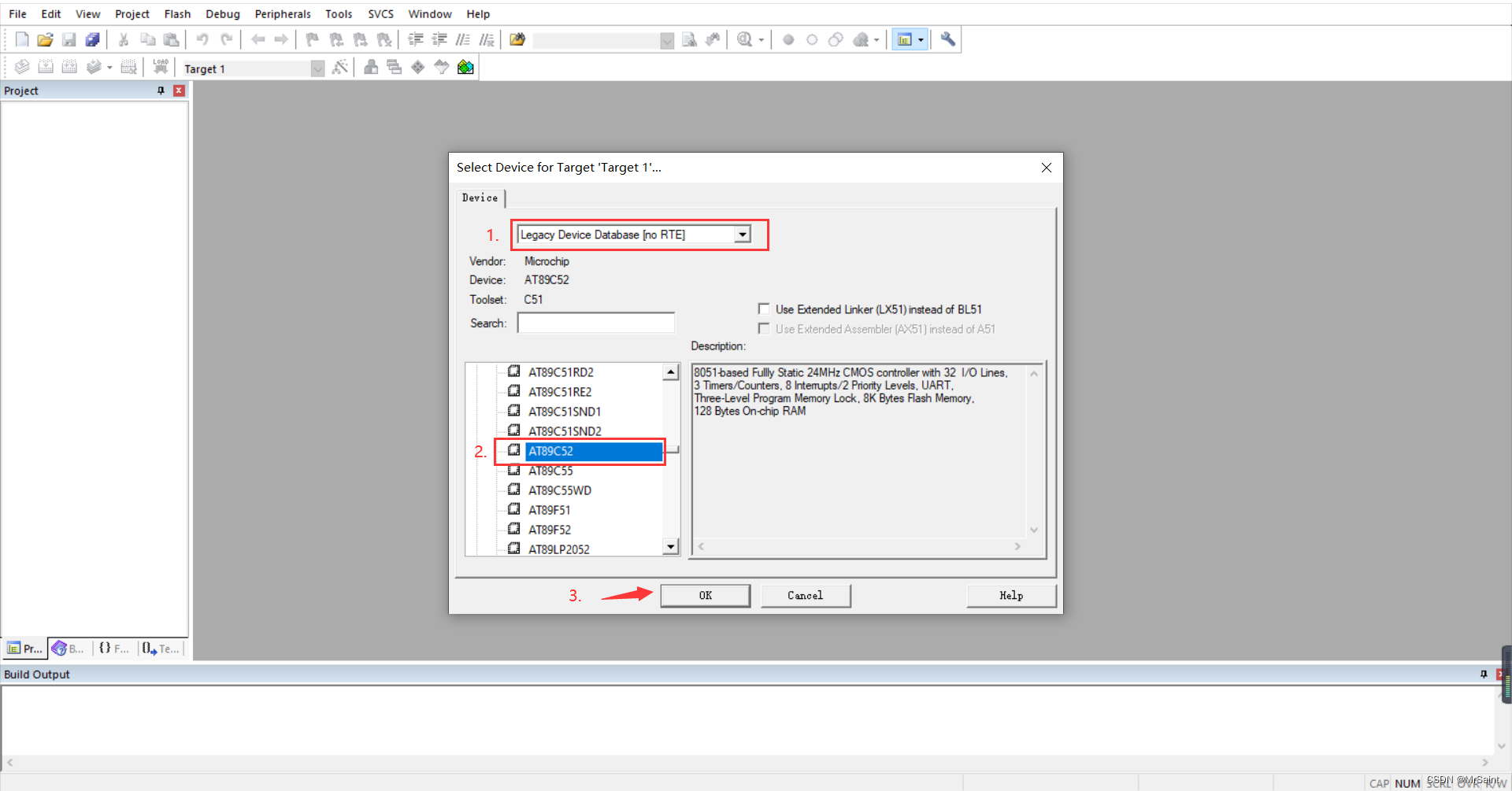

  (3)为工程选择相应的设备,最后点击OK。
在这里插入图片描述
  注意:这一步根据自己所用的设备来进行选择的。

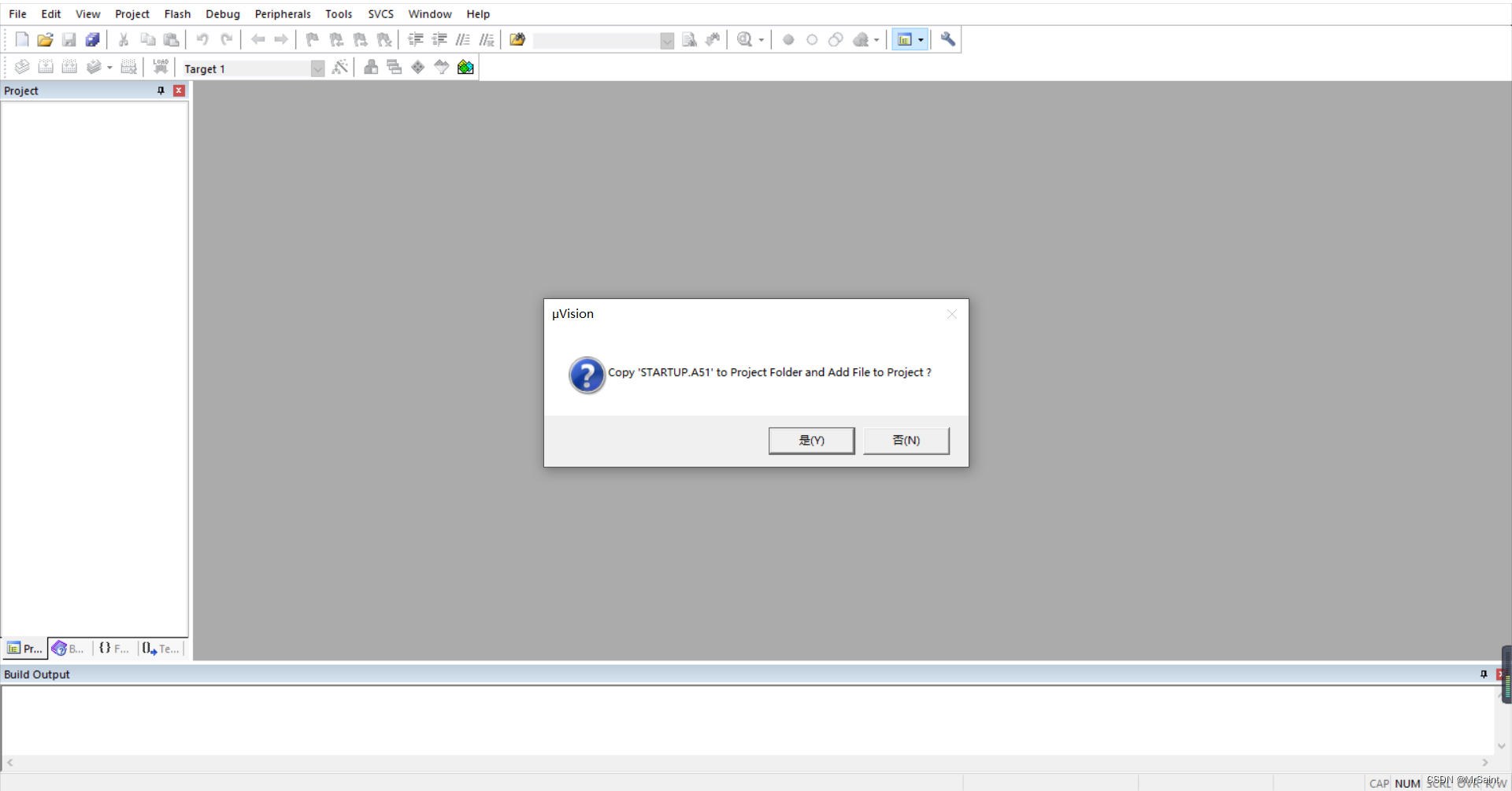

  (4)选择是否要向你的工程中添加“STARTUP.A51”文件。
  解释:STARTUP.A51是 Keil C51 的项目中的初始化文件,里面包含了中断向量表和变量初始化代码。
在这里插入图片描述
  注意:这一步可选可不选,不会对代码的编写及编译造成任何影响。

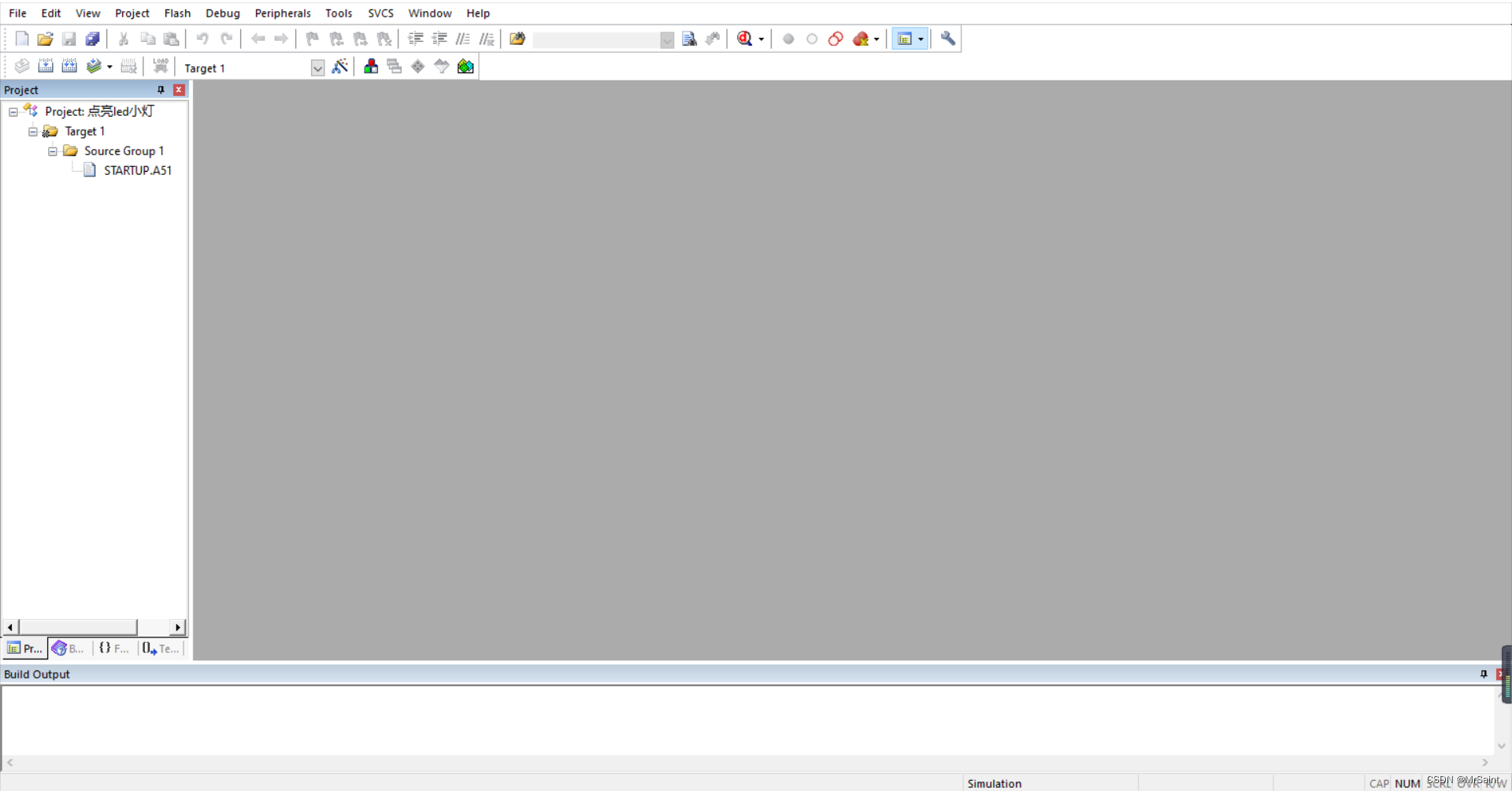

  (5)大功告成,一个工程就创建好了。可以看到以下界面。
在这里插入图片描述
  注意:由于我们在上一步中点击了“是”,因此可以在创建的项目中看到“STARTUP.A51”文件。
  <3>对工程进行必要的配置

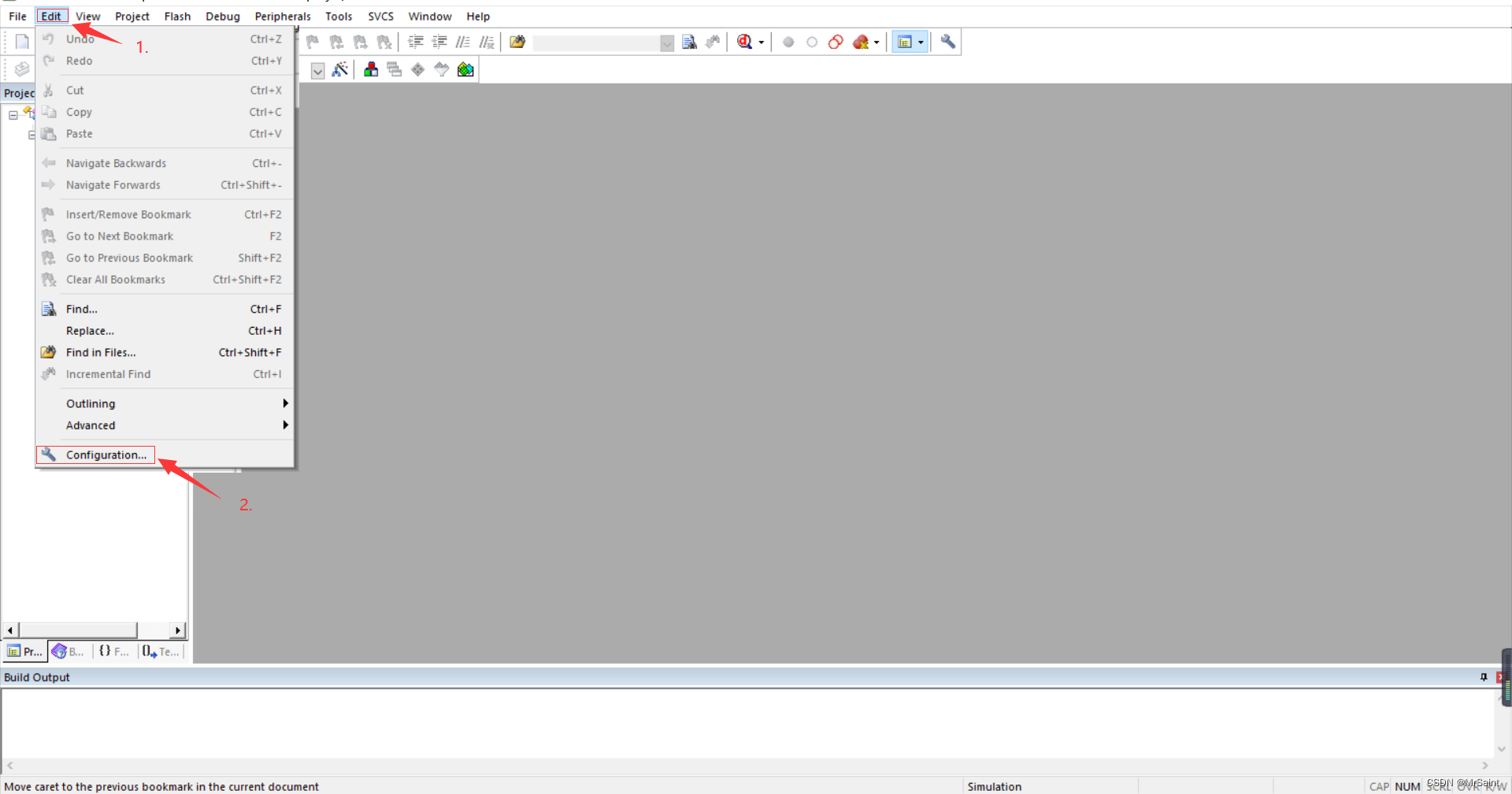

  首先依次点击Edit (编辑) >> Configuration… (配置),进入配置页面。
在这里插入图片描述
  配置内容步骤如下:

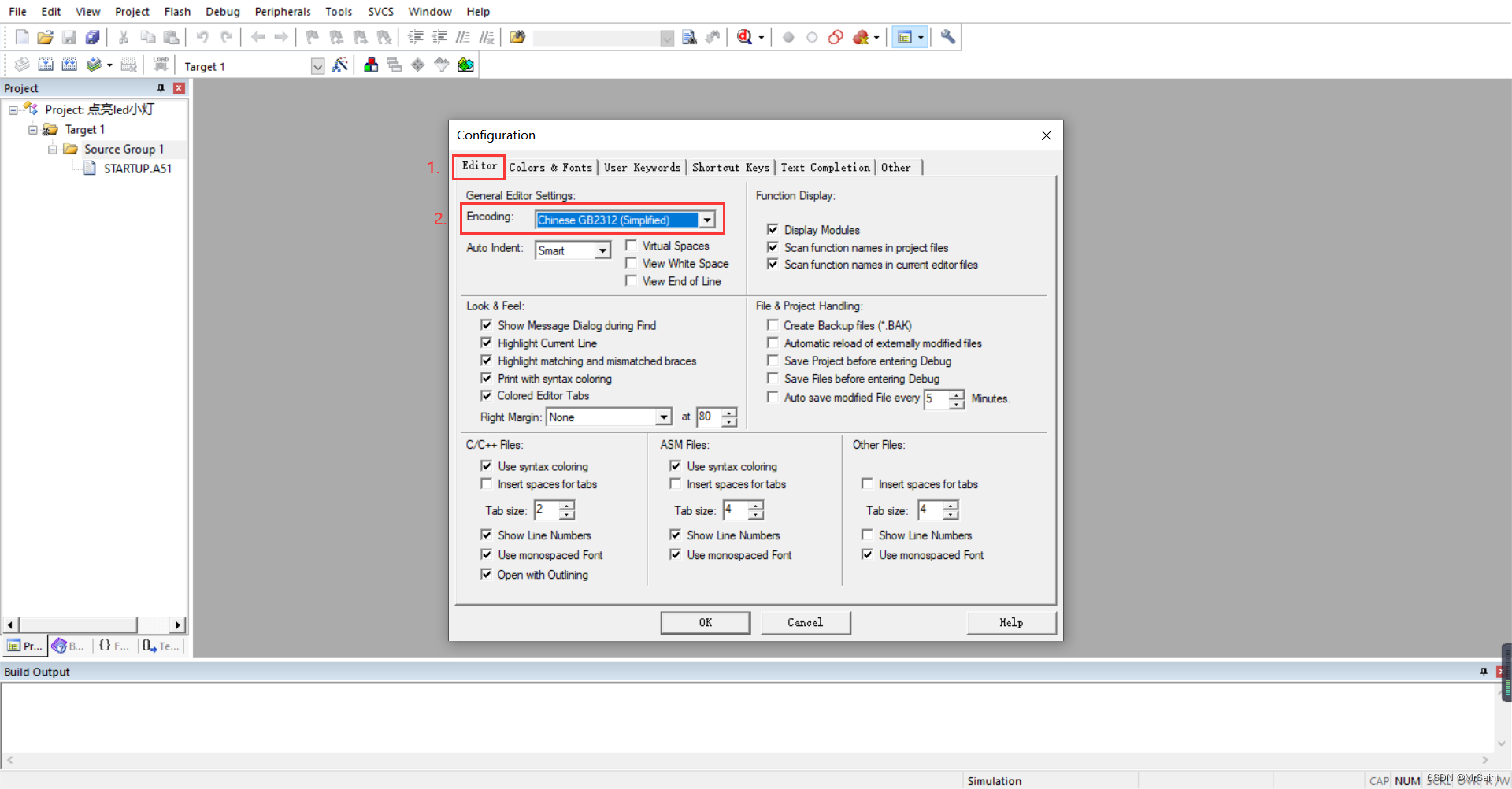

  (1)点击Editor(编辑),配置Encoding(编码方式)为“Chinese GB2312 (simplified)”。
在这里插入图片描述
  设置原因:这样能够解决我们在编写代码注释时出现问号。

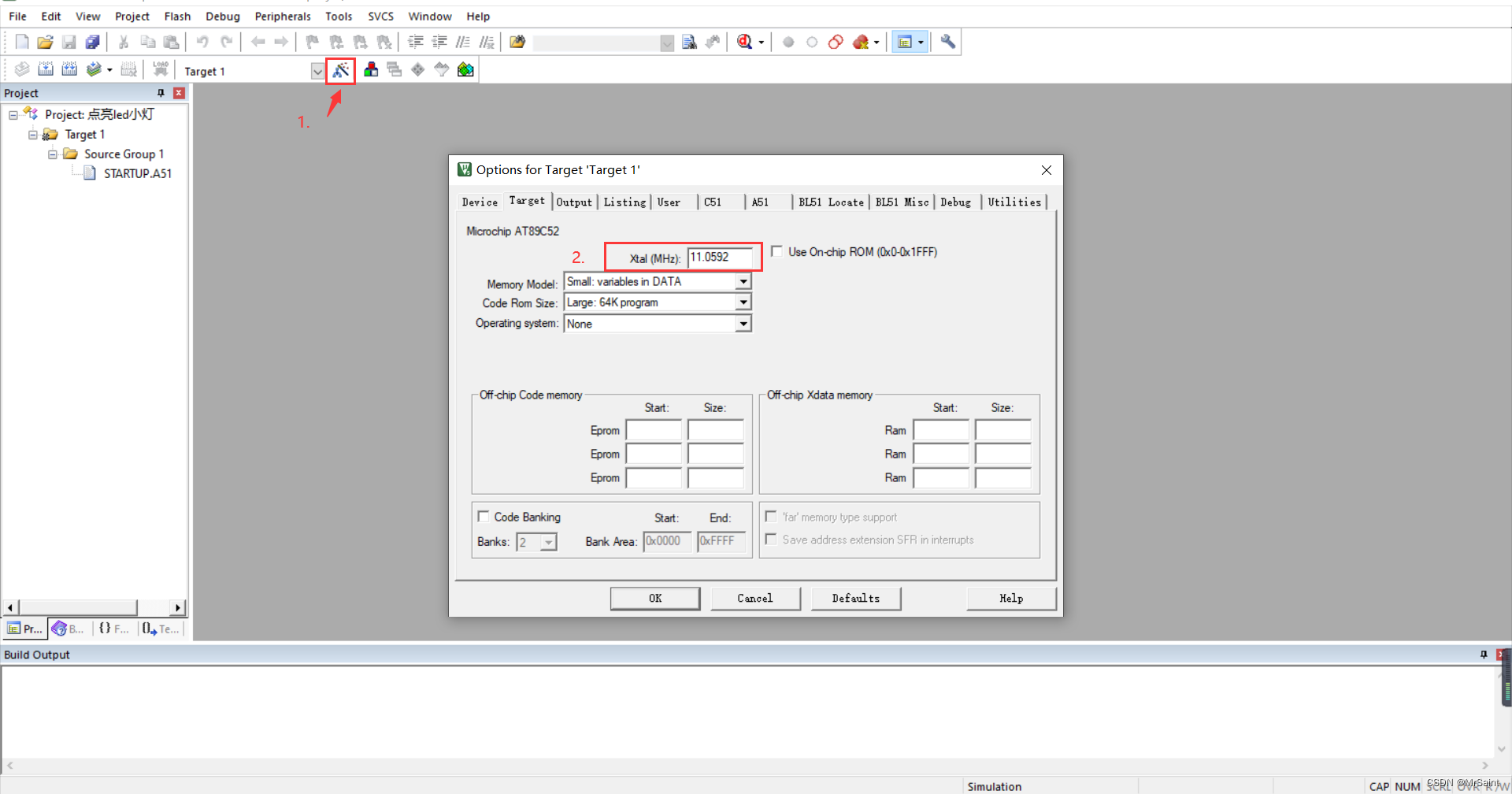

  (2)点击魔法棒,在Target(硬件目标选项)中设置晶振频率。
在这里插入图片描述
  注意:晶振频率根据自己所用的设备来进行配置。
  设置原因:这样能在使用Proteus仿真软件进行仿真时获得具体的运行时间,为判定程序的一些时序、延时时间等做为参考。当然,如果不适用仿真软件,而是直接使用硬件进行测试,可以不需要配置。

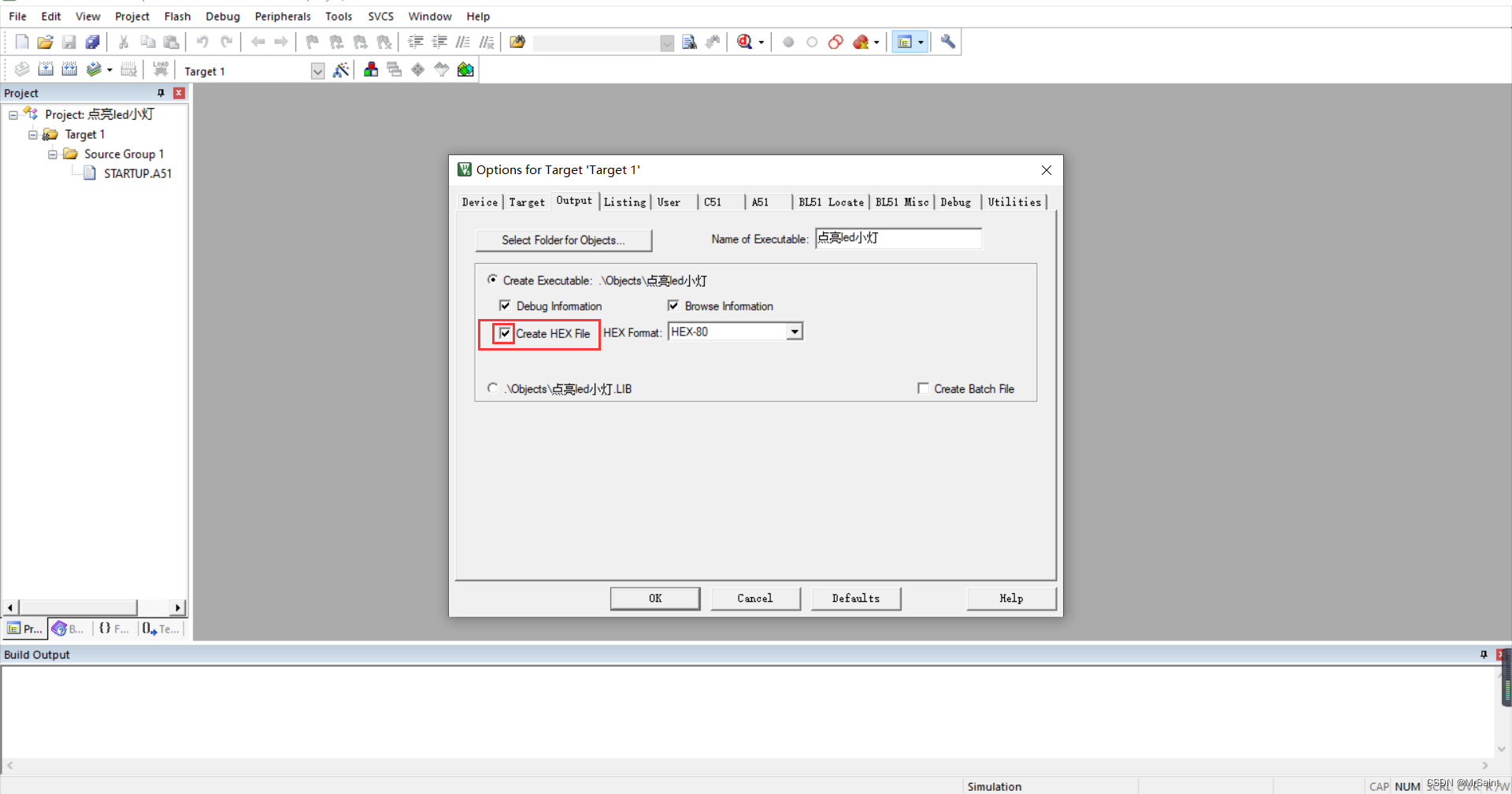

  (3)点击Output(输出选项),勾选Create HEX File。
在这里插入图片描述
  勾选原因:因为要想将代码烧录到单片机中,只能够通过.HEX这种格式的文件。
  <4>新建文件并将其添加到工程中
  操作步骤:

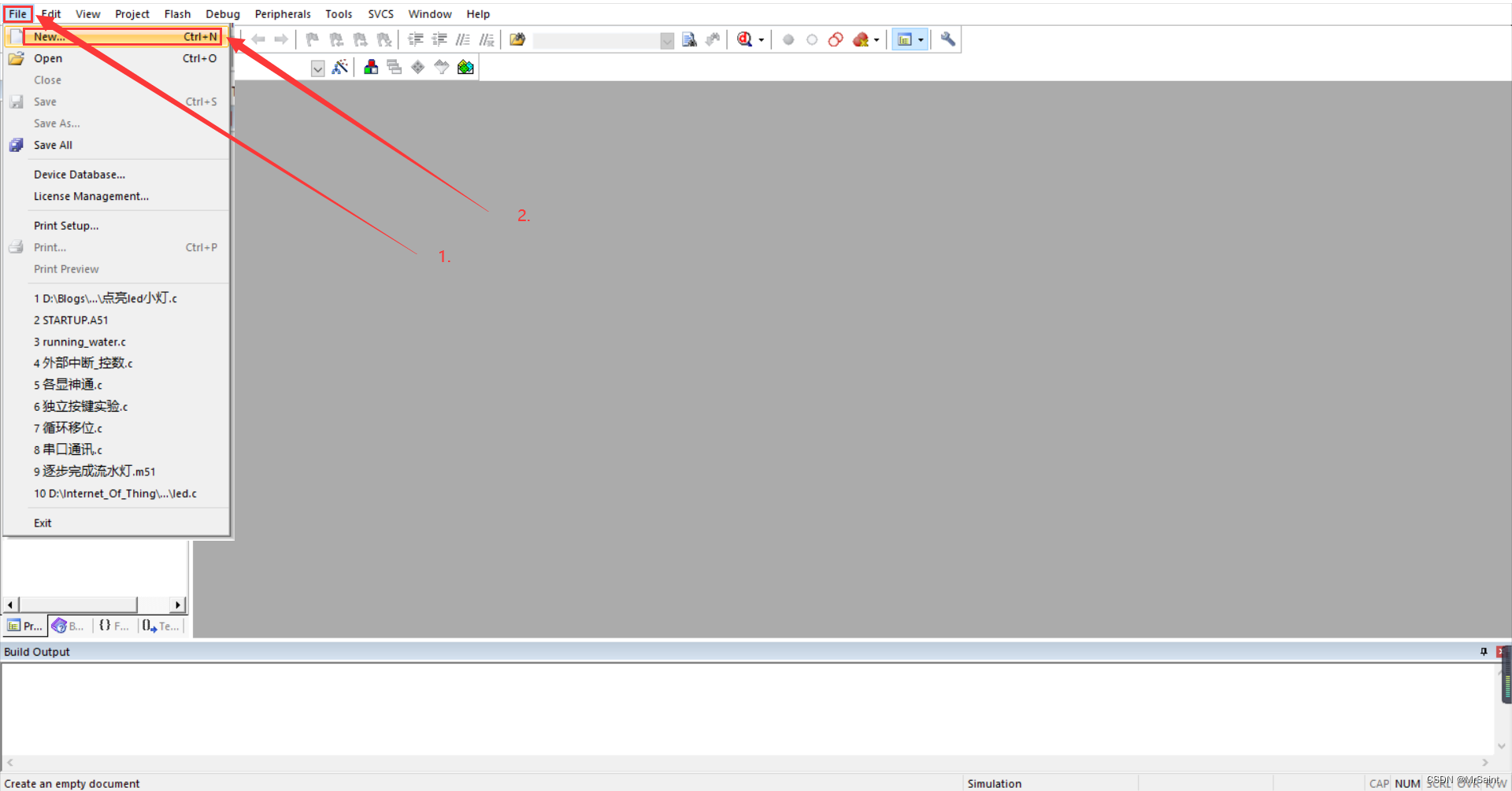

  (1)依次点击File >> New… 或者直接快捷键Ctrl + N,创建一个新的文件。
在这里插入图片描述

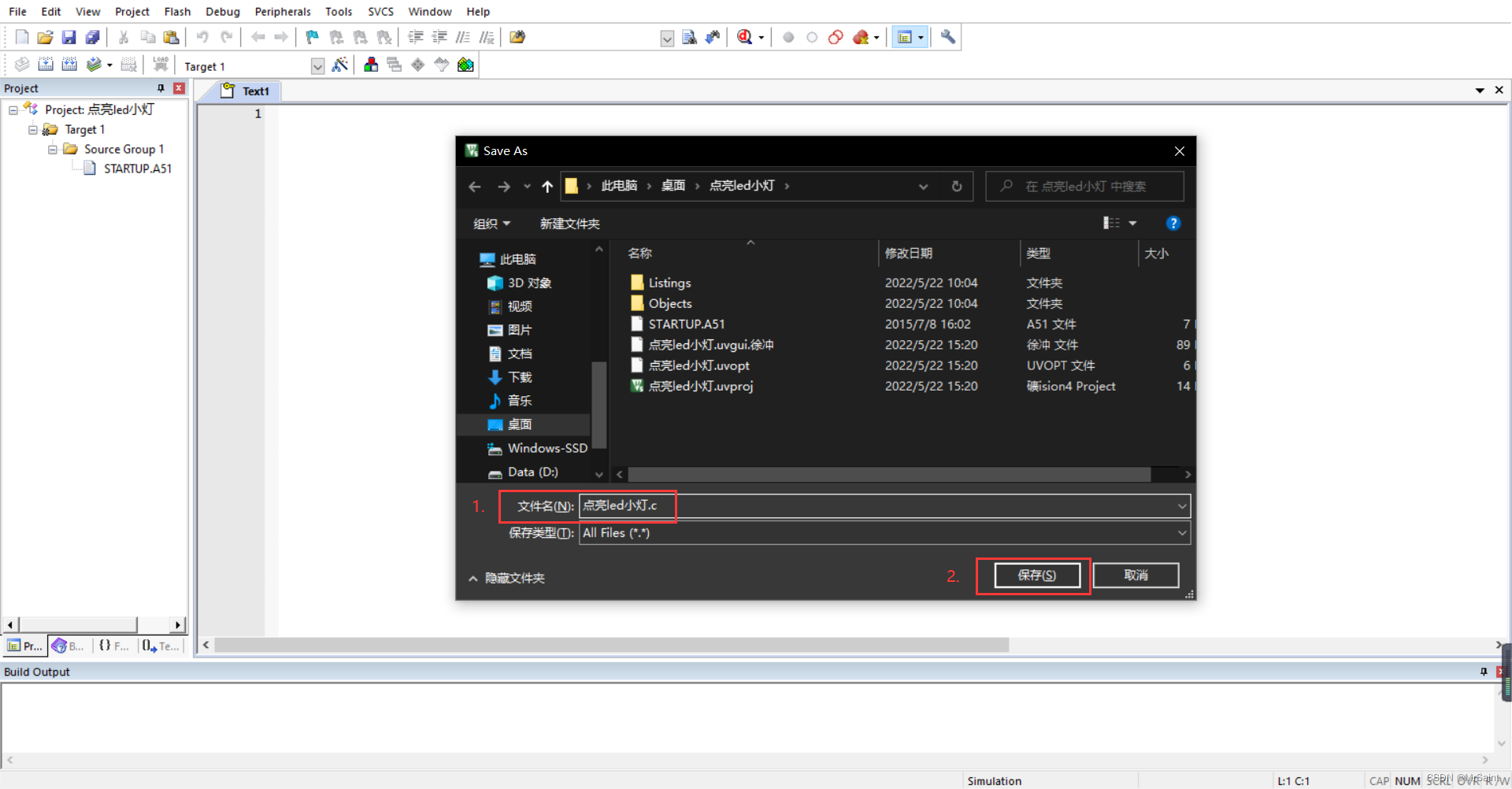

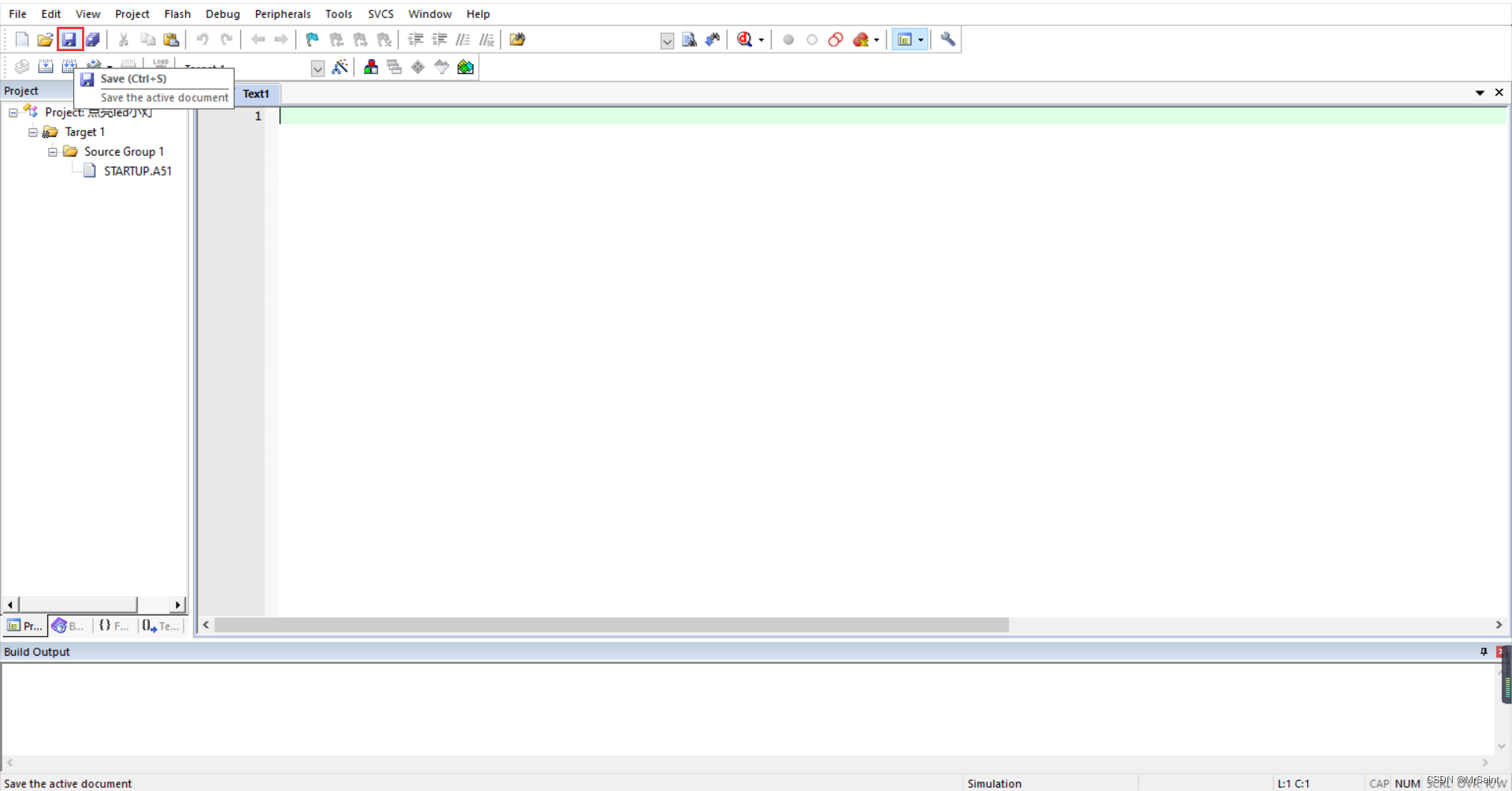

  (2)点击保存或直接快捷键Ctrl + S,设置.c文件并点击确定。
在这里插入图片描述
在这里插入图片描述

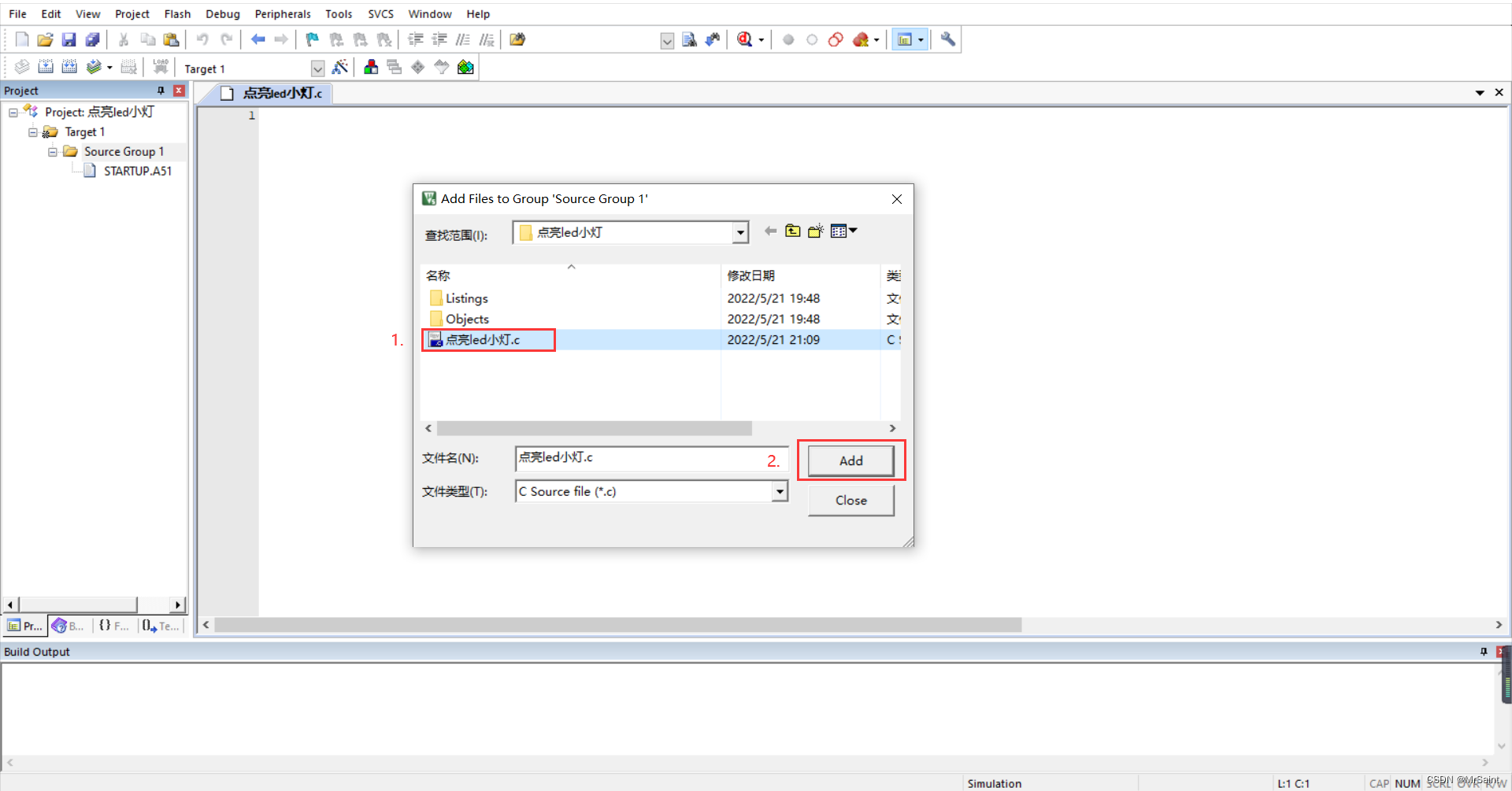

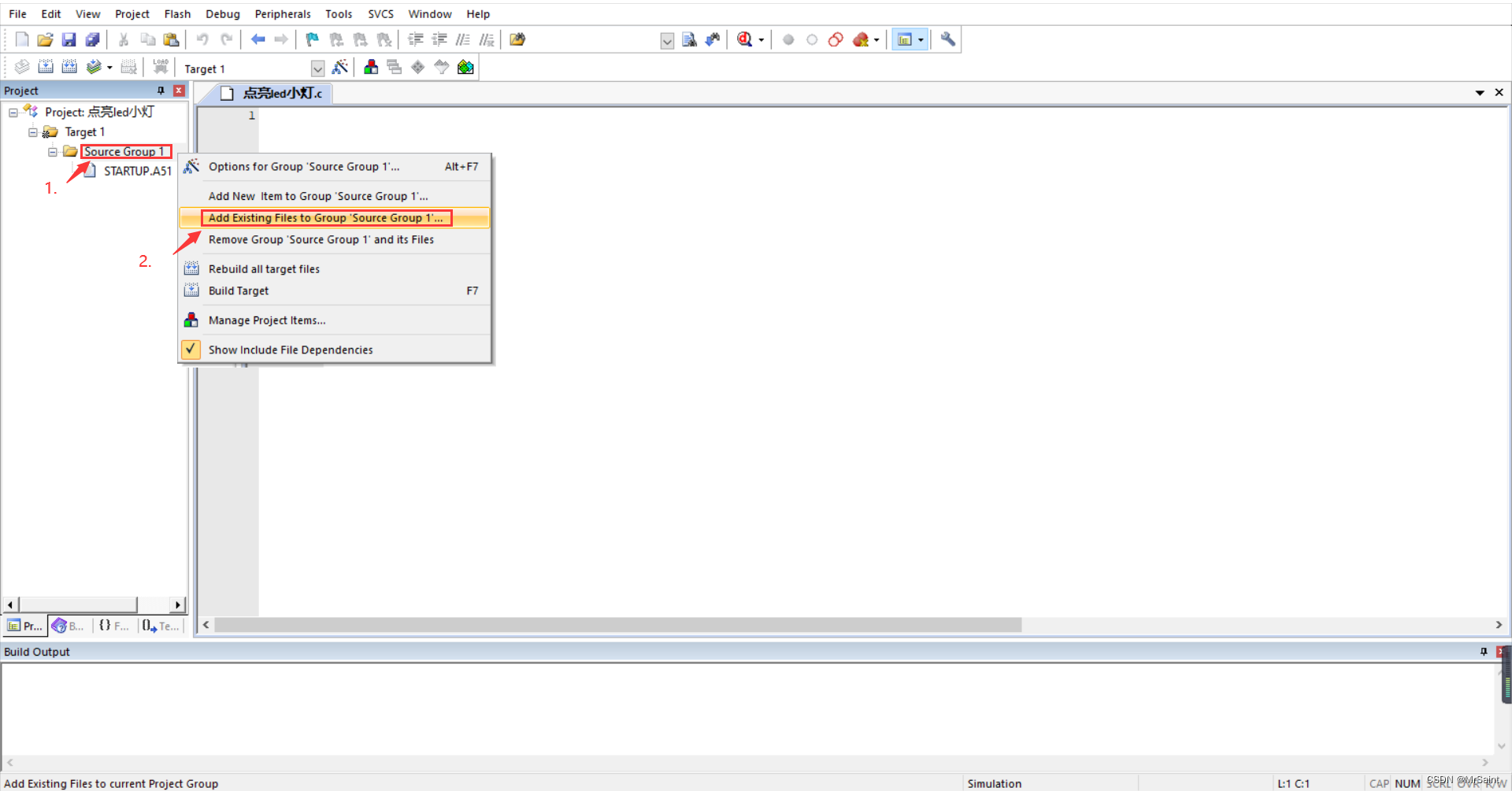

  (3)右键Source Group 1(资源组1),点击Add Existing Files To Group “Source Group 1” (向资源组1中添加已存在的文件)并选择刚刚保存的.c文件,最后点击Add。
在这里插入图片描述
在这里插入图片描述

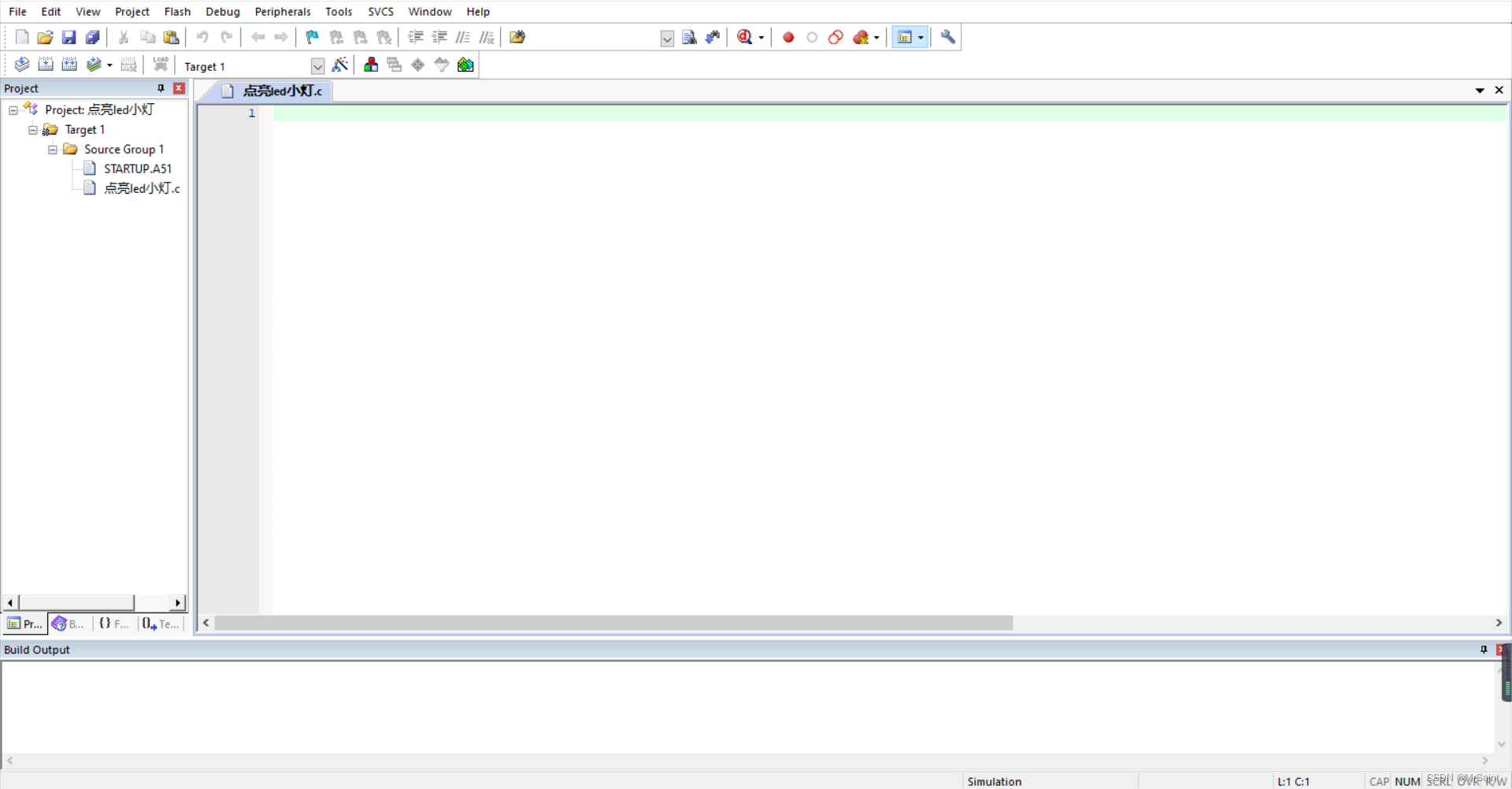

  (4)大功告成,这样就完成了文件的创建与添加到工程。可以看到以下界面。
在这里插入图片描述

  <5>编写程序代码并编译至无错误无警告。
  步骤如下:
  (1)首先编写点亮一个led小灯的程序代码。

//利用总线操作
#include <reg51.h>
#define led P2  //宏定义

void main() {
	led = 0xfe;  //点亮led小灯
	while(1);
}

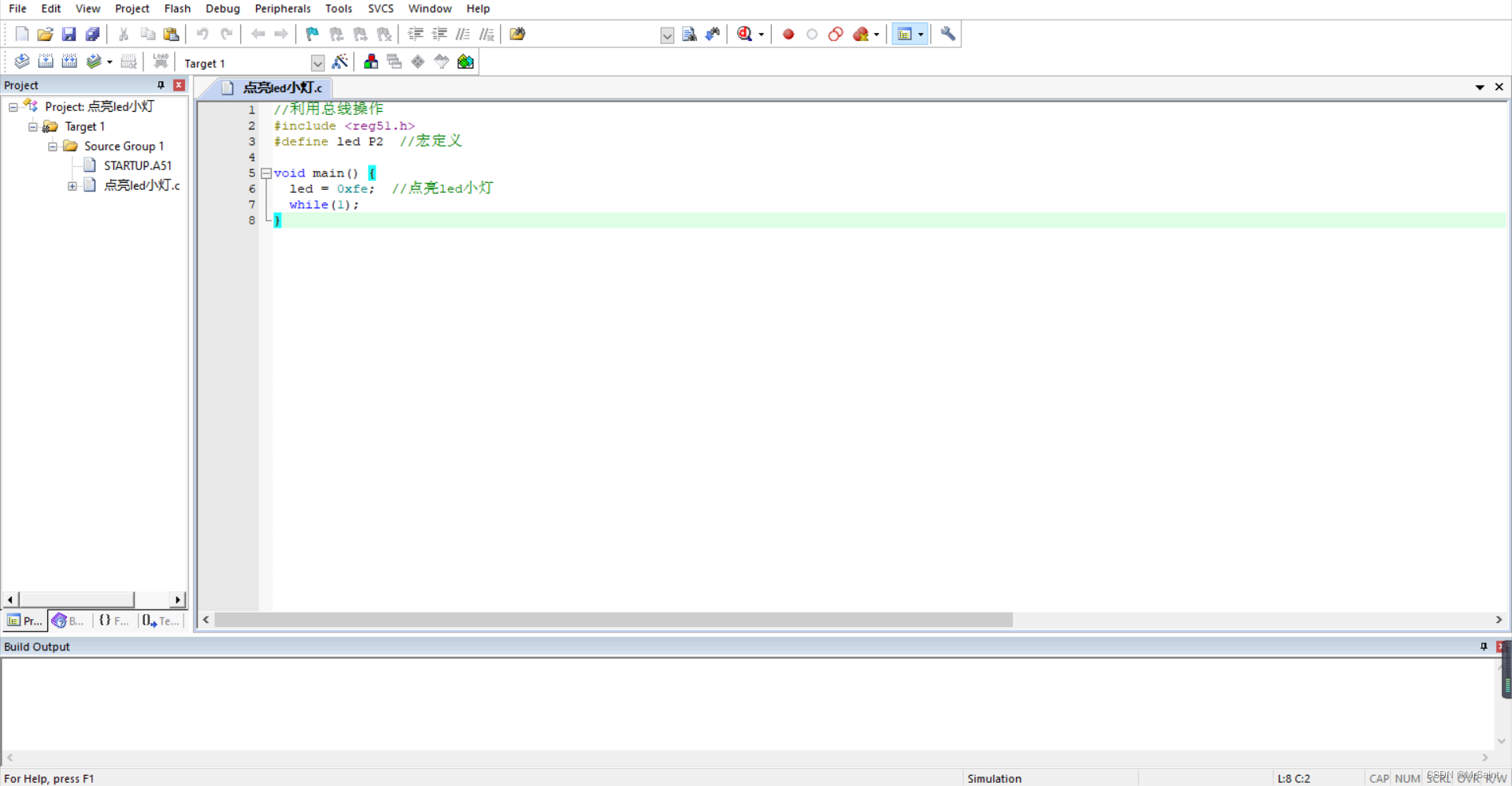

在这里插入图片描述
  (2)点击编译,并达到编译结果为 - 0 Error(s),0 Warning(s).
在这里插入图片描述
  注意:也许第一次编译的结果有错误,这很正常,找到问题并解决它,直至编译无误。这是必由之路。

2.使用Proteus软件进行仿真

  操作步骤如下:

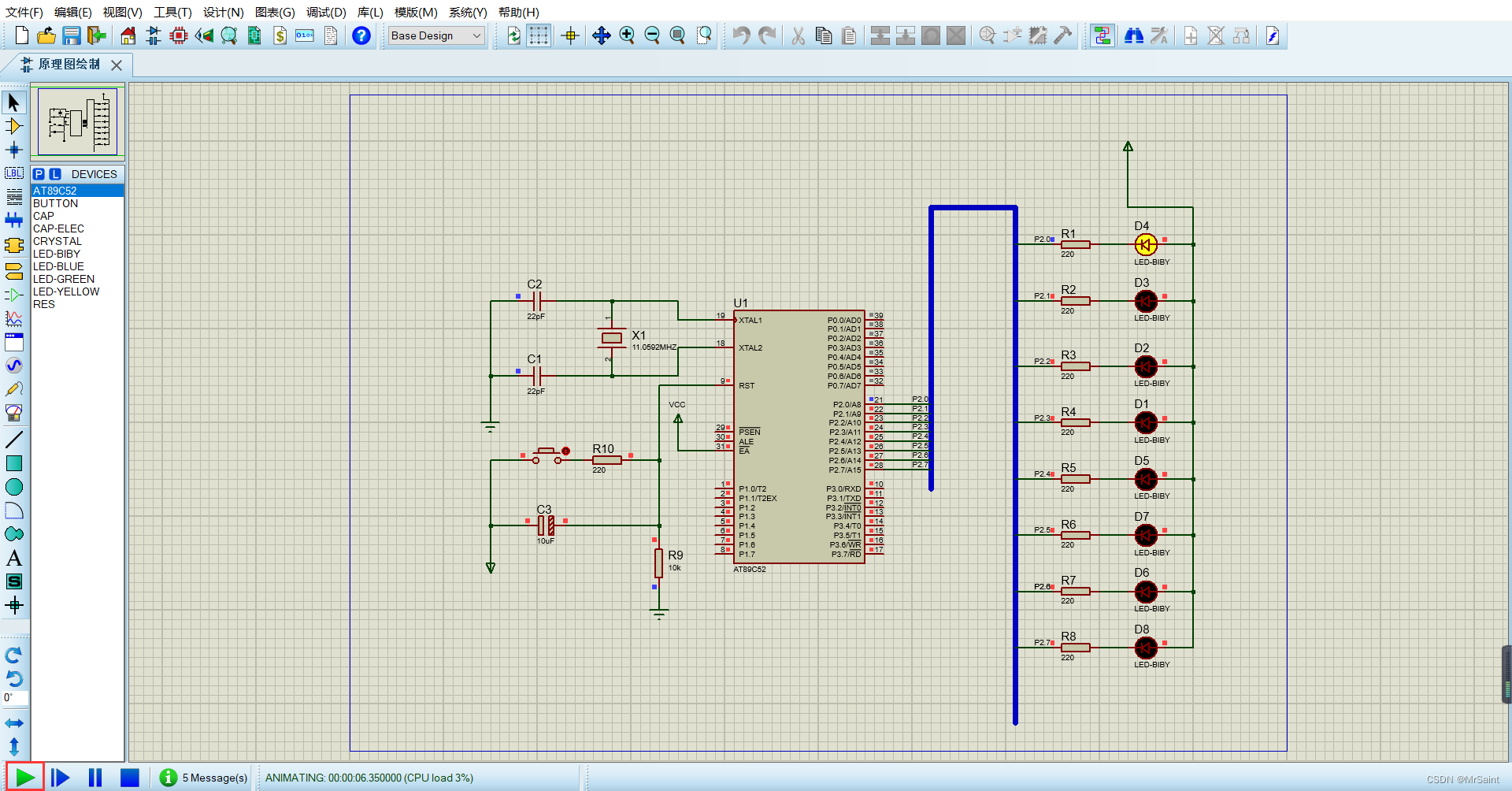

  (1)在仿真软件Proteus中绘制实验原理图。
在这里插入图片描述

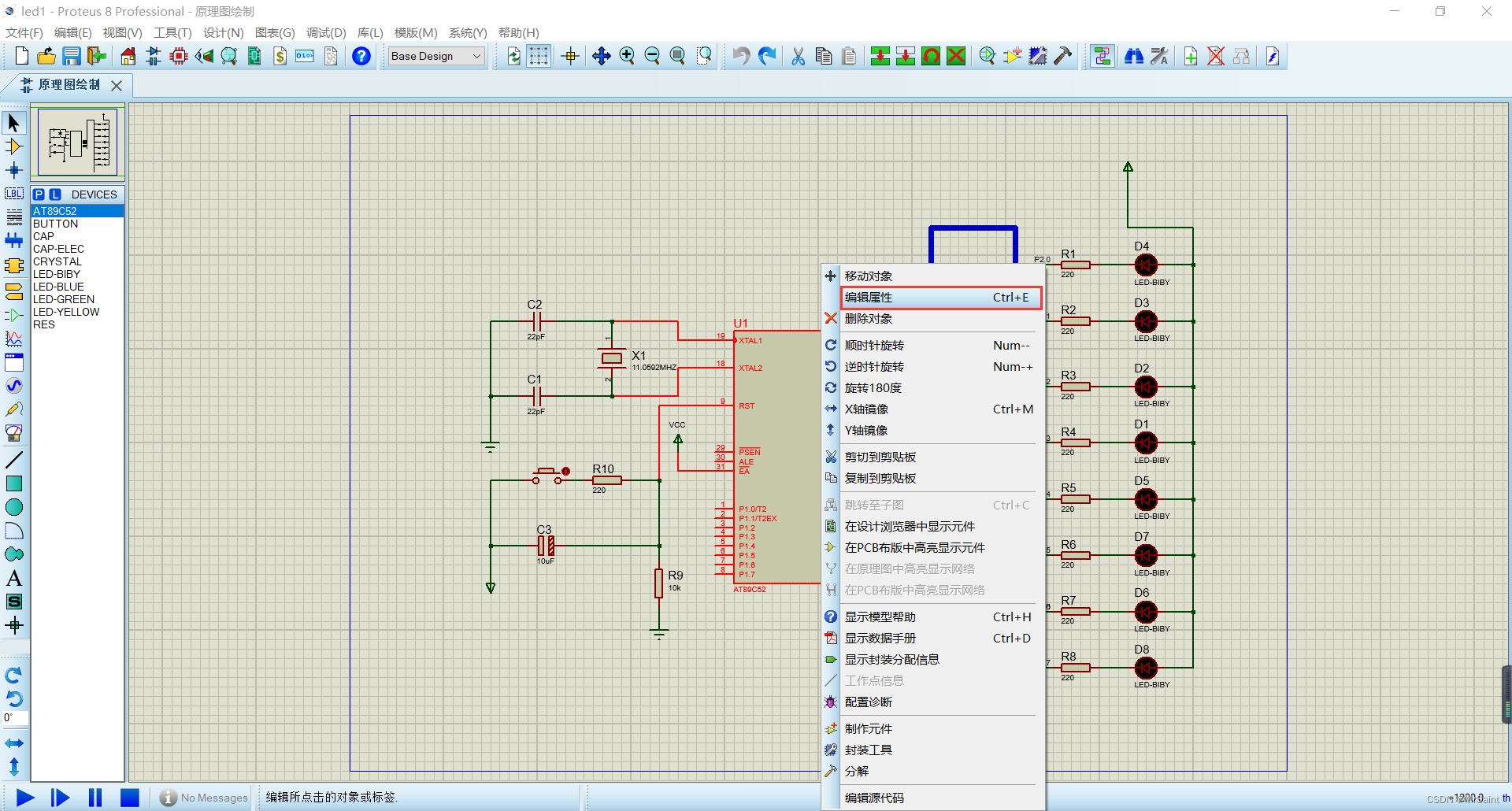

  (2)右键核心开发板,点击编辑属性,或者直接快捷键Ctrl + E,打开编辑元件。
在这里插入图片描述

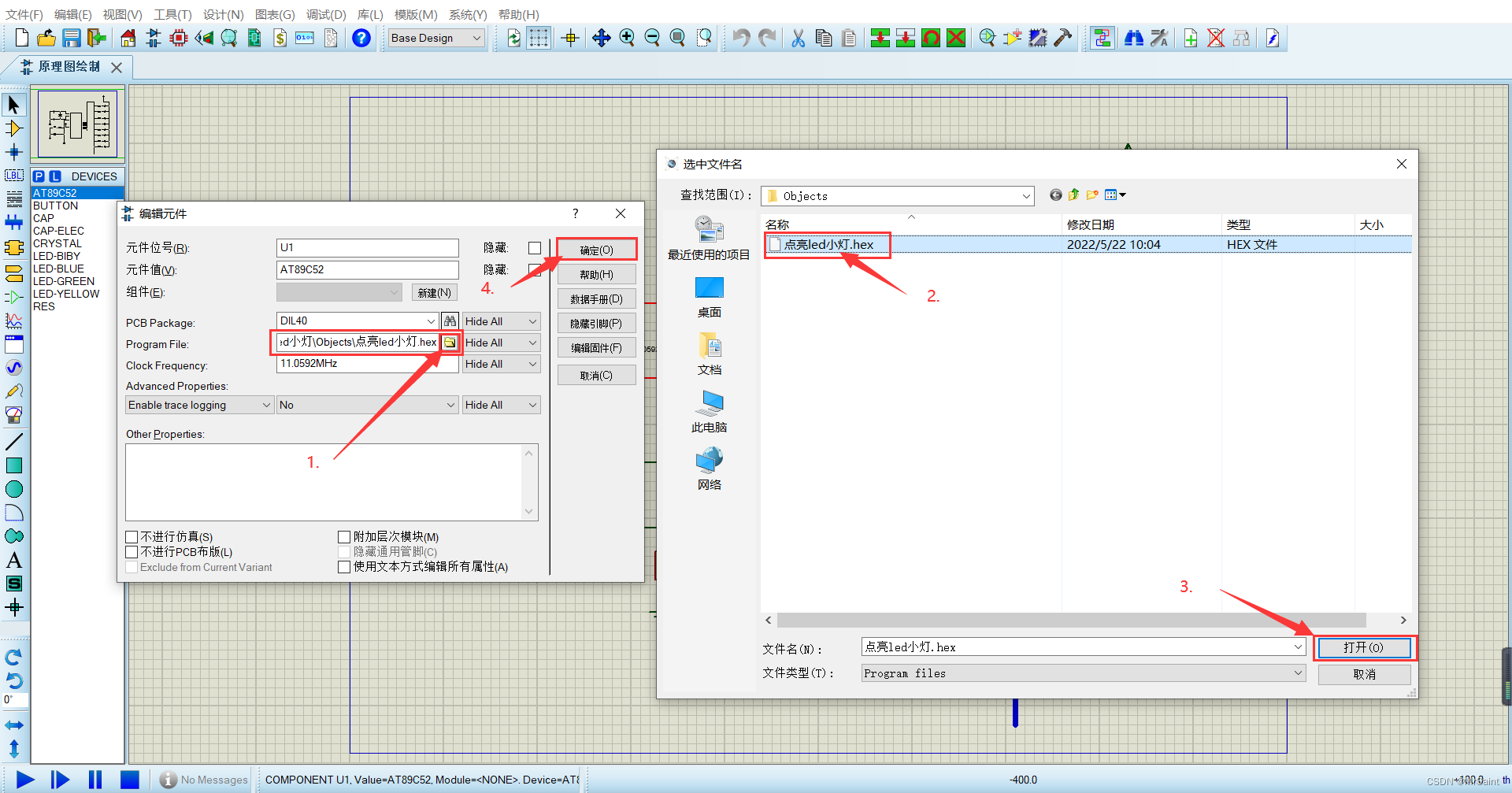

  (3)点击在Program File 一栏后面的黄色文件夹,找到并选择工程下生成的.HEX文件,然后点击打开,最后确定。
在这里插入图片描述
  (4)点击在左下角的运行键,看到以下仿真效果,证明达到实验要求。
在这里插入图片描述
  注意:可能会出现效果不理想,这很正常,证明代码虽然没有问题,但可能出现逻辑错位等问题,找到问题并解决它,这是必由之路。

3.使用STC-ISP软件向开发板烧录程序并观察现象

  步骤如下:
  (1)打开烧录软件STC-ISP。
  (2)设置单片机型号。
  (3)设置连接单片机的串口。
  (4)打开程序所对应的.HEX文件。
  (5)点击下载/编程。
  (6)开发板重新上电,等待下载完毕。
  (7)观察现象。

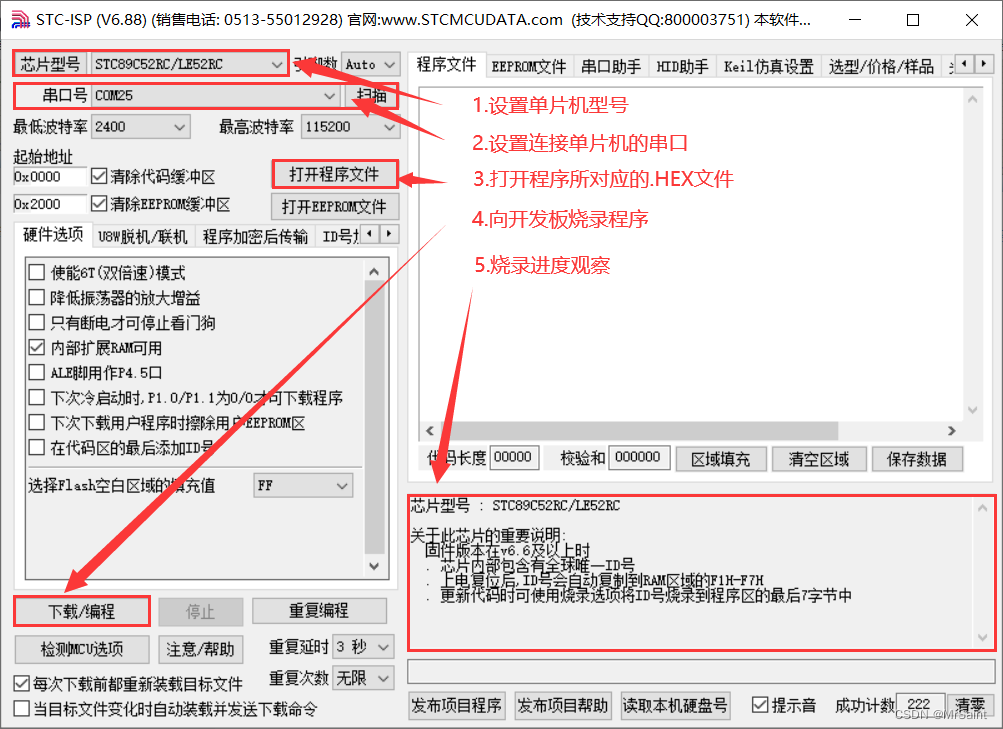

  烧录软件STC-ISP大致使用图示如下:
在这里插入图片描述  注意:单片机型号是根据自己的开发板选择;串口号是根据实验时的具体情况扫描选择。

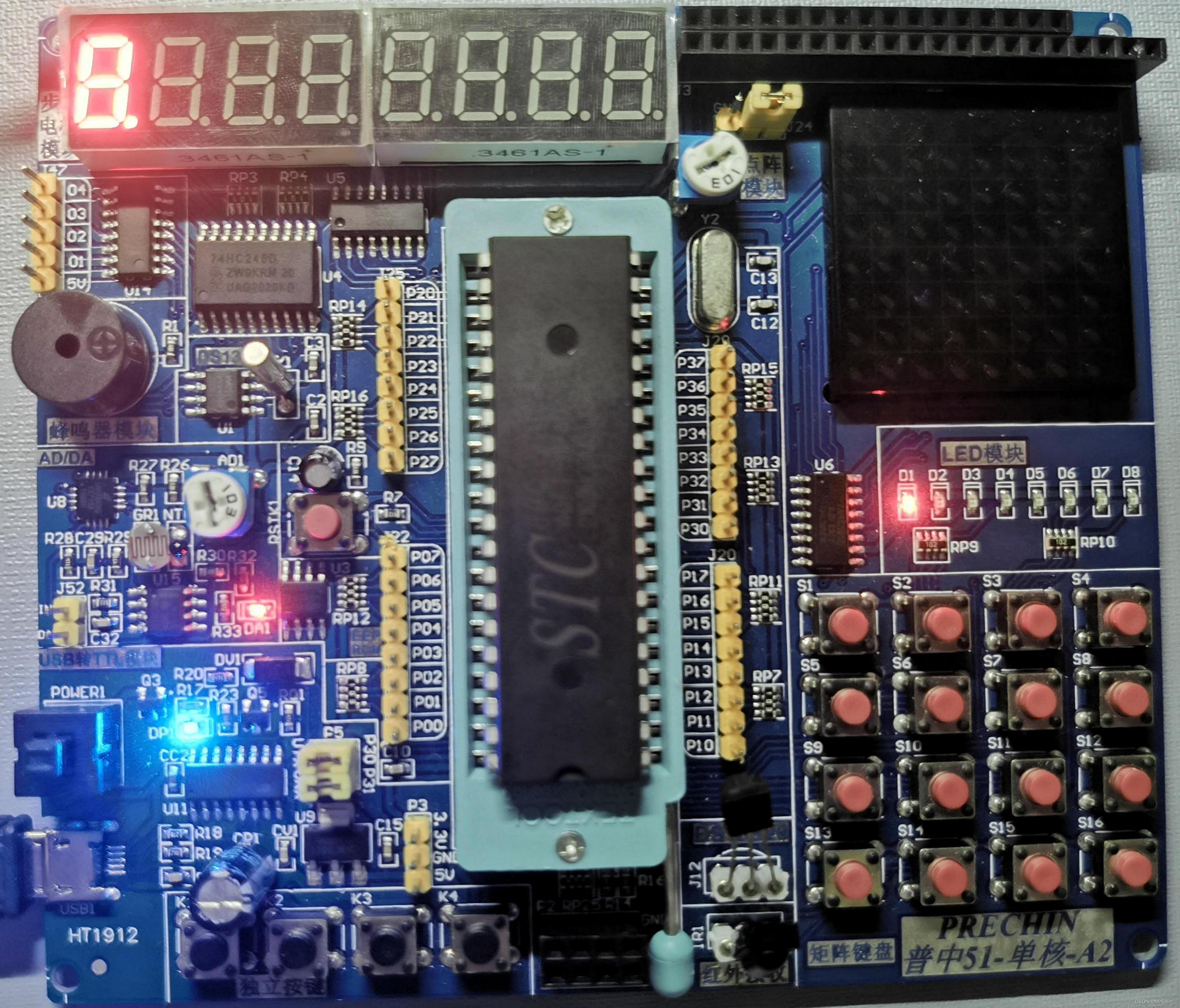

  本次实验观察到的现象如下:

结束语

  好的,一套51单片机的实验流程结束。不负青春,不负韶华,加油!💪
