PowerDesigner导出数据库设计文档

        pd这款软件我之前用来设计数据库的，最近接到一个编写数据库设计文档的任务，222张表，一个个地写显然是不行的。去年刚开始用的时候有个要求就是导出数据库成word，当时还不会，按照网上的教程去操作也没弄出来。昨天花了一个下午终于弄出来了，今天有时间于是记录一下。

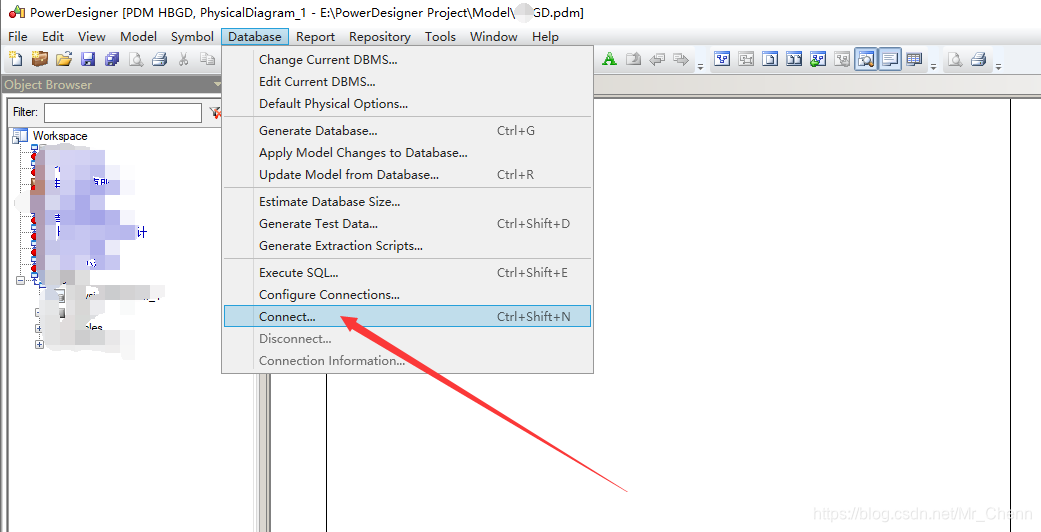

        点击Database》Connect，连接数据库

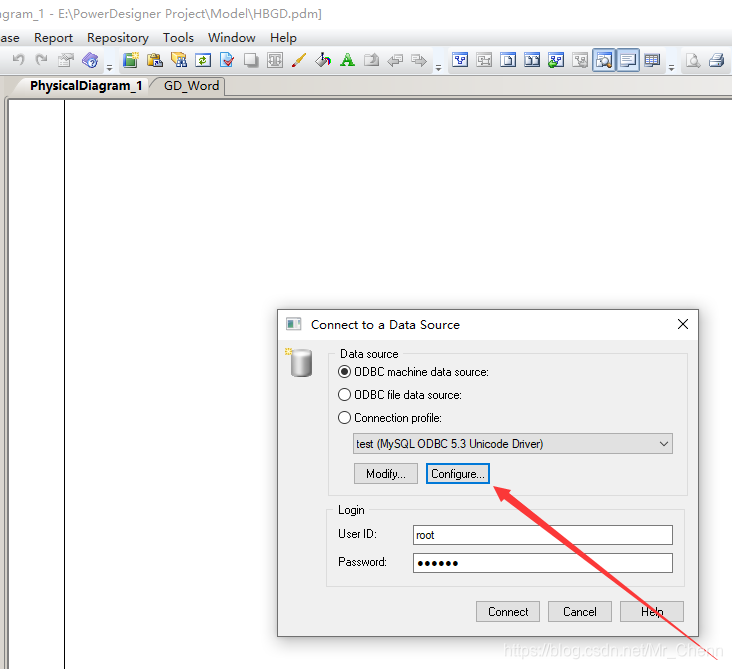

        点击Configure，进入数据库连接配置界面；

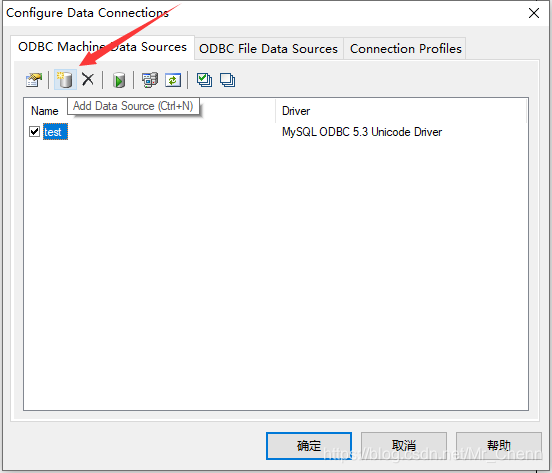

        点击弹窗界面的这个小图标，Add Data Source(Ctrl + N)，

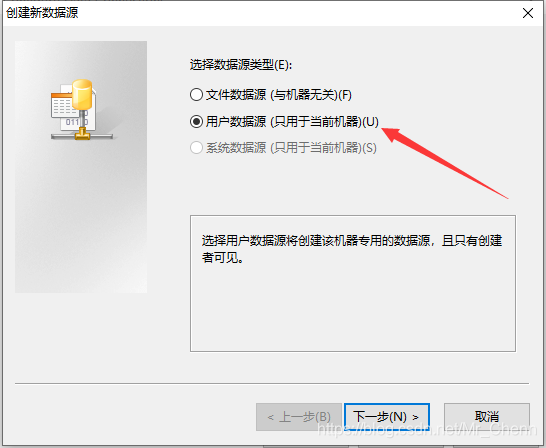

        在点击后的弹窗中选择”用户数据源“，下一步；

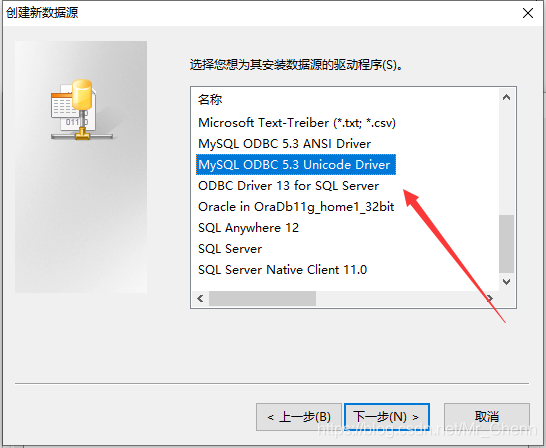

选中MySQL ODBC数据源，这个是需要你安装msi程序后才有的，选中后下一步。相当于mysql给当前系统创建一个连接，安装程序可以自己去官网下载。这里我下好了，百度云分享出来

链接：https://pan.baidu.com/s/174w7SCVTXf-G3dmUMa2N1A         提取码：d2aq

下载好后安装一路next，那么在powerdesigner中创建新数据源就会有MySql ODBC的驱动程序可选。选中后，下一步；

开始填写连接配置，重要的是地址、端口、用户名、密码，这里填写正确后点击向下的按钮就会显示出所有的数据库，选中你向进行逆向的那个，点击OK；

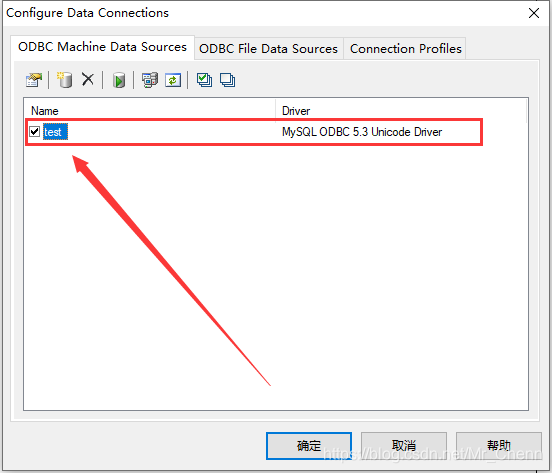

数据源配置好后，点击确定，后面开始从这个数据源建立模型。

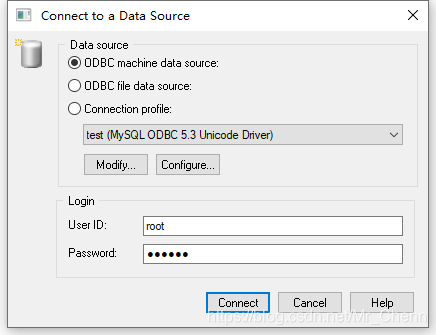

选中我们刚才创建并配置的数据源，输入用户名密码，点击Connect进行连接。

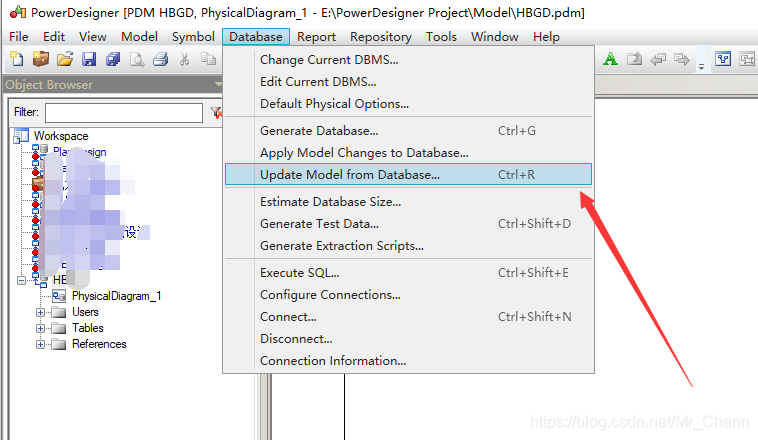

连接好了，点击菜单栏Database》Update Model from Database.

还是刚才的数据源，确定。

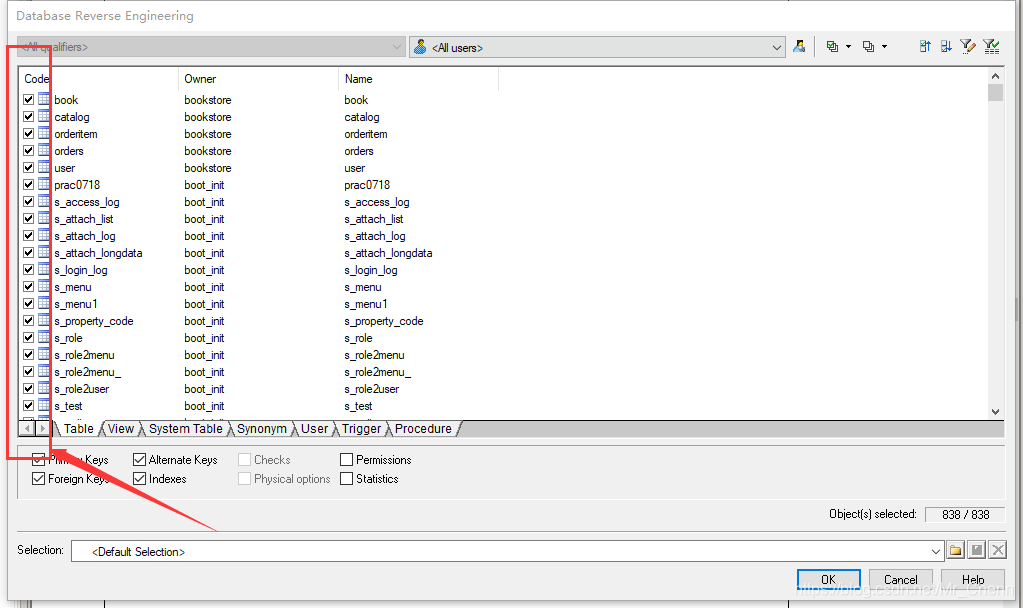

这里就是需要注意的地方了，弹出的窗口中默认会选中你所有的数据库中的所有表。我第一次操作的时候就直接点击”OK"导致从数据库逆向生成模型极慢，而且生成了许多不是我想要的表格。

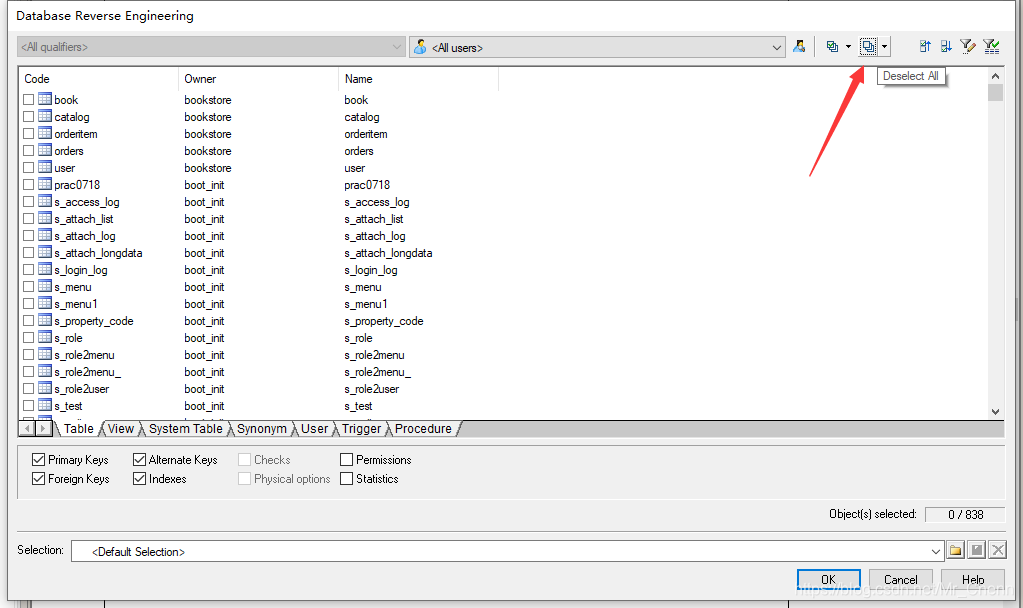

因此建议这里先全部取消选中，点击当前弹窗框顶部按纽栏的Deselect All；

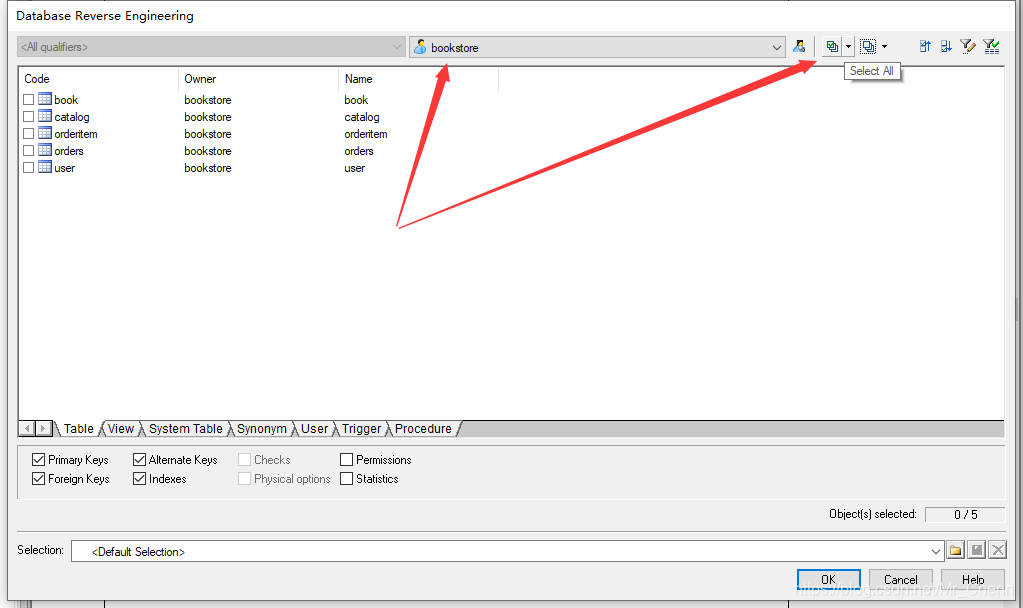

再点击用户下拉框选中你想逆向的数据库，再点击Select All，选中你想逆向的数据库的所有表，点击OK，然后开始进入漫长的等待；

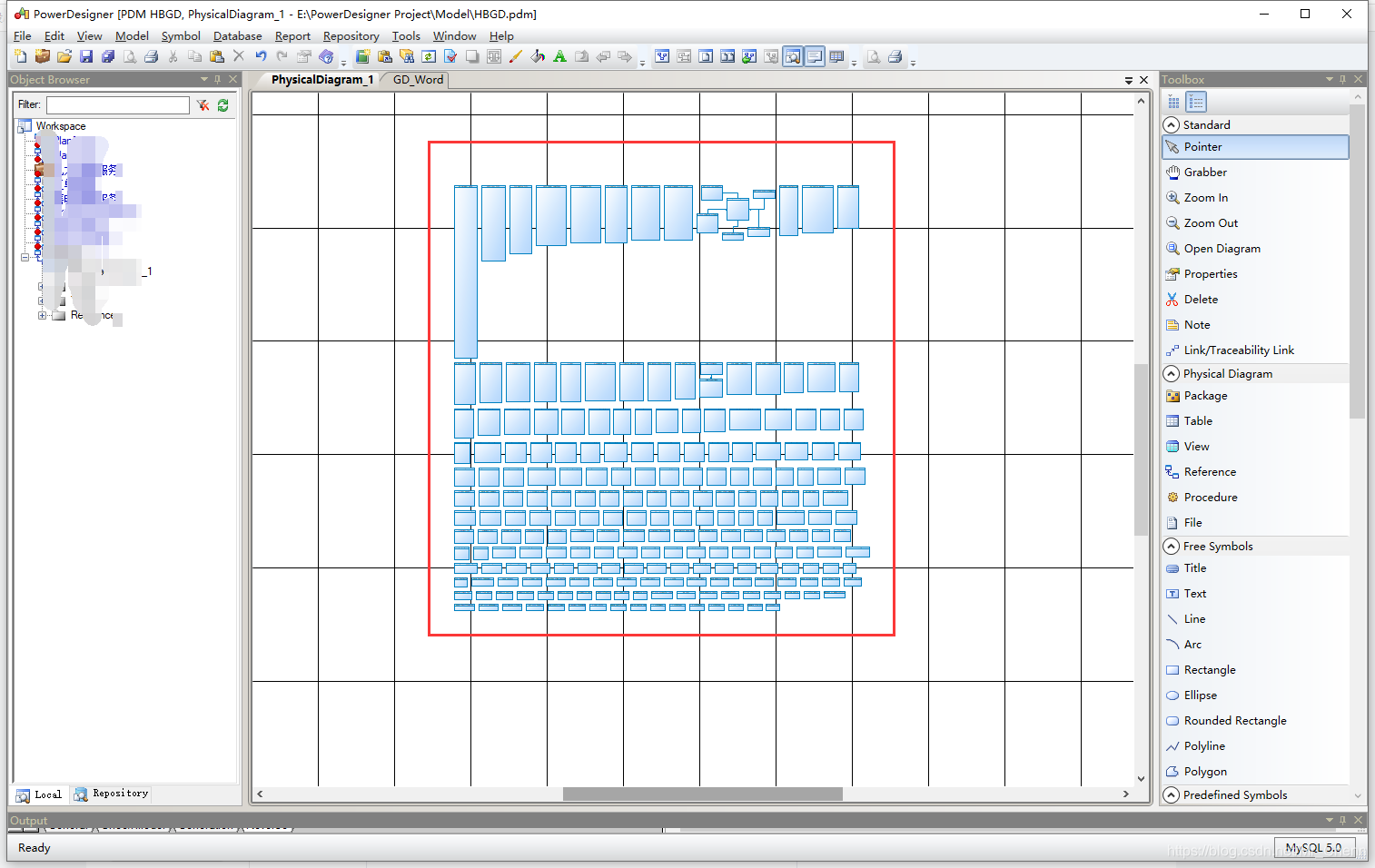

然后完成之后就是密密麻麻的表格了。

到这里，从数据库逆向建模的部分就结束了。

后面就是从模型生成数据库文档的步骤了：

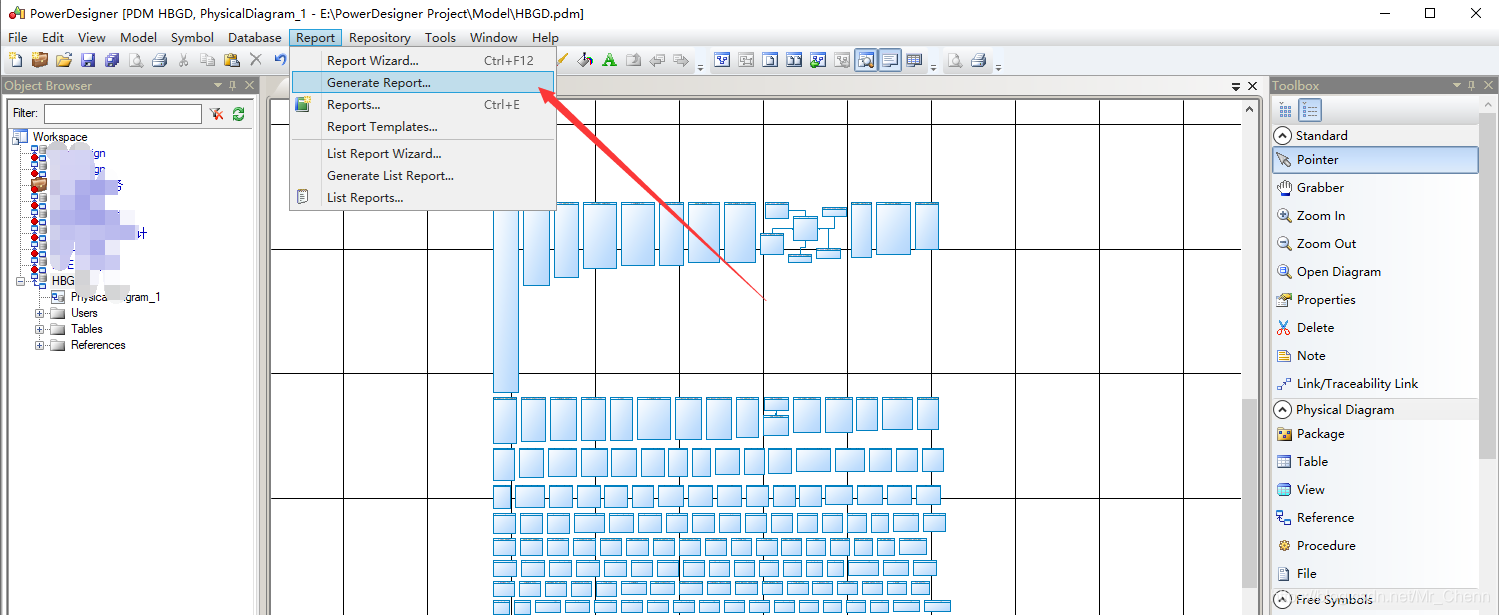

菜单栏》Report》Generate Report...

这里其实向上面创建配置数据源一样也有比较长的一步路要走，就是要配置你所导出的文档的格式，在powerdesigner里成为导出模板（Report Template)，我刚开始试着配置了一下，过程太过繁琐，那么有没有别人配置好的导出模板呢？当然是有的，于是去百度搜pd的word导出模板，下载到一个，试着导出后格式还比较符合我想要的，遂拿来就用，这个也分享出来。如果这个导出格式不合你意，可以自己去手动配置一个导出格式，配置方法这里就略了。

链接：https://pan.baidu.com/s/1cx38_xI4GblKFR4CiJ8aDw
提取码：bhcv

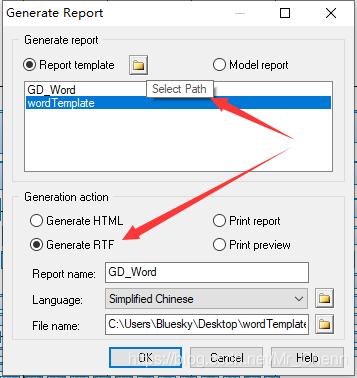

下载好后，点击弹出窗口的Select Path选中刚才下载的导出模板，还有选中Generate RTF，这个可以用word打开。

点击OK，导出到桌面。

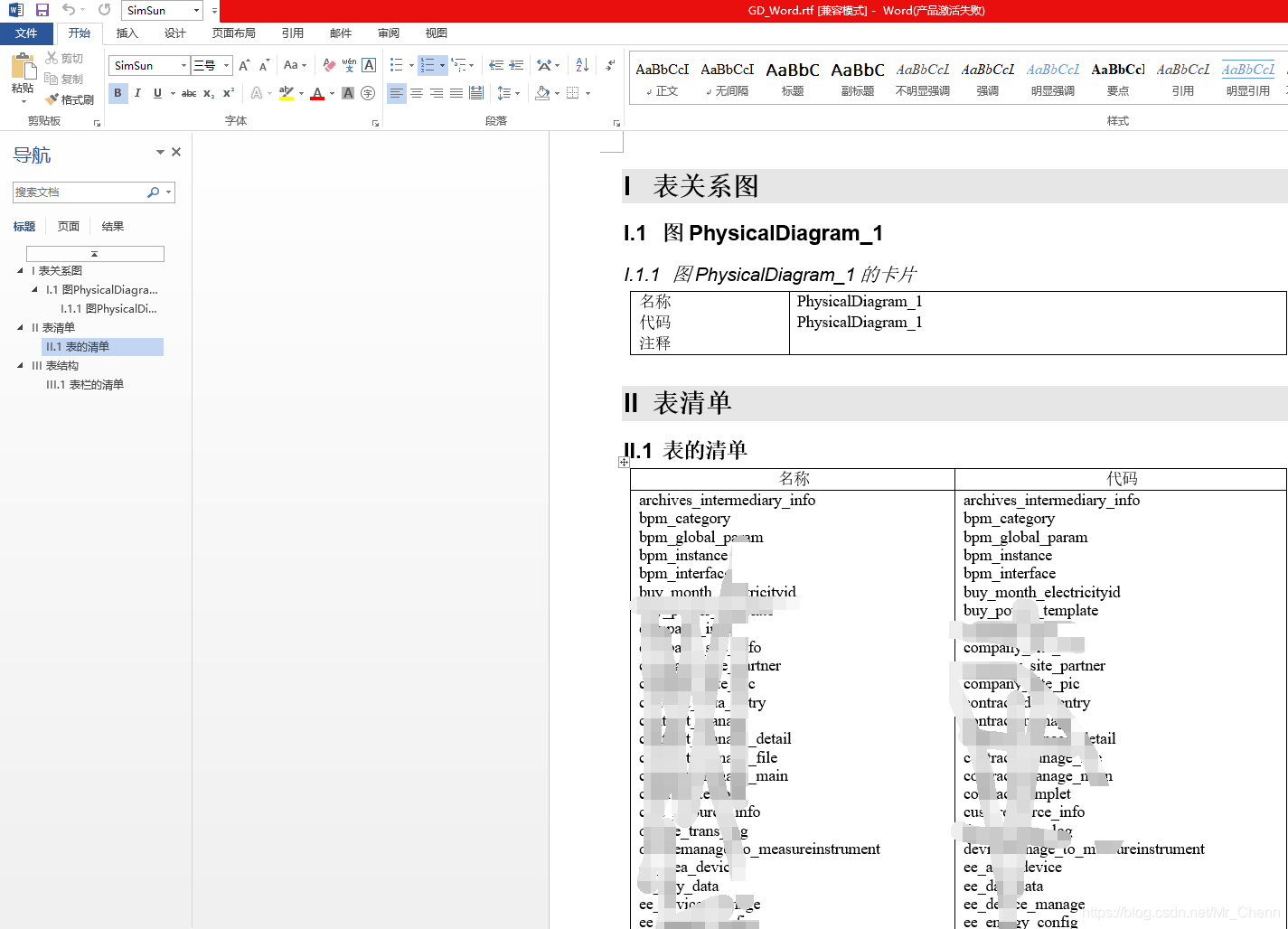

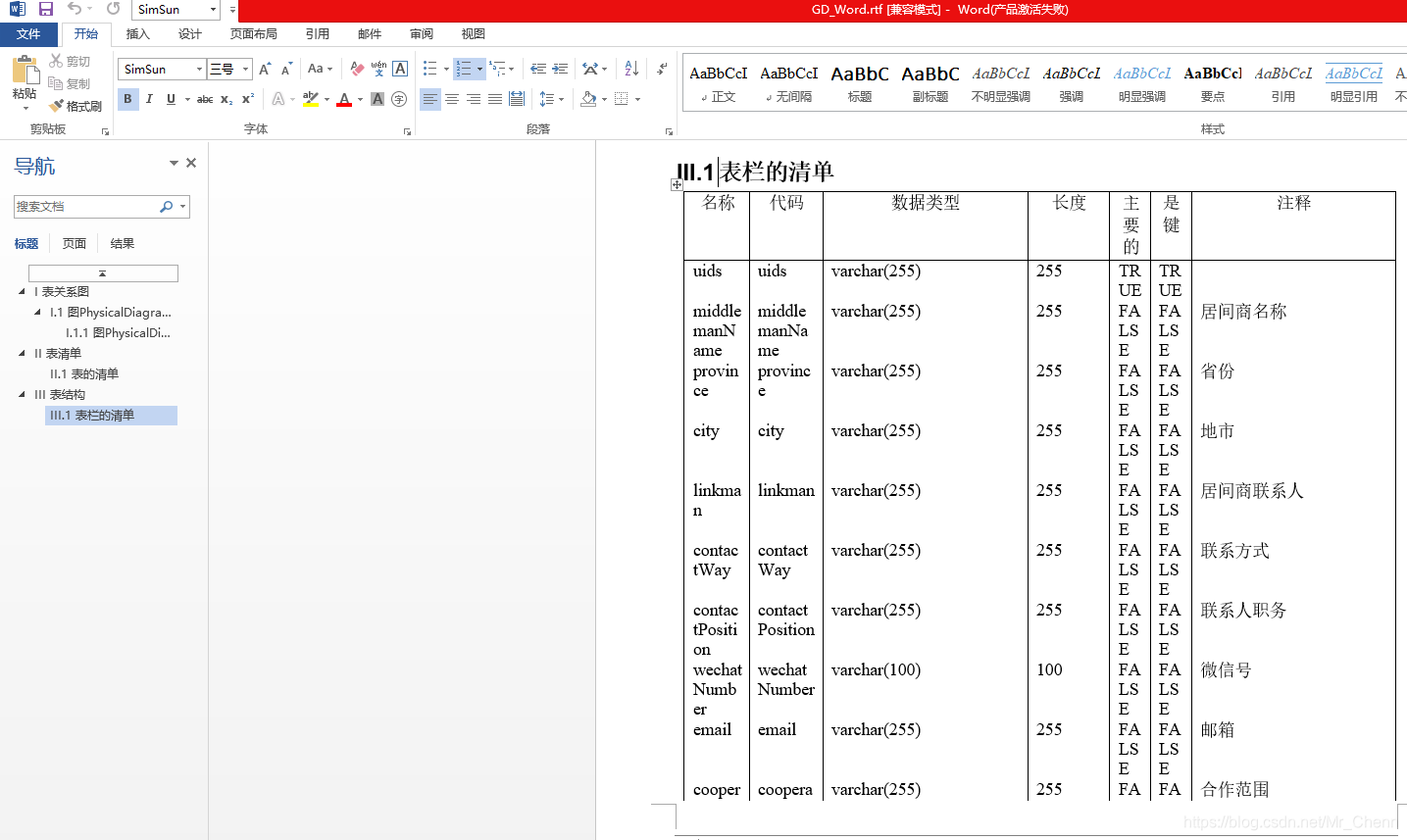

导出后生成的文档部分截图如下：

OK，到这里就大功告成了，在这个基础上稍作修改，提交文档，任务完成。以后再有编写数据库设计文档的要求就可以用这招。
