一、CTK简介
二、CTK下载
三、MSVS编译
四、编译结果

一、CTK简介

CTK是什么

CTK 为支持生物医学图像计算的公共开发包，其全称为 Common Toolkit

CTK 提供了什么

当前，CTK 工作的主要范围包括：

DICOM：提供了从 PACS 和本地数据库中查询和检索的高级类。包含 Qt 部件，可以轻松地设置服务器连接，并发送查询和查看结果。
DICOM Application Hosting：目标是创建 DICOM Part 19 Application Hosting specifications 的 C++ 参考实现。它提供了用于创建主机和托管应用程序的基础设。
Widgets：用于生物医学成像应用的 Qt Widgets 集合。
Plugin Framework：用于 C++ 的动态组件系统，以 OSGi 规范为模型。它支持一个开发模型，在这个模型中，应用程序（动态地）由许多不同（可重用的）组件组成，遵循面向服务的方法。
Command Line Interfaces：一种允许将算法编写为自包含可执行程序的技术，可以在多个终端用户应用程序环境中使用，而无需修改。

CTK的目标

为医学成像提供一组统一的基本功能；
促进代码和数据的交互及结合；
避免重复开发；
在工具包（医学成像）范围内不断扩展到新任务，而不会增加现有任务的负担；
整合并适应成功的解决方案。

二、CTK下载

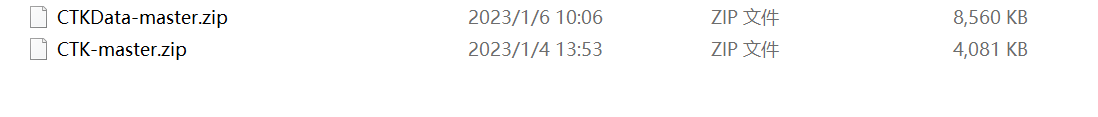

CTK源码下载：https://github.com/commontk/CTK
CTKData源码下载：https://github.com/commontk/CTKData

在这里插入图片描述

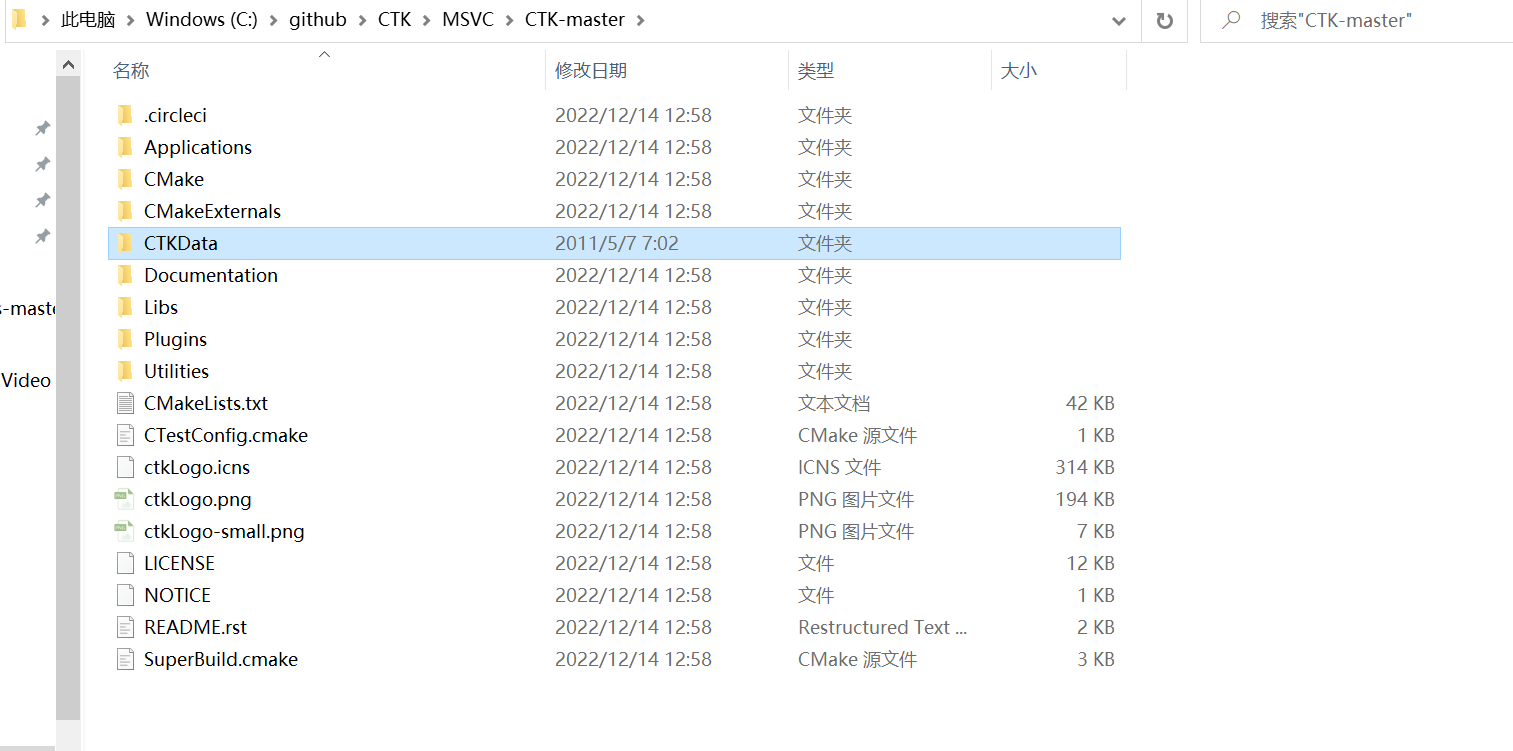

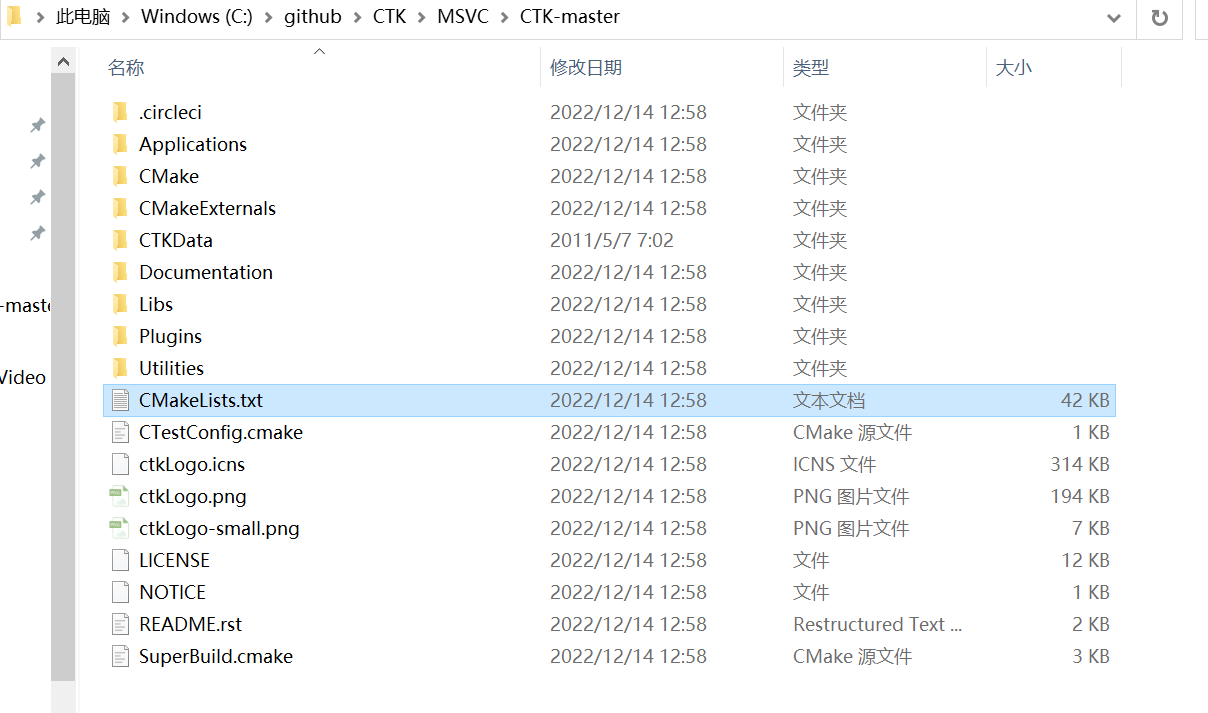

将两个文件分别解压，把CTKData-master复制到CTK-master文件夹中，并将CTKData-master重命名为CTKData

在这里插入图片描述

三、MSVS编译

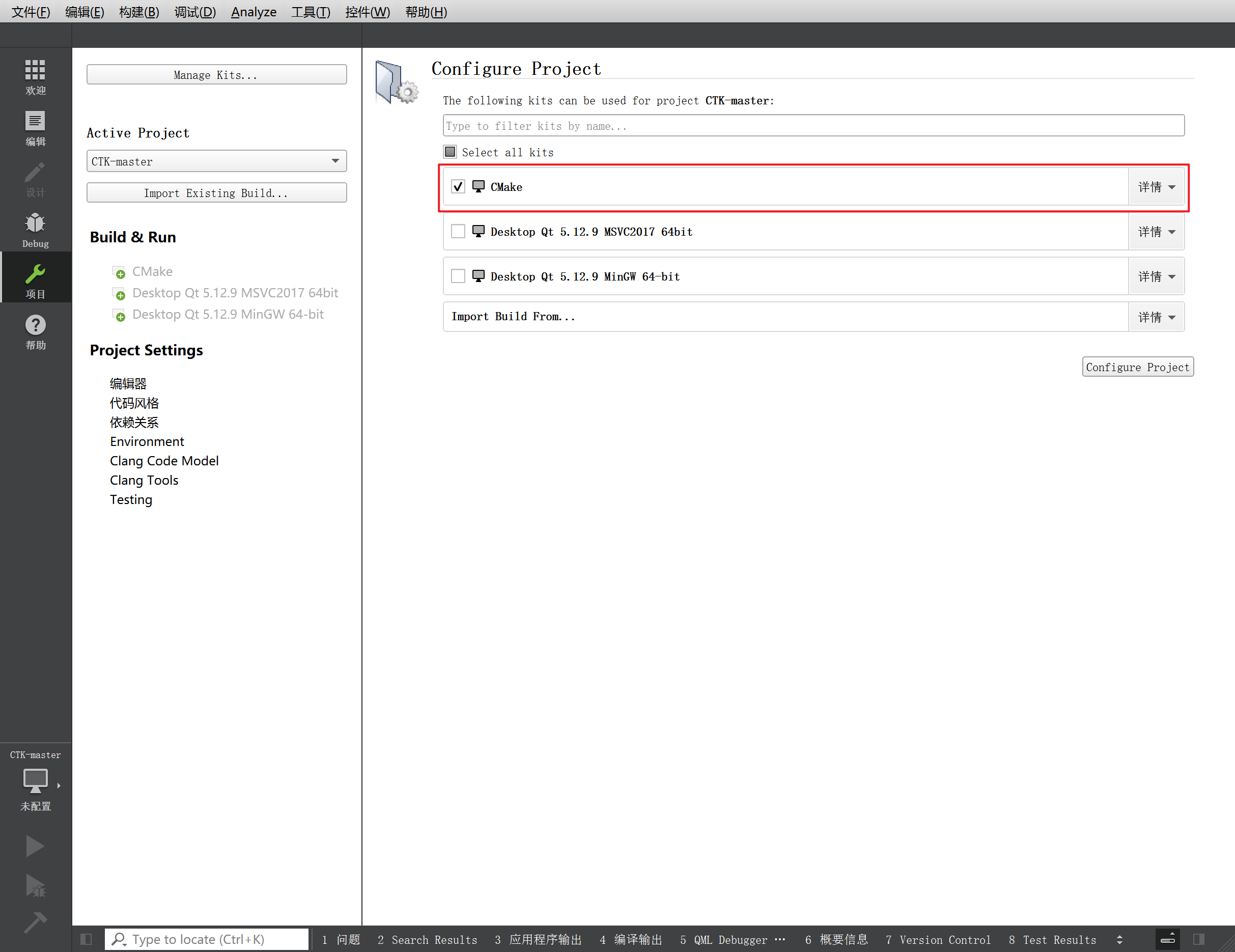

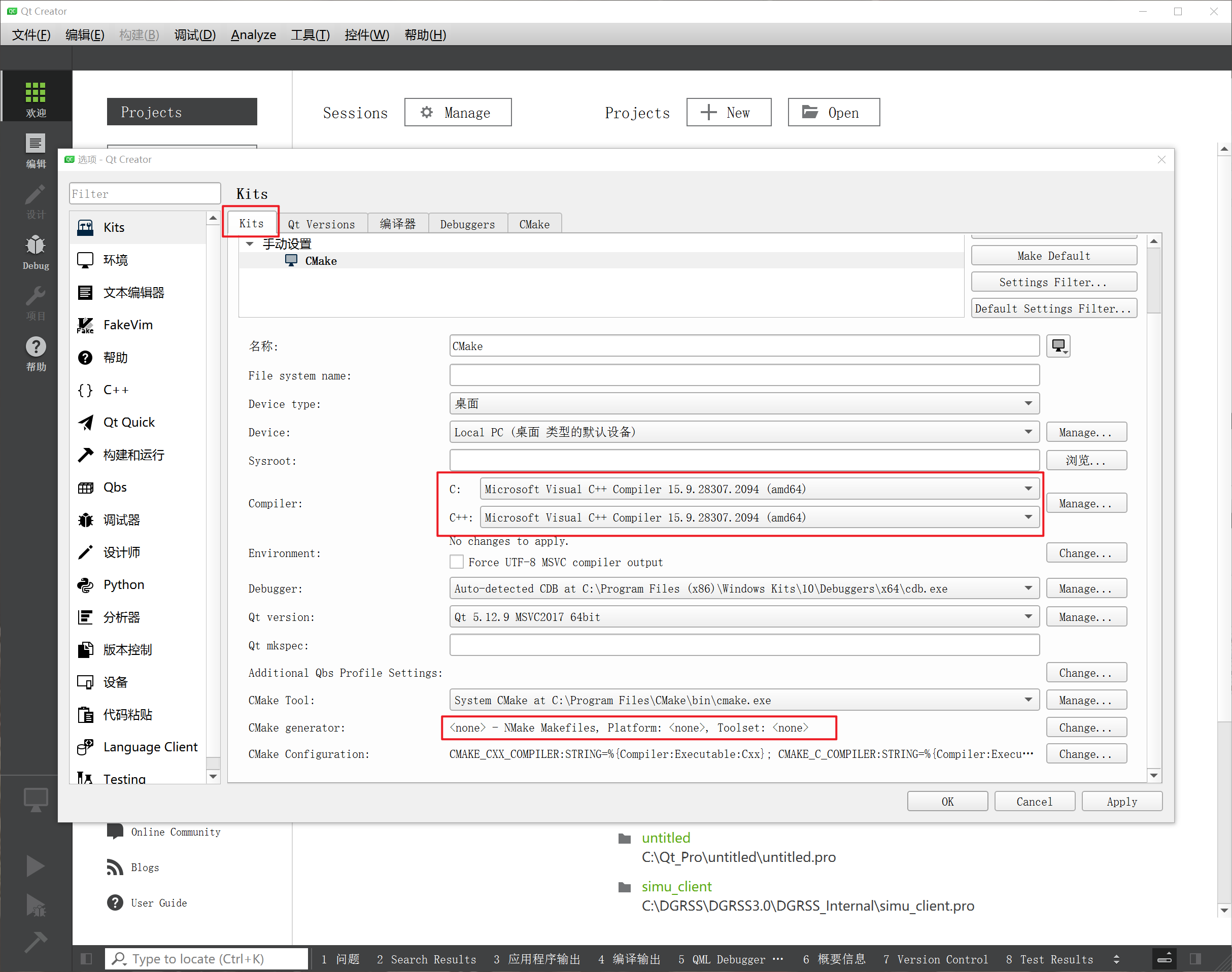

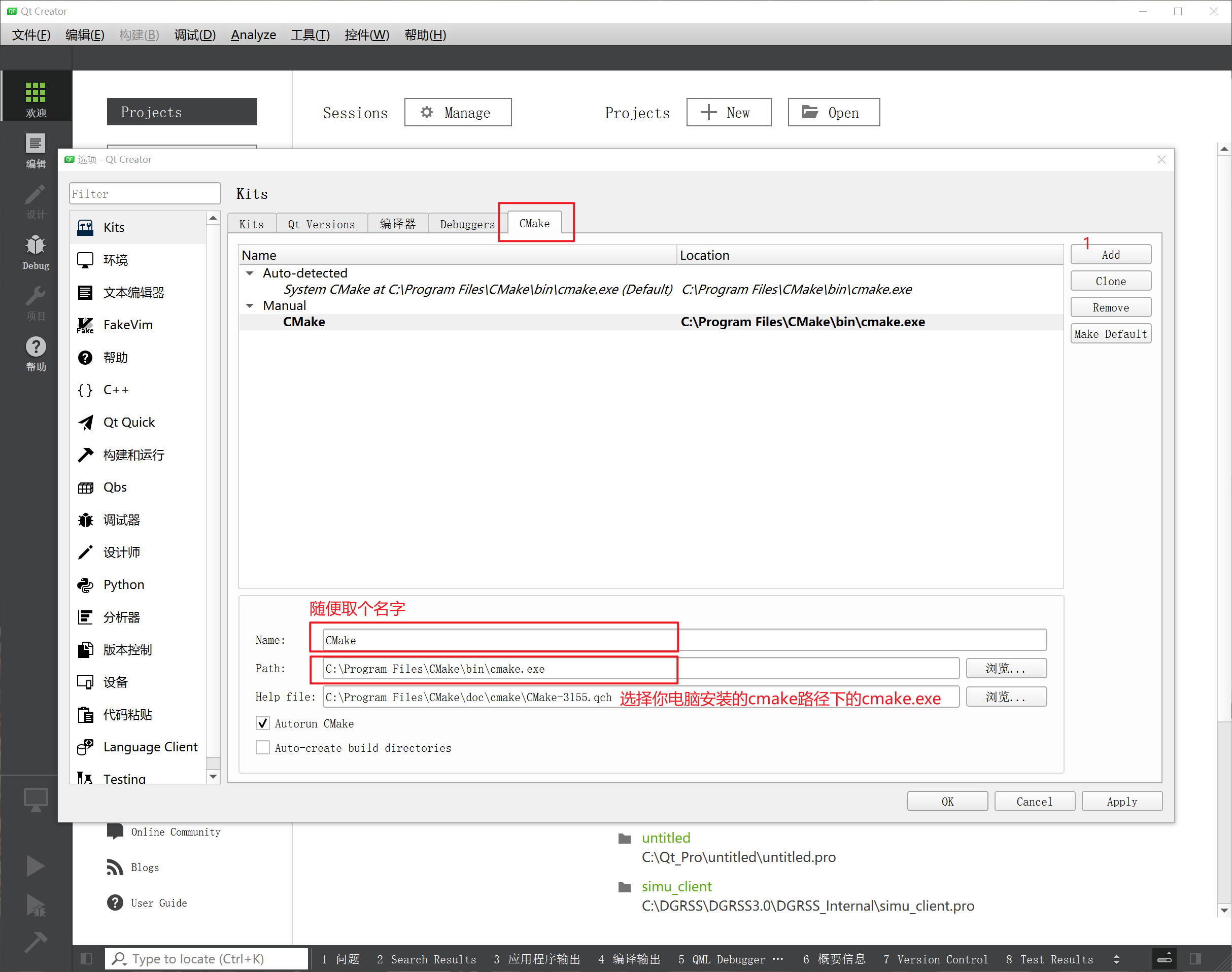

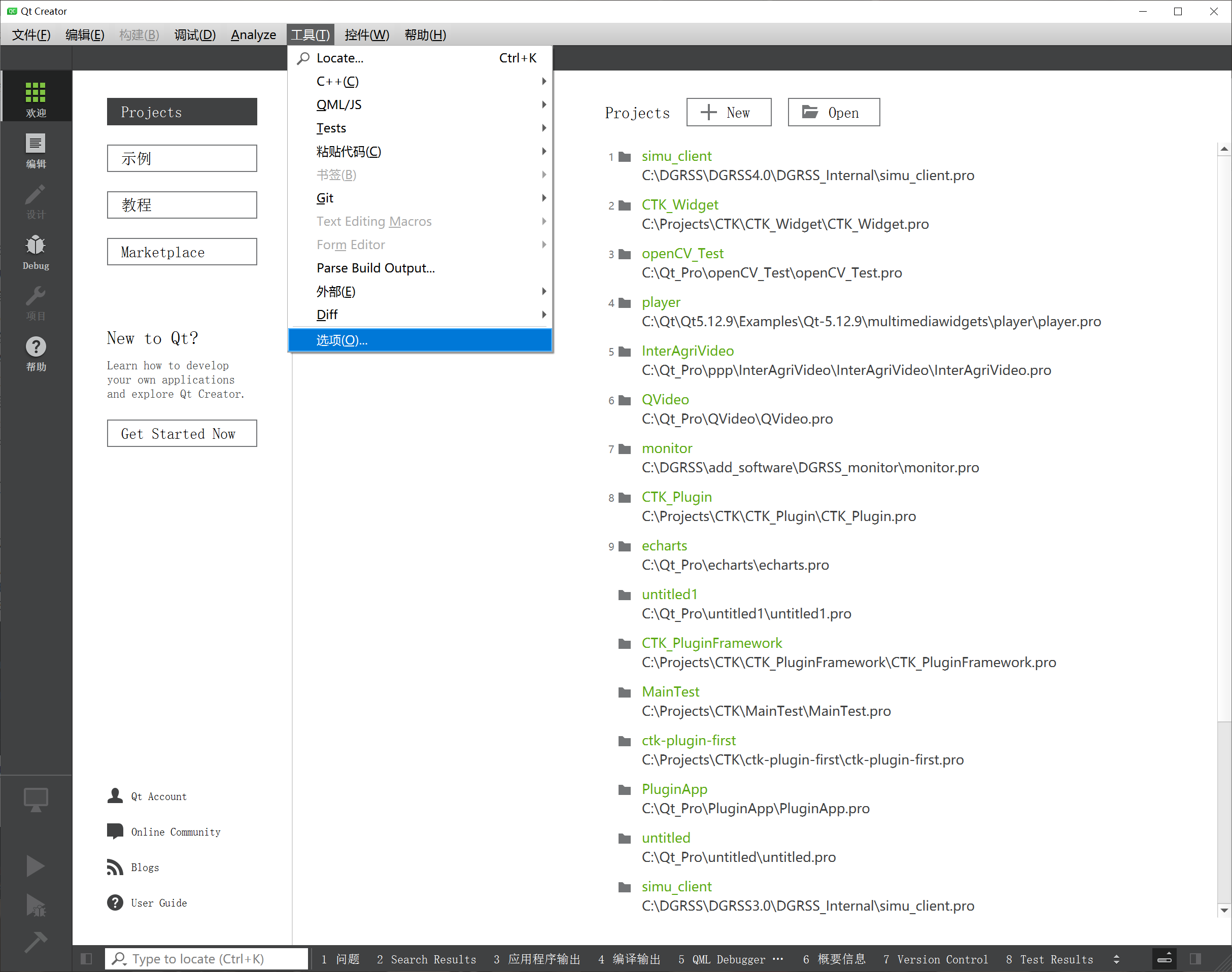

3.1、Qt Creator 下CMake配置

在这里插入图片描述

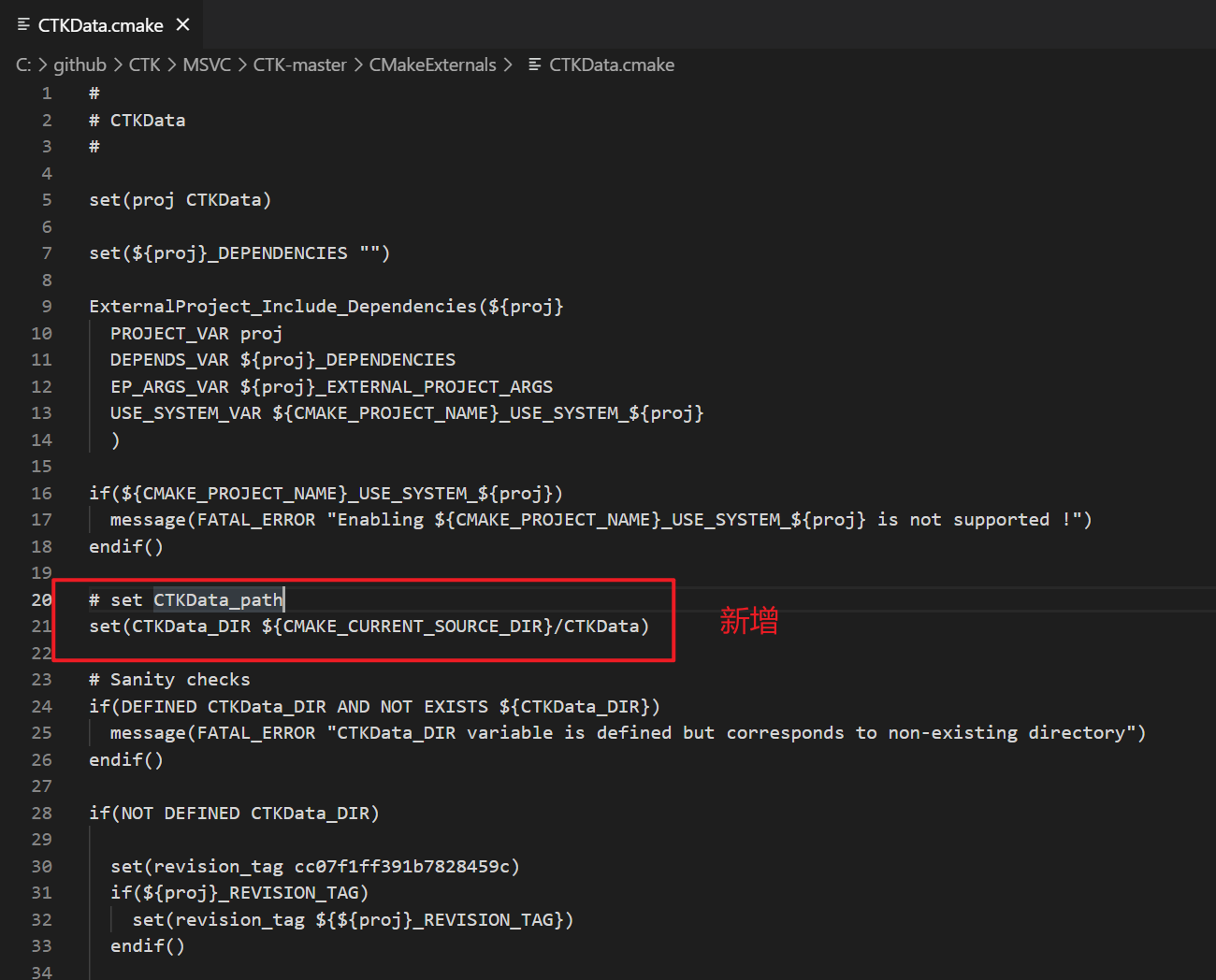

3.2、CTKData配置

为了避免编译的时候去github自动下载，因为经常下载失败导致编译失败，所以我们手动下载CTKData，配置它的路径

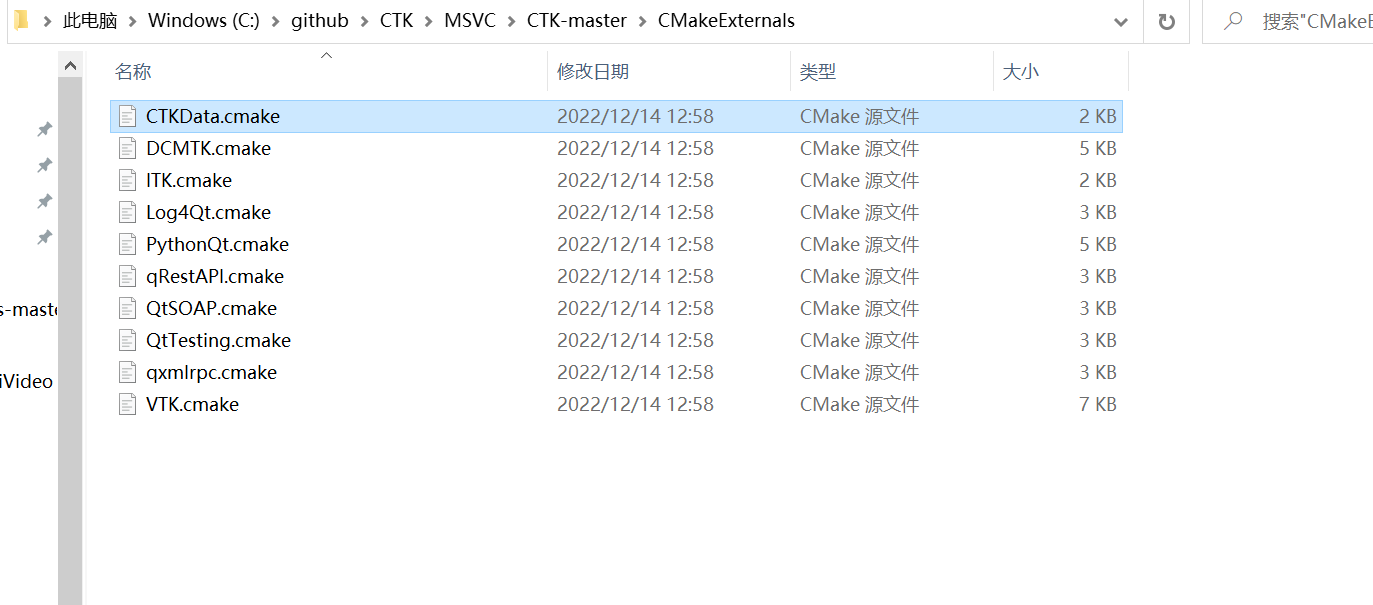

打开CTK-master/CMakeExternals/CTKData.cmake

在这里插入图片描述

3.3、生成库开关配置

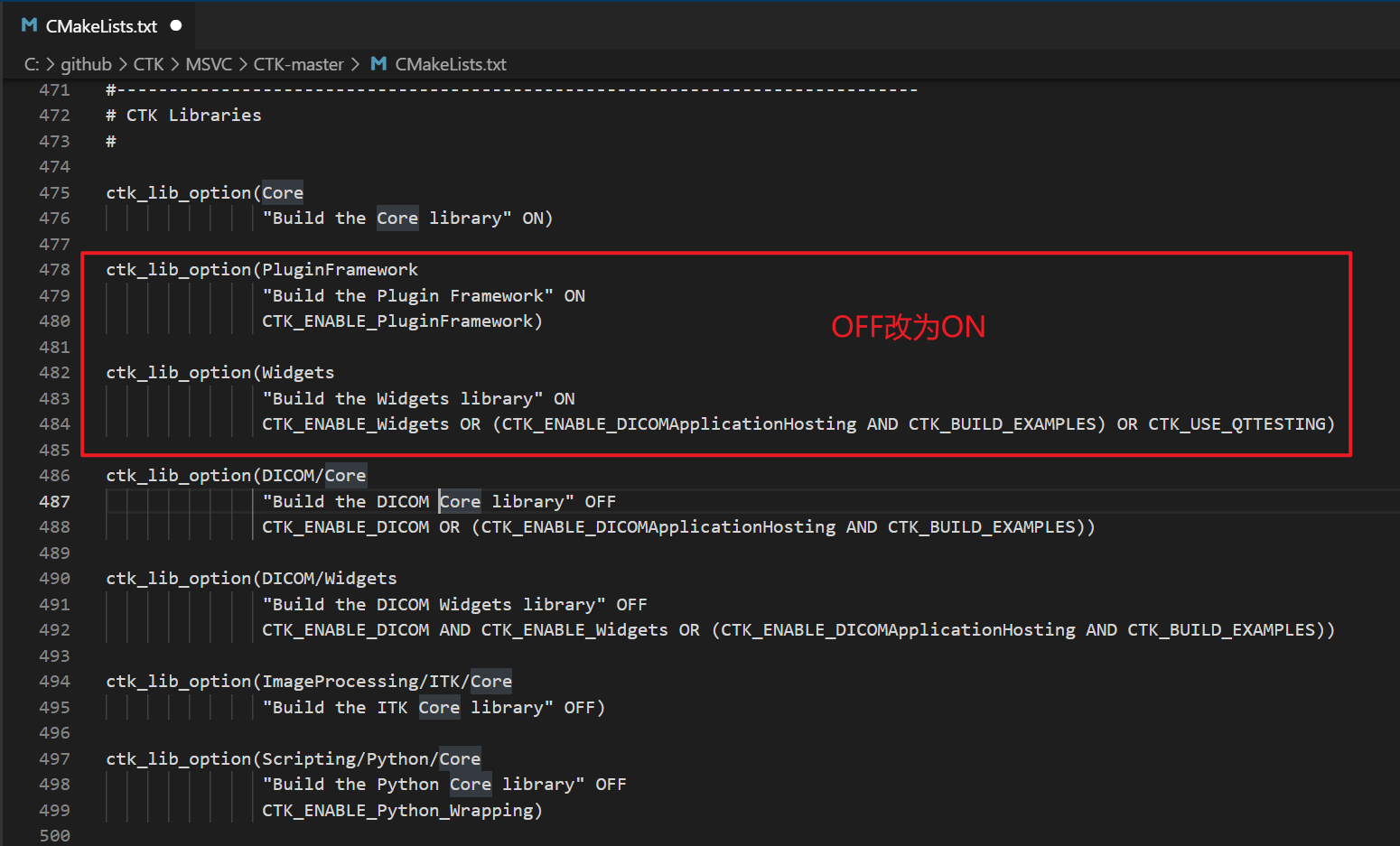

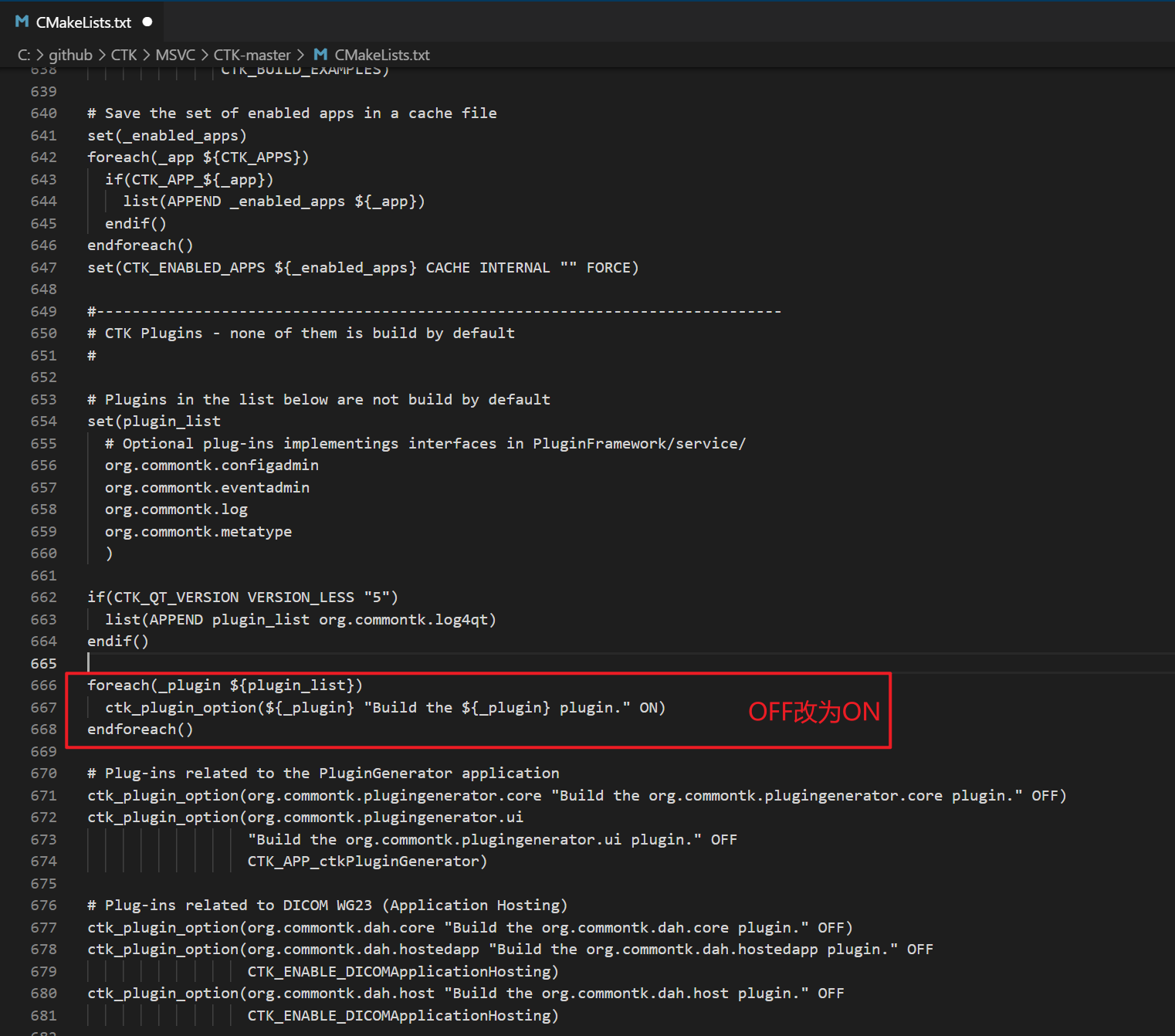

源码默认只编译生成CTKCore.dll，但是我们需要CTKPluginFramework.dll和CTKWidgets.dll等其它库，所以需要我们将编译开关打开

打开CTK-master/CMakeLists.txt

在这里插入图片描述

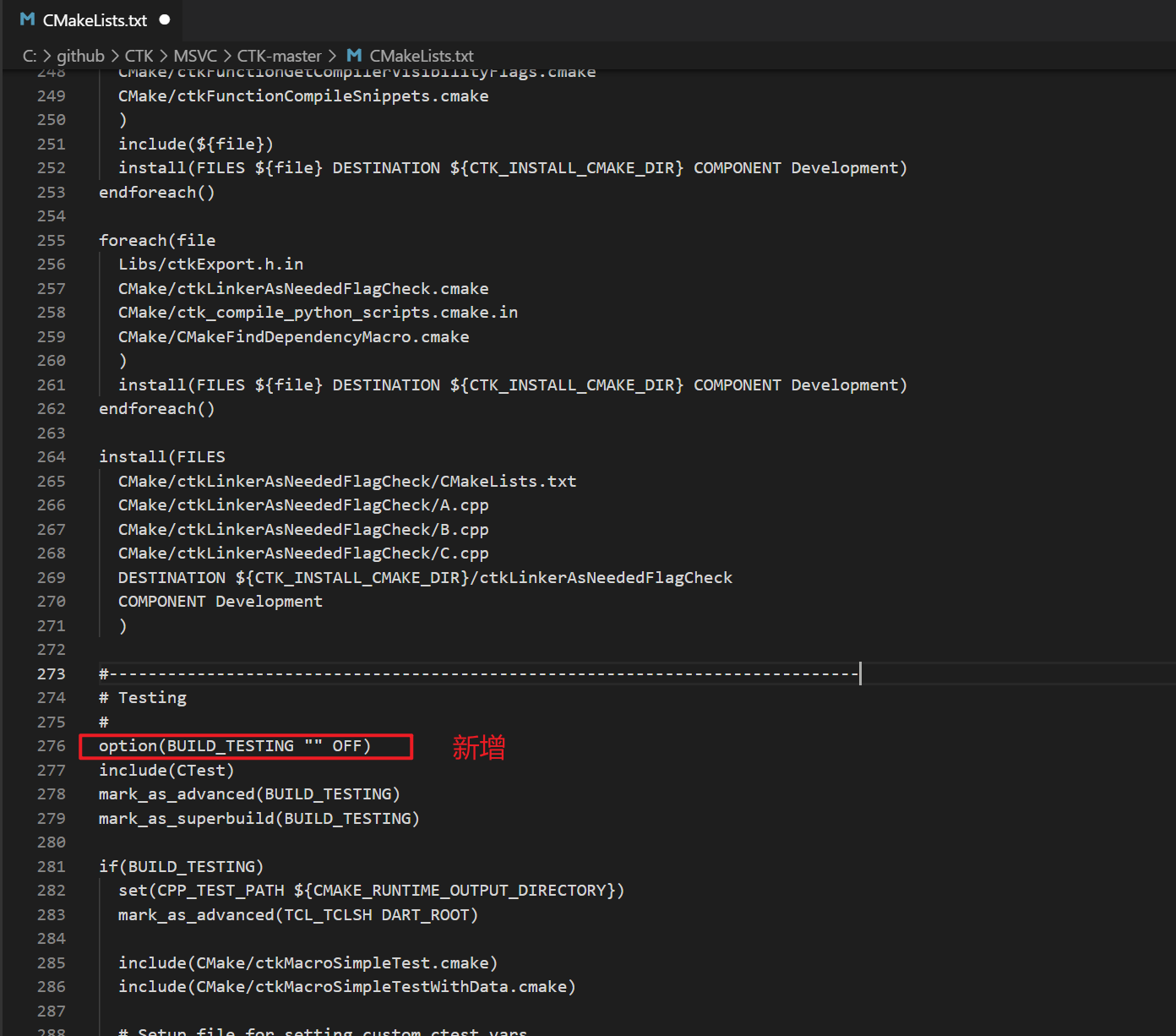

不对CTK进行调试，为了加快编译速度，要关闭BUILD_TESTING，同时不关闭编译还有可能会编译出错

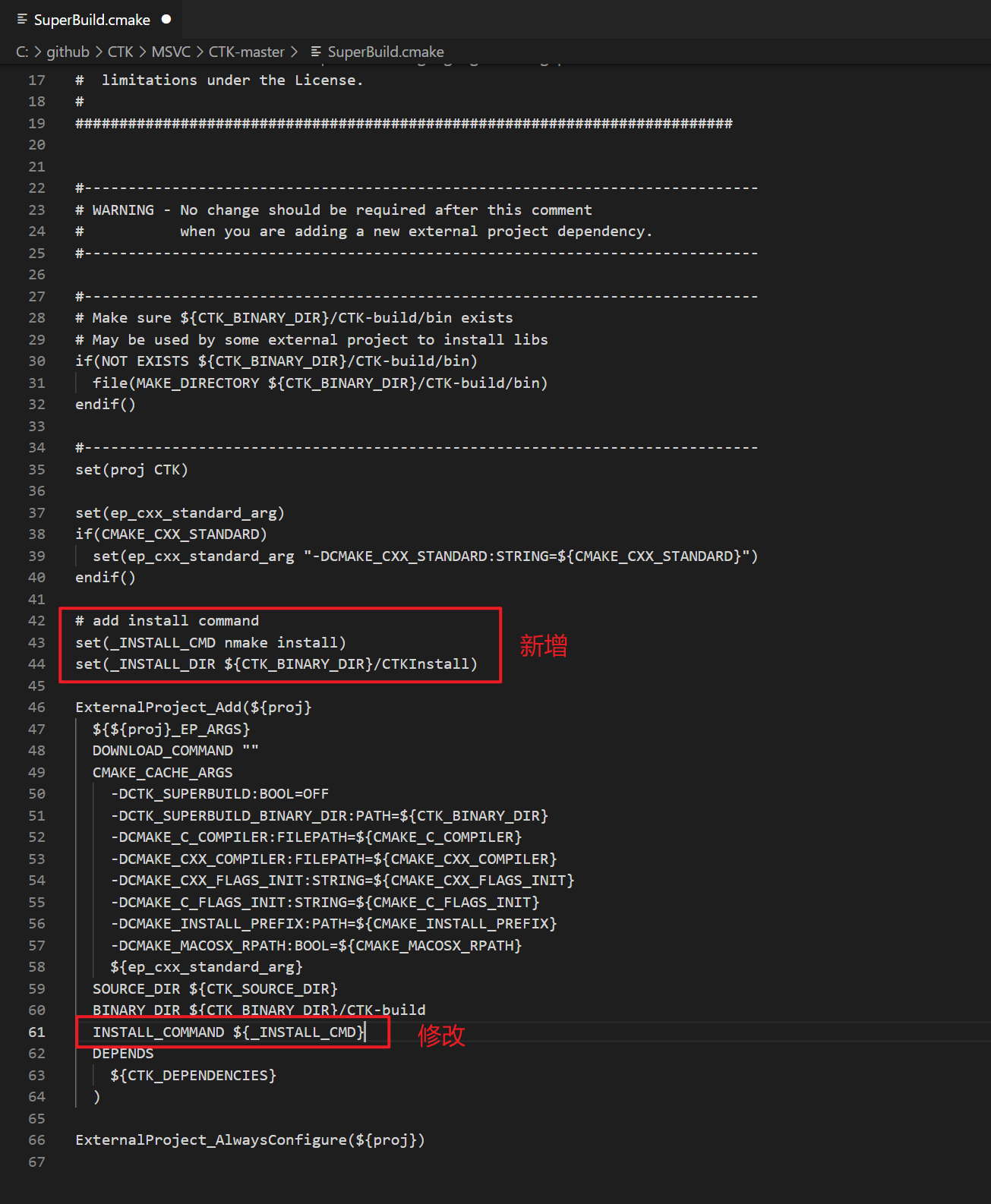

3.4、安装配置

默认配置下CTK在编译时是不会自动安装的，因此需要自己进行安装步骤和安装路径的配置

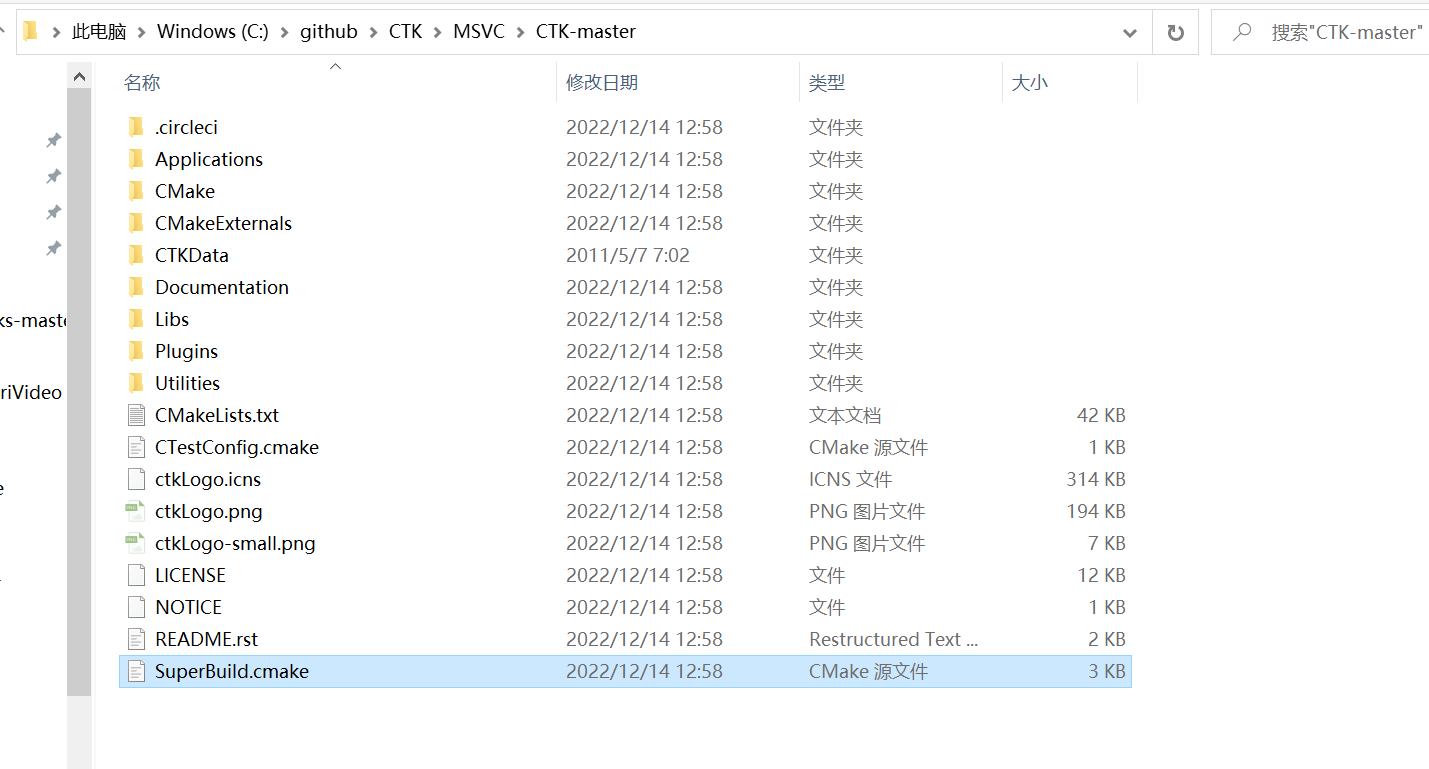

打开CTK-master/SuperBuild.cmake

在这里插入图片描述

3.5、编译

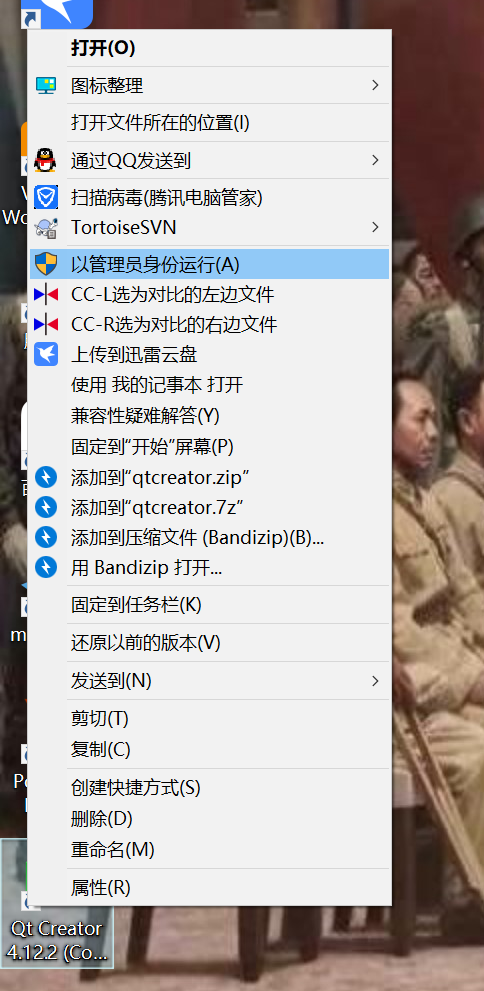

以管理员身份运行 Qt Creator ！！！

在这里插入图片描述

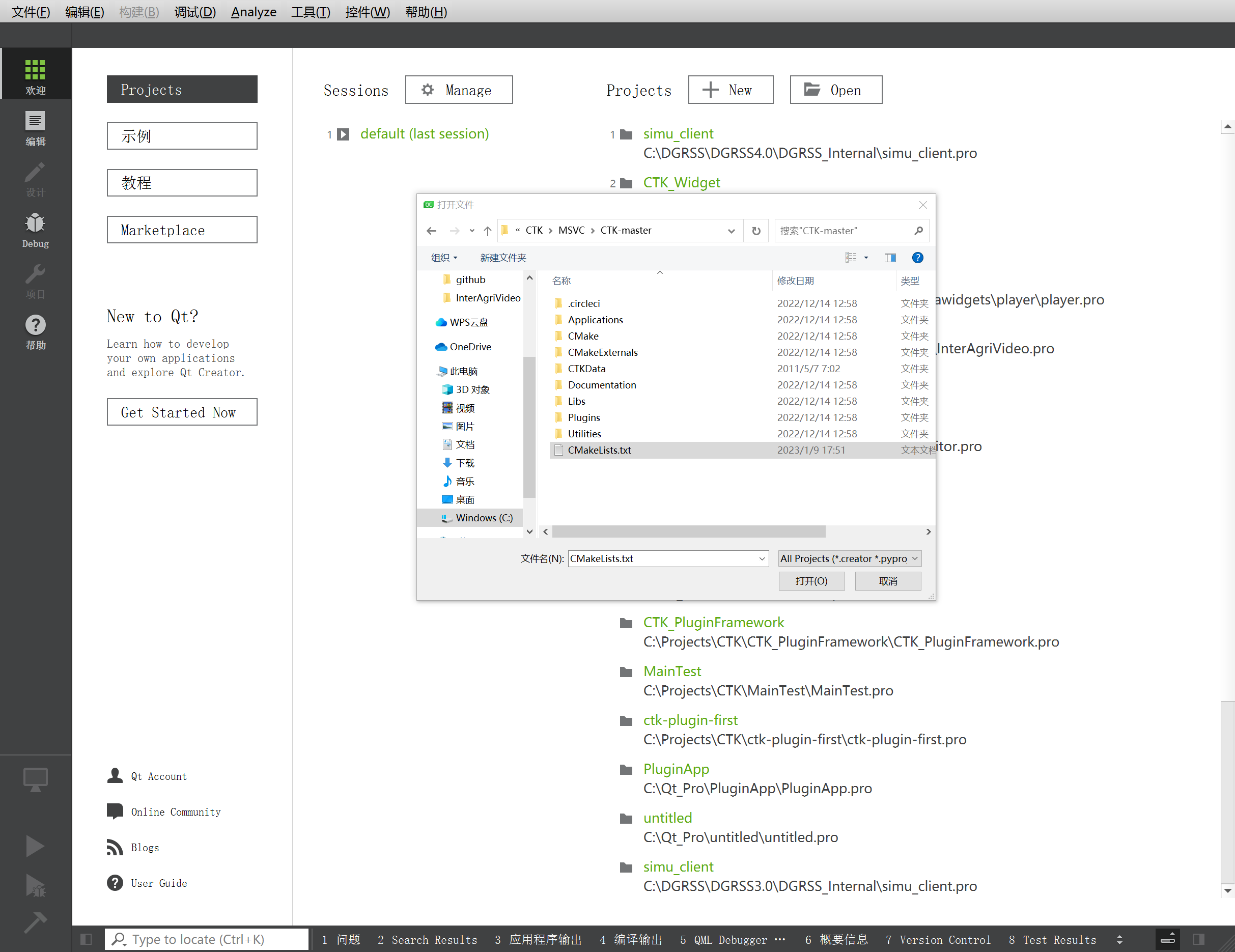

用 Qt Creator 打开 CTK-master/CMakeLists.txt

在这里插入图片描述

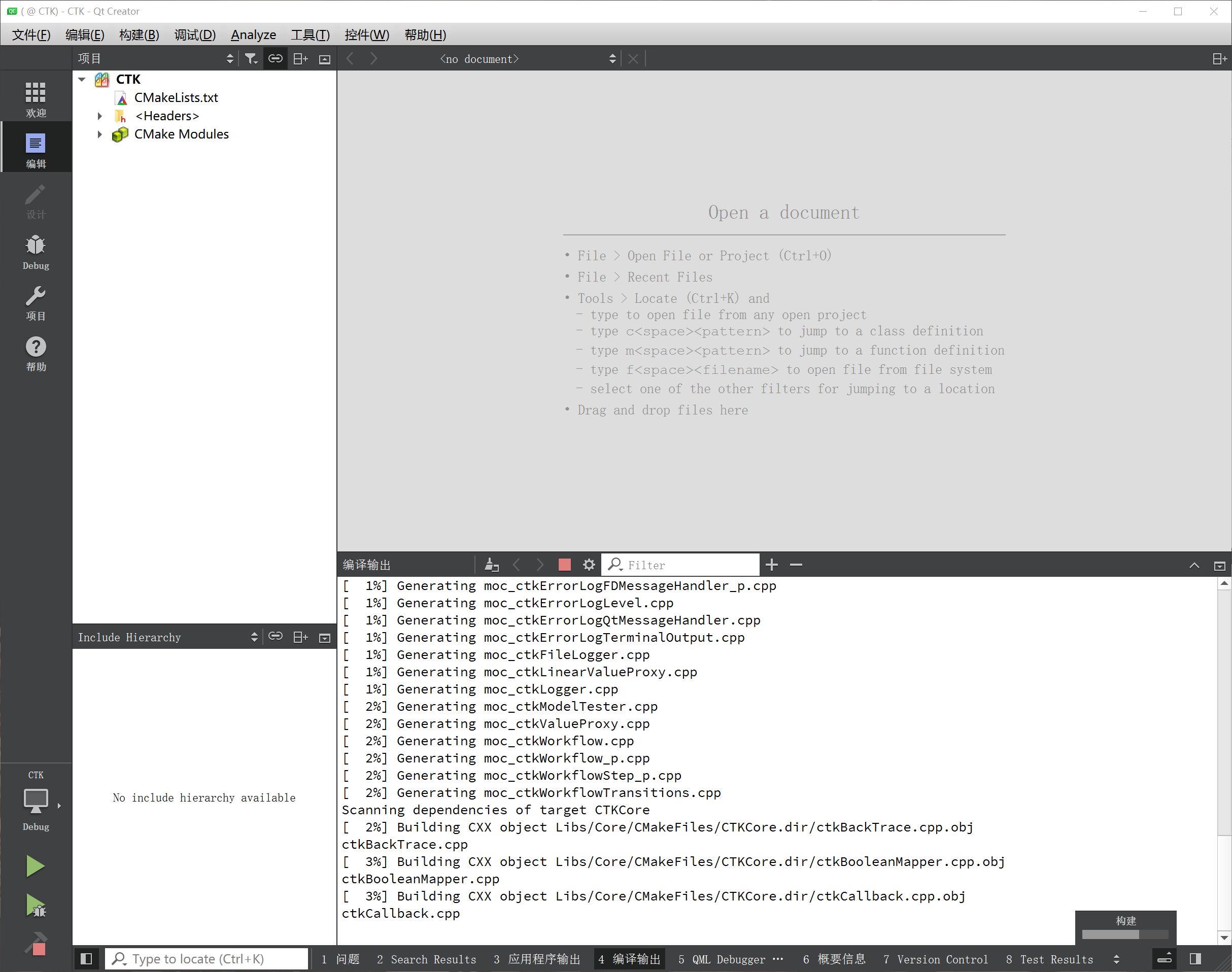

菜单栏【构建】–>【执行CMake】–>【构建项目“CTK”】

在这里插入图片描述

然后就是漫长的等待…

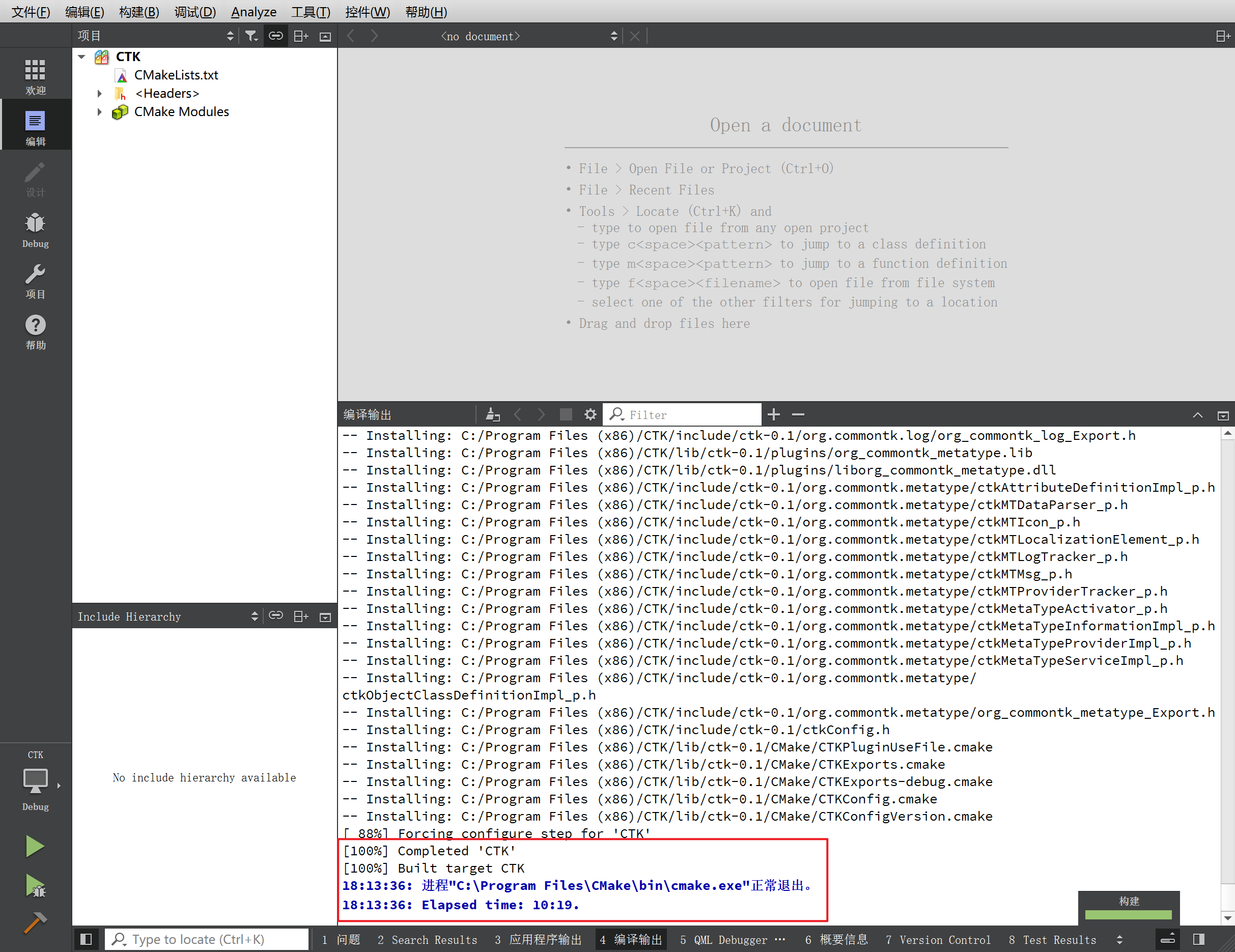

编译结束

在这里插入图片描述

编译生成的库（导入Qt工程中使用）

在这里插入图片描述

3.6、测试

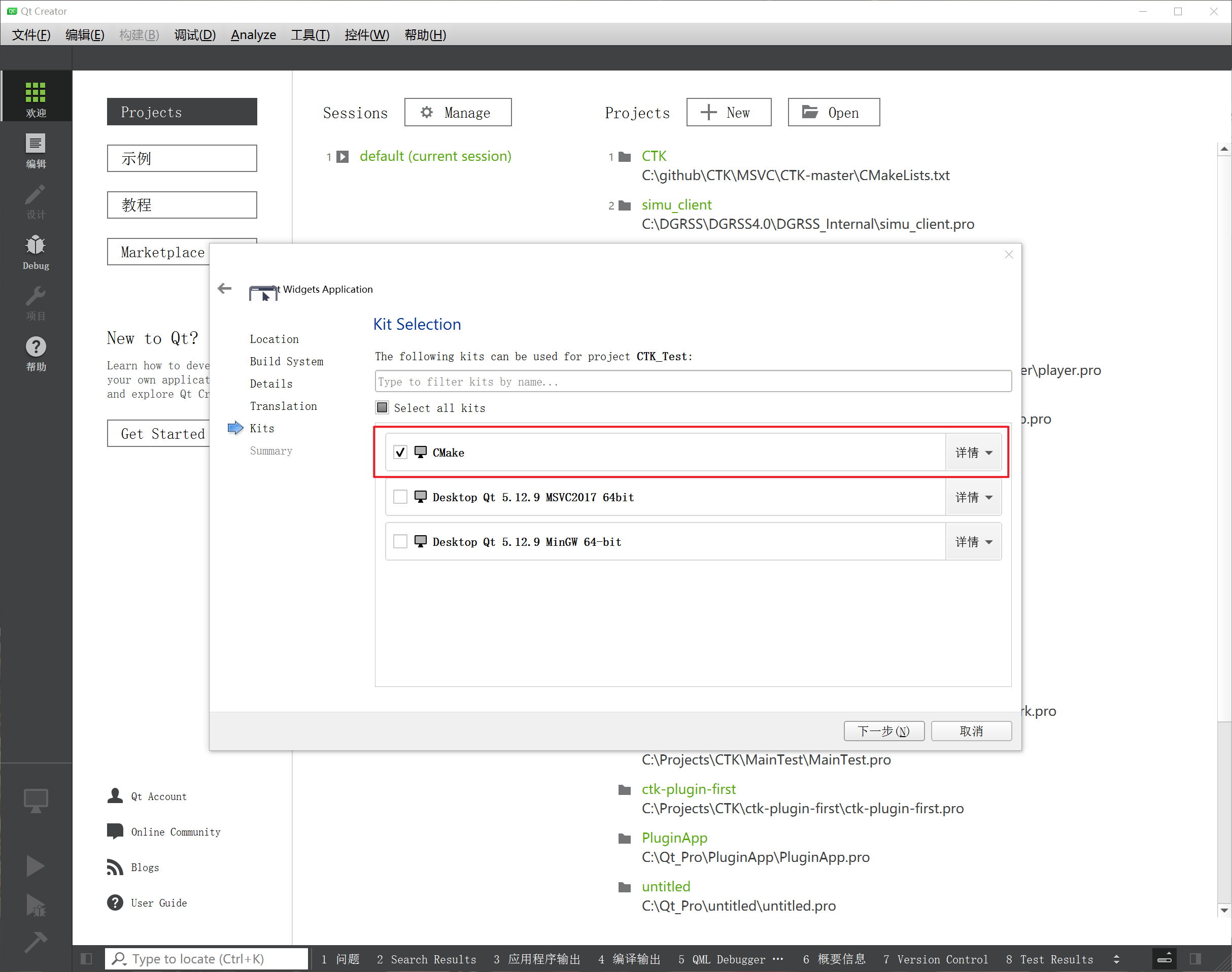

随便新建一个Qt UI工程，注意：选择Kit的时候要选择我们add的CMake

在这里插入图片描述

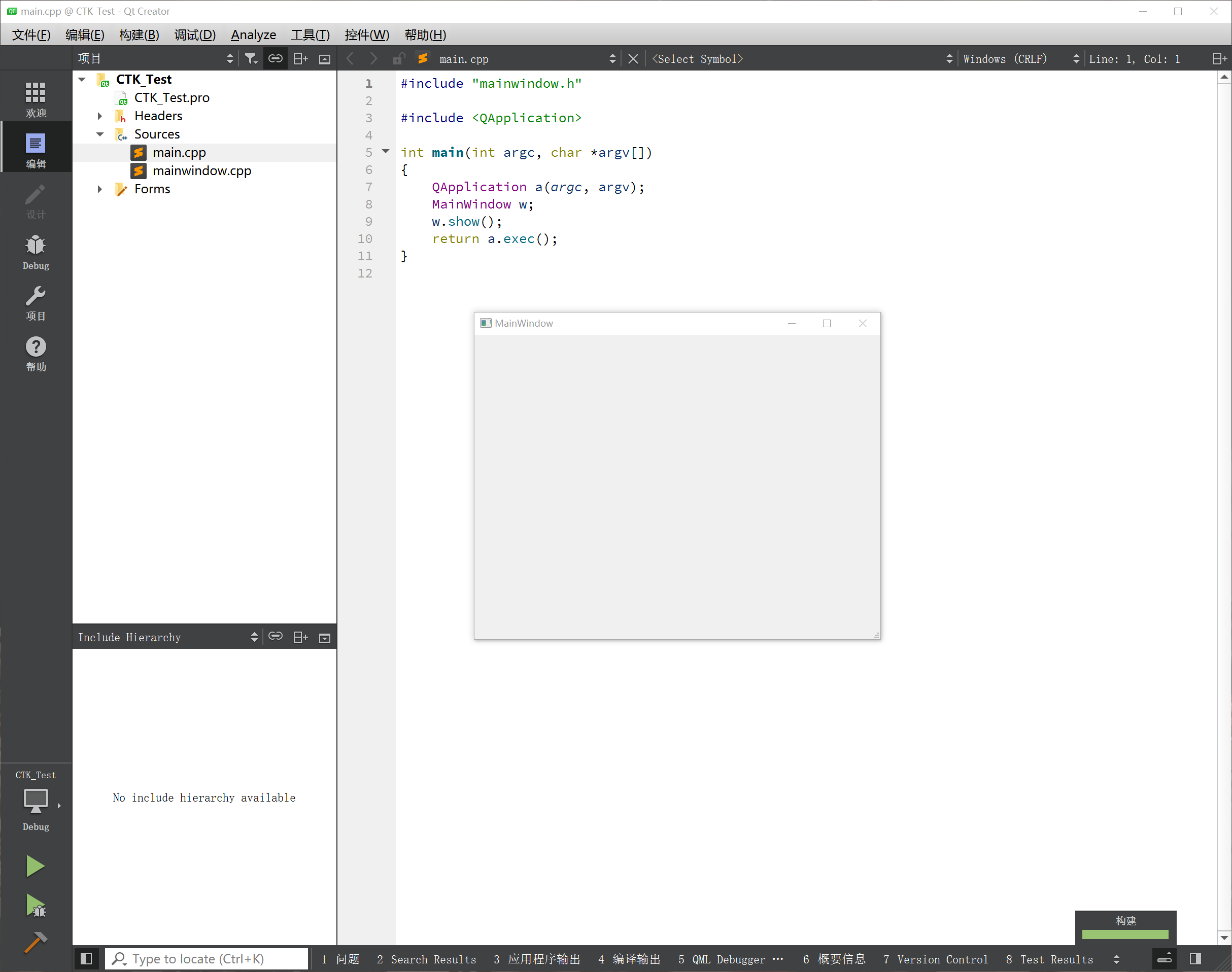

可以正常运行

在这里插入图片描述

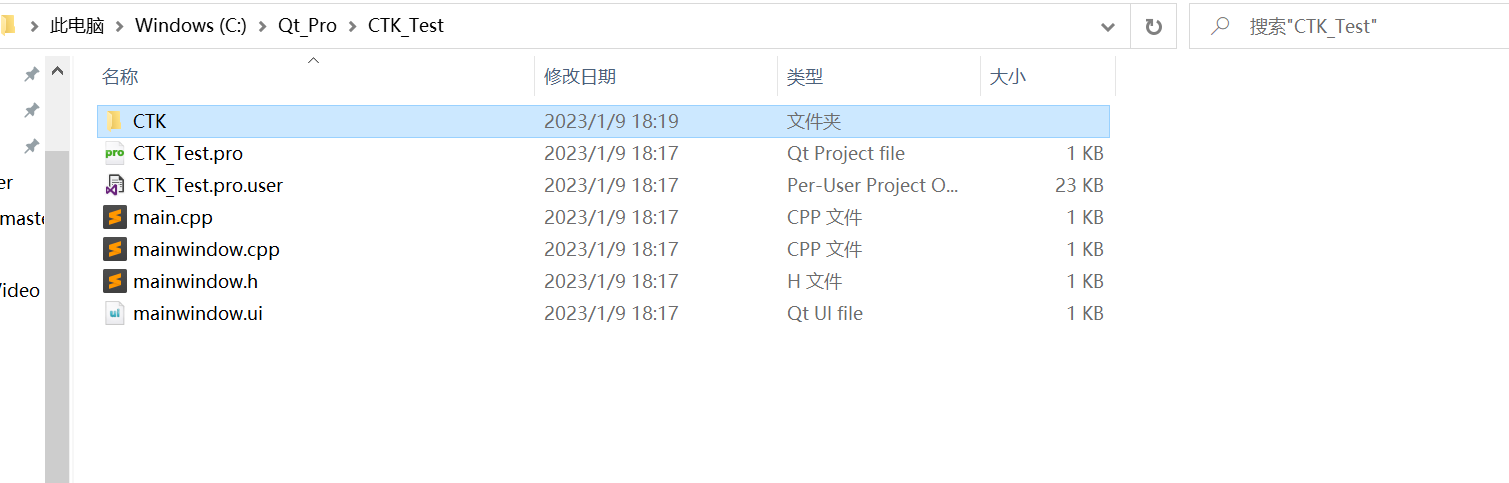

将编译生成的CTK文件夹复制到新建的工程文件夹下

在这里插入图片描述

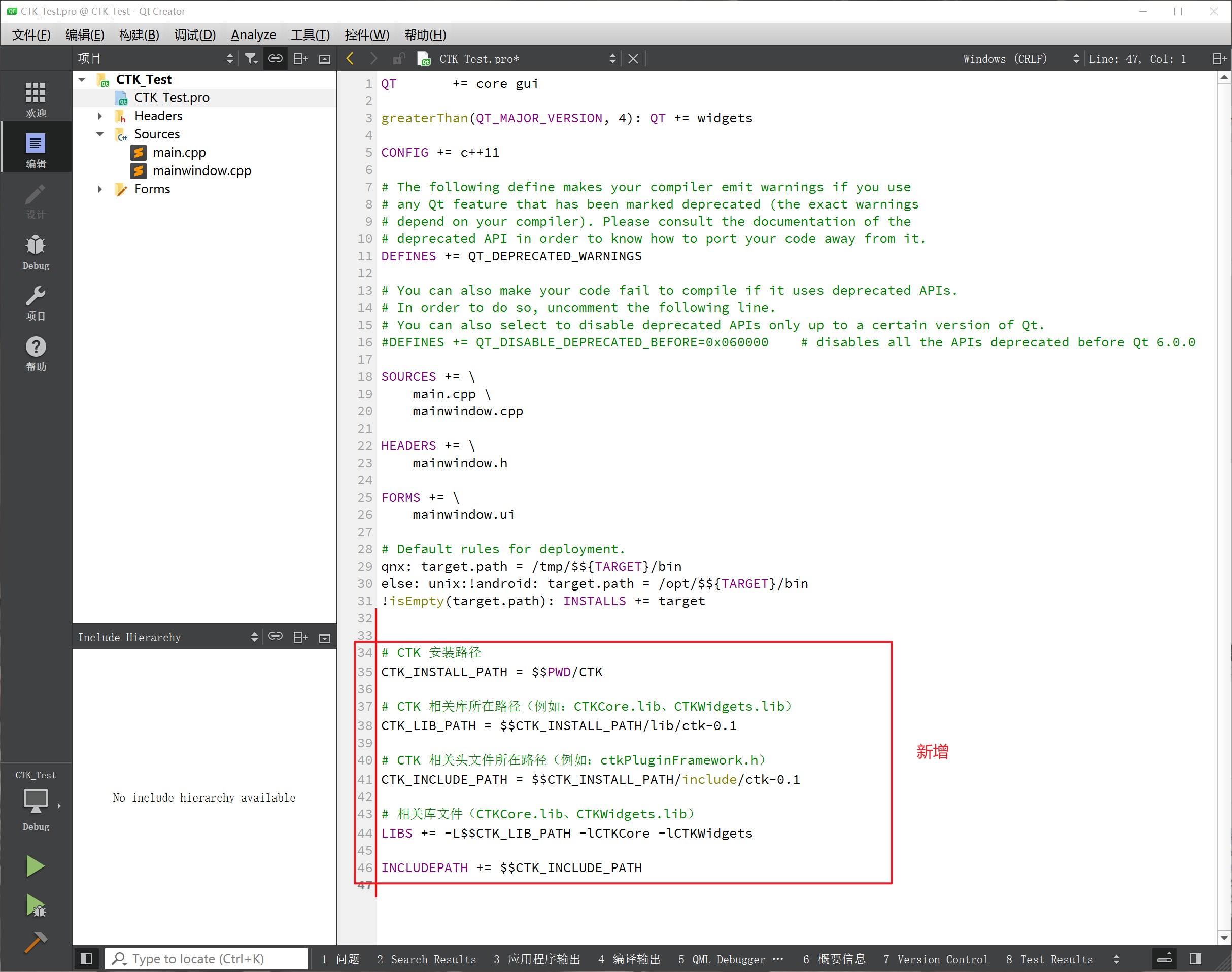

在工程文件（*.pro）中导入CTK库

# CTK 安装路径
CTK_INSTALL_PATH = $$PWD/CTK

# CTK 相关库所在路径（例如：CTKCore.lib、CTKWidgets.lib）
CTK_LIB_PATH = $$CTK_INSTALL_PATH/lib/ctk-0.1

# CTK 相关头文件所在路径（例如：ctkPluginFramework.h）
CTK_INCLUDE_PATH = $$CTK_INSTALL_PATH/include/ctk-0.1

# 相关库文件（CTKCore.lib、CTKWidgets.lib）
LIBS += -L$$CTK_LIB_PATH -lCTKCore -lCTKWidgets

INCLUDEPATH += $$CTK_INCLUDE_PATH

在这里插入图片描述

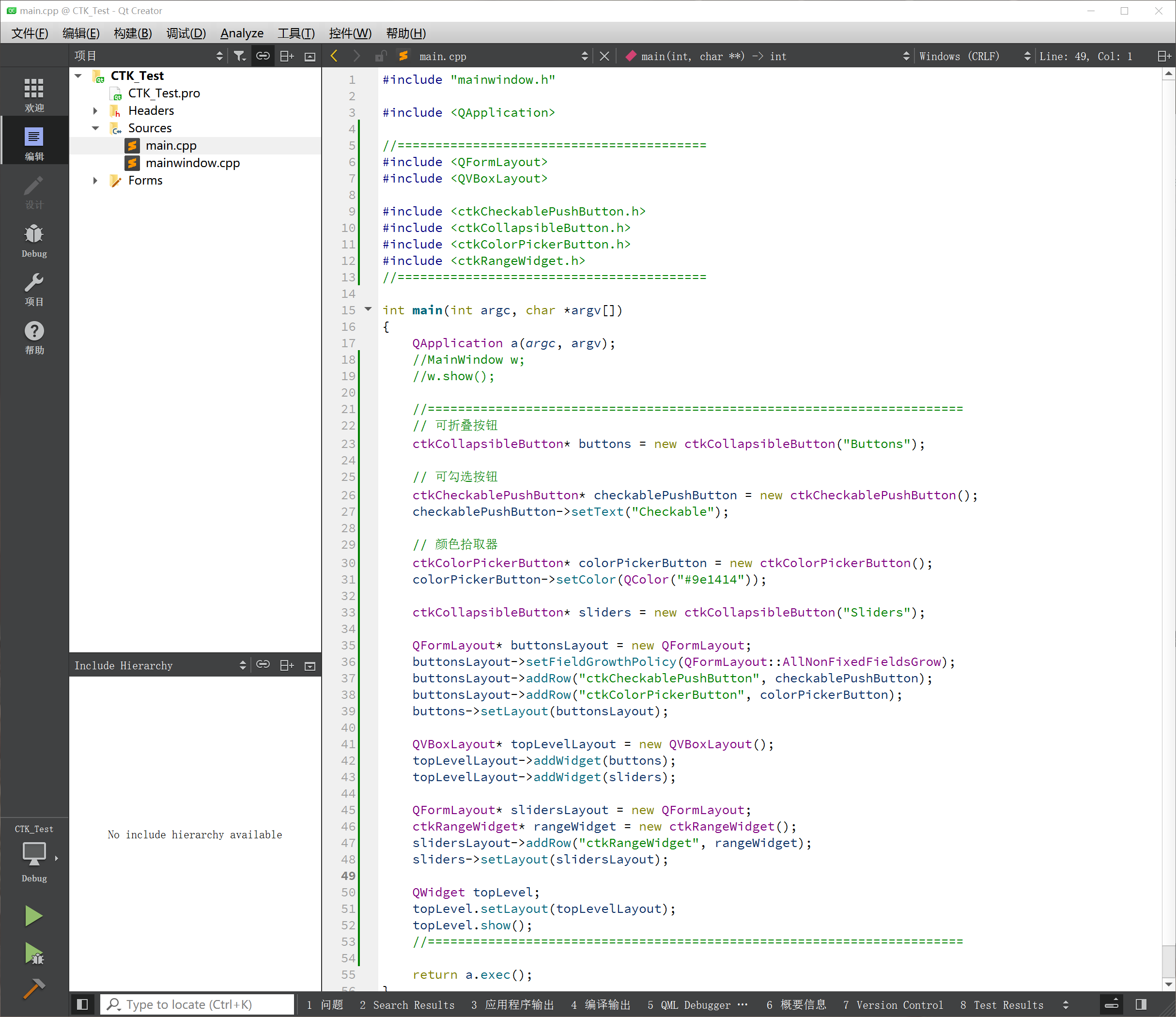

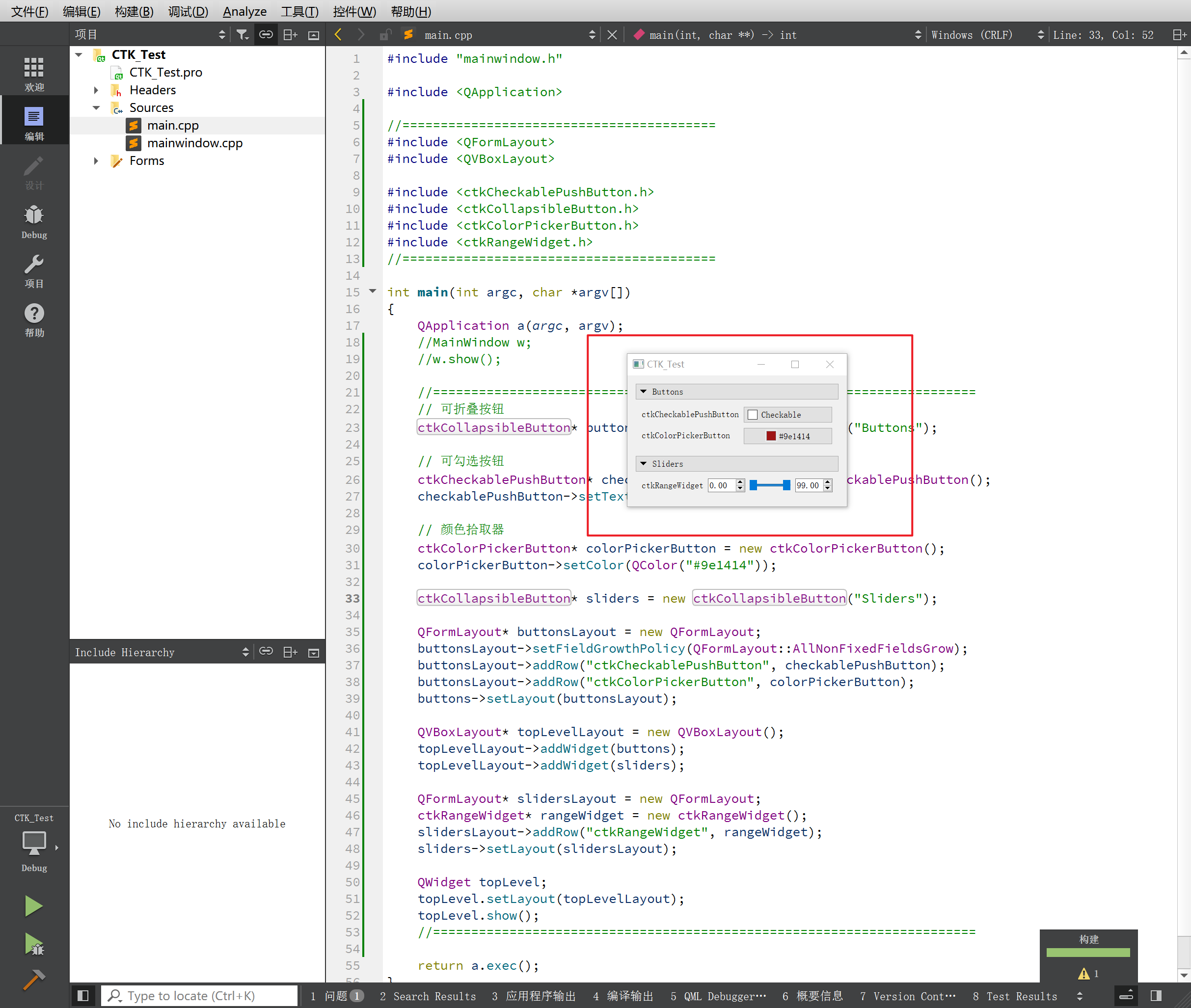

更改main.cpp中的代码

#include "mainwindow.h"

#include <QApplication>

//=========================================
#include <QFormLayout>
#include <QVBoxLayout>

#include <ctkCheckablePushButton.h>
#include <ctkCollapsibleButton.h>
#include <ctkColorPickerButton.h>
#include <ctkRangeWidget.h>
//=========================================

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    //MainWindow w;
    //w.show();

    //=======================================================================
    // 可折叠按钮
    ctkCollapsibleButton* buttons = new ctkCollapsibleButton("Buttons");

    // 可勾选按钮
    ctkCheckablePushButton* checkablePushButton = new ctkCheckablePushButton();
    checkablePushButton->setText("Checkable");

    // 颜色拾取器
    ctkColorPickerButton* colorPickerButton = new ctkColorPickerButton();
    colorPickerButton->setColor(QColor("#9e1414"));

    ctkCollapsibleButton* sliders = new ctkCollapsibleButton("Sliders");

    QFormLayout* buttonsLayout = new QFormLayout;
    buttonsLayout->setFieldGrowthPolicy(QFormLayout::AllNonFixedFieldsGrow);
    buttonsLayout->addRow("ctkCheckablePushButton", checkablePushButton);
    buttonsLayout->addRow("ctkColorPickerButton", colorPickerButton);
    buttons->setLayout(buttonsLayout);

    QVBoxLayout* topLevelLayout = new QVBoxLayout();
    topLevelLayout->addWidget(buttons);
    topLevelLayout->addWidget(sliders);

    QFormLayout* slidersLayout = new QFormLayout;
    ctkRangeWidget* rangeWidget = new ctkRangeWidget();
    slidersLayout->addRow("ctkRangeWidget", rangeWidget);
    sliders->setLayout(slidersLayout);

    QWidget topLevel;
    topLevel.setLayout(topLevelLayout);
    topLevel.show();
    //=======================================================================

    return a.exec();
}
