支持PD+QC+FCP+AFC协议的锂电池快速充电方案

随着电子设备的种类不断增加，对充电的效率要求也在提高，特别是在智能家居和互联网邻域，设备需要频繁充电，高效充电解决方案的需求也在日益增长，下面我们来一起了解一款为锂电池快速充电方案。

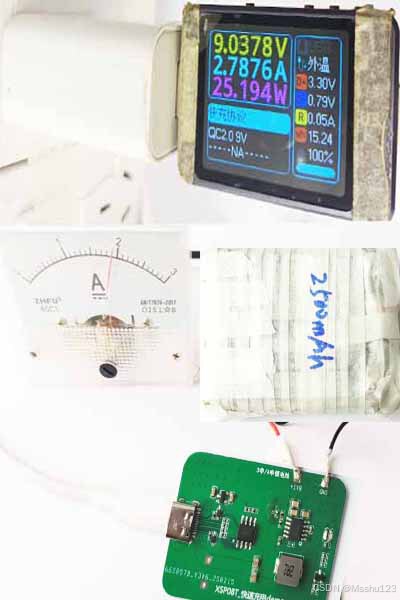

XSP08T取电协议芯片给3~4节锂电池快速充电参考设计外观



 模块解析

板子采用USB-C接口输入，左侧是XSP08T取电协议模块，设置默认电压为9V，

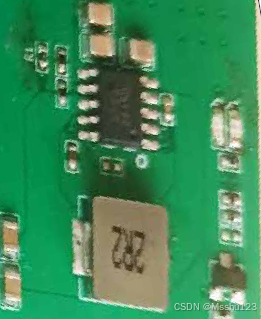

右侧是升压充电管理模块，芯片支持输入电压3~9.3V，最大电流为2A, 最终电池电压为12.6V

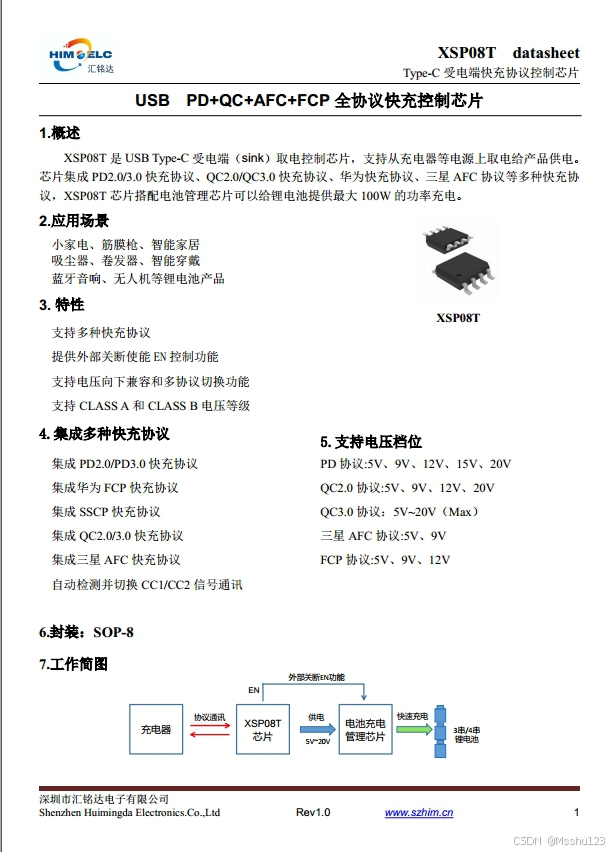

这款参考计的核心芯片是XSP08T取电协议芯片，芯片集成PD2.0/3.0协议、QC2.0/3.0协议、三星AFC协议、华为FCP协议，支持从电源适配器的C口和A口取电，XSP08T 芯片搭配电池管理芯片可以给锂电池提供最大100W 的功率充电。





 3串锂电池快速充电案例

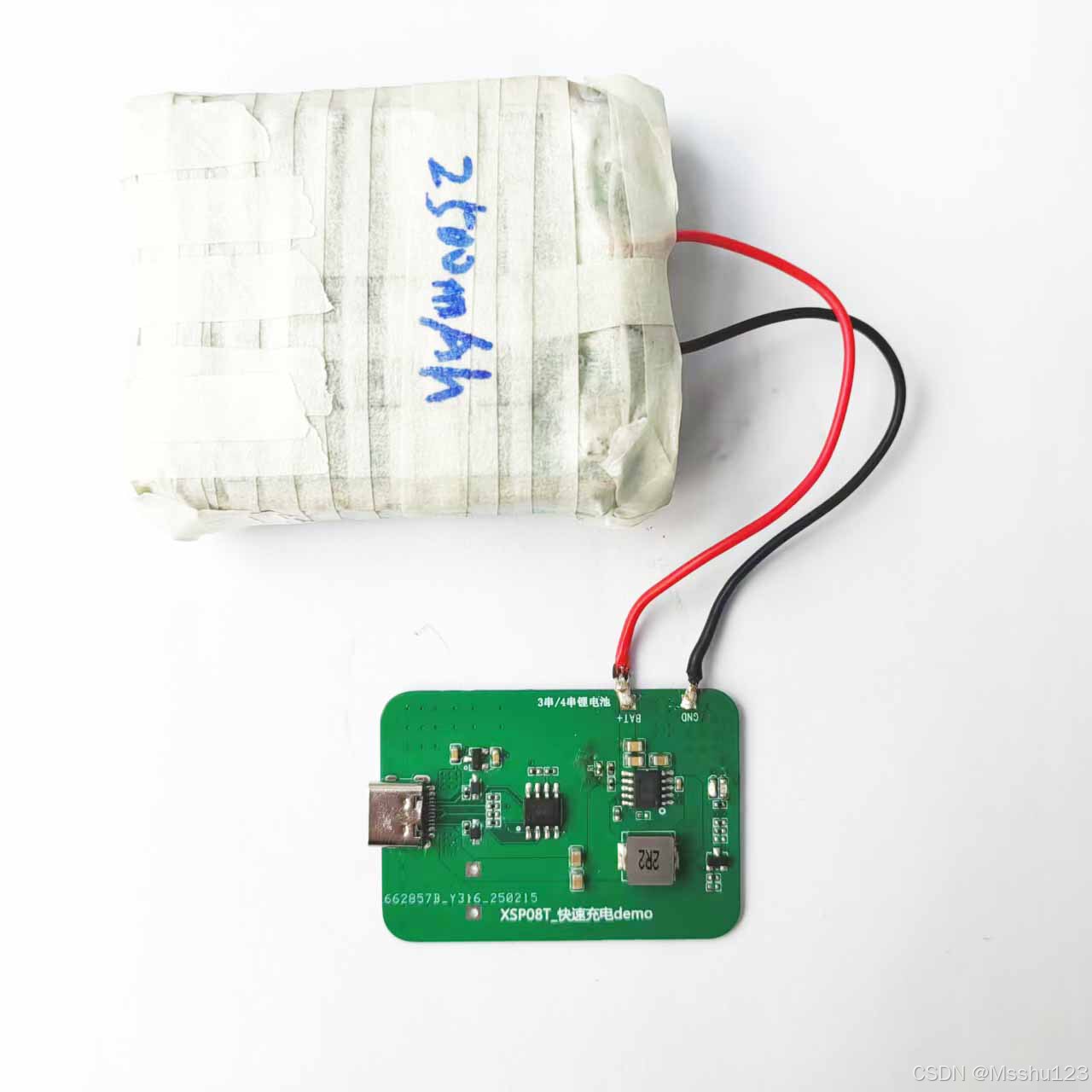

为3节串联12.6V 电池容量为2500mAh充电



连接电源使配器，XSP08T从电源适配器获取9V/3A电压给充电管理芯片供电，输入最大功率 26W， 充进电池最大功率 24W，电池1小时充到80%电量，2小时16分钟充满100%电量。

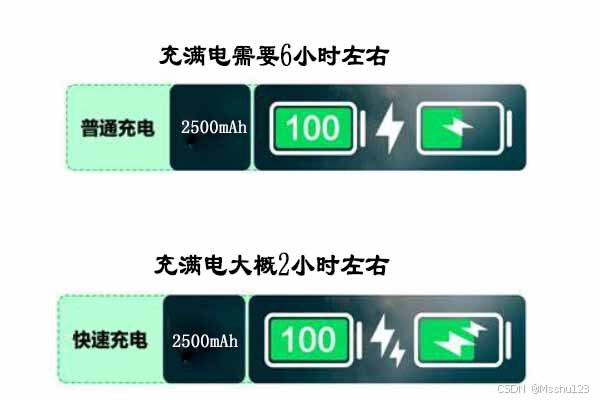

传统的慢充和快充充电效率对比

传统的5V/2A慢充，给2500mAh锂电池，3节串联12.6V充电，充满电需要6小时左右，使用XSP08T锂电池快速充电方案，充满电大概2小时左右，速度提高2-3倍，大大缩短充电时间。

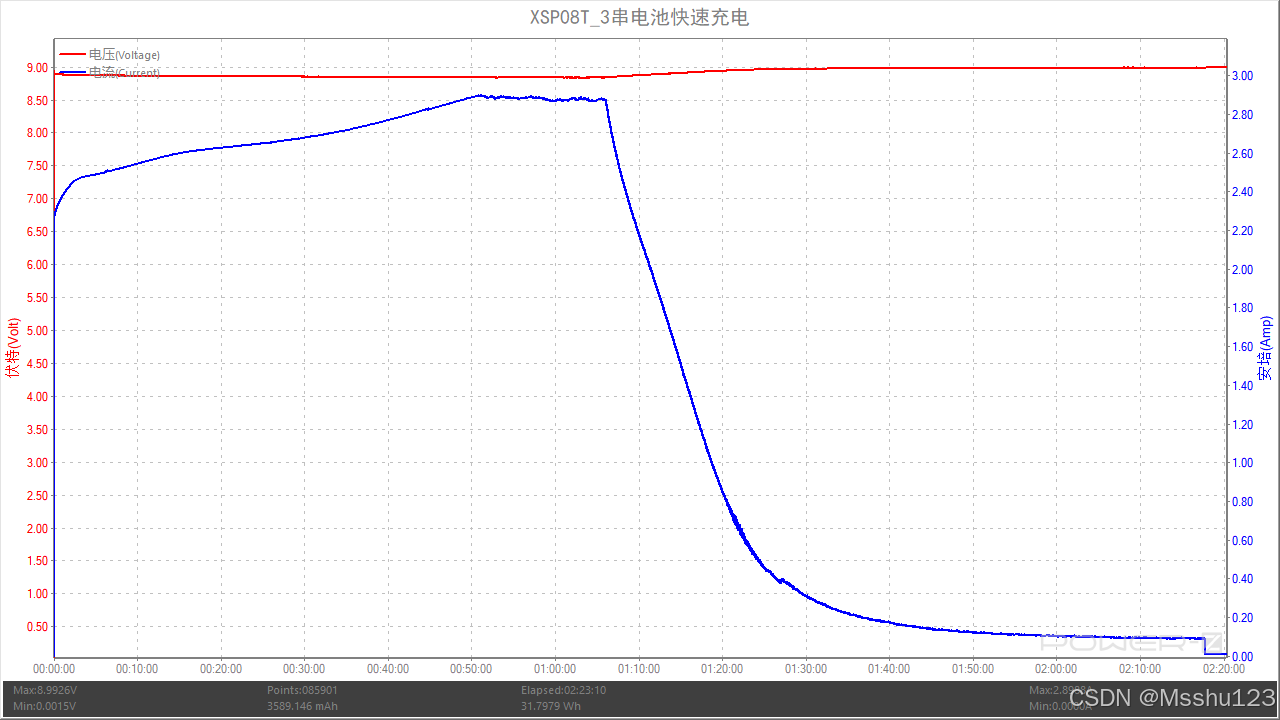

从充电曲线图可以看出当充电到一小时时充电电量为80%，充电进入恒压状态，电压不变电流直线下降，进入慢充模式，两小时左右充满电，不但达到了快速充电，也很好的保证了电池的时用寿命。



总结

XSP08T取电协议芯片和升压充电管理芯片组合实现了锂电池快速充电功能，比传统的慢充模式速度提高了2~3倍，这款方案不但实现了快速充电也很好的保护了电池的使用寿命，是一款非常不错的锂电池快充方案。
