XSP08T充电方案，比传统的5V2A充电效率提高了3倍

传统的5V/2A充电模式充满2500mAh锂电池3节串联12.6V需要6小时,在现今快充的衬托下显得它的充电速度非常慢，满足不了我们对充电速度的要求，针对这一需求我们需要研发出一款锂电池快速充电方案

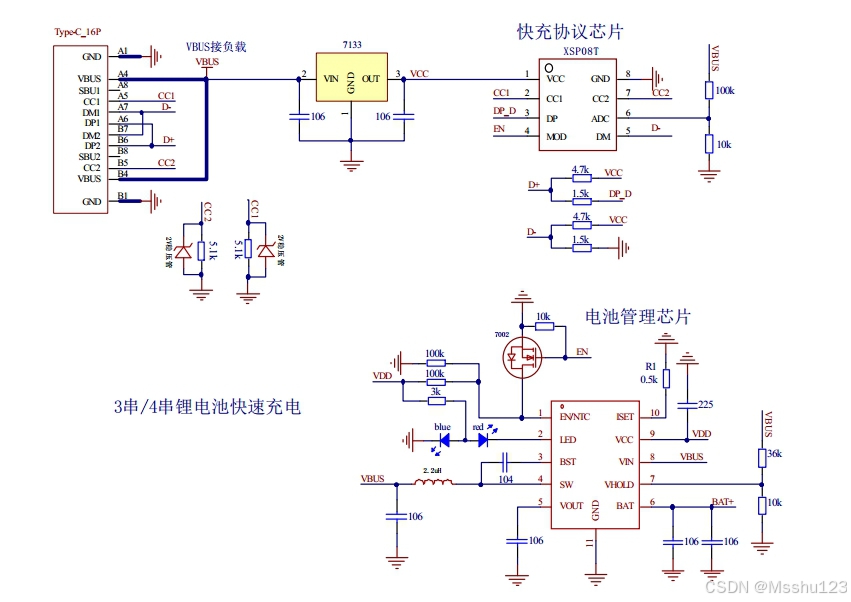

1、设计了一个原理图，采用XSP08T取电协议电路+升压充电管理电路

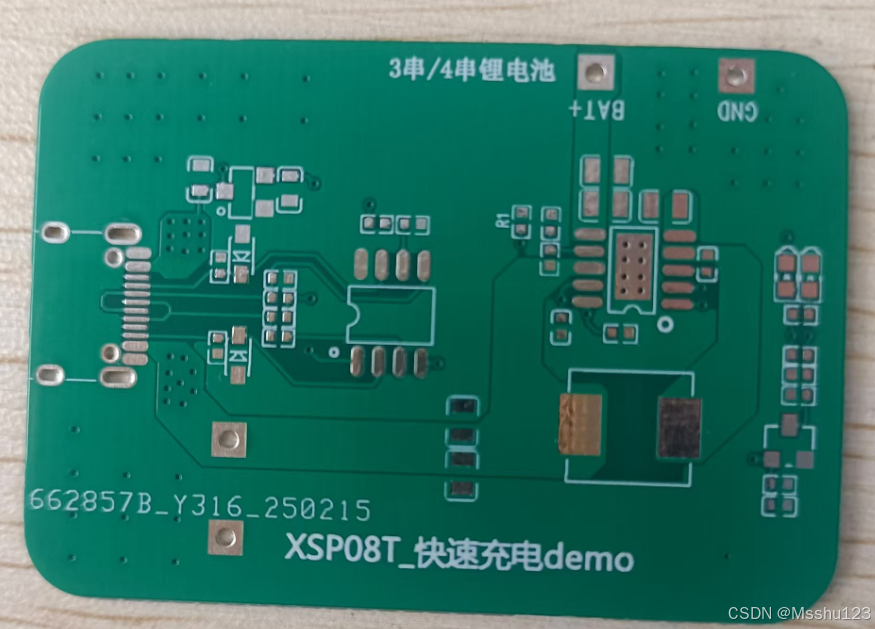

2、打了几个DEMO板

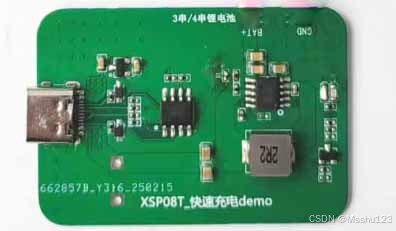

3、按照原理图把电子元器件全部焊接到DEMO板上

4、把锂电池的正极焊接到DEMO板的BAT+,  负极焊接到DEMO板的GND

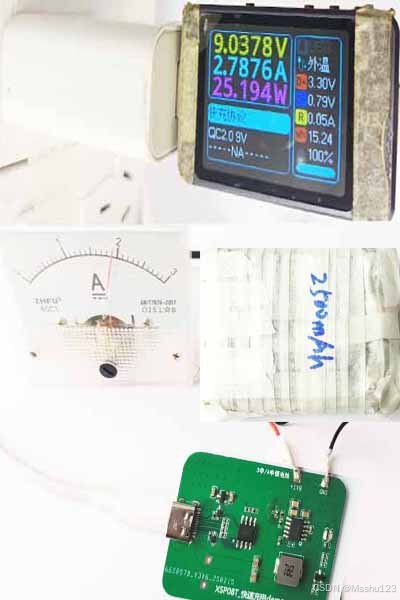

5、连接快充充电器，利用快充测试仪可以看出诱骗出电压9V3A给充电管理电路供电，充电管理芯片将9V电压升至12.6V/2A为锂电池快速充电。

6、经过测试得出这款充电方案给2500mAh锂电池3节串联12.6V充电只需要2小时左右，完全满足了我们对锂电池快速充电的需求。

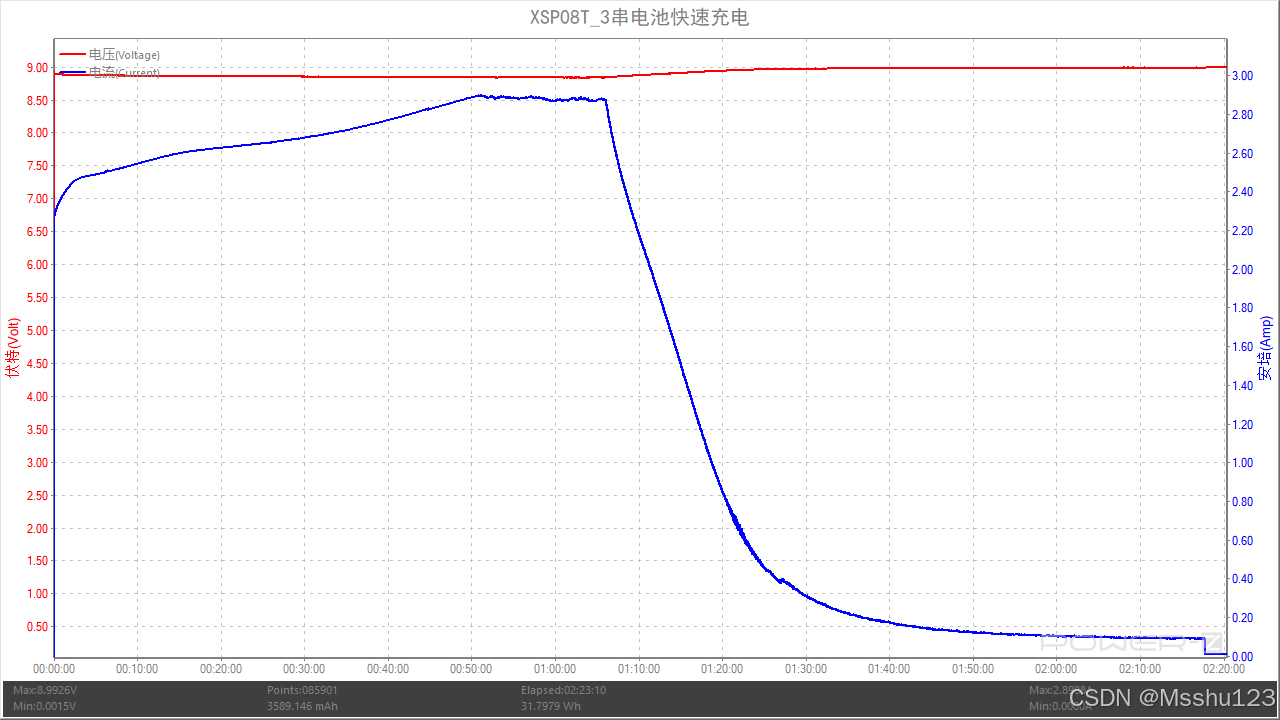

7、测试充电曲线

从曲线可以看出在充电过程中电压一直保持9V不变，电流在充电到1小时左右开始下降，2小时左右充满电。

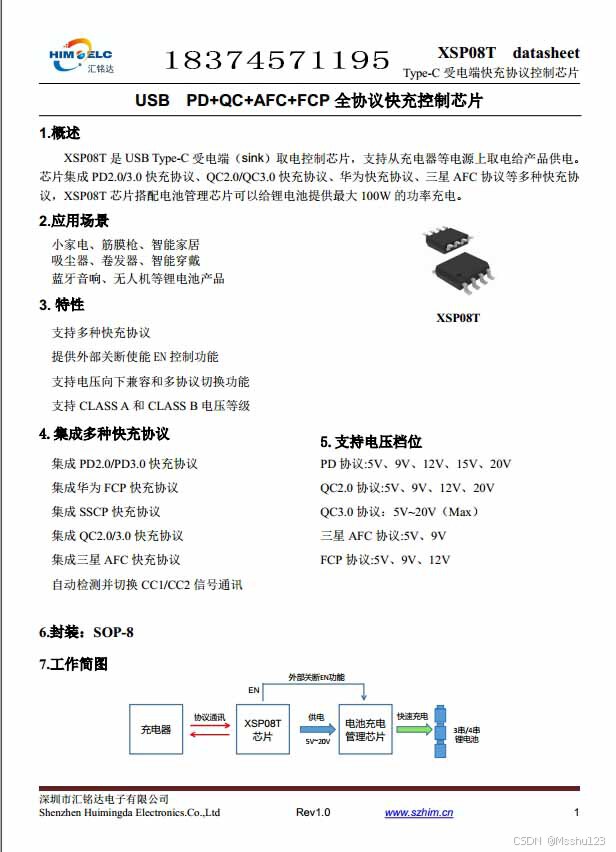

 XSP08T芯片概述

总结：

XSP08T是一款受电端电协议芯片，支持多种快充协议，它和升压充电管理芯片组合给3串12.6V锂电池充电只需要2小时左右就能充满电，充电速度是传统5V2A充电模式的3倍，大大的提高了充电效率，满足了客户对充电速度需求。
