PD诱骗芯片多协议取电Type-C充电器输出5V9V12V15V20V，应用案例说明

目前国内的充电器有多种快充协议，今天做一个测试工具，来测试一下充电器的各种快充电压。

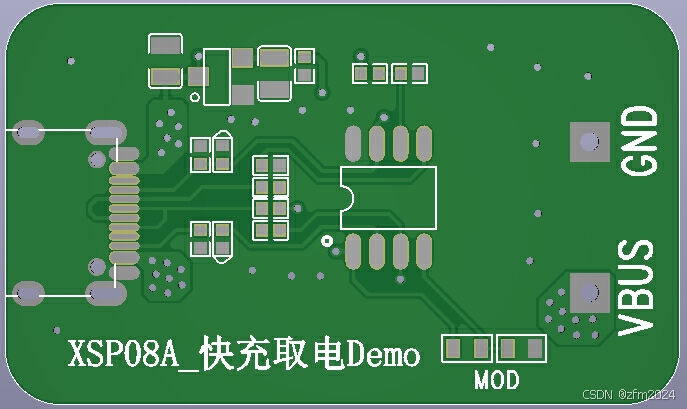

画了一个测试板，芯片是XSP08，其它就是一些电阻电容，电路比较简单。

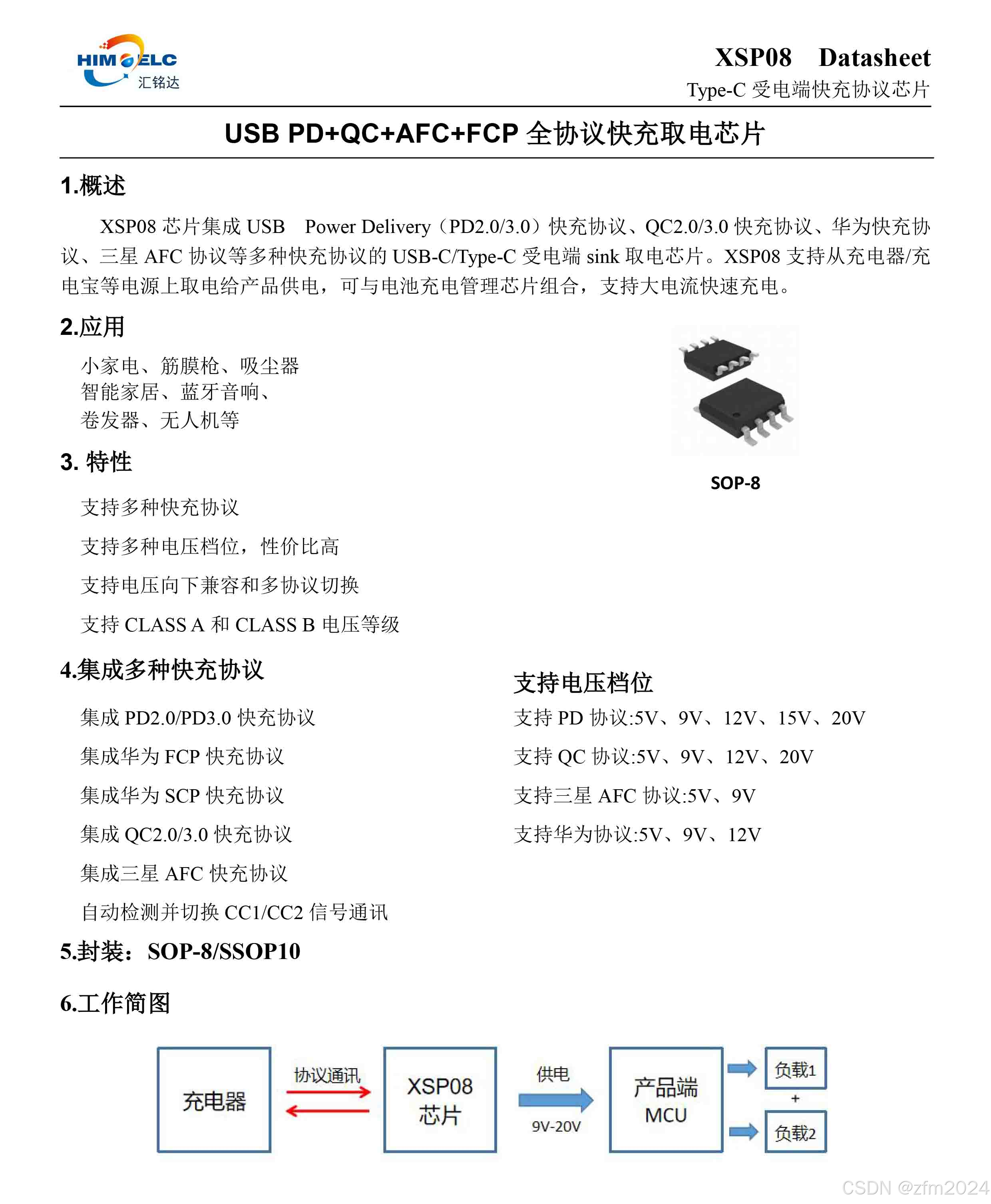

从datasheet中可以看到支持多种快充协议。今天先来测试一下快充。

焊好的成品板子，准备开始测试。

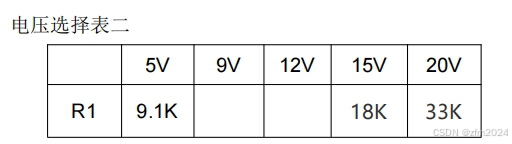

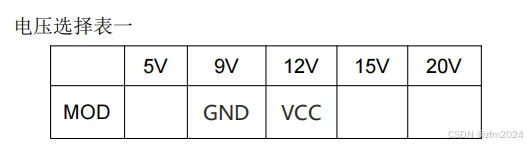

板子上面预留的MOD是可以选择电压档位的配置，参考datasheet。

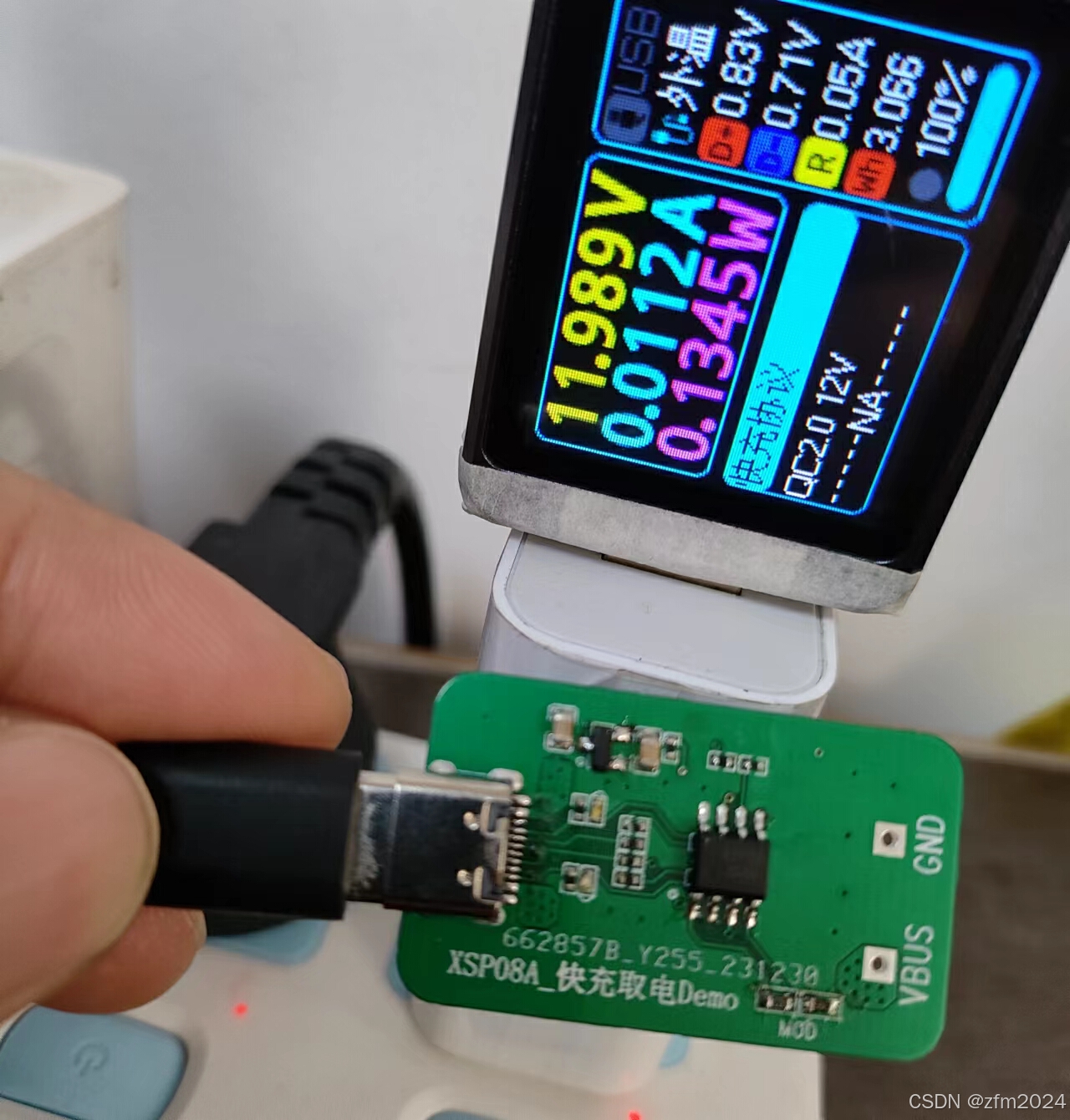

测试板设置为20V模式，连接充电器，获取到充电器的12V电压。

因为XSP08有电压档位向下兼容功能，和PD、QC、AFC、FCP多协议自动选择功能，第一次识别获取20V档位未成功，就会自动向下获取电压（20V->15V->12V->9V-5V ）。

若需要别的电压档位，可以更改MOD的电阻值即可，非常方便。

芯片内置有多种协议，无论外面连接的是Type-C充电器或是USB-A充电器，都可以获取他们的快充电压，使用起来简单省心。
