AUTOCAD——圆命令

创建圆。

执行方式

命令行:CIRCLE

菜单栏:绘图→圆

工具栏:圆命令图标

AUTOCAD——圆命令

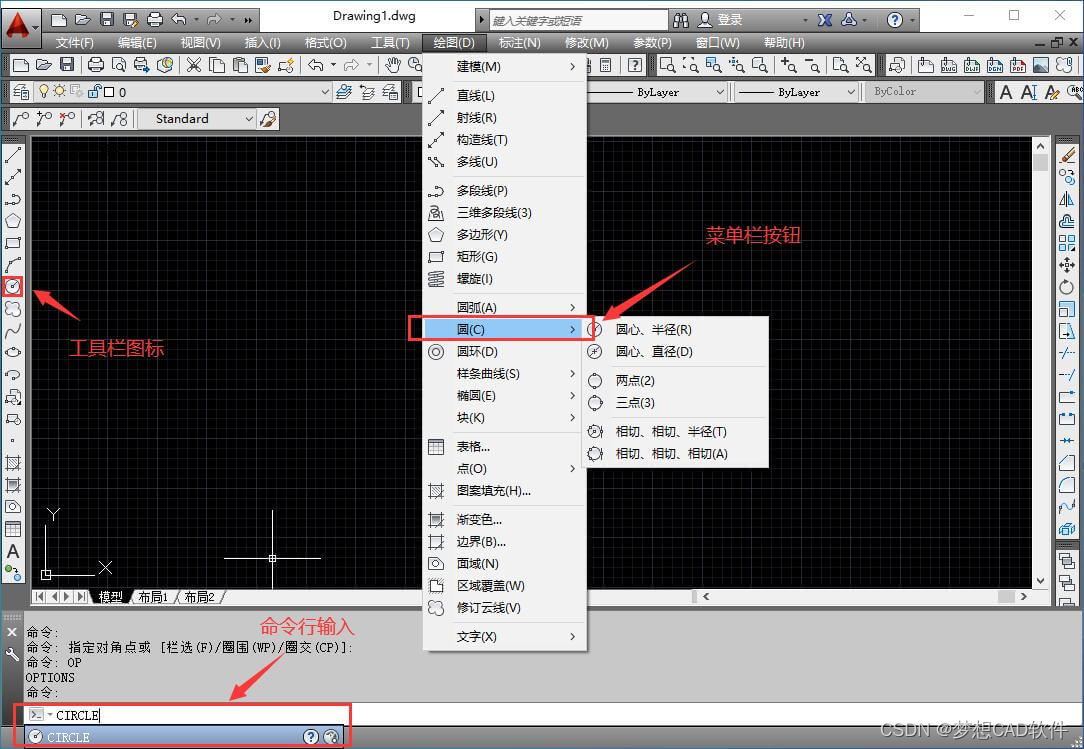

“圆命令操作命令位置”界面

AUTOCAD——圆命令

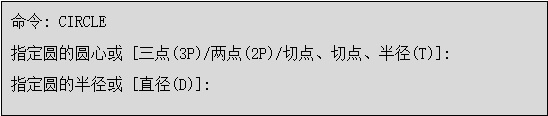

执行以上命令后,命令行会显示以下信息:

AUTOCAD——圆命令

选项说明

(1)三点:通过指定圆周上3点绘制圆。

(2)两点:通过指定直径的两端点绘制圆。

(3)切点、切点、半径:通过先指定两个相切对象,再给出半径的方法绘制圆。

(4)指定圆的半径:直接输入半径值或在绘图区单击指定半径长度。

(5)指定圆的直径:直接输入直径值或在绘图区单击指定直径长度。

绘制圆3种效果如图:

三点:

AUTOCAD——圆命令

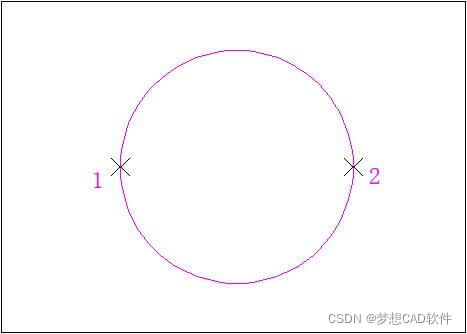

两点 :

AUTOCAD——圆命令

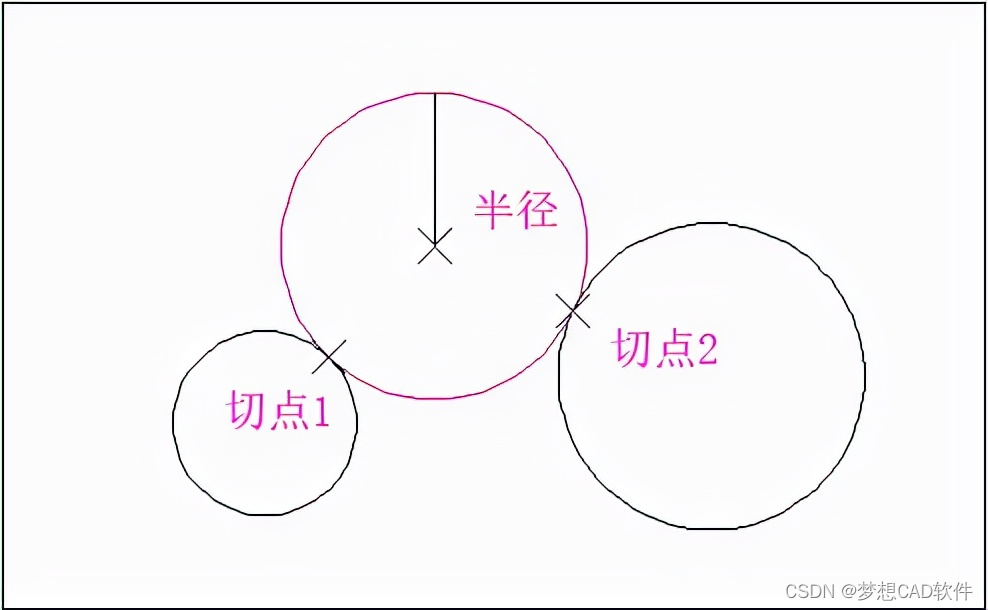

切点切点半径:

AUTOCAD——圆命令
